如何简化数据中心网络升级？

　　随着数据中心业务流量持续增长，服务器接入、交换机互联和机架内部通信对网络带宽提出了更高要求。50G连接能够满足部分现有业务需求，但在高密度计算、分布式存储和人工智能工作负载逐步增加的情况下，100G连接正成为数据中心网络扩容的重要选择。

　　网络升级并不意味着所有设备都需要同步更换。对于仍在使用50G接口、同时计划逐步引入100G交换设备的环境，如何协调端口速率、布线架构、设备兼容性和升级成本，是网络规划中需要重点考虑的问题。

　　100GSFP-DDDAC（直连铜缆）为短距离高速互联提供了一种可选方案。该方案采用紧凑型SFP-DD接口，并通过每个方向两条50Gb/sPAM4电气通道实现100Gb/s级别的连接能力。在支持相应端口模式和分支配置的设备上，还可以结合分支线缆连接多个较低速率的终端，为网络迁移提供一定的灵活性。

　　不过，100G连接能力并不意味着线缆能够直接兼容所有50G设备。实际部署效果取决于交换机端口设计、主机接口、线缆类型、固件支持及分支配置。理解这些技术边界，有助于制定更合理的网络升级方案。

　　100GSFP-DDDAC的技术架构与工作原理

　　1.SFP-DD接口：兼顾带宽与端口密度

　　SFP-DD是一种双通道小型可插拔接口形态，主要面向高速网络连接。与传统SFP接口相比，SFP-DD通过增加电气通道数量，在保持相对紧凑的外形尺寸的同时，支持更高的数据传输速率。

　　对于数据中心而言，接口形态不仅影响单个端口的性能，还会影响交换机前面板布局、设备散热设计、线缆管理和机架空间利用率。

　　在高密度交换机中，前面板空间通常需要同时容纳大量高速端口、状态指示灯及其他接口。采用紧凑型连接方案，有助于在有限空间内安排更多网络连接，或者为设备布局、散热和维护预留空间。

　　但端口密度并非由接口尺寸单独决定。设备结构、端口间距、散热要求以及交换芯片能力，同样会影响最终的端口配置。因此，评估SFP-DD方案时，需要结合具体交换机的硬件设计，而不能仅依据接口外形判断网络容量。

　　2.PAM4调制：提高单通道传输效率

　　100GSFP-DDDAC的关键技术之一是PAM4调制。

　　传统NRZ信号采用两个电平表示二进制信息，每个符号携带1比特数据。PAM4则使用四个不同的信号电平，每个符号可以表示2比特信息。在符号速率相同的理想条件下，PAM4能够承载约两倍于NRZ的原始比特率。

　　在100GSFP-DDDAC的典型架构中，两条电气通道各自承担约50Gb/s的单向数据传输，合计形成100Gb/s的单向链路容量。双向通信分别通过发送和接收通道实现，因此不能将两个方向的速率简单相加后作为单向带宽。

　　需要注意，PAM4提高了单位符号承载的信息量，但也增加了接收端对信号质量的要求。由于相邻电平之间的幅度间隔更小，信号更容易受到噪声、串扰、插入损耗和反射等因素影响。

　　因此，PAM4链路需要合理的信号完整性设计，并结合发射端预加重、接收端均衡及平台支持的其他信号处理机制，确保数据能够被可靠识别。对于无源DAC而言，线缆本身不会主动恢复或放大信号，其可用距离受到线缆损耗、连接器性能和主机电气接口能力等因素限制。

　　3.DAC直连铜缆的适用范围

　　DAC通过铜缆直接连接两端设备，通常不需要在链路中额外配置独立的光电转换模块。与由光模块和光纤组成的连接方式相比，DAC在适合的短距离应用中具有结构简单、部署方便和整体连接成本较低等特点。

　　其典型应用包括：

　　-服务器网卡与机架顶部交换机之间的连接。

　　-相邻交换机之间的短距离互联。

　　-同一机架内的服务器与存储设备连接。

　　-机架内部或相邻机架之间的短距离高速链路。

　　DAC并非所有数据中心连接场景的通用选择。随着距离增加，铜缆的信号损耗、线缆重量和布线空间占用可能成为限制因素。在跨机房、长距离机架互联或需要更灵活布线路径的场景中，光纤连接通常更具优势。

　　此外，DAC的功耗和成本表现与具体实现有关。无源DAC通常不需要主动信号调理，因此自身功耗较低；有源DAC则可能包含电子信号处理电路，不能直接套用无源线缆的功耗特征。

　　从50G到100G：网络升级的重点不只是带宽

　　1.按照业务需求分阶段扩容

　　从50G向100G升级，首先需要明确瓶颈究竟位于服务器接入、交换机上行链路，还是交换网络内部。

　　如果服务器接入链路仍能满足业务需求，而交换机之间的汇聚链路已经接近容量上限，那么优先升级上行连接，通常比全面替换服务器网卡更具针对性。

　　相反，如果瓶颈来自单台服务器的网络接口，那么仅将交换机端口升级到100G，并不能自动提高服务器端的实际吞吐能力。端到端性能仍受网卡速率、交换机转发能力、协议开销及业务负载影响。

　　因此，合理的升级顺序应当从链路容量分析开始，而不是从更换线缆开始。通过监测端口利用率、峰值流量、拥塞情况和东西向流量变化，可以识别真正需要升级的链路。

　　2.兼容平台上的100G与50G连接

　　100GSFP-DDDAC可以用于支持相应接口和速率模式的设备之间建立100G连接。但需要明确，100G端口、50G端口与DAC线缆之间的关系，并不是简单的插拔兼容关系。

　　设备端口必须支持相应的电气接口、编码方式和链路速率。即使接口形态能够安装线缆，也不代表设备一定能够建立链路。

　　例如，网络中的某些端口可以配置为100G运行模式，而另一些端口可能支持50G模式。此时，是否能够使用同一类线缆连接，需要根据两端设备的具体规格判断。

　　对于采用SFP-DD接口的设备，还应核实其是否支持目标线缆、对应的链路速率及相关管理功能。对于涉及不同接口形态的连接，还需要确认分支线缆两端的接口类型与设备端口相匹配。

　　换言之，线缆提供的是物理连接能力，端口配置和设备协议共同决定最终能够建立的链路。

　　3.通过分支DAC连接多个50G终端

　　在支持分支功能的交换机平台上，分支DAC可以将一个具备相应通道配置的高速端口连接到多个较低速率的终端。

　　例如，SFP-DD转2×SFP56分支DAC可以用于将兼容的100GSFP-DD端口连接至两个50GSFP56端口。该方案能够将一个高速端口拆分为两条独立的下行连接，适合部分服务器接入、机架顶部交换机和下游设备互联场景。

　　该拓扑仅适用于支持相应分支模式的设备及线缆。两个50G端口并不意味着每个终端都能独占原100G端口的全部容量。

　　分支部署的主要价值在于提高端口资源的使用灵活性。当下游设备仍以50G为主，而交换机已经具备100G接口时，网络团队可以根据实际需求配置分支连接，避免因端口速率不匹配而提前更换所有终端设备。

　　不过，分支功能需要交换机硬件、软件配置和线缆结构共同支持。部分平台可能要求特定的端口分组方式，或者仅允许特定端口执行分支操作。因此，不能将所有100GSFP-DD端口都视为天然支持双50G分支。

　　100GSFP-DDDAC与100GQSFP28DAC的区别

　　100GSFP-DDDAC与100GQSFP28DAC均可用于短距离100G连接，但两者在接口形态、通道组织方式和部署生态方面存在差异。

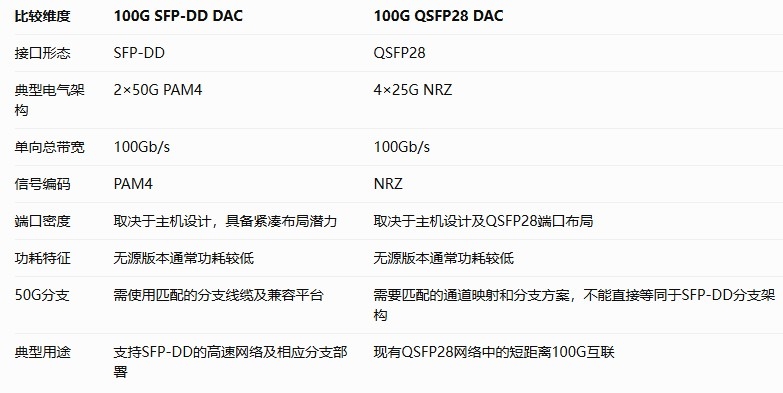

　　需要注意，表中的电气架构是典型实现，并非所有产品的统一参数。实际通道速率、编码方式和兼容性应以设备及线缆规格为准。

　　1.电气架构差异

　　QSFP28100GDAC通常采用四条25Gb/sNRZ电气通道，每条通道承载约25Gb/s的原始数据速率，四条通道合计实现100Gb/s的单向连接。

　　SFP-DD100GDAC则通常采用两条50Gb/sPAM4电气通道。PAM4提高了单通道的信息承载能力，使其能够在较少通道数量下实现相应的总带宽。

　　两种方案均可用于100G连接，但其电气接口、信号要求和主机兼容性并不相同。选型时应首先确认交换机或网卡支持的接口类型及链路模式，而不能只比较标称带宽。

　　2.端口密度与设备布局

　　SFP-DD的紧凑型接口有助于部分交换机提高前面板空间利用率，但最终能够配置多少端口，仍取决于交换机的硬件布局、散热设计和电气设计。

　　QSFP28则拥有较成熟的设备和线缆应用基础，适用于已经采用该接口的网络环境。在现有设备能够稳定满足业务需求时，仅为了追求更紧凑的接口形态而更换整套网络设备，未必能够带来相应的投资回报。

　　因此，两种接口的选择应结合网络生命周期、设备采购计划和后续扩展需求，而不是单纯比较外形尺寸。

　　3.功耗与成本评估

　　无源DAC不需要在连接链路中主动放大或重新生成信号，因此通常具有较低的线缆自身功耗。相比之下，采用主动信号处理的线缆会引入额外的功耗和散热需求。

　　在比较SFP-DD与QSFP28DAC时，应区分无源和有源产品，并查看具体规格书中的功耗、最大支持距离、线缆线径及工作环境要求。没有统一测试条件的功耗数值，不宜直接作为两类方案的绝对比较依据。

　　从总体成本看，线缆采购价格只是其中一项。交换机、网卡、端口许可、布线维护以及未来扩容所需的投入，同样会影响整个连接方案的经济性。

　　部署100GSFP-DDDAC前需要评估的五个关键因素

　　1.核实端口和设备兼容性

　　首先确认交换机、网卡及其他主机设备是否支持SFP-DD接口，以及目标端口能否以100G速率运行。

　　如果计划采用50G分支连接，还应确认设备是否支持对应的分支模式、端口拆分规则和接口映射。接口外形相同并不能保证电气兼容，也不能保证不同厂商设备之间能够正常建立链路。

　　2.确定实际连接距离

　　DAC更适合短距离连接，尤其是同一机架内的服务器与交换机互联。线缆长度应根据机架布局、设备安装位置和布线路径确定，同时预留合理的维护余量。

　　过长的铜缆可能增加布线拥挤程度，并带来额外的信号损耗和管理负担。对于跨机架距离较长、布线路径复杂或需要较高布线灵活性的环境，可以将光纤方案纳入比较。

　　3.评估信号完整性

　　100G链路对信号完整性的要求较高。线缆质量、连接器接触状态、端口电气特性以及周围电磁环境，都可能影响链路稳定性。

　　部署前应确认线缆满足相应的电气指标，并按照设备厂商的要求进行兼容性验证。部署后可结合端口误码计数、链路状态和设备诊断信息，判断是否存在信号质量问题。

　　对于高密度机架，还应注意线缆弯曲半径、连接器插拔空间和线束整理方式，避免因布线不当影响维护效率或链路可靠性。

　　4.检查散热与机架空间

　　紧凑型接口有助于优化前面板布局，但高密度部署仍然需要考虑散热和线缆管理。

　　当交换机前面板聚集大量高速端口时，线缆堆叠可能影响维护操作，也可能遮挡状态指示灯或妨碍局部气流。规划时应兼顾端口密度、设备进出风方向和日常检修空间。

　　尤其是在高功率服务器和高速交换机集中的机架中，网络布线需要与供电、散热和设备维护计划协同设计。

　　5.制定分阶段迁移与回退计划

　　网络升级涉及端口配置、链路切换和业务验证。即使线缆能够正常建立连接，也不代表业务迁移一定不会受到影响。

　　在变更前，应明确目标链路、配置步骤、测试标准和回退条件。升级完成后，需要验证链路速率、双向通信、误码情况和业务性能，并确认分支端口及下游设备均处于预期状态。

　　对于承载关键业务的网络，建议优先在非核心链路或测试环境中验证方案，再逐步扩展至生产环境。通过分批迁移和保留回退路径，可以降低一次性调整过多设备所带来的运行风险。

　　100GSFP-DDDAC的应用价值与技术边界

　　从50G向100G升级的核心，并不是简单地将每个端口的速率翻倍，而是让网络容量、设备能力和业务需求保持一致。

　　100GSFP-DDDAC在短距离互联中具有一定优势：紧凑型接口有助于优化部分交换机的端口布局，PAM4电气架构能够以较少的通道数量实现100Gb/s级别的单向连接，无源设计则有助于降低线缆自身的功耗。

　　在支持相应分支功能的平台上，SFP-DD转2×SFP56分支DAC还可以将一个100G端口连接到两个50G终端，为新旧设备并存的网络提供更灵活的端口配置方式。

　　但这类连接方案也存在明确的适用边界。

　　首先，100GSFP-DDDAC不能直接替代所有50G线缆或100GQSFP28DAC。其次，100G端口不一定支持50G分支，分支线缆也不能自动改变主机设备的电气能力。最后，DAC主要适用于短距离互联，不能因为接口速率提高，就忽略距离、信号完整性和布线条件的限制。

　　因此，合理的部署方式应当是先评估网络瓶颈，再确认设备兼容性，最后根据连接距离和端口利用率选择具体线缆。只有当端口模式、线缆规格与设备能力相互匹配时，100GSFP-DDDAC才能真正发挥其在高速连接、空间利用和分阶段扩容方面的价值。

　　总结

　　100GSFP-DDDAC为数据中心短距离高速互联提供了一种兼顾带宽与接口密度的技术选择。其采用的PAM4信号方案能够提高单通道的信息承载效率，而紧凑型SFP-DD接口则为高密度交换机布局提供了更多设计空间。

　　对于计划从50G逐步过渡到100G的数据中心，真正值得关注的是端到端链路能力、端口分支条件、设备兼容性和总体升级成本。通过针对性扩容、分阶段部署以及充分的链路验证，网络团队可以在满足业务增长需求的同时，减少不必要的设备更换，并为后续网络演进保留更大的调整空间。
