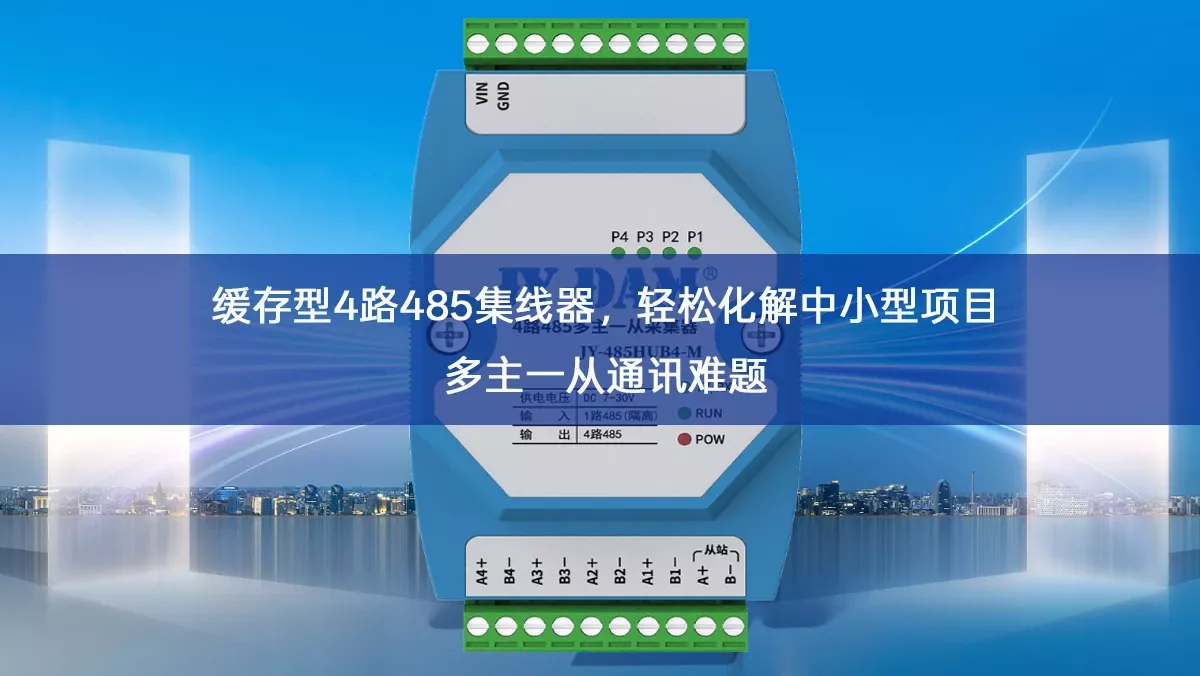

缓存型4路485集线器，轻松化解中小型项目多主一从通讯难题

　　工业RS485现场调试过程中，不少中小型自动化项目经常遭遇多主机并发访问的困扰。很多楼宇能耗监测、小型污水站、车间设备采集项目，会出现2‑4套上位机或者PLC主站，同时读取同一台仪表、DAM采集模块。RS485属于半双工通讯总线，多台主机同时向外发送查询报文，就会发生报文抢占冲突，出现数据乱码、查询超时、通讯时好时坏，偶发性故障排查难度大，耗费工程师大量调试时间。

　　缓存型4路485集线器，专为二主一从、三主一从、四主一从中小型组网场景研发，集成光电隔离防护、报文缓存队列调度功能，无需修改原有设备通讯程序，解决多主机报文打架问题，同时实现总线信号中继扩容，适配中小规模Modbus‑RTU采集工程。

　　一、产品核心亮点

　　8192字节报文缓存队列，有序调度转发，规避高速轮询丢包设备内置大容量数据缓冲区，多路主站同时下发报文时，报文先存入缓存队列，按照先后顺序分时转发至从站设备。高速轮询采集场景下，有效避免报文冲突丢失，保障传感器、电表、采集模块的数据连续稳定上报。

　　1500V通信电源双光电隔离，抑制地环路共模干扰通讯链路与电源实现双重电气隔离，隔离电压1500V，切断不同设备接地电位差形成的地环路电流。面对变频器、电机、接触器等强电磁干扰工况，阻隔高压串入风险，保护PLC、采集仪表、上位机串口不被击穿损坏。

　　DC7‑30V宽电压工业供电，内置电源保护电路兼容现场常用12V、24V直流工业电源，集成电源防反接、过流保护。现场接线即便电源正负极接错，也不会损毁设备，控制柜取电灵活，适配各类现场供电条件。

　　全端口硬件防护，适应复杂恶劣工况每一路485接口集成雷击、浪涌、静电、过流、短路多重防护。无论是弱电井室内环境，还是户外大棚、小型水务站点，能够抵御线路瞬态电压冲击，降低接口损坏概率，提升设备长期运行可靠性。

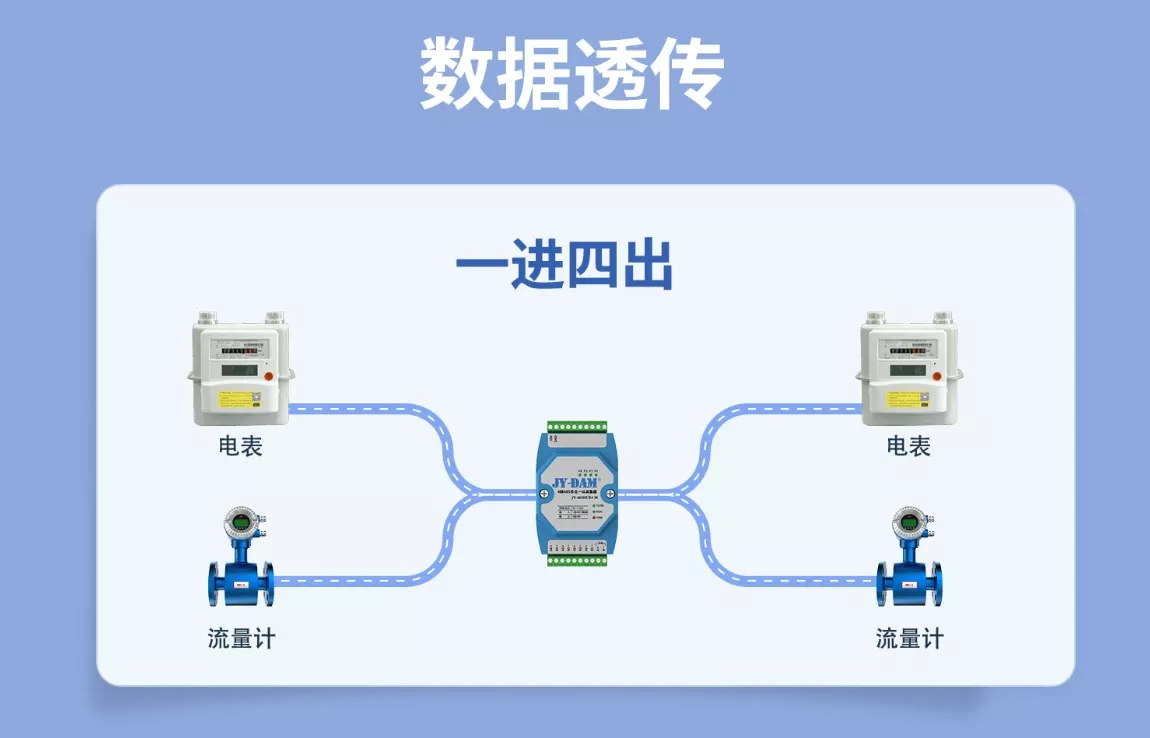

　　宽波特率透明传输，原生兼容Modbus‑RTU协议波特率覆盖300‑115200bps，采用无协议透明转发机制，接入现有总线网络，不需要更改原有下位机通讯逻辑；可通过配套上位机软件统一配置波特率、数据位、校验位、停止位。

　　智能地址过滤，削减总线无效流量上位机软件可切换三种工作模式：0=功能禁用，1=地址匹配模式，2=地址掩码过滤模式。地址匹配模式：只有接收报文帧地址和预设地址码完全匹配，才执行报文转发；地址掩码过滤模式：通过地址与掩码运算结果，筛选放行目标报文。过滤总线冗余无效报文，降低总线负载，进一步提升通讯稳定性，适配旧项目改造。

　　二、参数配置简单，项目快速落地

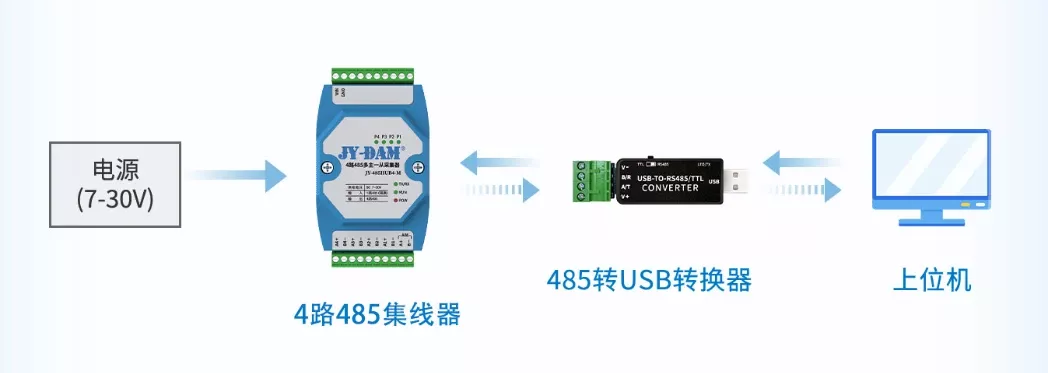

　　设备上电即可投入工作，使用配套配置软件，把集线器串口通讯参数，和全部主站、从站设备保持一致。地址过滤读取帧地址偏移位置支持自定义，适配不同厂商Modbus设备，原有系统软硬件不用改动，改造调试上手简单。

　　三、产品应用价值

　　RS485总线中小规模扩容：对总线信号整形放大，拓展总线挂载节点数量，改善传统485总线带载有限、传输距离不足的痛点。解决中小规模多主机并发冲突：原生支持最多四主一从组网，依靠缓存队列智能调度，彻底消除多主机抢占总线带来的通讯中断。隔离防护强化系统抗干扰能力：光电隔离搭配端口多重防护，适配工厂车间、水务、楼宇自控等复杂电磁环境。旧系统改造成本可控：透明传输兼容市面上绝大多数RS485传感器、计量仪表、PLC、DAM采集模块，原有控制系统无需程序修改。

　　四、典型应用场景

　　缓存型4路485集线器聚焦中小型多主一从RS485采集场景，广泛应用楼宇能耗监控、小型泵站、车间设备数据采集、机房动环、智慧大棚、水产养殖、分项计量采集项目。

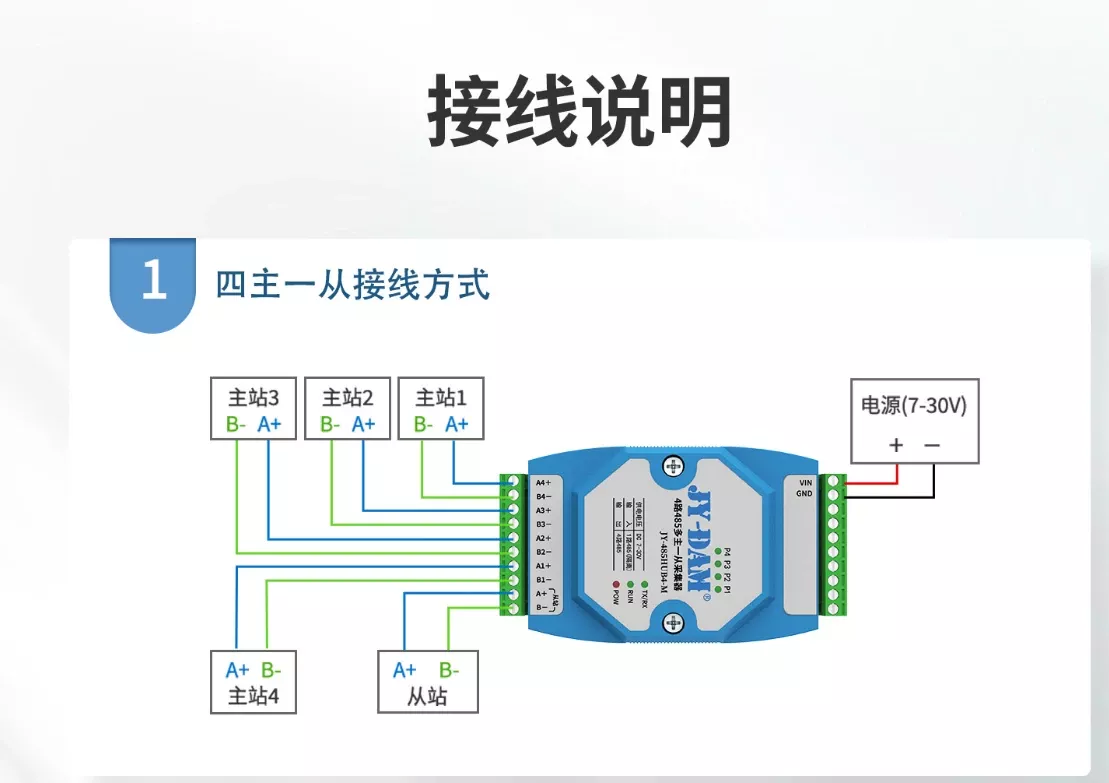

　　传统并联组网方案，4台以内主站直接并联总线访问同一台从站，多主机同时下发查询指令，极易造成总线争抢，通讯断断续续甚至直接瘫痪。接入缓存型4路485集线器后，设备自动缓存排队、分时调度报文，稳定实现二主/三主/四主一从组网，规避并发访问带来的各类通讯故障。

　　FAQ

　　Q1：缓存型4路485集线器和缓存型8路485集线器如何选型？A：现场实际接入的485主站数量≤4台，优先选用4路缓存集线器；主站数量5‑8台，选择缓存型8路485集线器；禁止超过端口数量接入主站，否则会造成调度性能下降。

　　Q2：普通485隔离中继器可以实现多主一从吗？A：普通隔离中继器仅做信号放大，没有报文缓存、排队调度逻辑，多主机同时发送报文依旧会产生总线冲突，无法解决多主一从并发问题。

　　Q3：是否可以搭配聚英DAM系列采集模块使用？A：完全兼容Modbus‑RTU透明传输，可直接对接DAM采集模块，实现多台上位机、PLC同时读取采集模块数据。
