DAM‑DAC04数据集中采集器，四路并发轮询，园区配电室多电表能耗集中采集方案

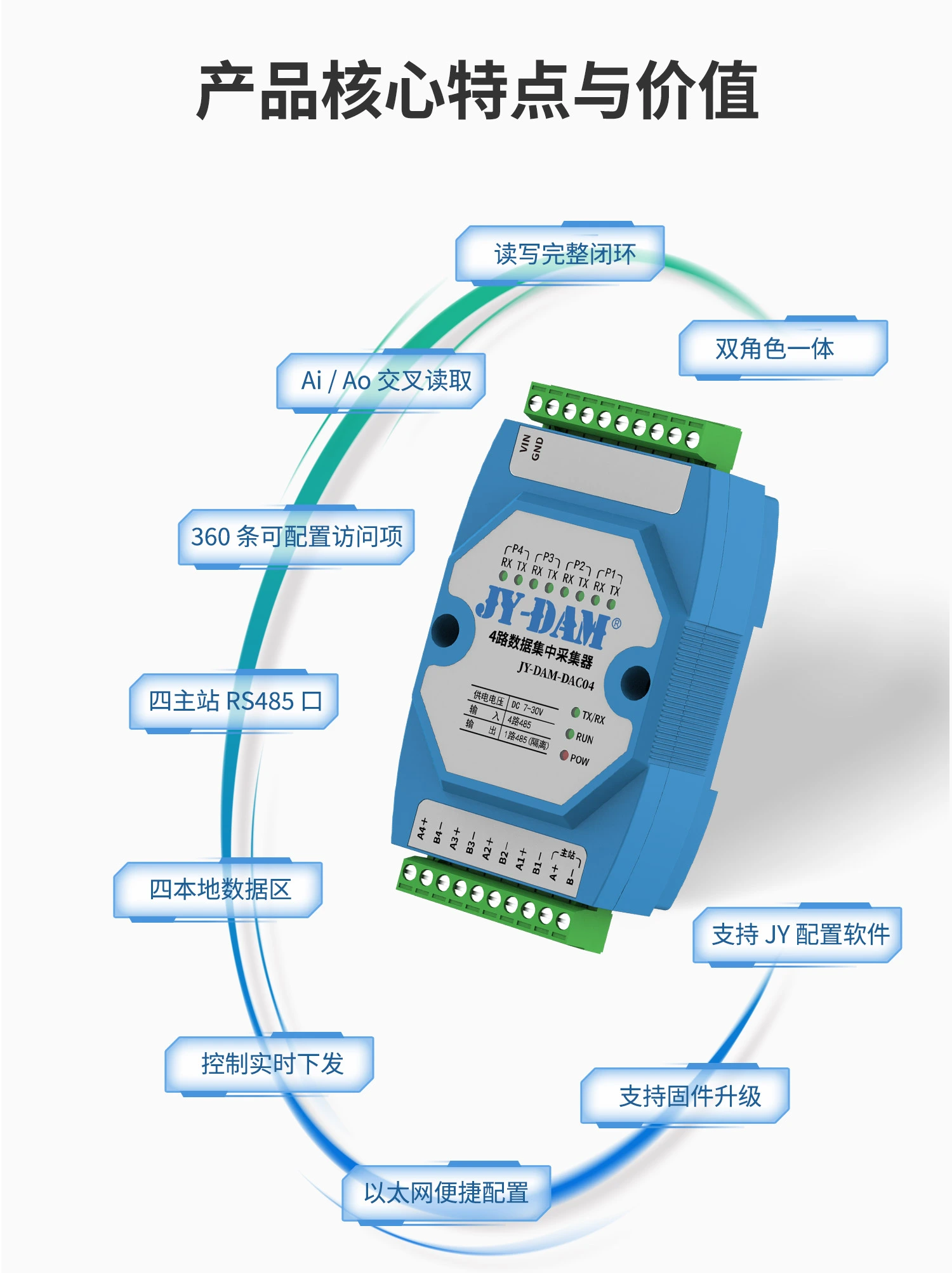

　DAM‑DAC04，4路独立RS485通道可以分开配置，四路并发轮询，互不干扰，搭载抢占式操作系统，支持主动轮询，具备1024个寄存器缓存。配置4路RS485输入、1路RS485输出，DC9‑35V宽压供电。配套调试、组态软件，提供协议文档、源码、PLC例程，方便二次开发，适合机床监控、能耗采集、智慧农业、水务、动环等项目调试。

　　项目改造案例：产业园区配电室能耗监测升级项目

　　某产业园区配套4个配电室，每个配电室内部部署多台多功能电力仪表，采集各回路电压、电流、功率、电能累计值。原有方案把所有电表并联在一条RS485总线接入能耗采集PLC。随着后期配电柜扩容，总线上电表数量持续增加，总线负载超标，经常出现部分电表读取不到数据；部分电表波特率参数不一致，调试修改繁琐；一旦某一块电表485接口损坏短路，整条能耗采集总线直接失效，运维人员需要逐个断开电表定位故障。

　　项目采用JY‑DAM‑DAC044路数据集中采集器，把配电室内部电表拆分接入4路独立RS485从站端口，每一路总线挂载若干台多功能电表。DAC04作为Modbus主站，4个端口独立轮询各路电表，将电压、电流、电能等数据统一映射到本地寄存器缓存。能耗PLC只需要通过DAC04的一路主站485口，就可以一次性读取全部回路电表数据。每一路从站端口具备电气隔离与短路保护，单块电表故障只影响该支路，不会造成整个能耗系统瘫痪。改造完成，数据采集成功率接近100%，故障定位效率大幅提升。

　　系统整体架构

　　感知采集层：多功能智能电力电表，采集各配电回路电参量数据；

　　数据汇聚层：JY‑DAM‑DAC044路数据集中采集器，4路RS485并行轮询电表，寄存器重映射，本地缓存；

　　业务管理层：能耗PLC、园区能耗管理上位机，仅与DAC04单主站端口交互；

　　配置调试层：DAM配置软件，配置各端口波特率、轮询周期、寄存器映射关系。

　　方案核心功能

　　1、四路独立RS485端口，支持端口波特率单独配置4路从站端口通讯参数可以分别设置，同一台设备下兼容9600、19200等不同波特率的电表，无需统一修改现场电表参数，适配存量改造项目。

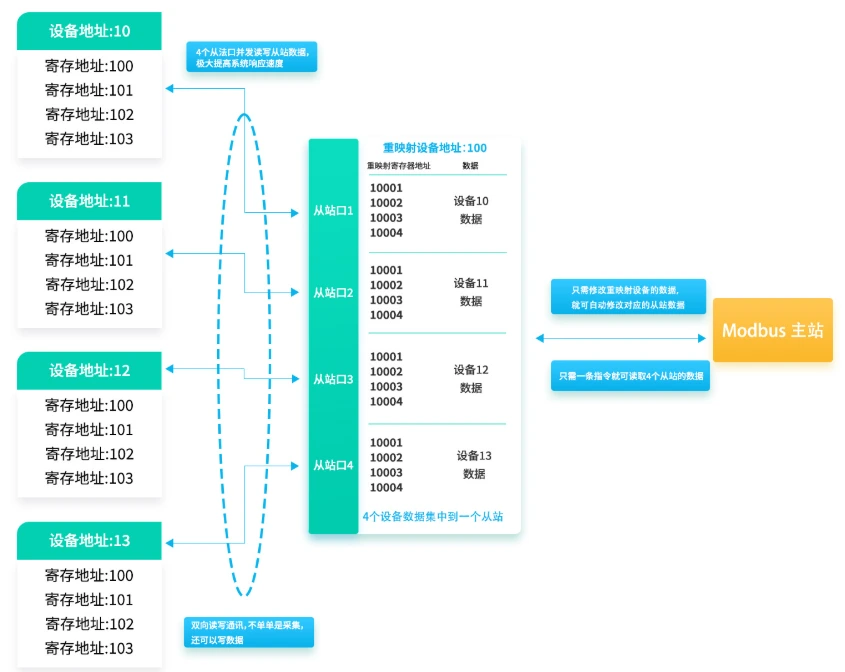

　　2、寄存器灵活重映射，降低上位机开发难度将4条分支总线内不同设备地址电表的数据，重新映射成为一组连续本地寄存器。上位机只需要执行少量Modbus读取指令，就获取全部电表电参量，不需要对每一块电表单独下发轮询指令，简化组态、PLC程序。支持读写双向操作，支持对带控制输出的电表、断路器下发控制指令。

　　3、光电隔离+端口硬件保护，实现故障隔离1500V光电隔离，每一路485端口具备短路、开路、浪涌防护。单支路电表损坏短路，本端口自恢复保护，其余三路采集继续正常工作，不会整体宕机。

　　4、工业宽温导轨安装，适配配电室环境DC9‑35V宽压供电，适配配电室24V直流电源；DIN35导轨卡扣安装，直接安装在配电柜内部；工作温度‑40℃~85℃，满足配电室高低温环境，7×24小时不间断运行。

　　方案突出优势

　　1、分割RS485总线，解决单总线节点数量过载，提升采集稳定性；2、端口参数独立配置，存量项目无需修改原有电表通讯参数；3、故障隔离，单台仪表故障不会造成整套能耗系统瘫痪，缩短故障处理时间；4、寄存器集中映射，减少PLC、组态软件程序开发工作量；5、直接利旧原有电力仪表，不需要硬件替换，改造成本可控。

　　适用场景

　　适合产业园区配电室、写字楼楼层配电间、工厂车间分路能耗采集，电表数量适中，原有单条485总线通讯不稳定的能耗监测项目。仪表数量超过4路总线规模，可升级选用JY‑DAM‑DAC088路版本。
