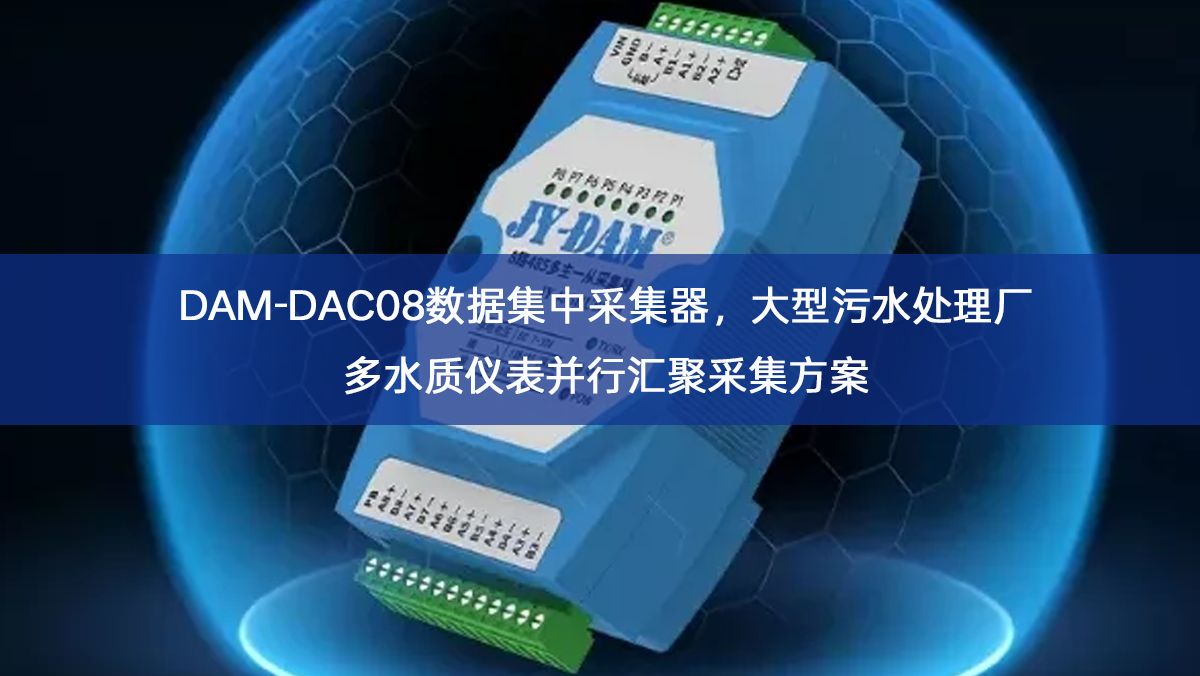

DAM-DAC08数据集中采集器，大型污水处理厂多水质仪表并行汇聚采集方案

　　污水处理自动化监控系统是污水厂稳定达标排放的核心支撑，生化池、曝气池、沉淀池、进水渠、出水在线监测间，分散布置大量基于ModbusRTURS485通讯的水质分析仪表，包含溶解氧传感器、pH计、浊度仪、氨氮传感器、总磷总氮在线监测仪、电磁流量计、静压液位计、ORP检测仪等。在传统污水项目组网方案中，工程人员习惯将所有485仪表手拉手串联在同一条RS485总线上，统一接入PLC串口或者串口服务器。这套方案在点位少、仪表型号统一时可以正常工作，一旦现场仪表数量增多、品牌混杂，弊端会集中爆发。

　　不同厂家水质仪表出厂默认波特率并不统一，有的仪表是9600bps，有的采用4800bps甚至19200bps，同一条总线无法兼容多种波特率，施工人员需要逐个进入仪表菜单修改通讯参数，现场调试工作量巨大；污水泵房内部有大功率潜水搅拌器、曝气风机、变频控制柜，启停瞬间会产生强烈电磁干扰，485总线没有隔离保护时，很容易出现报文乱码、丢包；更致命的是RS485总线的串行特性：整条总线属于共享总线，上位机只能一台一台依次下发指令轮询，只要总线上任意一台仪表死机、总线短路，就会造成整条总线通讯瘫痪，PLC采集不到全部水质数据，SCADA监控界面大面积断联，严重时会影响工艺调节、环保数据上传。

　　很多污水厂改造项目，原有电缆已经预埋、桥架施工完成，甲方不希望大规模重新布线，也不愿意投入高额成本升级高性能PLC通讯模块，需要一款可以兼容原有线路、隔离分组采集、降低上位机通讯压力的汇聚设备，JY-DAM-DAC08八路隔离RS485集中采集网关，正是针对这类污水监测场景开发。

　　整套系统部署架构清晰：将现场仪表按照工艺分区进行分组，曝气池一组仪表接入通道1、沉淀池仪表接入通道2、进出水在线仪表接入通道3，以此类推，最多可以划分8条相互独立的RS485子总线，每条子总线电气隔离，互不影响。DAC08每一路从通道支持独立配置波特率、从站地址列表、轮询指令、轮询周期、超时重发次数，不需要修改仪表本身通讯参数，不同波特率的仪表可以同时在一套系统内共存。设备内置抢占式调度内核，后台并行对8路子总线执行轮询采集，不需要等待上一条总线轮询完成再启动下一路，采集到的溶解氧、pH、液位、流量等数据自动存入设备内置的1024点寄存器缓存区。

　　网关对外只提供一路RS485主站接口，直接接入污水厂原有PLC或者串口服务器，向上对接SCADA组态软件、环保上传平台。上位机或者PLC不再需要逐个轮询几十台分散的水质仪表，只需要周期性读取DAC08本地缓存寄存器，一次通讯即可拿到全部点位实时数据，通讯报文数量大幅下降，PLC串口负载压力显著降低，原有PLC硬件无需更换，程序改动量很小，改造周期短。

　　硬件层面，通道之间搭载1500V光电隔离电路，有效阻断地环路干扰，抑制变频器、大功率电机带来的浪涌和共模干扰，适配泵房潮湿、多粉尘、强电磁的恶劣工况；DC9~35V宽电压输入，支持控制柜24V直流电源供电，设备体积紧凑，标准DIN35导轨安装，直接固定在现场控制柜内部，不需要额外加工安装支架，-40℃~+85℃宽温设计，北方冬季无采暖控制柜、南方高温闷热泵房都可以稳定长期运行。

　　在实际项目运维层面，DAC08自带设备状态标记功能，单路子总线通讯失败、仪表无应答时，网关会标记对应点位离线状态，不会阻塞其余7路通道正常采集。运维人员查看上位机缓存状态，就可以快速定位是哪一组仪表线路故障，省去逐台仪表排查的时间。网关配套Windows调试软件，电脑直连就可以配置每一路轮询脚本、查看实时报文、调试通讯，同时提供西门子、三菱PLCModbus通讯例程，工程师可以快速对接开发。

　　这套方案解决了传统单总线组网的几大核心痛点：多波特率仪表混接难题、单点故障全网瘫痪风险、串行轮询刷新慢、PLC通讯负载过高、现场电磁干扰造成数据不稳定。无论是新建市政污水厂、乡镇小型污水处理站，还是存量污水自控系统升级改造，JY-DAM-DAC08都可以作为Modbus总线汇聚核心，把分散水质仪表的数据统一汇总，保障环保监测数据连续稳定上传，为曝气调节、排泥控制、水质预警提供可靠的数据底座，降低项目施工、调试、后期运维综合成本。
