泵站远程监控系统

　　案例背景

　　近些年来随着社会的进步、经济科技的发展，人们生活、工作和生产水平有了很大的提高。人们对生产、生活提出了更高的要求，对于泵站的监控就是其中之一。对于传统的泵站监控，采用的是工作人员定时去查看，有时人员疏忽，造成泵站工作异常，同时这种做法对于多个泵站的监控很麻烦;后来采用RS485监控的方案,但是布线相当麻烦。于是在这种背景下，通过无线GPRS RTU监控泵站，实现无人值守泵站的监控应运而生。

　　适用范围

　　城市供水系统、电厂、工厂泵站的远程监控及管理

　　智能电网配电计量系统

　　油井远程监控系统

　　热电厂远程计量系统

　　气象站数据远程监测系统

　　温度、湿度、粮情监测系统

　　河流水位阀门远程测控系统

　　高压开关远程控制系统

　　户外广告屏远程控制系统

　　气象站数据远程传输系统

　　水源井远程测控系统

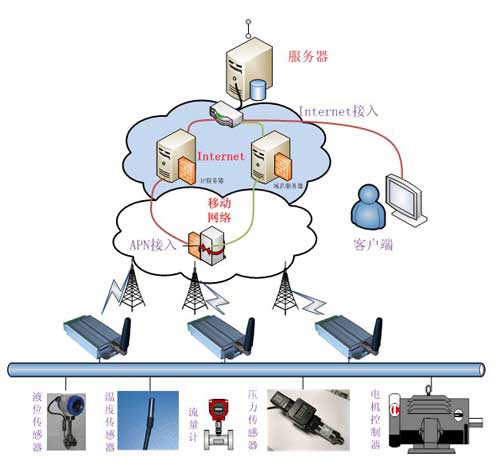

　　系统组成

　　泵站远程监控系统主要由调度中心、泵站监控中心、通信平台、泵站远程测控终端、计量测量(流量计等)设备组成。

　　系统功能

　　泵站管理人员可以在泵站监控中心远程监测站内液体液位或进站压力、泵组工作状态、出站流量、出站压力等;支持泵启动设备手动控制、自动控制、远程控制泵组的启停，实现泵站无人值守。

　　硬件及软件支持

　　A、硬件简介(RTU6640)

　　1、宽电压供电范围：7V-30V，适合工业场合;

　　2、带RS232、RS485(232也转为485的情况下，可以有两路485)，可以轻松配置可组建RS485网络;

　　3、6路AD模拟量输入(12位)，输入电压为0-30V，也可以测量4-20mA工业电流信号，AD模拟量适合于采集各类传感器信号;

　　4、6路继电器输出控制、4路光耦输入输出控制(输入和输出的位数自选)，可以用于输入、输出的场合，如电机的启动等;

　　5、传输支持多种协议，我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持，Modbus协议完美支持组态;

　　6、数据传输采用GSM模块可实现功能：

　　a) GPRS断线自动重连;

　　b) 根据需要最多可同时连接6个中心服务器;

　　c)支持固定IP、域名解析和APN专网的寻址方式;

　　d)支持TCP、UDP、PPP、ICMP、DNS、FTP等协议;

　　e)减少布线的成本和施工的麻烦;

　　f)支持短信数据传输、短信参数配置功能;

　　g)支持电话和短信唤醒功能;

　　7、支持专用软件进行本地和远程参数配置及维护;

　　8、支持本地和远程固件升级;

　　B、软件功能

　　远程监测泵站水位或进站压力、出站流量、出站压力。

　　远程监测泵组的工作状态、电流、电压、保护状态、工作模式。

　　远程切换水泵的控制模式，远程控制泵组的启动和停止。

　　支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。

　　生成各种数据报表及数据曲线。

　　C、软件截图

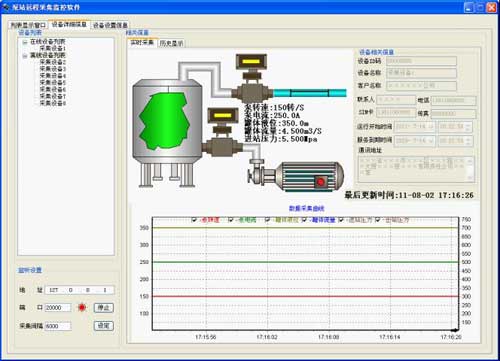

　　实时显示

　　1、左侧设备列表显示出当前在线和离线设备的信息，当设备联网后，将从“离线设备列表”进入“在线设备列表”，设备长时间不在线将从“在线设备列表”进入“离线设备列表”;

　　2、右上角显示设备编号、用户名称、联系人、运行日期、到期日期、电话、传真、手机、地址、SIM卡号等信息;

　　3、左上角显示泵的转速、泵电流、罐体液位、罐体流量、进站压力等信息;

　　4、窗口下面实时显示泵的转速、泵电流、罐体液位、罐体流量、进站压力等曲线;

　　5、中部文字提示当前设备登陆时间，采集回传数据的最后时间;

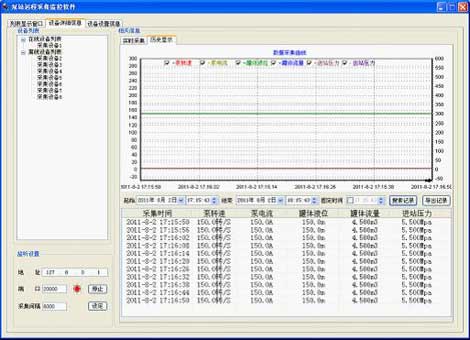

　　历史记录

　　1、用户可以根据时间段来搜索历史记录;

　　2、历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以查看设备运转状态和相关趋势;

　　3、同时查询的历史记录可以导出为excel表格;

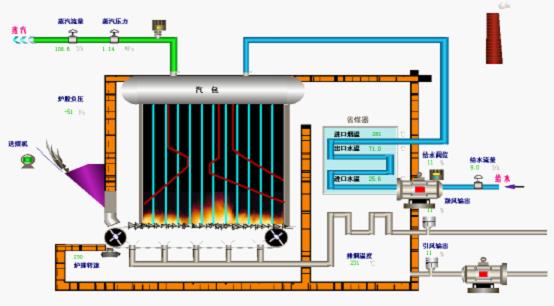

　　组态软件效果图

　　用户可以根据需要通过组态软件来定制程序，这样界面表现形式更为灵活;

　　D、优势特点

　　现场出现电流电压超限、液位超限、设备保护等状况时。

　　现场控制器可发送报警短信。
