玻璃温室大棚监控系统

2022-01-06 17:16:32| | 0

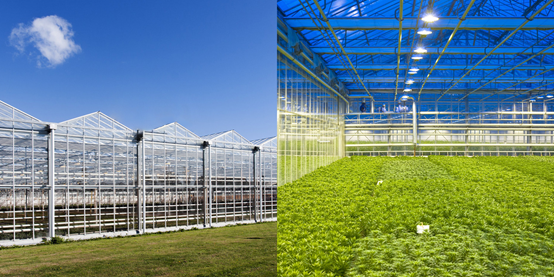

  近几年随着我国基础设施建设农业的发展以及国家对教育设施种植业的投入,越来越多的农业生产基地及示范园区采用智能玻璃温室大棚。玻璃温室大棚外观美观大方,温室档次较高;采用全钢架结构,设计先进,抗风雪能力较强,使用寿命可达25年以上;温室内部操作空间较大,可以大面积连栋,适宜进行工厂化、规模化生产作业;可实现全自动化管理监控,可拓展选择空间较大。北方可以作为育苗、无土栽培种植、高端药材种植、花卉种植、生态餐厅、观光旅游综合,南方地区可以作为全年的果蔬生产型温室使用。

玻璃温室大棚监控系统


  智能监控系统

  聚英智能玻璃温室大棚系统包含温室环境监测系统、土壤墒情监测系统、遮阳系统、通风管理系统、湿帘降温系统、水肥系统、补光系统、CO2调控系统、视频监控系统,结合聚英农业物联网平台在最大限度上提高机械化程度、智能化程度,提高农产品工艺的可复制性,从而实现工厂化的农业种植经济模式,提高盈利和回报。

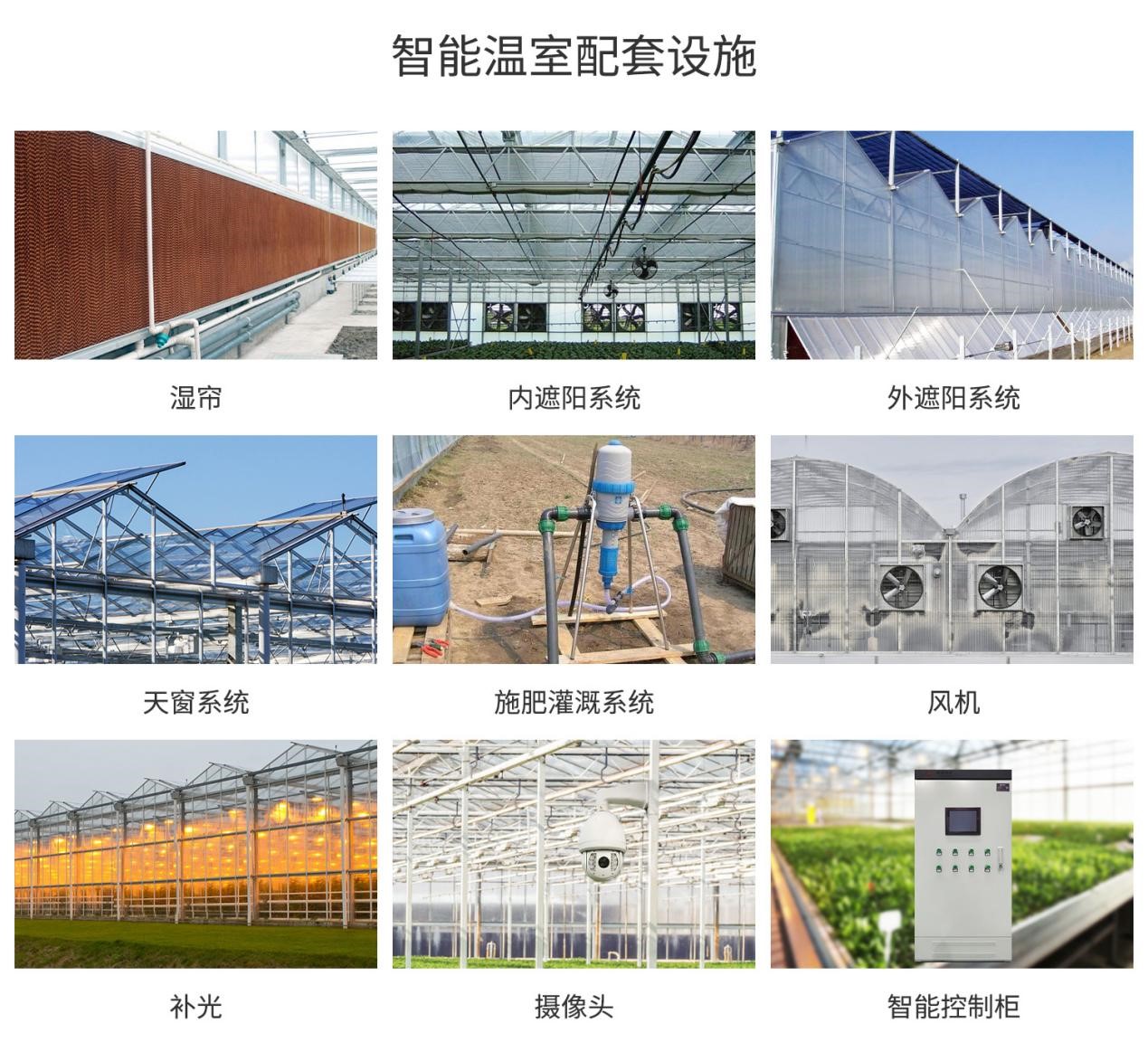

玻璃温室大棚监控系统配套设备



  环境监测

  对农作物生长环境的数据监测能准确量化作物不同生长阶段的环境数据,通过温室大棚内部的调控设备实现对作物生长环境舒适性、适宜性的准确掌控。

  温室环境监测采用工业级物联网传感器,包含空气温湿度、光照度、CO2浓度等,传感器可采用有线485方式或无线LORA方式,分布在玻璃温室大棚内部各个监测区域,与物联网智能监控柜通讯后将监测的实时数据传输至云端智能温室监控平台。

玻璃温室大棚监控系统环境监测系统

玻璃温室大棚监控系统环境监测


  土壤墒情监测

  土壤墒情是用于判断作物耕层土壤中含水量多寡的情况,及时了解土壤墒情变化,既可以有效避免干旱的发生,降低危害损失,同时对于开展精细化的水肥灌溉也具有重要的指导意义。土壤墒情监测系统可以实现土壤墒情的自动监测,通过准确及时有效的数据积累和分析,不仅有助于做好农业干旱防范工作,指导科学的灌溉生产,而且能够进一步健全土壤墒情监测网络,为土壤质量保护和提升工作的开展提供强有力的支持。

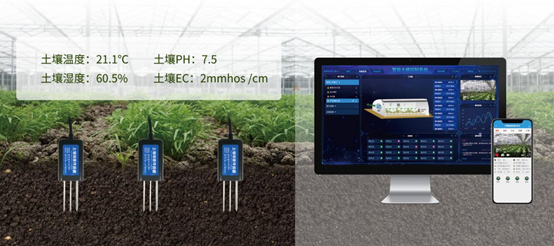

  土壤墒情监测包含土壤温湿度传感器,土壤PH传感器,土壤EC传感器等三种,根据温室大棚面积可以适量增加监测分布点,同时可与水肥灌溉系统实现联动,当检测到土壤湿度下降或PH EC值降低后,自动开启水肥一体机实现自动浇灌,循环浇灌。

玻璃温室大棚监控系统墒情监测


  遮阳系统

  由于玻璃温室大棚的透光性能极好,遮阳系统对于阳光控制、室内环境温湿度调控具有重要作用。夏季,利用遮阳幕能遮挡阳光,可以阻止多余的太阳辐射能进温室,既保证苗木能够正常生长,又降低室内能量聚集,降低温室内温度,保护作物免受强光灼伤,并使室内温度下降3-5℃;冬季,遮阳幕有反射室内红外线外逸的作用,减少热量散发,从而保持室内温度,降低能耗,降低冬季运行成本。此外,遮阳幕还能减少室内水汽无限制外逸,有效保持空气湿度,减少灌溉用水节约施肥,控制作物收获期,增长农作物品质。

  智能玻璃温室大棚的内外遮阳系统,可以根据室外光照度传感器数据及室内环境温湿度数据设定自动开启关闭,也可设置冬夏定时开启关闭达到全自动调控。

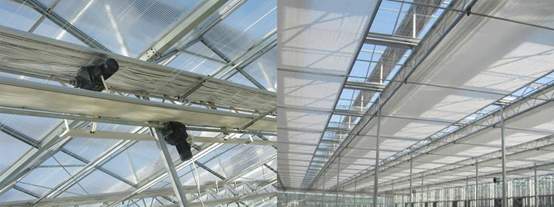

玻璃温室大棚监控系统遮阳系统



  通风管理系统

智能温室大棚系统通风管理

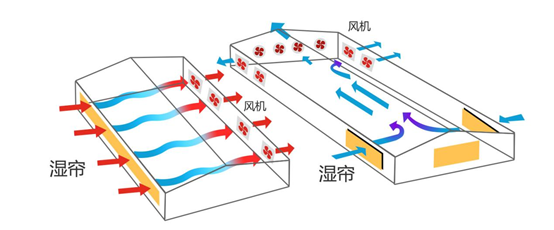

  湿帘降温系统

玻璃温室大棚监控系统降温

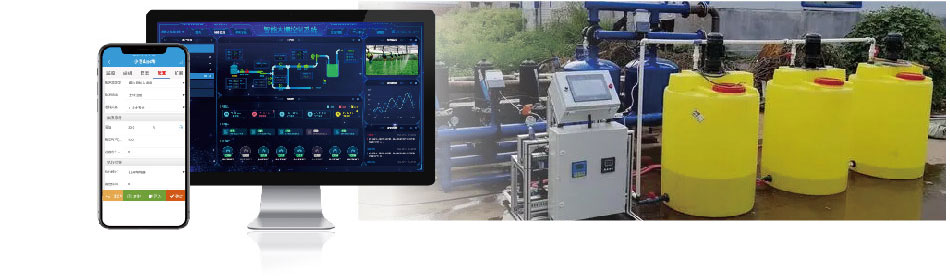

  水肥系统

水肥一体化系统


  补光系统

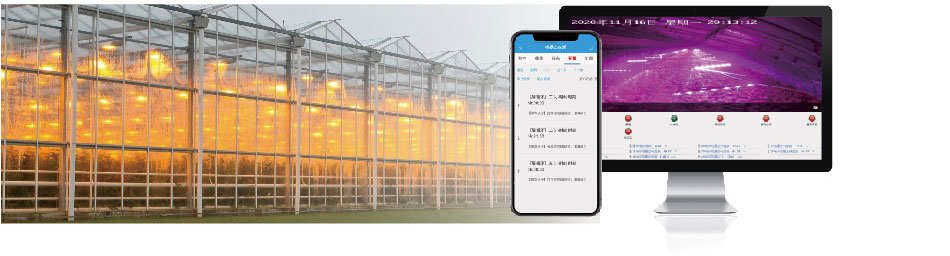

智能温室补光系统

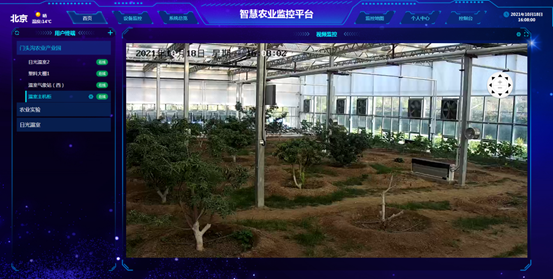

  视频监控

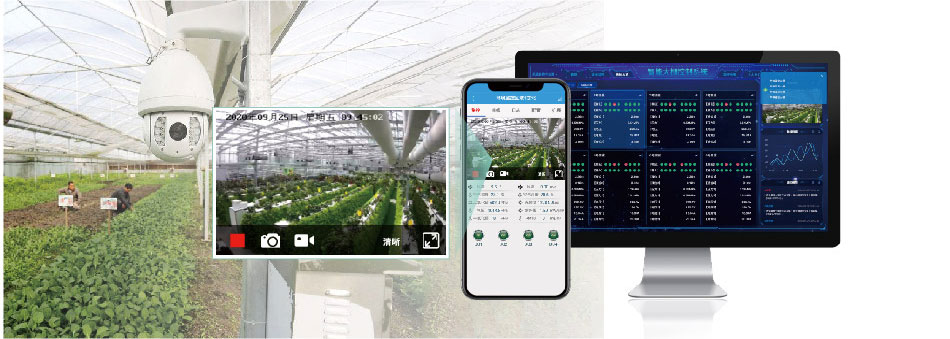

智能温室系统视频监控

玻璃温室大棚监控系统管理界面

玻璃温室大棚监控系统云平台界面



  监控显示

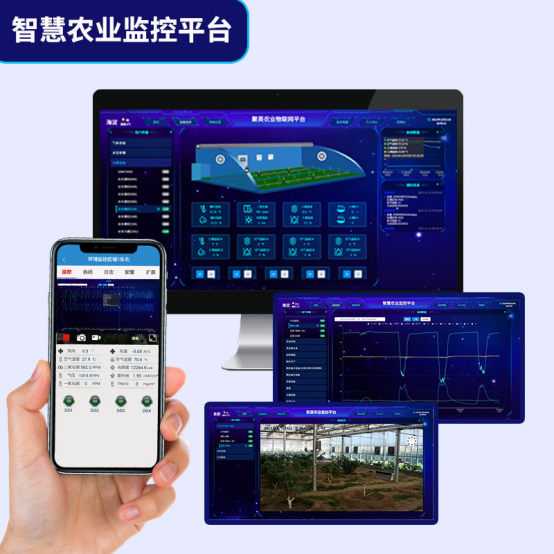

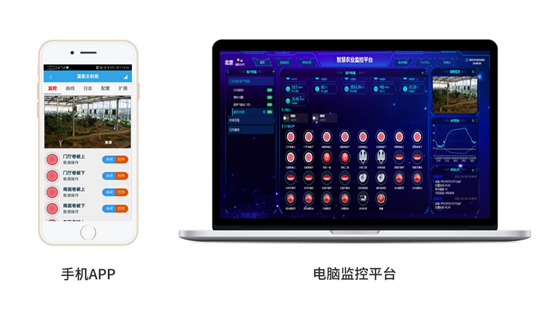

  玻璃温室大棚智能监控系统通过手机端APP、PC端监控平台、监控中心大屏界面、现场LED显示等方式实现对大棚环境数据进行实时监测,数据多端同步刷新。

智慧农业监控云平台



  手机端

  手机app用于移动端进行远程数据监控,支持多个手机多个账号管理同一设备,管理员通过权限管理系统对工作人员进行对应权限分配,责任划分明确,随时随地查看监控数据。

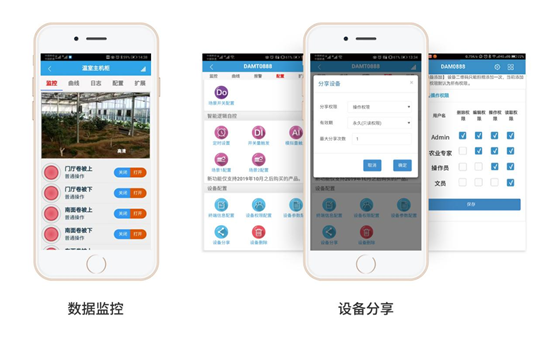

玻璃温室大棚监控系统手机界面



  监控中心

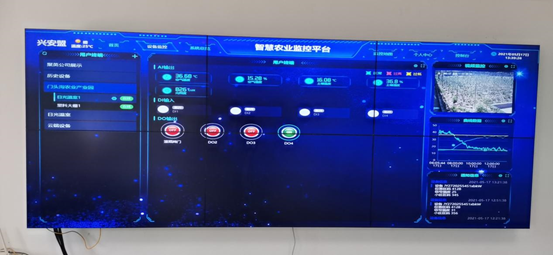

  WEB端用于监控中心人员进行实时监控。通过投放大屏显示,可清晰查看实际监控数据,视频监控画面,具有极好的示范监控效果,减少交互操作。

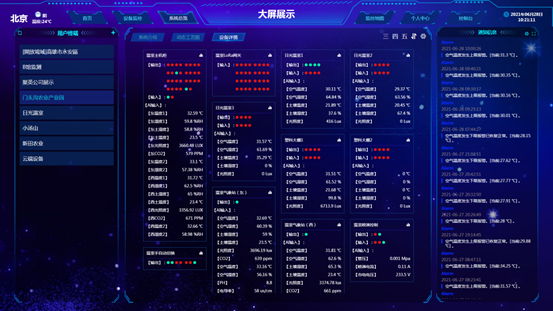

玻璃温室大棚监控系统监控平台



  LED显示屏

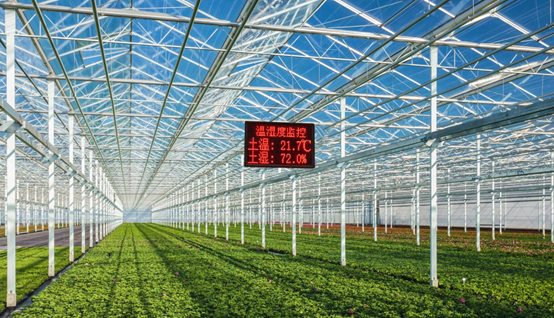

  LED显示屏用于温室大棚外部或棚内高处悬挂显示棚内监控数据,防尘防雨,节能环保,具有很好的示范显示效果。

玻璃温室大棚监控系统显示屏



  控制说明

  远程控制

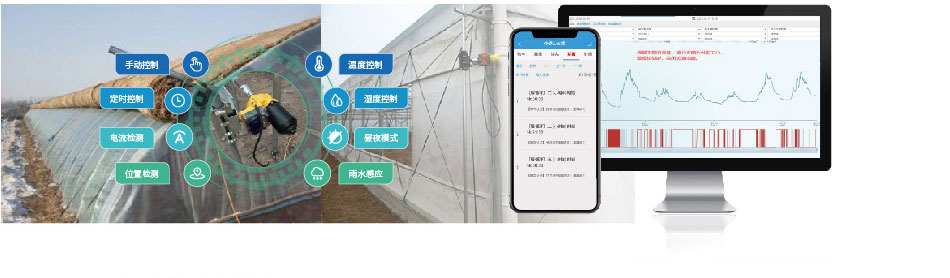

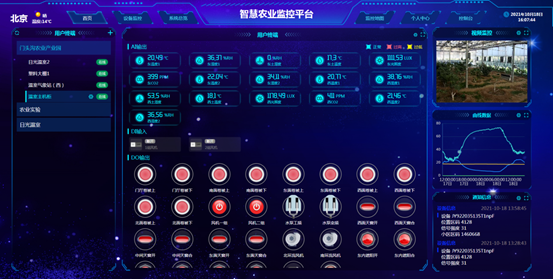

  玻璃温室大棚智能监控系统基本部分包含环境调控和远程控制功能,以实现远程监控功能降低人工管理成本,用户通过手机app或电脑监控平台可实时查看监测的环境数据和手动控制风机,湿帘,天窗,水泵等设备的开关启停。

玻璃温室大棚监控系统远程控制界面

  现场手动控制

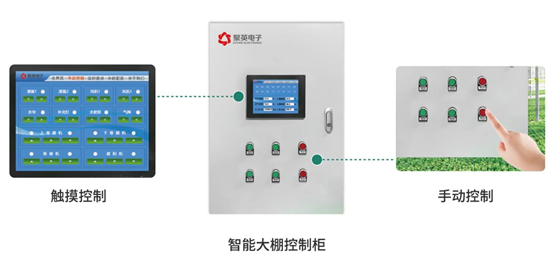

  手动控制作为传统人工控制方式需要保留,便于现场管理人员进行应急管理或巡更管理。聚英智能大棚监控柜提供8寸组态屏用于现场触摸控制,同时提供手动按键控制开关,用于现场手动控制,控制设备包含室内所有被控设备,如阀门,水泵,天窗,湿帘,卷帘,风机,灯光等。

玻璃温室大棚监控系统控制箱



  自动控制工艺

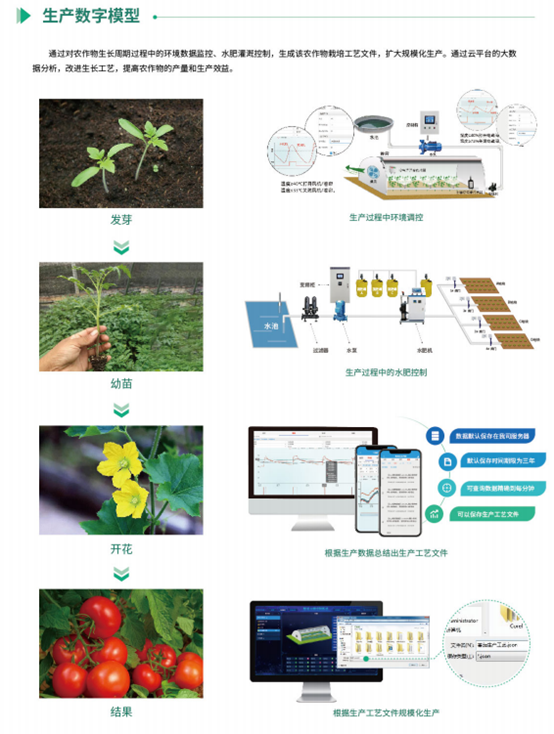

  聚英智能玻璃温室大棚监控系统以农作物的生产工艺为指导,基于聚英智能农业终端的PLC智能自控功能与聚英农业物联网平台,实现对温室大棚内作物生长环境的全自动化调控,自动化工艺覆盖作物的全部生长阶段,具备农业生产过程的可复制性和生产工艺的可推广性。

玻璃温室大棚监控系统控制工艺



  智能温室大棚监控平台

  组态场景展示

  聚英农业物联网平台通过实际场景展示水肥过程中的每一个环节,将水肥灌溉过程中的数据进行动态展示,更加生动真实。

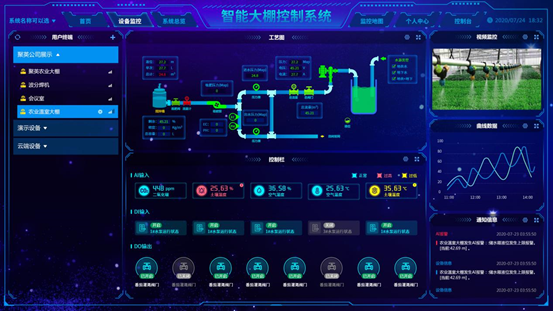

玻璃温室大棚监控系统组态场景

  数据记录分析

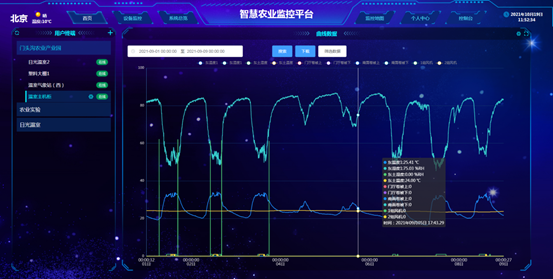

玻璃温室大棚监控系统数据

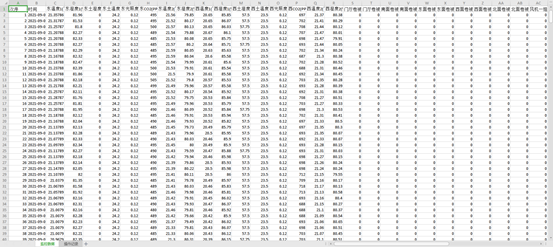

  数据报表导出

玻璃温室大棚监控系统数据报表

  设备集中监控管理界面

玻璃温室大棚监控系统管理界面


  监控数据报警远程主动通知管理员及工作人员,报警方式包含APP/微信公众号/监控平台语音等。

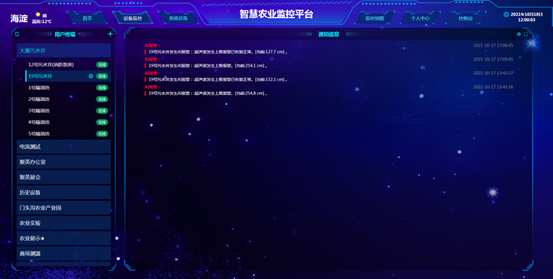

玻璃温室大棚监控系统报警功能

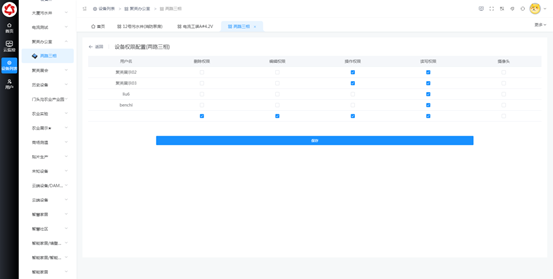

  用户权限管理,支持同一账号管理多个设备,也支持多个账号管理同一设备,无添加数量限制。

玻璃温室大棚监控系统账号管理
