DAM‑DAC08数据集中采集器，工厂自动化多工艺设备数据汇聚采集方案

　　工业现场多台RS485仪表、传感器、PLC分散布线，轮询采集慢、接线繁杂、通讯冲突，一直是很多自动化项目的痛点。DAM‑DAC08数据集中采集器，搭载抢占式操作系统，支持主动轮询，具备1024个寄存器缓存。配置8路RS485输入、1路RS485输出，DC9‑35V宽压供电。配套调试、组态软件，提供协议文档、源码、PLC例程，方便二次开发，适配工业多设备数据集中采集场景。

　　项目改造案例：零部件加工厂产线多设备数据接入改造项目

　　该零部件加工厂拥有多条加工产线，产线上分布温控仪表、变频器、称重仪表、传感器采集模块等大量Modbus‑RTU设备。原有方式将全部产线设备接入一条RS485总线，对接产线总控PLC。现场变频器多，电磁干扰强，总线上设备数量多，通讯延迟高，轮询周期长；部分变频器端口损坏会拉垮整条总线，产线数据采集中断，直接影响生产流程。产线改造新增部分设备，原有总线已经没有带载余量。

　　项目部署JY‑DAM‑DAC088路数据集中采集器，将产线设备按照工艺单元拆分接入8路独立485从站端口，变频器单独占用一路隔离端口，规避变频器的强电磁干扰。DAC08并行轮询8个分支总线上的温控器、变频器、称重仪表，把温度、转速、重量、报警状态等数据集中映射至本地寄存器区。总控PLC仅访问DAC08的一路主站口即可拿到全部产线工艺数据。各个分支端口光电隔离，变频器侧干扰被隔离，不会传导到PLC主控总线；某一台设备故障，仅影响对应支路，其余产线数据采集不受影响。改造后，轮询周期缩短，数据采集稳定，满足产线实时监控需求。

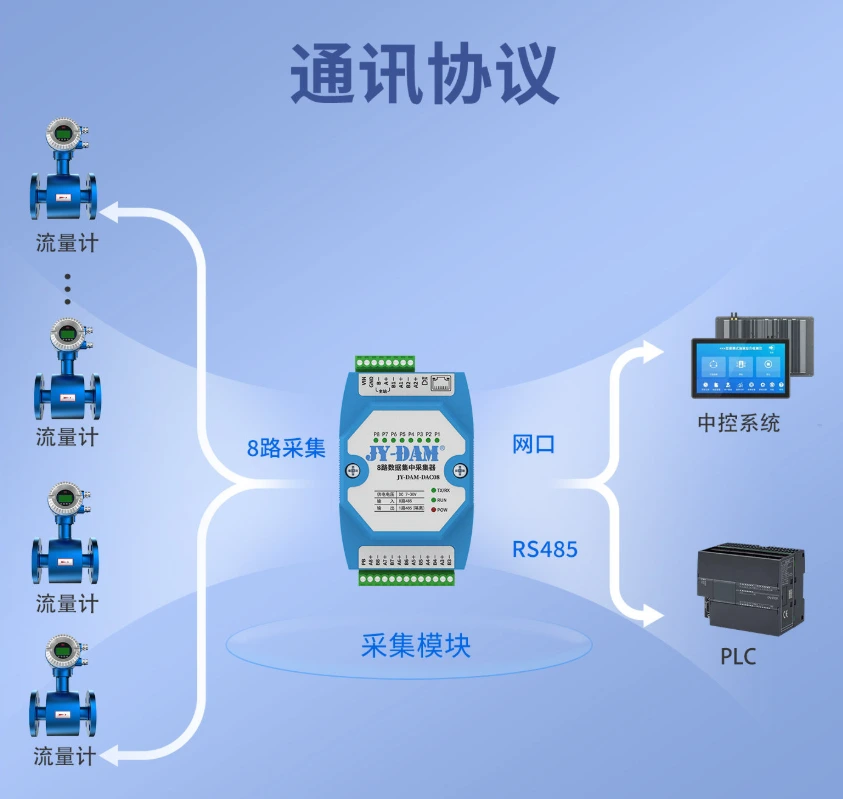

　　系统整体架构

　　现场设备层：温控仪表、变频器、称重模块、DAM采集模块等各类Modbus‑RTU工艺设备；

　　数据汇聚层：JY‑DAM‑DAC088路数据集中采集器，8路RS485并行采集，寄存器重组，数据缓存；

　　控制业务层：产线总控PLC、上位机组态软件；

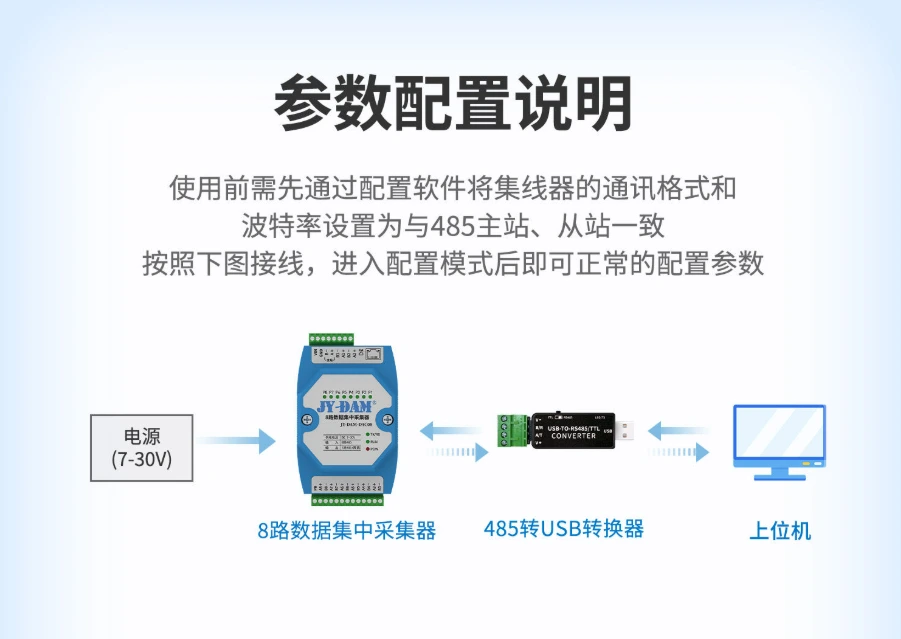

　　配置调试层：配套DAM上位机软件，配置轮询策略、寄存器映射、通讯参数。

　　方案核心功能

　　1、8路独立并行采集，分散总线负载，隔离干扰源把变频器这类强干扰设备单独分配一路隔离端口，隔离电机、变频器带来的共模干扰；8端口同步轮询，大幅缩短整体采集周期，满足工业产线对数据实时性的需求。每个端口最多支持256个从站设备，拓展系统带载能力。

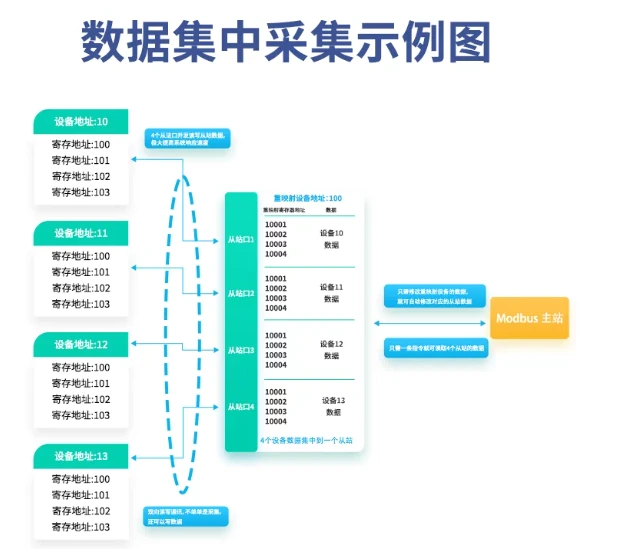

　　2、寄存器灵活重映射，双向读写闭环控制支持将不同设备地址、不同寄存器地址的数据，重组映射到DAC08本地连续寄存器；支持读、写全部标准Modbus指令，除读取温度、转速、重量数据，还可以向变频器、温控器下发参数修改指令，实现完整闭环控制，不仅仅是单纯数据采集。

　　3、1500V光电隔离，多重硬件防护抵御工业干扰端口之间光电隔离，阻断地环路干扰，TVS瞬态抑制、自恢复保险丝，应对工厂车间浪涌、静电、短路；传输波特率最高支持115200bps，适配产线高速轮询场景。

　　4、抢占式操作系统+大容量缓存，保障实时性搭载抢占式操作系统，内置大容量寄存器缓存；分支端口采集完成的数据存入本地缓存，PLC读取直接访问缓存，不用现场实时等待多设备应答，降低主控侧通讯延时。DIN导轨安装，适配控制柜内部狭小空间，‑40℃~85℃宽温适应车间冷热工况。

　　方案突出优势

　　1、干扰源独立分路隔离，降低变频器、电机对总线通讯的干扰；2、分割总线解决单节点带载上限，无需增加多块PLC通讯扩展卡，节约硬件成本；3、寄存器重组映射，简化PLC程序，减少大量重复Modbus读写逻辑；4、支路故障隔离，单台设备故障不造成整条产线采集中断，提升生产系统可靠性；5、兼容市面上绝大多数Modbus‑RTU工业仪表，存量产线改造不用替换现有设备。

　　适用场景

　　加工工厂产线、成套自动化设备、测试试验台，现场存在变频器、温控仪、称重仪表等大量Modbus从站，单总线干扰大、负载超限的数字化改造项目；点位规模小的产线，可选用JY‑DAM‑DAC04。
