DAM‑DAC08在市政污水厂多仪表总线汇聚采集应用

       随着国内污水处理行业自动化水平不断提升，污水厂现场部署大量RS485接口水质分析仪表，包含溶解氧、pH、ORP、浊度、氨氮、液位、流量计等设备。在传统组网方式中，工程人员习惯将全部仪表手拉手挂载在单条RS485总线，接入PLC或者串口服务器进行数据采集。当现场仪表数量多、设备品牌混杂之后，整套通讯系统很容易暴露出各类稳定性问题。

　　传统方案主要存在几大现实痛点。第一，不同品牌水质仪表出厂波特率不统一，单条总线无法兼容多种波特率，现场调试需要逐台修改仪表通讯参数，调试工作量大。第二，RS485属于共享串行总线，上位机只能逐个轮询设备，仪表数量越多，整体刷新周期越长。第三，泵房现场存在大量大功率搅拌电机、变频设备，电磁干扰较强；总线缺少隔离防护时，单台仪表故障、线路短路就会造成整条总线通讯瘫痪，监控平台数据大面积失联，直接影响环保数据上传和工艺调控。第四，很多污水厂属于改造项目，原有线缆桥架已经施工完成，不允许大规模重新布线，而老旧PLC串口资源有限，新增采集点位很难扩展。

　　普通485集线器只做信号转发，没有缓存、不能重组数据;这款8路数据集中采集器主打主动轮询+1024个寄存器缓存，多路并发采集，自带地址重映射、波特率转换，从底层优化RS485总线架构，是工业多设备组网的实用利器。

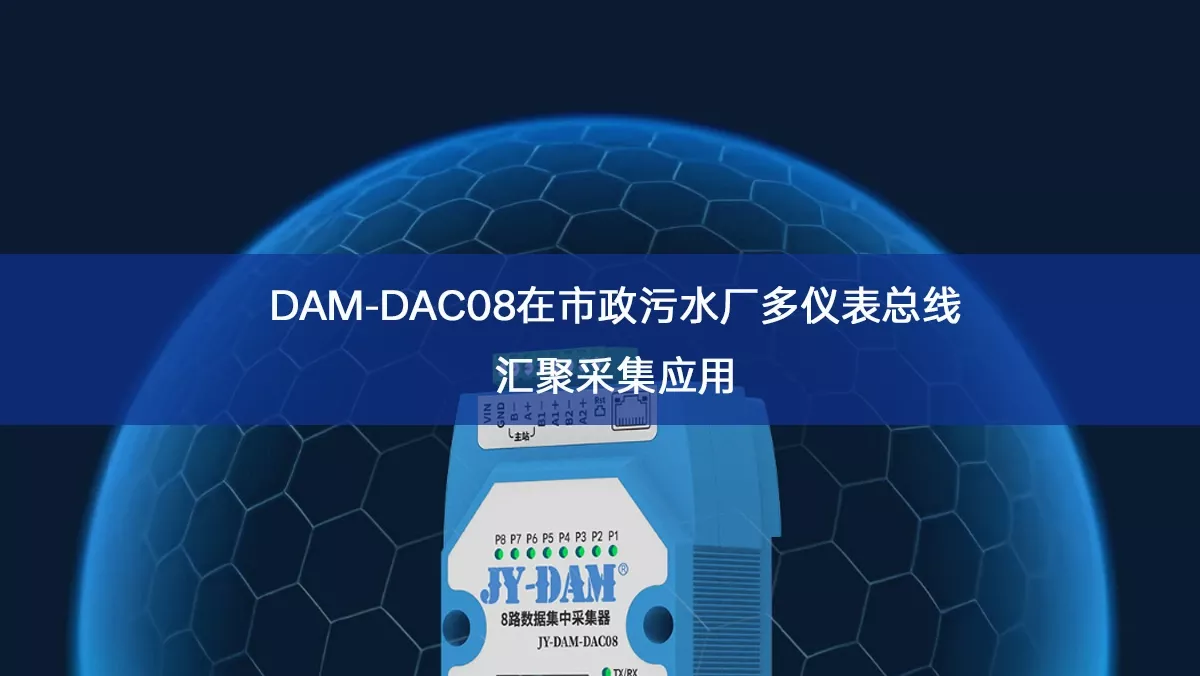

　　针对污水厂多仪表集中采集难题，项目选用JY‑DAM‑DAC08八路数据集中采集器作为总线汇聚核心设备。JY‑DAM‑DAC08是工业级8路数据集中采集器，搭载抢占式操作系统，支持主动轮询，具备1024个寄存器缓存；配置8路隔离RS485输入接口，输出1路RS485主站接口，供电DC9‑35V，支持DIN导轨安装，通道之间具备1500V光电隔离保护，适应泵房潮湿、强电磁干扰工况。

　　系统组网方案：按照污水工艺区域对现场仪表进行分组，生化池、曝气池、沉淀池、进水口、出水口的仪表分别接入DAC08不同的RS485从站通道，每一路通道相互电气隔离。每一路通道可以独立配置波特率、轮询地址列表、轮询周期以及超时重发参数，不同波特率的仪表无需修改本身参数即可接入系统。设备依靠抢占式操作系统后台并发主动轮询8路子总线，采集得到的水质参数统一存储至本机1024寄存器缓存区。

　　DAC08主站RS485接口对接现场PLC或者串口服务器，向上接入SCADA组态系统与环保上传平台。上层系统不再需要逐个访问分散的现场仪表，仅读取网关本地缓存寄存器即可一次性获取全部监测点位数据，极大降低PLC通讯负载，原有PLC程序改动量小，改造施工周期短。

　　设备具备离线状态标记功能，当某一路子总线出现仪表损坏、线路故障时，仅该通道标记异常，其余7路通道不受影响继续正常采集，运维人员通过监控数据即可快速定位故障分组，减少现场排查时间。硬件采用DC9‑35V宽压供电，可以直接使用控制柜24V直流电源；‑40℃~+85℃工业宽温，北方冬季无采暖控制柜、夏季高温闷热泵房均可长期稳定运行。设备配套调试软件、完整Modbus寄存器文档以及PLC通讯例程，方便工程师现场调试与二次开发。

　　项目实现效果通过JY‑DAM‑DAC08实现污水厂多区域水质仪表隔离分组采集，解决多波特率设备混接、单点故障全网中断、总线干扰、轮询周期过长等问题。整套系统保障水质监测数据连续稳定上传，为曝气控制、排泥调节、环保台账提供可靠的数据基础，既适用于新建市政污水处理厂，同样适配乡镇污水站自控系统升级改造项目。
