DAM‑DAC04/DAC08 园区配电室智能电表集中抄表方案

　　产业园区、商业综合体、学校医院需要实现能耗精细化管理，需要采集配电室、楼层配电箱内智能电表的电压、电流、功率、正向有功电能、峰谷电量等数据，完成分项能耗统计、能耗报表生成、能耗异常告警。目前市面上绝大多数多功能电表都支持Modbus‑RTURS485通讯，远程自动抄表已经成为能耗项目的标准配置。

　　很多能耗项目施工时，将多台电表直接并联在一条RS485总线，随着接入电表数量增加，抄表稳定性持续变差。不同厂家电表出厂波特率不统一，混接调试繁琐；一条总线挂载十几台电表，整体轮询周期长，平台批量抄表耗时长，高峰期漏抄丢包频发；配电室内部无功补偿、断路器投切会产生浪涌干扰，无隔离总线容易通讯异常；单台电表故障就会造成整条总线抄表中断，该区域全部电量数据缺失，影响能耗统计计费；串口服务器、PLC串口资源有限，新增电表点位就需要新增硬件，柜内布线复杂。

　　中小型楼宇、园区抄表项目选用JY‑DAM‑DAC04四路数据集中采集器；大型产业园区电表点位密集，升级使用JY‑DAM‑DAC08八路数据集中采集器。JY‑DAM‑DAC04工业级4路数据集中采集器，搭载抢占式操作系统，支持主动轮询，具备1024个寄存器缓存；配置4路隔离RS485输入接口，输出1路RS485主站接口，供电DC9‑35V，DIN导轨安装；JY‑DAM‑DAC08为8路隔离RS485输入，全部通道1500V光电隔离，‑40℃~+85℃工业级温度范围，适合配电柜密闭高温环境。

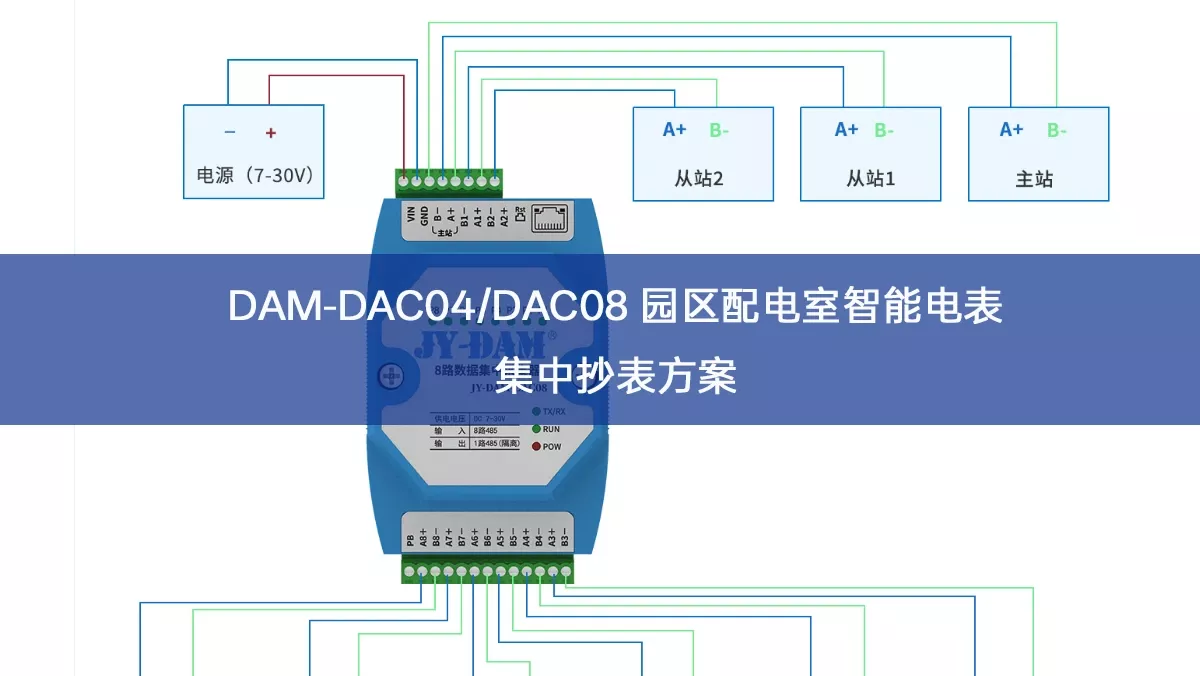

　　系统组网方案：按照配电柜、楼层对智能电表分组，每组电表自成子总线接入采集器独立隔离RS485通道，不同波特率电表分配至不同通道，不需要修改电表内部参数。设备抢占式操作系统独立轮询每一路总线，读取电压、电流、功率、累计电能，全部数据存入本机1024寄存器缓存。采集器主站RS485接口对接PLC、组态软件或者4GDTU，向上接入能源管理平台。能耗平台仅读取网关缓存寄存器，一次通讯即可获取本组全部电表数据，抄表效率大幅提升，漏抄概率显著下降。

　　硬件1500V光电隔离，抑制配电室浪涌、共模干扰，保障抄表稳定性；DC9‑35V宽压适配配电柜24V直流电源；标准DIN导轨安装，直接安装配电箱空余导轨位置，存量改造项目无需新增柜体。配置参数保存在设备本地，断电重启自动运行抄表任务。网关具备通道异常标记，单路总线故障不影响其余通道抄表，平台接收故障提醒，方便运维检修。设备输出标准Modbus‑RTU协议，兼容市面上绝大多数能耗组态软件、第三方云能耗平台，同时支持客户自研能耗管理系统对接。

　　项目实现效果整套方案充分利旧原有智能电表和现场布线，减少拆改工程量，控制项目预算，精简柜内硬件设备。实现电表自动远程抄表，完成分户、分区域分项计量，支撑峰谷电费统计、设备能耗分析，及时发现漏电、设备空转等异常能耗，助力楼宇节能管控。该方案适合写字楼、医院、学校、产业园区、商超综合体新建以及能耗改造项目。
