产品特点
供电电压:DC7-30V
通信波特率:2400,4800,9600,19200,38400(默认9600,可以修改)
通信协议:支持标准modbus RTU &ASCII协议;
可以设置0-255个设备地址,可以通过软件设置。
产品功能
10路12位分辨率模拟量输入
产品选型
型号 | modbus | RS232 | RS485 | USB | WiFi | 模拟量 |
DAM1000AI-YD-RS232 | ● | ● | 10 | |||
DAM1000AI-YD-RS485 | ● | ● | 10 |
主要参数
参数 | 说明 |
数据接口 | RS485、RS232 |
额定电压 | DC 7-30V |
电源指示 | 1路LED指示 |
输出指示 | 10路LED指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 100*70*35mm |
安装方式 | 35mm卡轨安装 |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、控制软件; |
重量 | 60g |

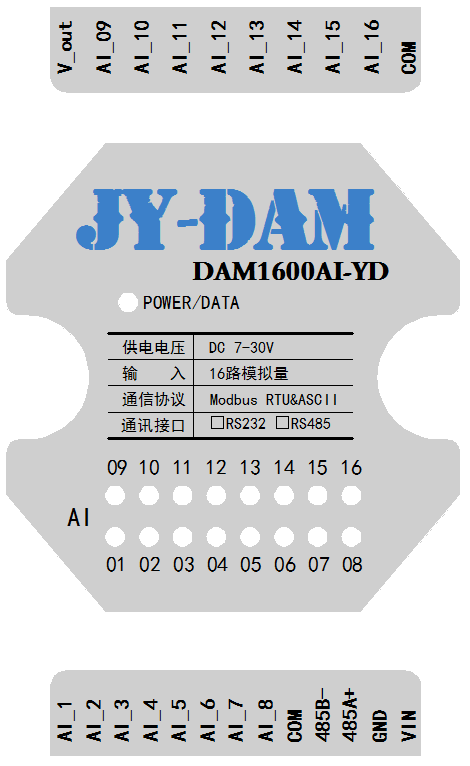

接口说明
VIN为供电电源正极,GND为供电电源负极。
接线方式
模拟量接线示意图

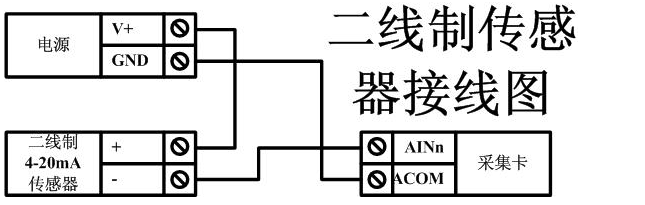

二线制:

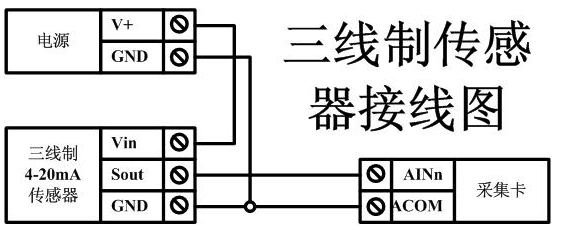

三线制:

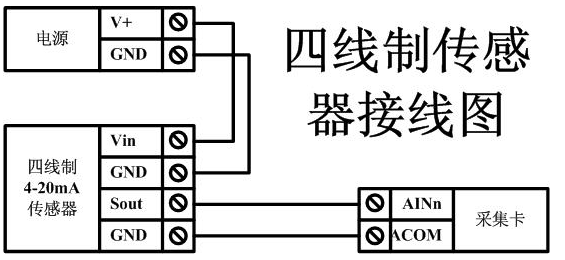

四线制:
RS485级联接线方式

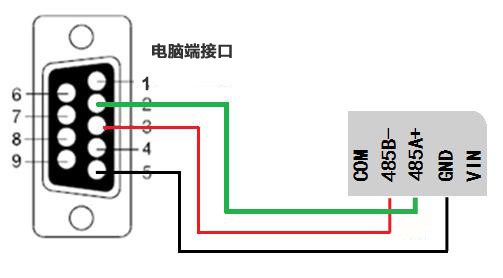

RS232接线连接方式

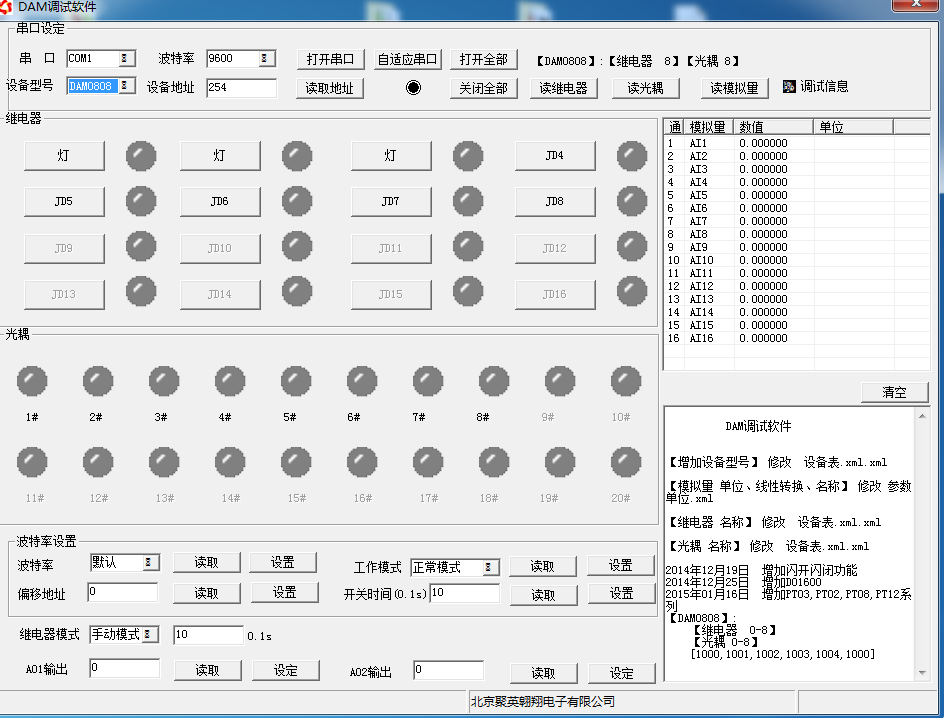

测试软件说明
软件功能:
开关量状态查询
调试信息查询
偏移地址的设定
工作模式功能及设置

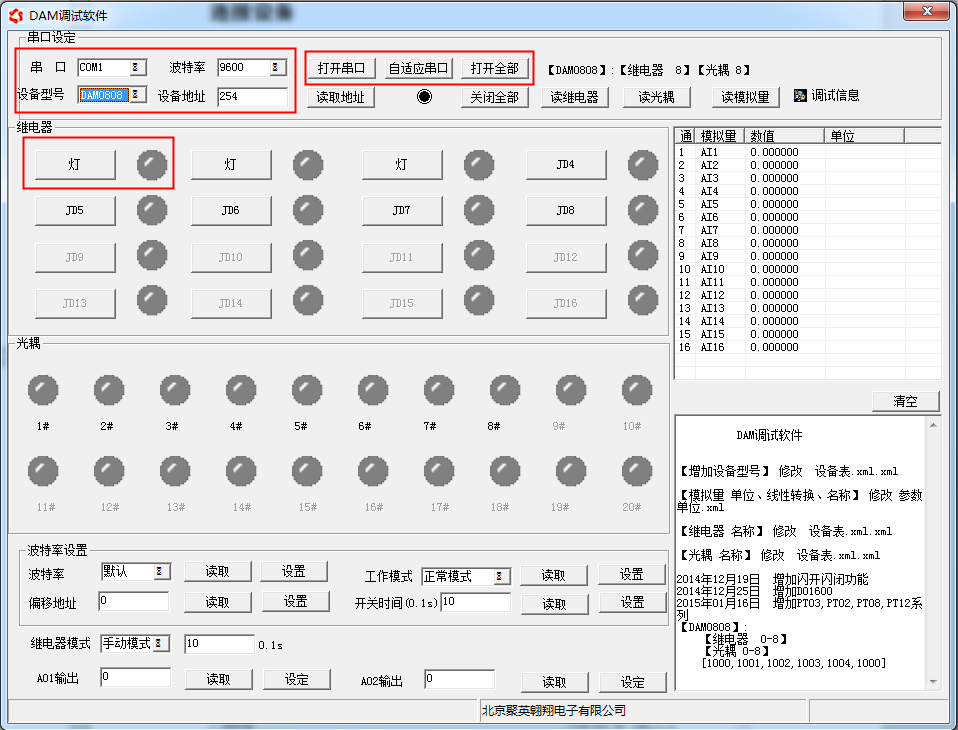

连接设备
打开“聚英翱翔DAM调试软件”;串口设定栏:串口选择您电脑对应COM口,波特率选择设备默认波特率(9600)(未自己设置过波特率前),设备地址填写“254”(254为设备的广播地址),设备型号选择相对应型号,设置好以上设备的4个参数后点击打开串口,点击继电器按钮“JD1”若继电器反应则连接成功。
设备地址的更改方法
设备地址的介绍
本设备是没有拨码开关的设备,所以设备地址 = 偏移地址。

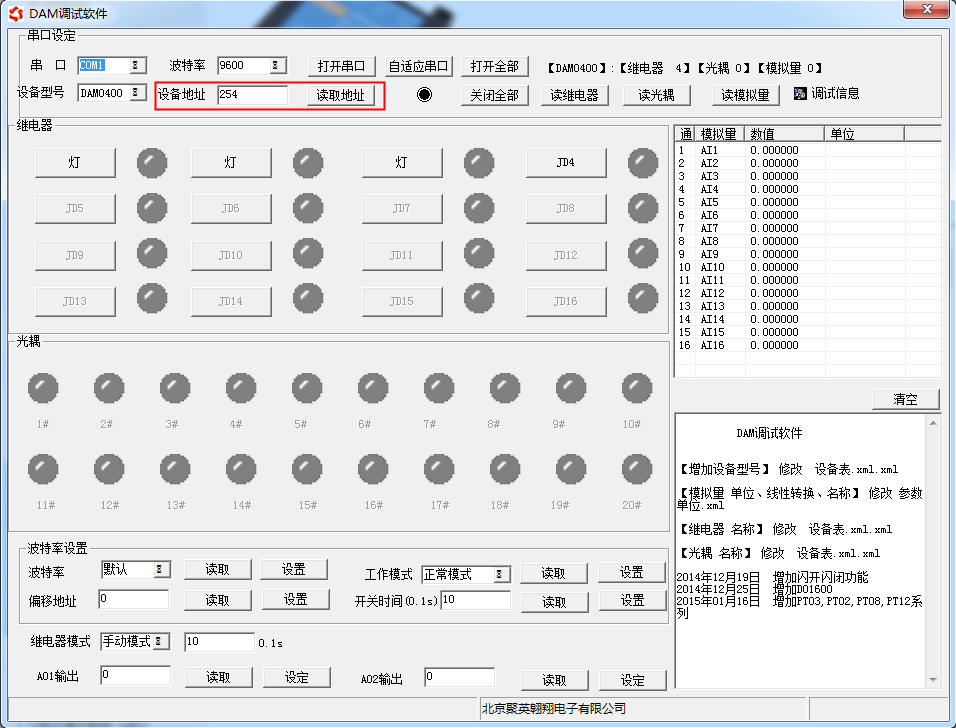

设备地址的读取
点击软件上方“读取地址”

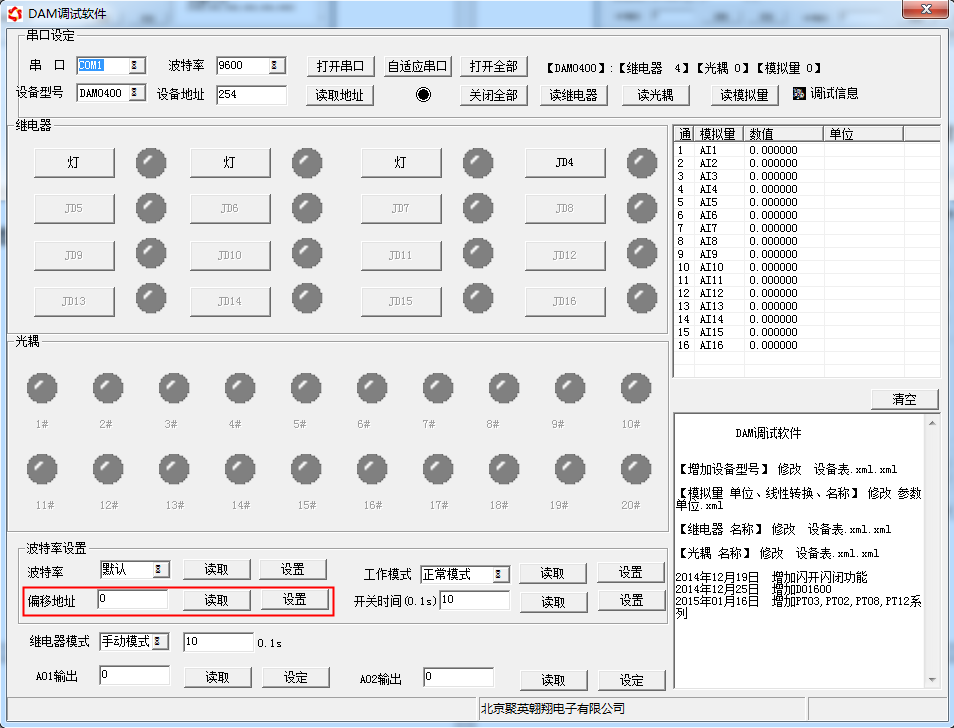

偏移地址的设定与读取
点击软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

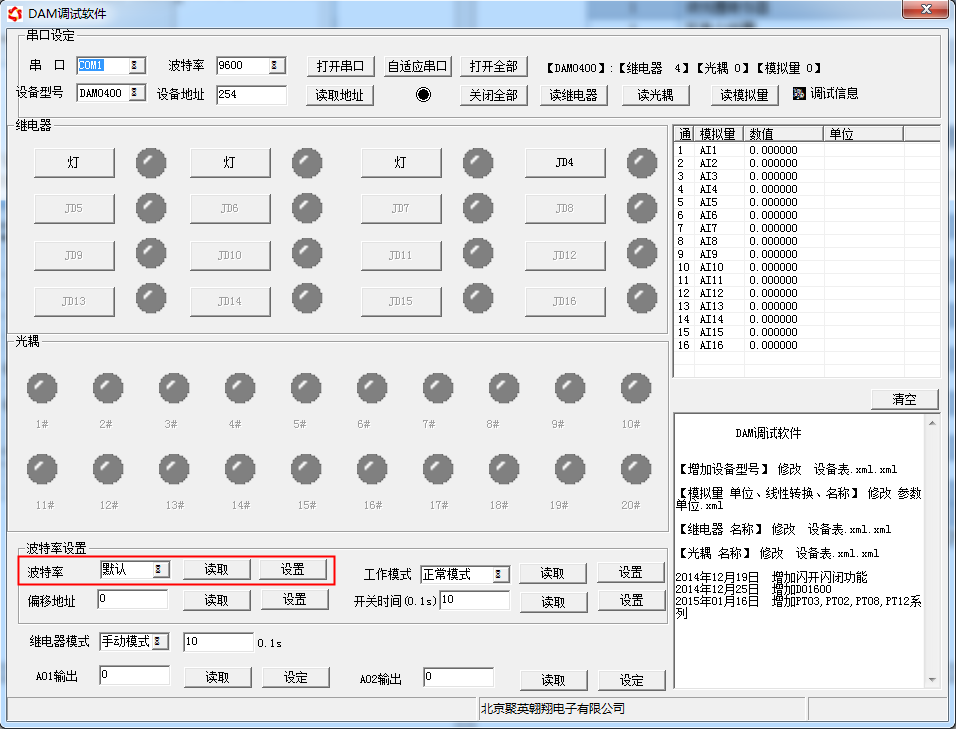

波特率的读取与设置
点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
通讯指令示例
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版下载地址:http://www.juyingele.com.cn/software/software/Modbus POLL软件及使用教程.rar
本产品支持modbus RTU 格式。
Modbus寄存器说明
本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15
配置参数 | ||
通信波特率 | 41001 | 见下表波特率数值对应表,默认为0,支持0-6,该寄存器同时决定RS232和RS485的通信波特率 |
备用 | 41002 | 备用,用户不可写入任何值。 |
设备组号 | 41003 | 用于扩展设备使用。 组号取值范围:0,1,2,3,4,5,6,7 设备地址=设备组号*32+组内地址 |
备用 | 41004 | 用户可以使用,存储用户数据 |
备用 | 41005 | 用户可以使用,存储用户数据 |
只读参数 | ||
设备地址 | 31002 | Modbus访问的地址 |
指令生成说明
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS485总线可以挂载多个设备。

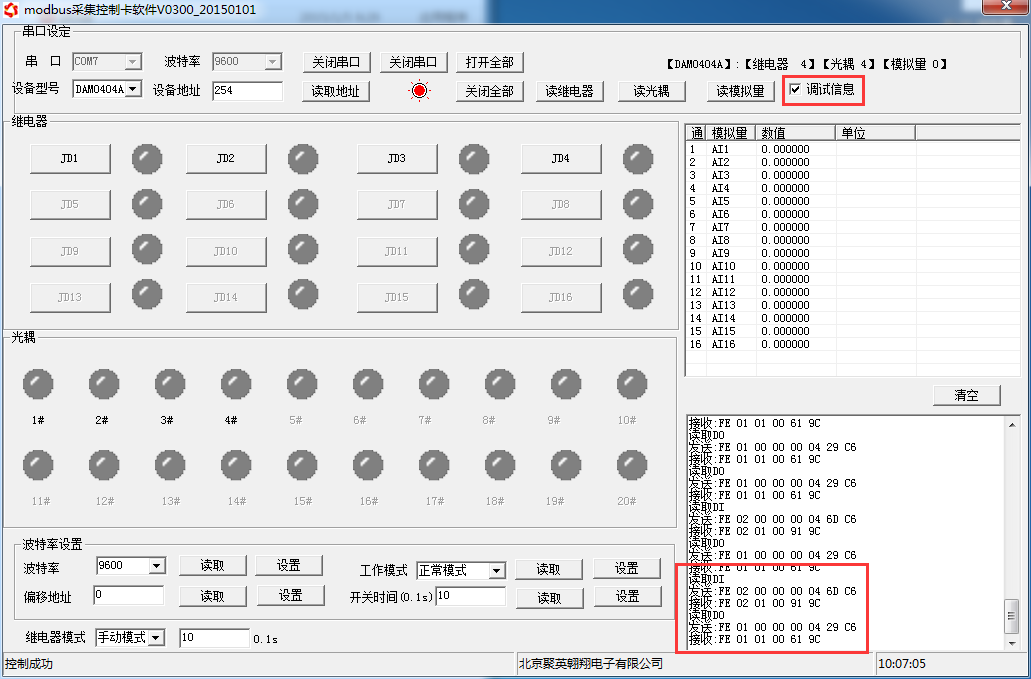

指令可通过“聚英翱翔DAM系列配置软件”,的调试信息来获取。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成
查询第1路模拟量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查询第2路模拟量 | FE 04 00 01 00 01 74 05 |
查询第3路模拟量 | FE 04 00 02 00 01 84 05 |
查询第4路模拟量 | FE 04 00 03 00 01 D5 C5 |
查询第5路模拟量 | FE 04 00 04 00 01 64 04 |
查询第6路模拟量 | FE 04 00 05 00 01 35 C4 |
查询第7路模拟量 | FE 04 00 06 00 01 C5 C4 |
查询第8路模拟量 | FE 04 00 07 00 01 94 04 |
查询第9路模拟量 | FE 04 00 08 00 01 A4 07 |
查询第10路模拟量 | FE 04 00 09 00 01 F5 C7 |
详解:
1:查询模拟量
发送码:FE 04 00 00 00 01 25 C5
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 |
模拟返回信息:
返回码:FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04指令 | 返回指令:如果查询错误,返回0x82 |
02 | 字节数 | 返回状态信息的所有字节数 |
00 00 | 查询的AD字 | 0x0227,即十进制551,为查询的模拟量的值 |
AD 24 | CRC16 |
产品参数
| 参数 | 说明 |
|---|---|
| 硬件参数 | |
| 通道数量 | 12路PT100 |
| 传感器 | 2线制、3线制 |
| 测温范围 | -200℃-650℃ |
| AD转换 | 24位AD转换 |
| 测量频率 | 10HZ 每路同时测量 |
| 分辨率 | 0.01 |
| 测温精度 | ±0.1℃ |
| 电源指示 | 1路红色LED指示(不通讯慢闪,通讯快闪) |
| 尺寸 | 179*48*40 |
| 安装方式 | 35mm导轨安装或四角螺丝(3-4mm螺栓)固定 |

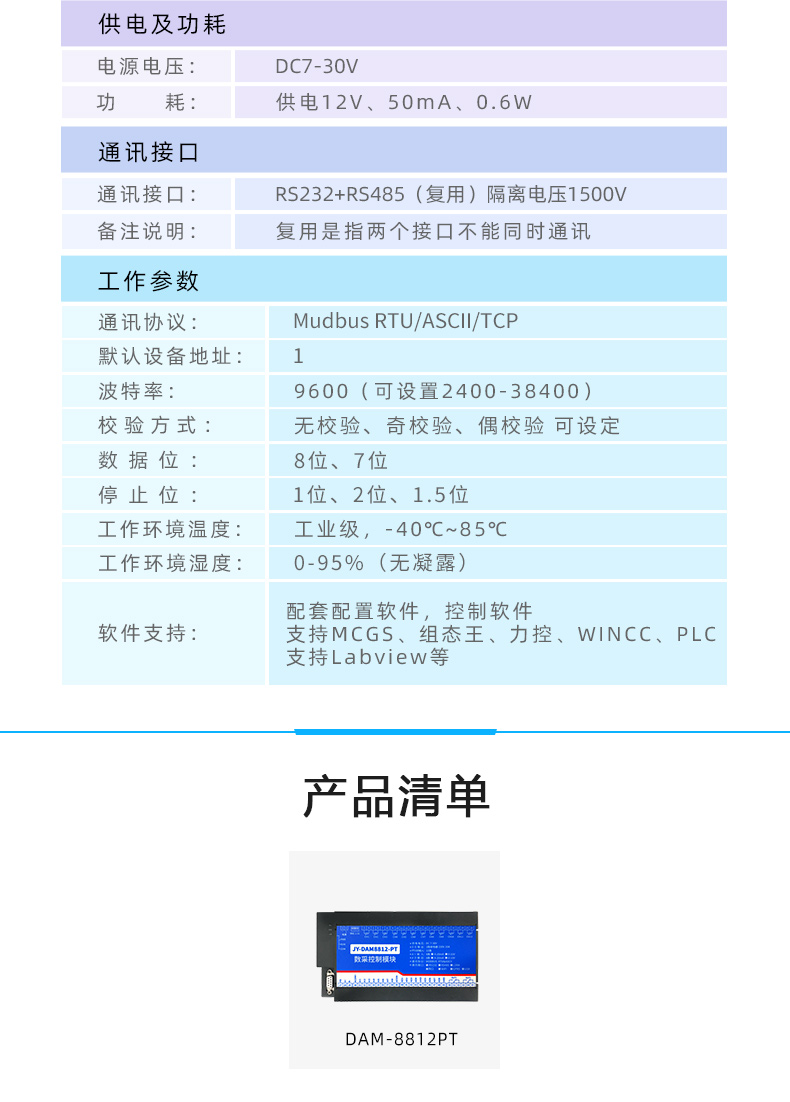

| 供电及功耗 | |
| 电源电压 | DC7-30V |
| 功耗 | 供电12V、50mA、0.6W |
| 通讯接口 | |
| 通讯接口 | RS232+RS485(复用)隔离电压1500V |
| 备注说明 | 复用是指两个接口不能同时通讯 |
| 工作参数 | |
| 通讯协议 | Modbus RTU/ASCII/TCP |
| 默认设备地址 | 1 |
| 波特率 | 9600(可设置2400-38400) |
| 校验方式 | 无校验、奇校验、偶校验 可设定 |
| 数据位 | 8位、7位 |
| 停止位 | 1位、2位、1.5位 |
| 工作环境温度 | 工业级,-40℃~85℃ |
| 工作环境湿度 | 0-95%(无凝露) |
| 软件支持 | 配套配置软件,控制软件;支持MCGS、组态王、力控、WINCC、PLC;支持Labview等 |

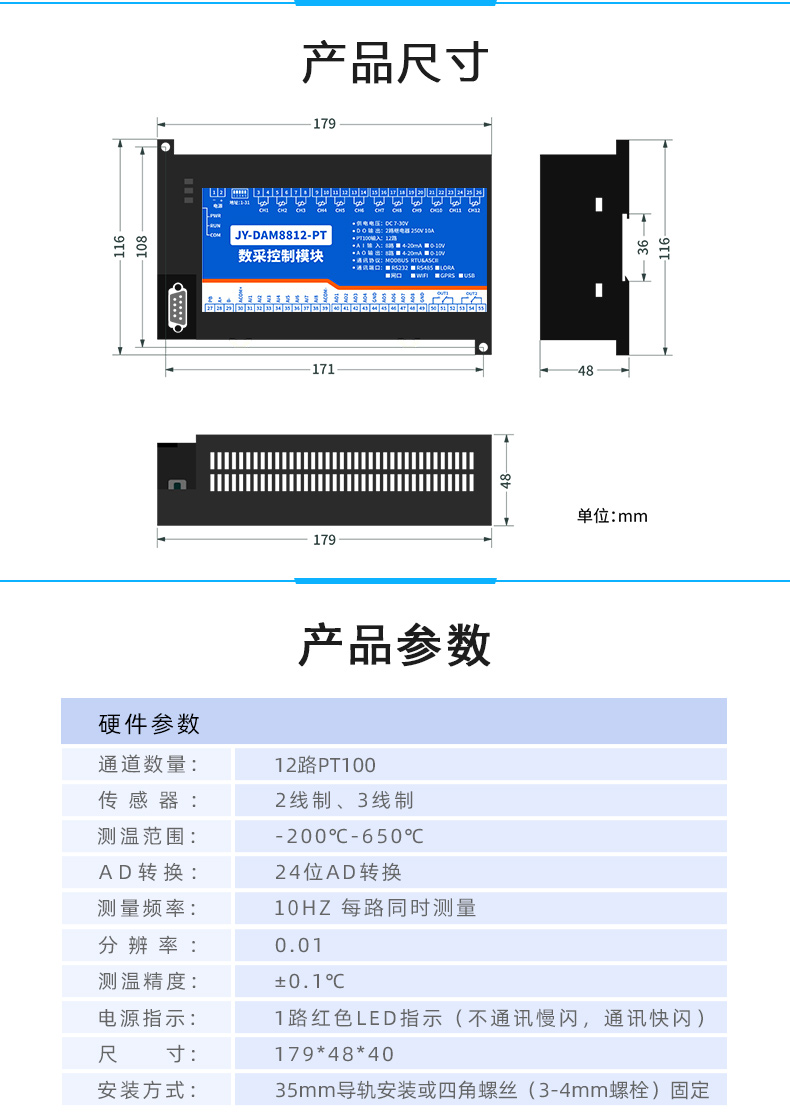

产品尺寸
