DI返回指令如何解析

2022-03-25 14:36:27| | 0

  以DAM0404指令作为演示

  查询光耦(4路光耦)

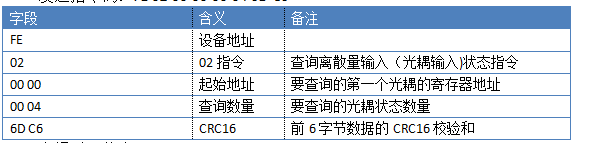

  发送指令码:FE 02 00 00 00 04 6D C6


     光耦返回信息:

  返回码:FE 02 01 00 91 9C


        例如返回指令查询状态为 FE 02 01 03 D1 9D

  FE为设备地址,02为查询指令,01为返回来字节数量,03为现在状态,最后为校验位。

  03为现在状态:

  03为十六进制数据,需要转换为二进制为0011

  状态需要从右往左看,

  0 0 1 1


  即当前为第一路通道和第二路通道为打开状态。
