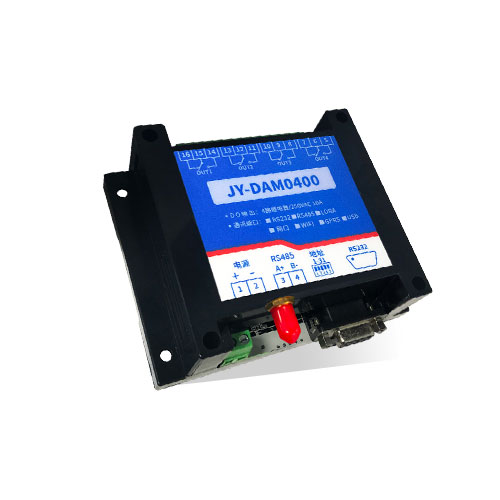

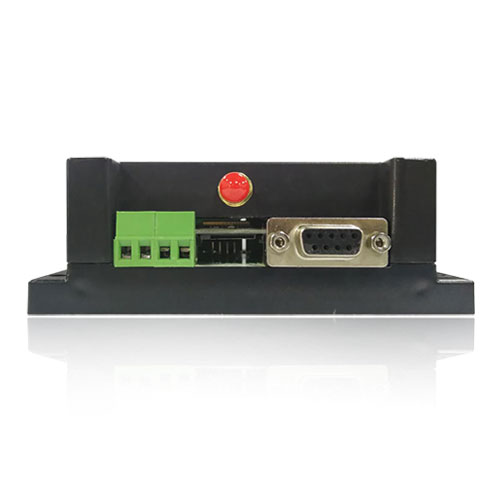

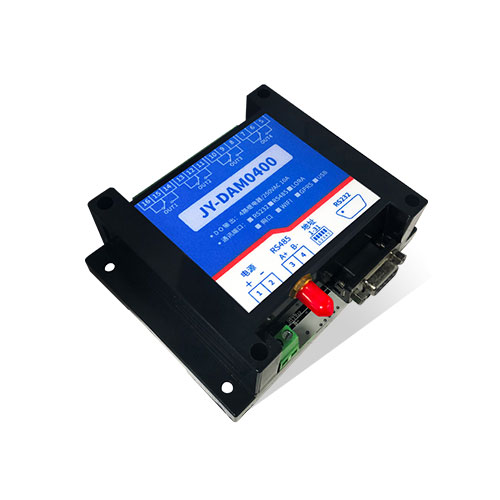

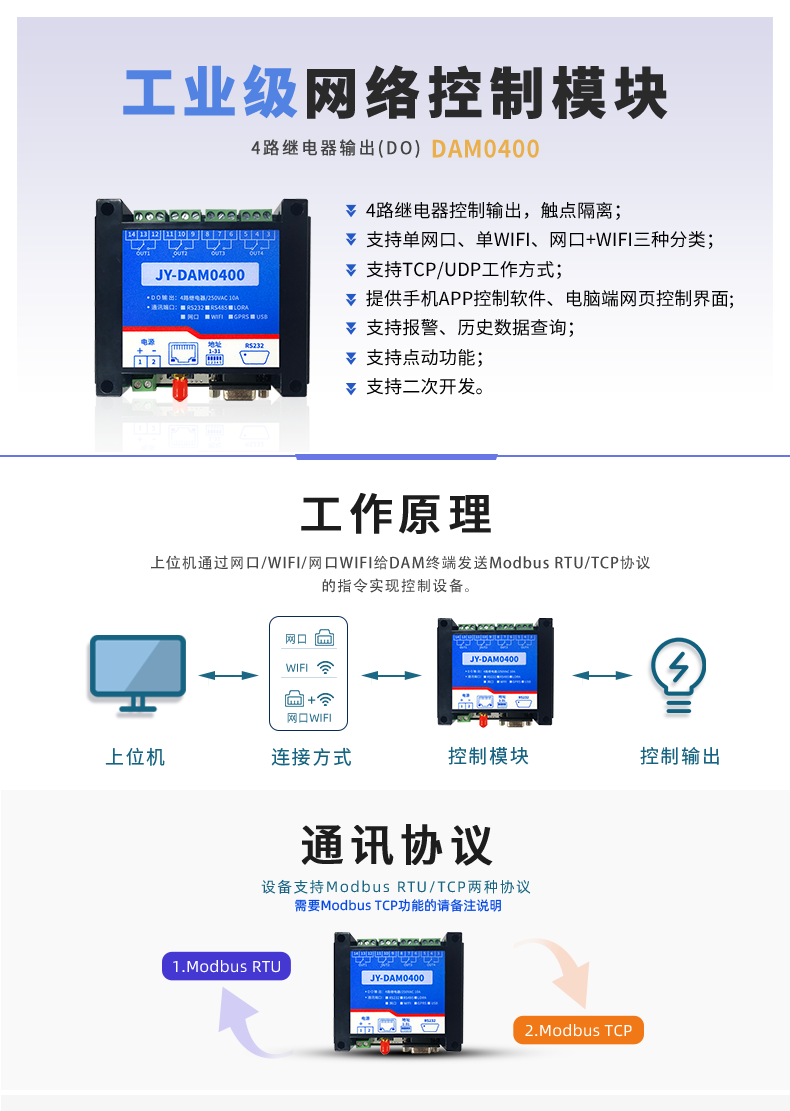

l 供电电压 DC7-40V;
l 继电器输出触点隔离;
l 通讯接口支持网口;
l 通信波特率: 2400,4800,9600,19200,38400 (可以通过软件修改,默认 9600);
l 通信协议:支持标准 modbus RTU 协议;
l 具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间 自动关闭。

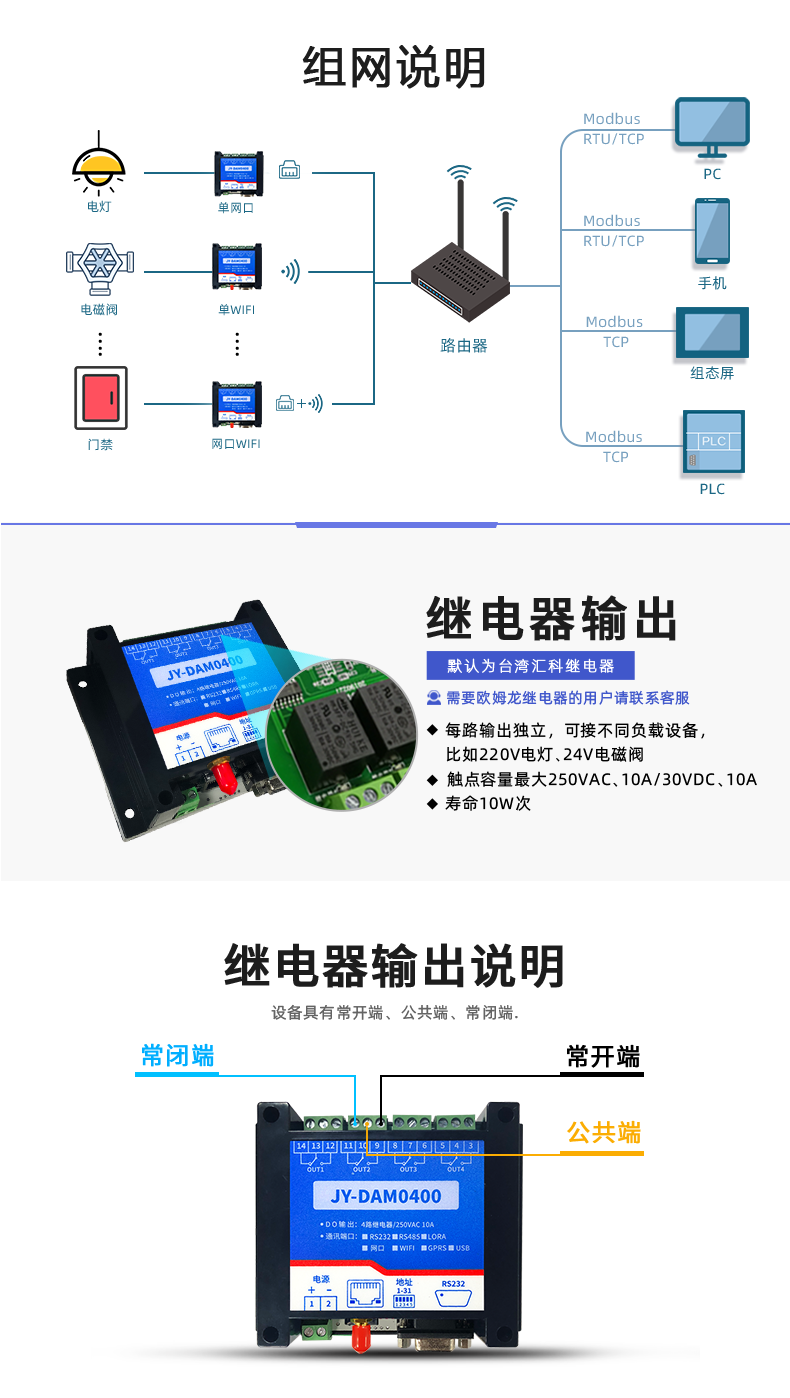

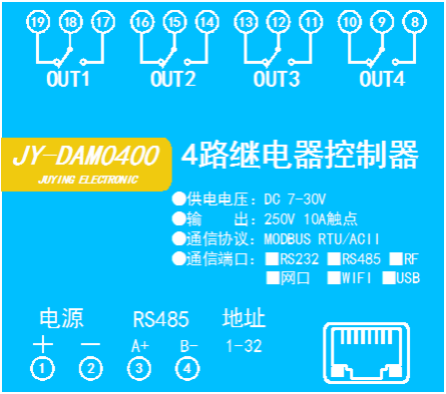

l 四路继电器控制;
l 通过网线远距离操控。
|
型号 |
modbus |
RS232 |
RS485 |
USB |
RJ45 |
继电器 |
|
DAM0400-NET |
● |
● |
4 |
|

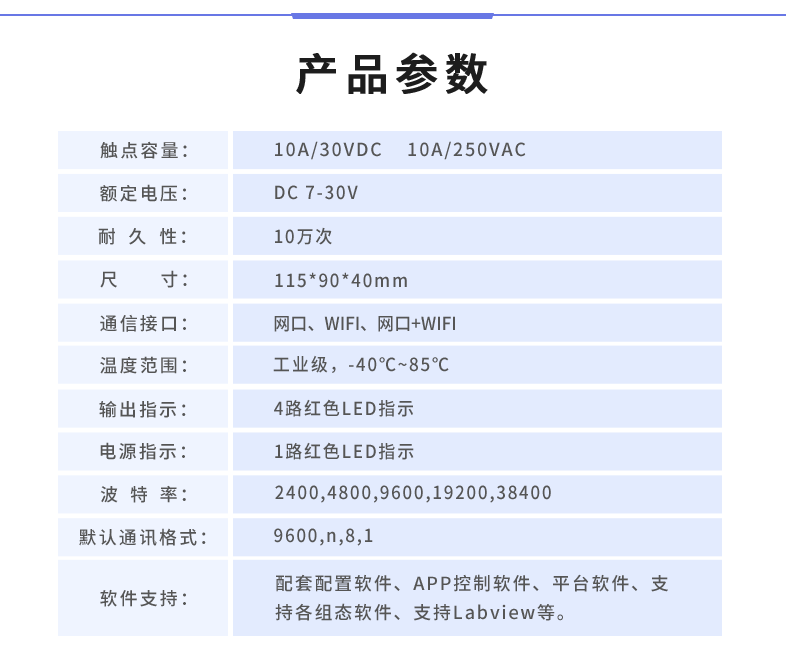

参数 |
说明 |
|
触点容量 |
10A/30VDC 10A/250VAC |
|
耐久性 |
10万次 |
|
数据接口 |

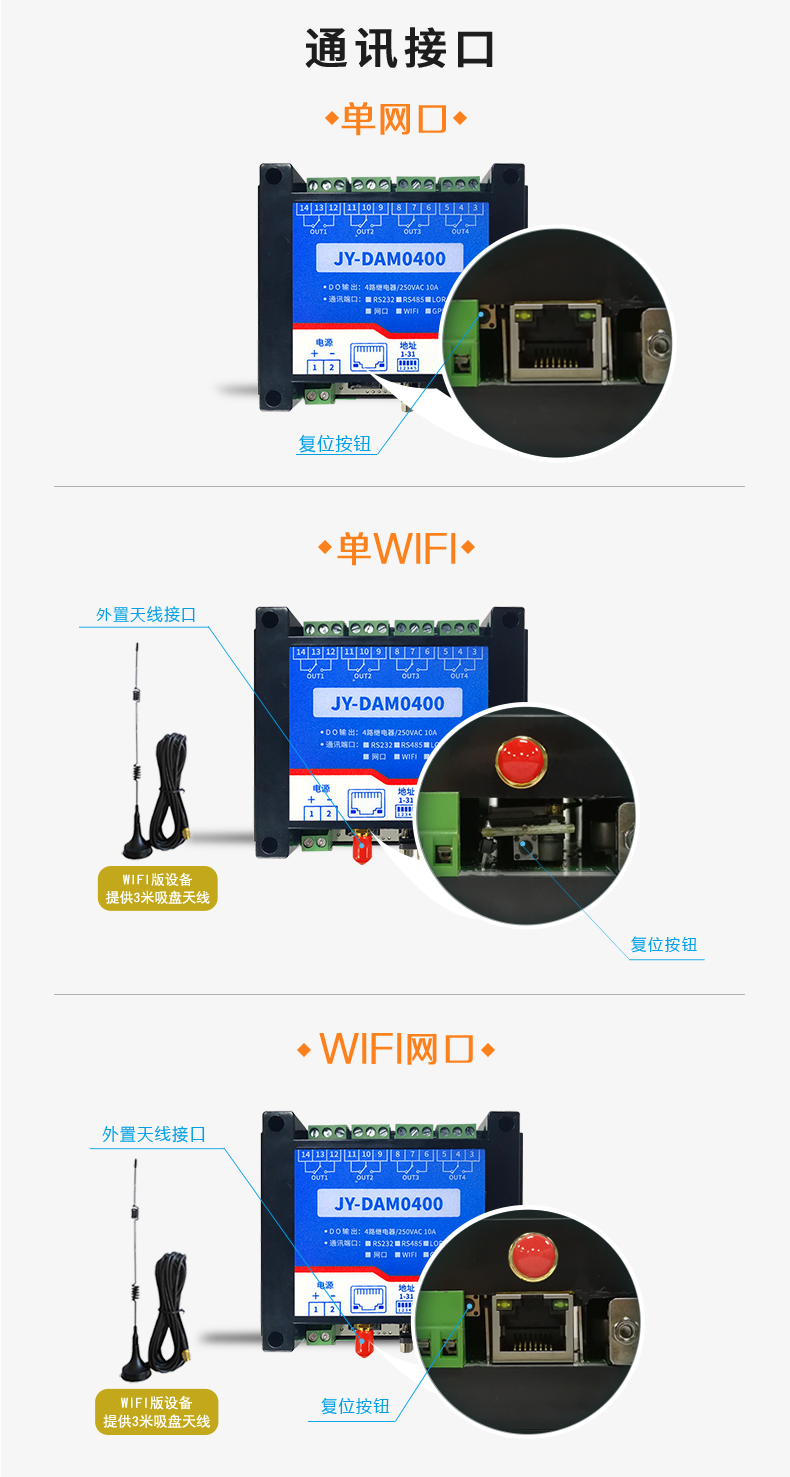

RJ45以太网口、WIFI |
|
额定电压 |
DC 7-40V |
|
电源指示 |
1路红色 LED 指示(不通信时常亮,通信时闪烁) |
|
输出指示 |
4路红色 LED 指示 |
|
温度范围 |
工业级,-40℃~85℃ |
|

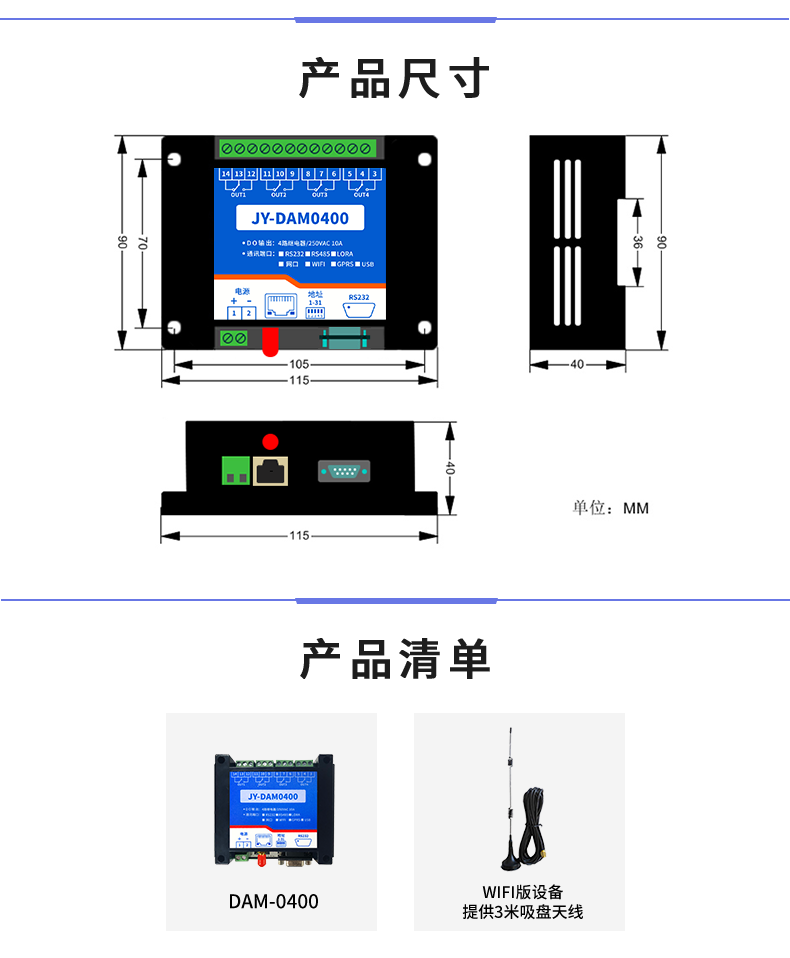

尺寸 |
115*95*41mm |
|
重量 |
330g |
|
默认通讯格式 |
9600,n,8,1 |
|
波特率 |
2400,4800,9600,19200,38400 |
|
软件支持 |
配套配置软件、控制软件; 支持各家组态软件; 支持 Labviewd 等 |

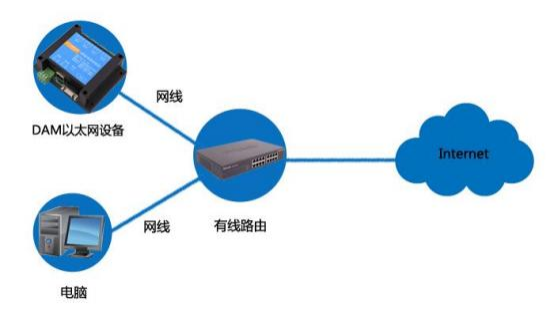

DAM 以太网设备需和 PC 端 IP 处于同一网段下,当 PC 端有线和无线网络都接入时,禁用 无线网络,连接有线网络。进行设备参数及工作模式配置。

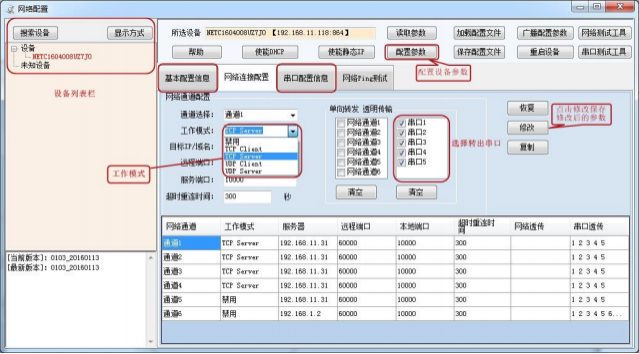

使用“以太网配置软件”(相关下载内下载),配置设备的设备地址及设备的网络通信模式。 详细配置方法参见“以太网配置软件使用说明”文档。
软件下载地址:http://www.juyingele.com.cn/software/jynet/以太网配置软件.rar

设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。

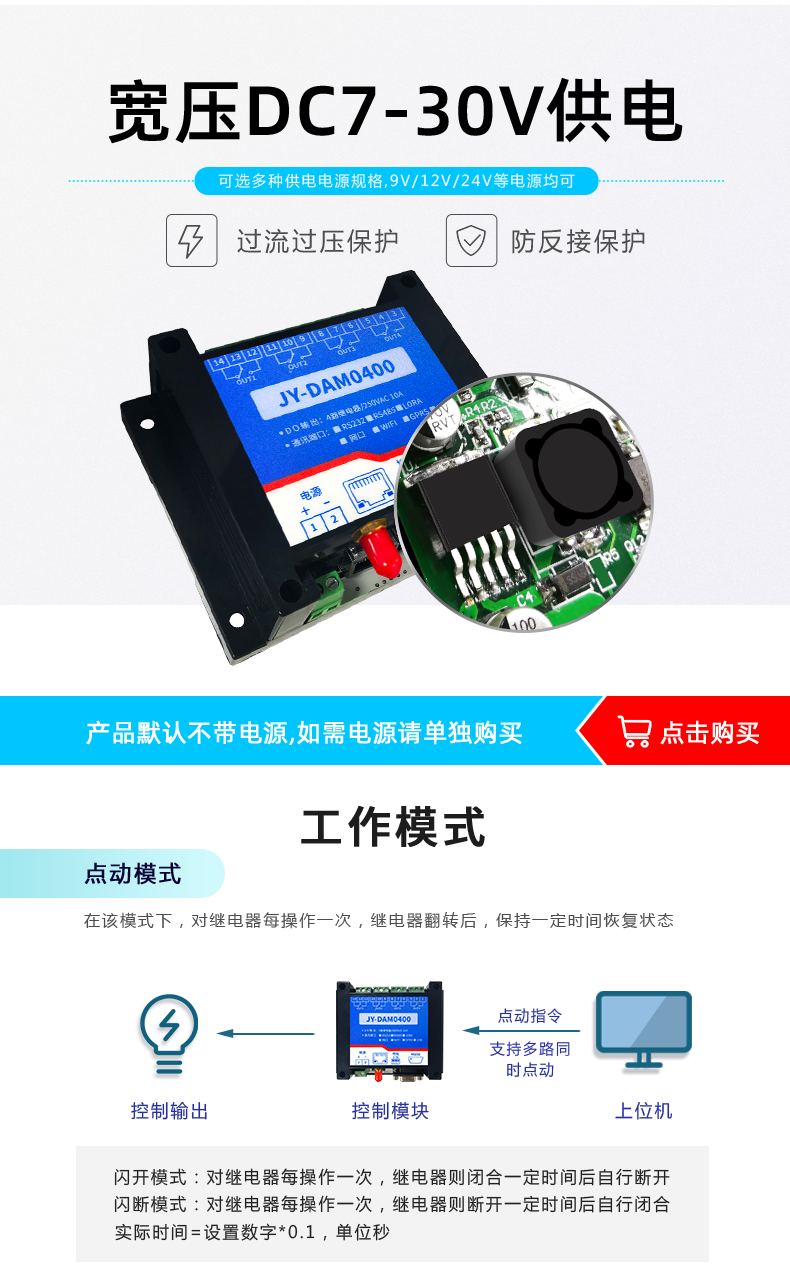

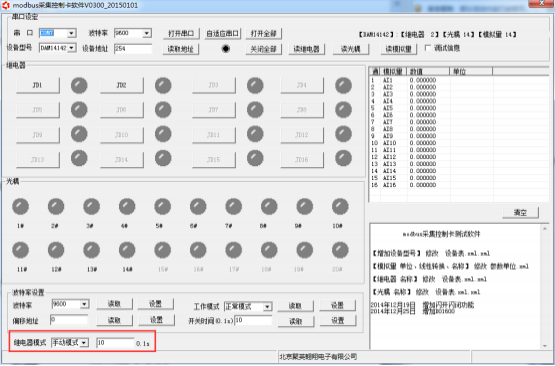

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时 闭合);
闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】 =设置数字*0.1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭 合;
闪开闪断模式不能写入设备内部,可以通过发送指令实现,聚英组态软件上 即可实现此功能。

注: 闪断闪开模式不能写入设备芯片内, 软件上选择闪断闪开模式后,所有 通道都为闪断闪开模式下,可通过发送单个通道的闪断闪开指令来进行单个通道的控制,不影响其他通道的正常控制。

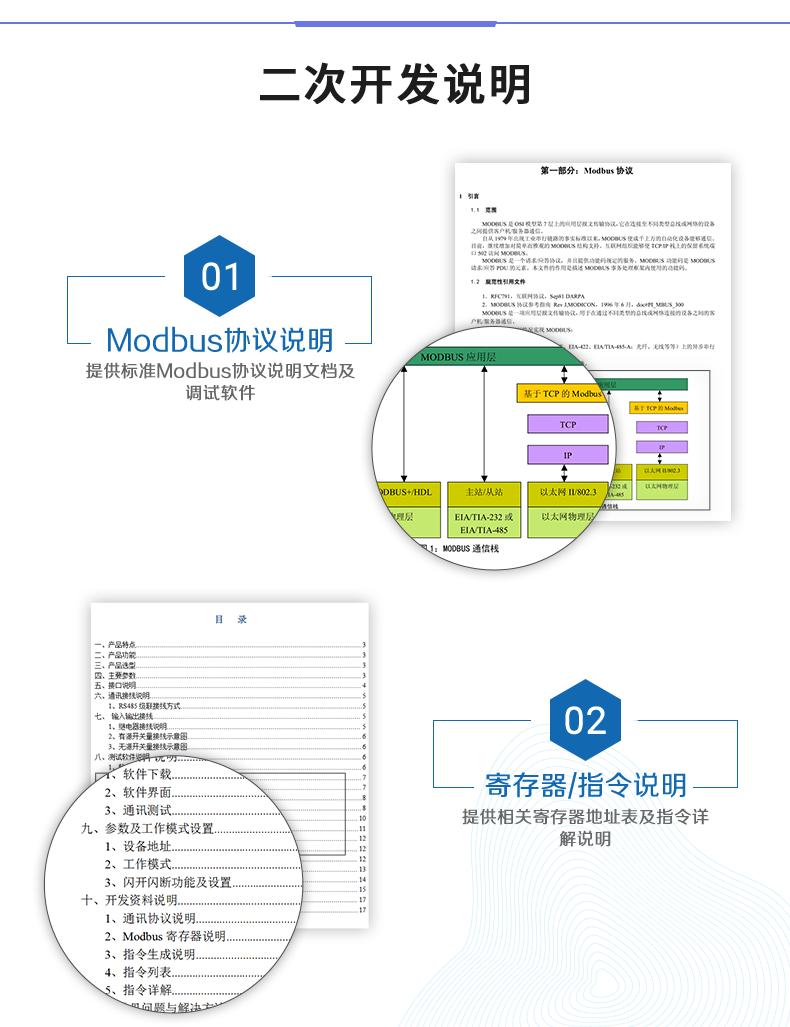

本产品支持标准 modbus 指令,有关详细的指令生成与解析方式,可根据本 文中的寄存器表结合参考《MODBUS 协议中文版》 即可。
Modbus 协议中文版参考:
http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar
本产品支持 modbus RTU 格式。
本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15
|
指令码 |
含义 |
|
1 |
读线圈寄存器 |
|
5 |
写单个线圈 |
|
15 |
写多个线圈寄存器 |
线圈寄存器地址表:
|
寄存器名称 |
寄存器地址 |
说明 |
|
|
线圈控制 |
|||
|
线圈 1 |
写线圈 1 号指令码 |
0x0001 |
第一路继电器输出 |
|
线圈 2 |
0x0002 |
第二路继电器输出 |
|
|
线圈 3 |
0x0003 |
第三路继电器输出 |
|
|
线圈 4 |
0x0004 |
第四路继电器输出 |
|
|
配置参数 |
|||
|
通信波特率 |
保持寄存器 |
41001 |
见下表波特率数值对应表,默认为 0 , 支持 0-5 ,该寄存器同时决定 RS232 和 RS485 的通信波特率 |
|
备用 |
41002 |
备用,用户不可写入任何值。 |
|
|
偏移地址 |
41003 |
设备地址=偏移地址+拨码开关地址 |
|
|
工作模式 |
41004 |
用户可以使用,存储用户数据 |
|
|
延迟时间 |
41005 |
用户可以使用,存储用户数据 |
|
备注:
①:Modbus 设备指令支持下列Modbus 地址:
00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)
30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)
采用 5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。
地址 1 从 0 开始,如 00001 对应 0000。
波特率数值对应表
|
数值 |
波特率 |
|
0 |
9600 |
|
1 |
2400 |
|
2 |
4800 |
|
3 |
9600 |
|
4 |
19200 |
|
5 |
38400 |
③:继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地 址来查询,但控制只能使用 00001---00002 地址。
30002 地址数据长度为 16bit 。最多可表示 16 个继电器。
对应结果如下:
|
Bit |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
继电器 位置 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。
同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002 都对应到指定的硬件上。
寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的 254 为广播地址。当 总线上只有一个设备时,无需关心拨码开关地址,直接使用254 地址即可,当总线上有多个 设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232 总线为 1 对 1 总线,即总线上只能有两个设备,例如电脑与继电器板卡,
只有 485 总线才可以挂载多个设备。

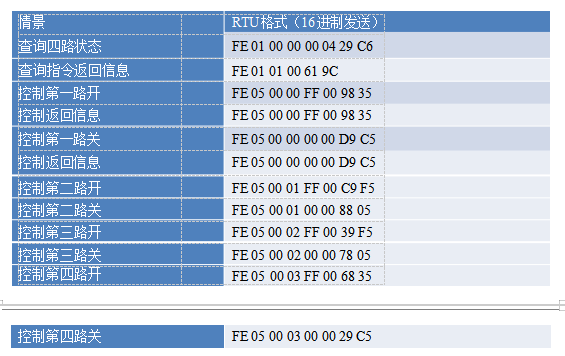

指令可通过“聚英翱翔 DAM 调试软件”,的调试信息来获取。


指令生成说明:对于下表中没有的指令,用户可以自己根据 modbus 协议生成,对于继 电器线圈的读写,实际就是对 modbus 寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态,实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

控制 1 路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
05 |
05 指令 |
单个控制指令 |
|
00 00 |
地址 |
要控制继电器寄存器地址 |
|
FF 00 |
指令 |
继电器开的动作 |
|
98 35 |
CRC16 |
前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
05 |
05 指令 |
单个控制指令 |
|
00 00 |
地址 |
要控制继电器寄存器地址 |
|
FF 00 |
指令 |
继电器开的动作 |
|
98 35 |
CRC16 |
前 6 字节数据的CRC16 校验和 |
查询4 路继电器
发送码:FE 01 00 00 00 04 29 C6
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
01 |
01 指令 |
查询继电器状态指令 |
|
00 00 |
起始地址 |
要查询的第一个继电器寄存器地址 |
|
00 04 |
查询数量 |
要查询的继电器数量 |
|
29 C6 |
CRC16 |
前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
返回码:FE 01 01 00 61 9C
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
01 |
01 指令 |
返回指令:如果查询错误,返回 0x81 |
|
01 |
字节数 |
返回状态信息的所有字节数。1+(n-1)/8 |
|
00 |
查询的状态 |
返回的继电器状态。 Bit0:第一个继电器状态 |
|
Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
||
|
61 9C |
CRC16 |
前 6 字节数据的CRC16 校验和 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
10 |
10 指令 |
查询输入寄存器指令 |
|
00 03 |
继电器地址 |
要控制的器地址 |
|
00 02 |
控制命令数 量 |
要对继电的命令个数 |
|
04 |
字节数 |
控制信息命令的的所有字节数。1+(n-1)/8 |
|
00 04/00 02 |
指令 |
闪开闪闭指令 |
|
00 0A |
延时时间 |
00 0A 为十六进制换为十进制则为间隔时间 |
|
00 D8 |
CRC16 |
返回码:FE 10 00 03 00 02 A5 C7
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
10 |
10 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 03 |
设备地址 |
查询设备的地址 |
|
00 02 |
接收命令数 |
设备接受的命令个数 |
|
A5 C7 |
CRC16 |
校验位 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 04 01 FF 31 D2
全断发送码:FE 0F 00 00 00 04 01 00 71 92
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
0F |
0F 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 00 |
起始地址 |
|
|
00 04 |
控制数量 |
控制的继电器数量 |
|
01 |
字节数 |
发送命令字节数 |
|
FF (或 00) |
全开全关命令 |
FF 全开命令 00 全关命令 |
|
31 D2(或 71 92) |
CRC16 |
校验位 |
全断全开返回码:FE 0F 00 00 00 04 40 07
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
0F |
0F 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 00 |
起始地址 |
|
|
00 04 |
数量 |
返回信息的继电器数量 |
|
40 07 |
CRC16 |
校验位 |

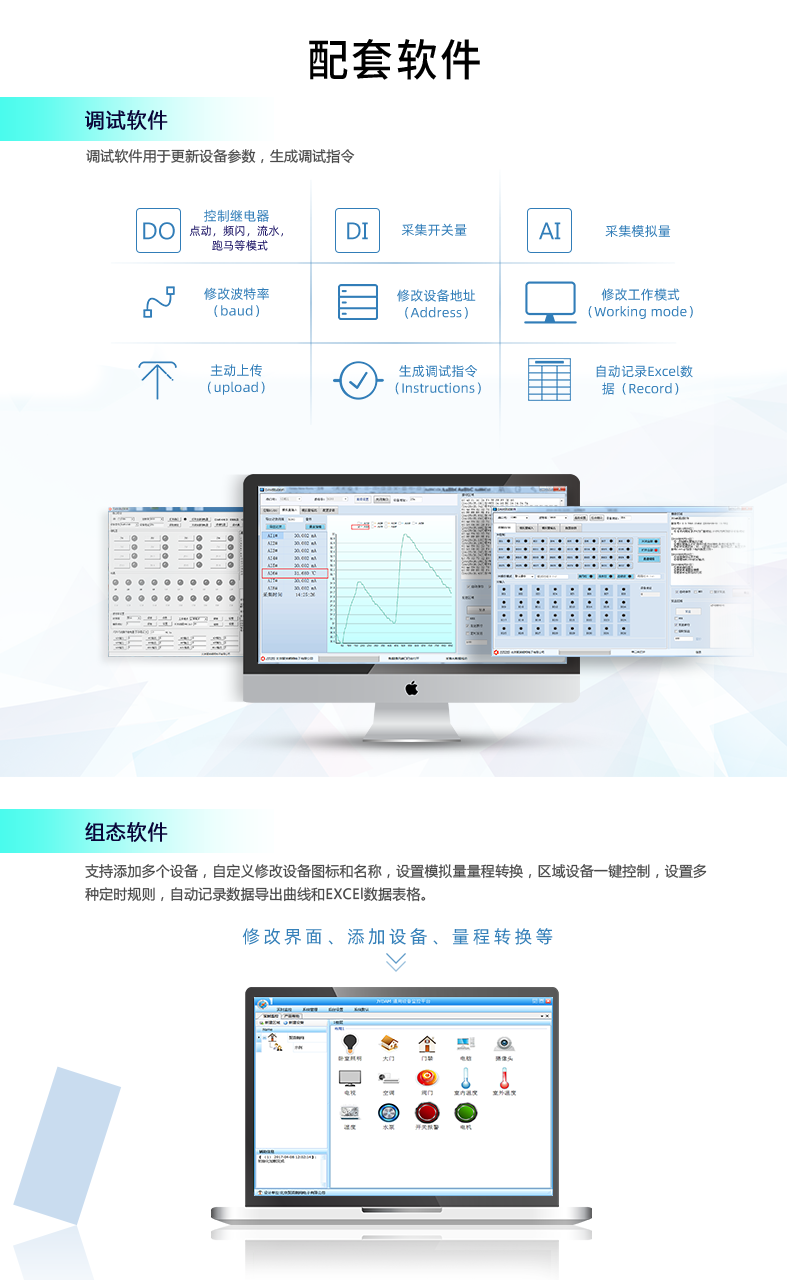

软件名称:聚英组态软件
软件下载链接地址:http://pan.baidu.com/s/1ntPZK4h

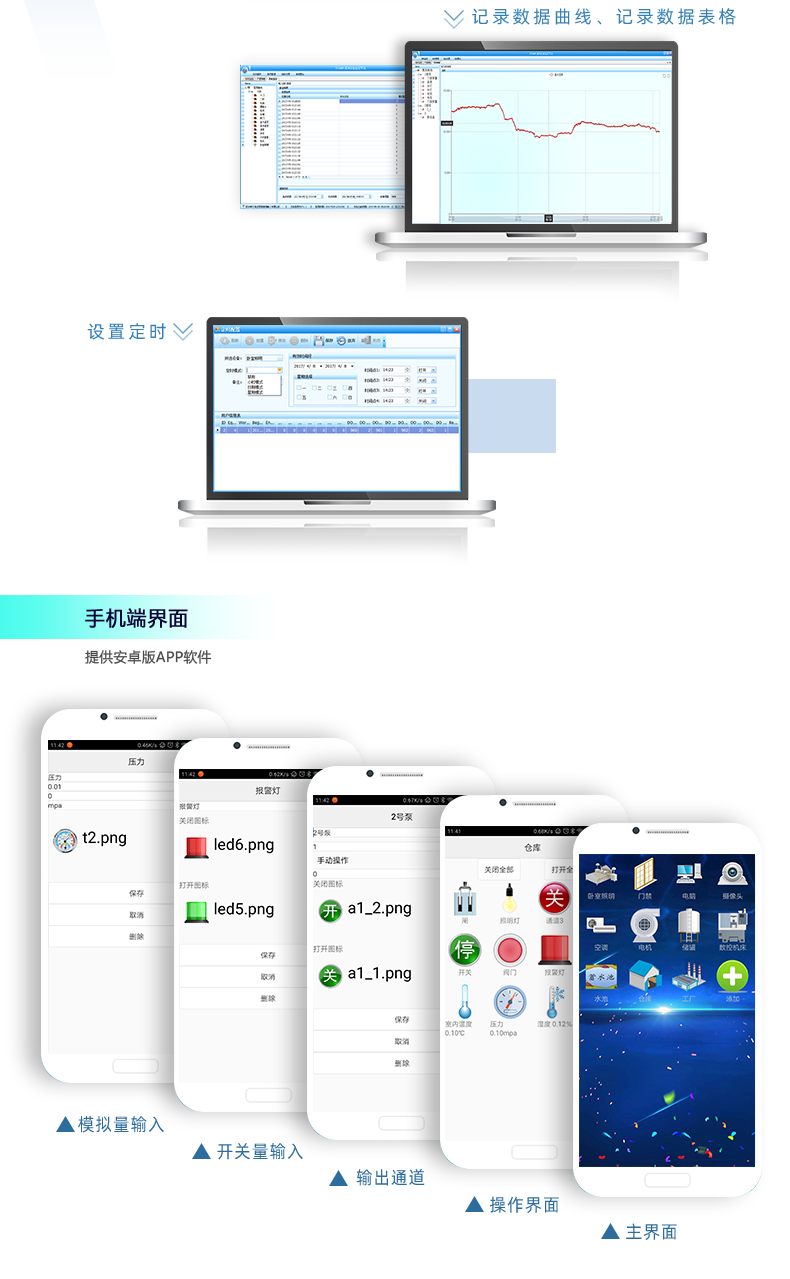

本软件适用与我公司的 DAM 系列设备连接使用,支持串口、WiFi 等通讯方式。软件 更加人性化,能够自主的添加、删除、修改。有清晰的框架结构,便于管理,可实时显示设 备状态及采集的数据,可查询历史操作导出历史数据 excel 表格
人员管理结构包含:系统管理员、管理员、操作员、监视员。
设备管理结构包含:区域、设备组、设备。
软件功能:
1. 软件登陆
2. 添加区域
3. 添加设备(设备组命名)
4. 操作设备
5. 定时功能
6. 查看历史数据及数据导出
7. 数据备份及还原
8. 系统设定
由于聚英组态软件实现的功能较多,具体操作方法参考阅读:聚英组态软件使用说明.pdf
1) 搜索不到设备时的解决方法:
① 检查硬件指示灯,
以太网黄色灯常亮:代表链路正常。长灭:网线异常。
以太网绿色灯闪烁:检测到数据传输。
② 操作软件,使能 DHCP 服务

③ 如果以上操作仍旧搜索不到,
请确认当前 PC 的网段和设备的网段在一个网段下。
禁用 PC 的其他不用的网卡。
当前 PC 只有一个唯一的局域网 IP。
请用PC 确认网线是好用的。
当前软件仅支持 ipv4。
④ 如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键 6S,网口灯会灭一下, 然后正常显示,第一次复位为设备为动态 IP ,再短接 6S 复位,此时设备为静态IP;
⑤ 勾选所有设备

在“基本配置信息 ”栏内,修改设备 IP 为静态 IP,与电脑所处网段为同一网段,点击 “下载参数”,2S 后再点击“下载参数”,提示配置成功。

2)当设备能搜索到,修改设备参数,点击“配置参数”无反应时,解决办法:
确认电脑端 IP 与设备要配置的 IP 为同一网段下,电脑只接入有线或无线网络,当 有线和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的 DHCP 处 于开启状态。
