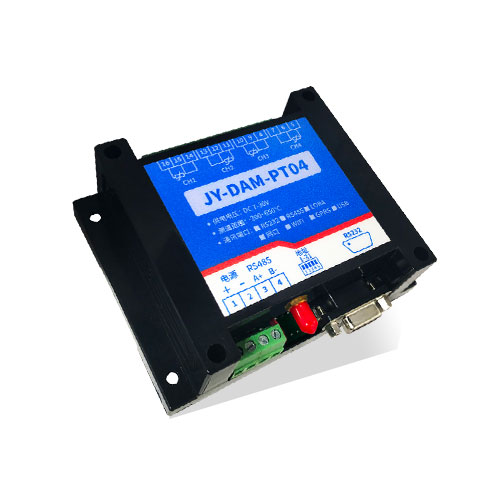

一、产品特点

l DC7-30V 宽压供电;

l 通讯接口支持无线 WIFI+RJ45 以太网口;

l 设备默认 IP 为 192.168.16.254;

l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信协议：支持标准modbus RTU/TCP 协议;

l 支持用户二次开发。

l 支持标准 modbus 协议，同时支持 ASCII/RTU 格式;

l 测量芯片采用24 位 AD 转换器,精度可做到 0.02 度。

二、产品功能

l 4 路 PT100 采集通道;

l 支持 5 位寻址地址;

l 支持波特率：2400,4800,9600, 19200,38400。

l 可实现远距离操控;

l 支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

三、产品选型

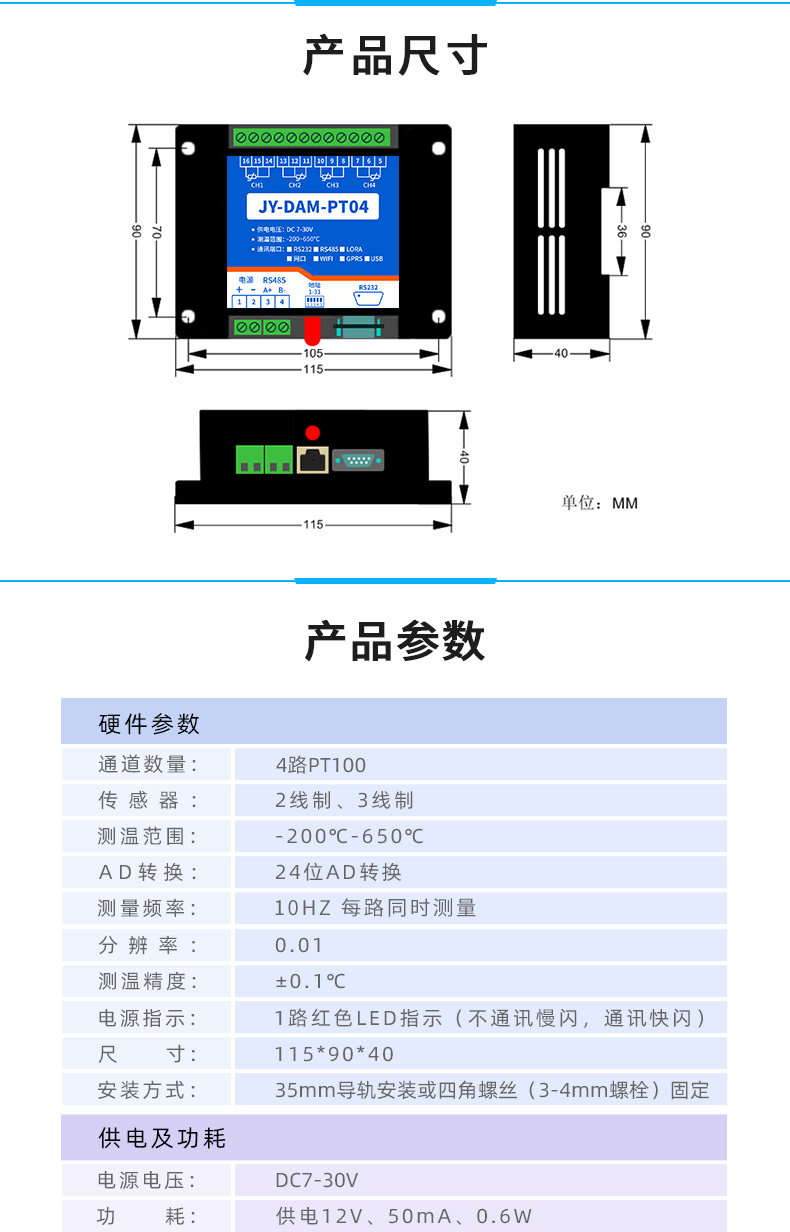

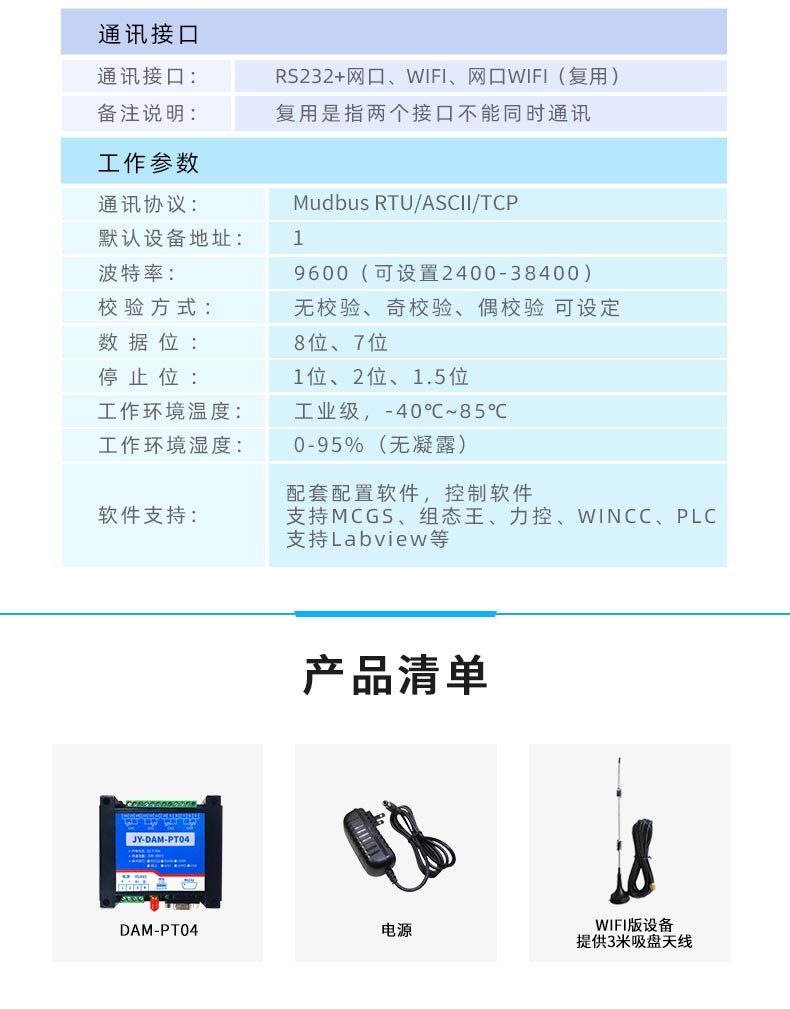

四、主要参数

五、通讯架构说明

设备使用基于 Internet广域网进行远程通讯，通过配置参数面向我司云服务器 ems.jydtu.com，端口号 60001 进行通讯。

六、快速使用说明

1 、设备供电后连接设备 WIFI 信号，通过网页进行参数配置;

2 、测试通讯;

3 、获取设备唯一 ID 号;

4 、手机安装云平台 app 软件;

5 、通过云平台添加设备进行测试使用。

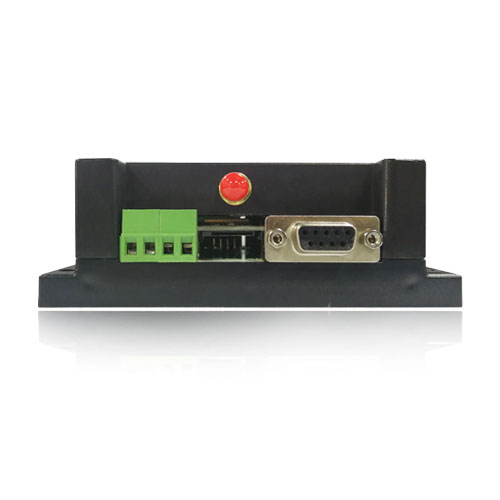

七、接口说明

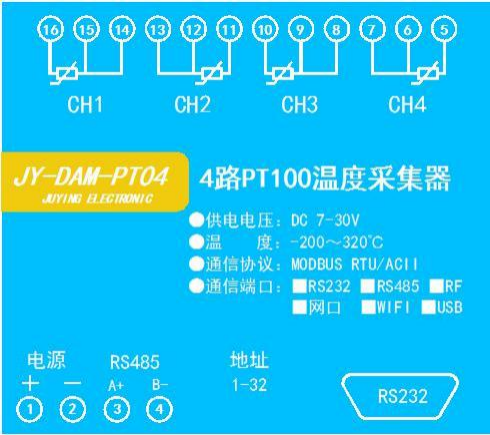

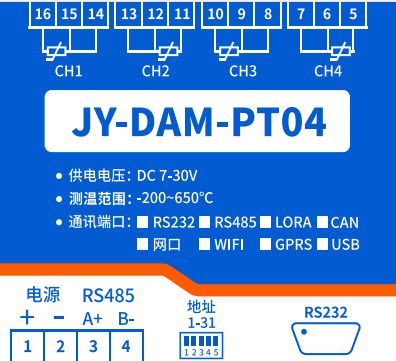

八、PT100 接线方式

PT100 采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

九、设备参数配置及测试

WIFI+ 网 口版设备通过 网页方式来进行参数配置 ， 设备默认 WIFI 信号名称为Hi_Link_**** ，连接密码为 12345678 ，默认 IP 为 192.168.16.254 ，详细配置方法，

阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址：http://www.juyingele.com.cn/software/clp/  聚英云平台 WIFI 网口版使用说明.rar

十、设备唯一 ID 号

使用聚英云平台软件，要求 DAM 设备具有唯一 ID 号，唯一 ID 号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号，如下所示：

2、使用软件获取【选用】

获取唯一 ID 软件下载地址：

https://www.juyingele.com/software/  获取唯一 ID 号.rar

(该软件不需要安装，下载打开即可)虚拟串口软件下载地址：

https://www.juyingele.com/software/  虚拟串口软件及 TCP 服务测试软件.rar

1) 操作步骤

1 建立虚拟串口

打开安装的虚拟串口软件“USR-VCOM ”，添加虚拟串口，如下所示：

注：添加的虚拟串口不能与本机已有的串口冲突， 目标 IP 即设备的 IP ，虚拟串口参数要求与章节 4 中配置的设备参数一致。

虚拟串口添加完成后，建立的虚拟串口状态为已连接状态，如下所示：

2 读取唯一 ID 号

打开下载的“读取唯一 ID ”软件，打开上步中虚拟的串口，点击“唯一 ID ”按钮, 软件底部提示读取成功，即可获取设备的唯一 ID 号，如下所示：

2) 常见问题

1 、软件提示读取成功，唯一 ID 号为空白或不提示。

此时需联系我司客服人员，确认该购买的设备是否具有唯一 ID 号。

2 、软件提示读取失败。

此时检查建立的虚拟串口是否已连接，设备的通信波特率是否为 9600.

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机 APP 平台软件和网页版平台，其中手机 APP 软件又包含 Android 、IOS 两大类，平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象，旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台单 WIFI 版使用说明】文档即可;

下载地址：https://www.juyingele.com/software/  聚英云平台单 WIFI 版使用说明.rar

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本

文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议中文版参考：http://www.juyingele.com.cn/software/software/   DAM 调试软件使用教程.rar(软件视频教程连接)

本产品支持 modbus RTU 格式。

2、Modbus 寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3 、4 、6

寄存器地址表：

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的 254 为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232 总线为 1 对 1 总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有 485 总线才可以挂载多个设备。

指令可通过“聚英翱翔 DAM 调试软件 ”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4、指令列表

5、指令详解

5.1 模拟量查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24
