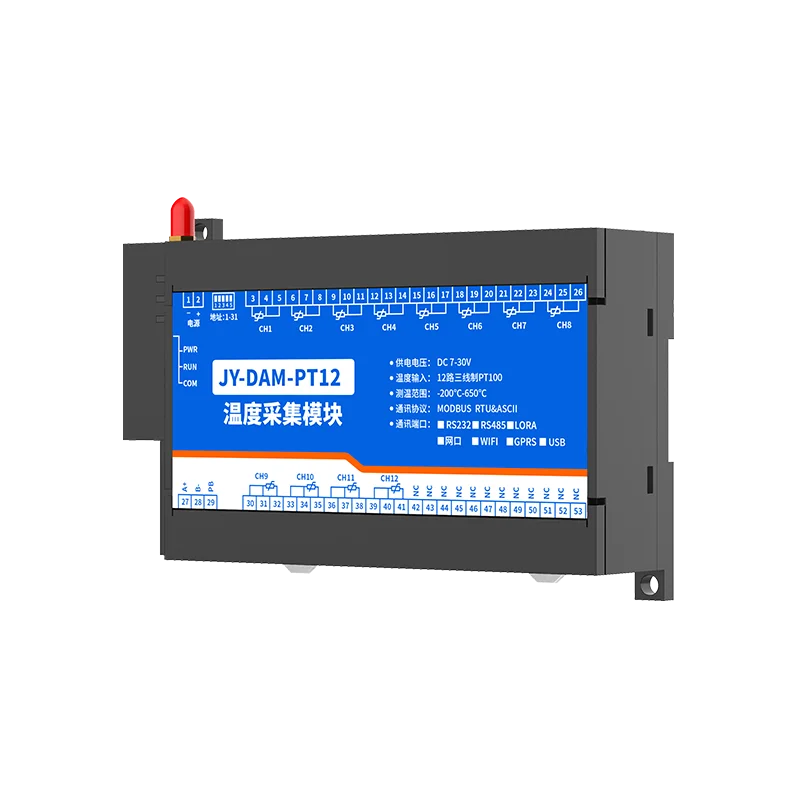

一、产品特点

DC7-30V宽压供电;

通讯接口支持无线LORA方式;

通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改，默认9600);

支持标准modbus协议，同时支持ASCII/RTU格式;

测量芯片采用24位AD转换器,精度可做到0.02度。

二、产品功能

12路PT100采集通道;

支持5位寻址地址;

支持波特率1200,2400,4800,9600,19200,38400,57600,115200

三、产品选型

四、主要参数

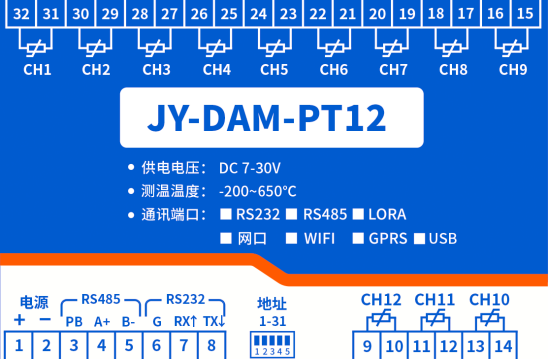

五、接口说明

六、通讯接线说明

LORA-PT16 设备作为子机需要与 LORA1000 网关配对使用，支持多个子机同时与一个 LORA 网关主机通讯，LORA 网关支持 R485/网口/WIFI/4G 等多种通讯方式。

七、PT100 接线方式

PT100 采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

八、配对说明

LORAPT16 出厂默认为子机

作为子机，通过按键或使用“LORA 配置软件 ”与 LORA 网关进行配对使用。

1、按键配对

主机操作：

长按 6 秒，再点按 1 下，设置为主机 7 扩频因子模式，区域号、密钥随机生成。

长按 6 秒，再点按 2 下(最多可以点按 6 下) ，设置为主机 8 扩频因子模式(6 对应 12 扩频因子)，区域号、密钥随机生成。

子机操作：

长按 3 秒指示灯常亮，再点按 1 下，状态指示灯频闪 3 次，进入自动联机配置。

自动联机配置模式下：

主机发射灯 2 秒闪烁 1 次。

子机状态灯 2 秒闪烁 1 次。

主机、子机在联机配对成功之后，状态指示灯频闪 6 次退出。

复位子机：

长按 6 秒，状态指示灯由常亮转为闪烁，恢复为子机模式配置;

2、软件配置

软件下载地址：https://www.juyingele.com/download/JYLoraConfig.zip

①、建立通讯

电脑通过 RS232/RS485 或 TCP 连接至 LORA 网关主机

②、设置主从机

在本地参数中设置主机和子机的参数，进行下载即可，参数一样区分工作模式。

③、子机配对

进入自动配置后，其它子机长按按键 3S 点按 1S 会自动搜所配对，成功后提示出更改 LORA 参数成功，可与透传模块、网关、DAM 系列子机配合使用。

④、搜索子机设备

若配置成功在信道一可以搜索到配对好的设备，可给每个子机分配一个 LORA 地址方 便查看信号和上线状态，-20/6/-20 分别表示主机查询子机信号/信噪比/子机发送网关信 号。

3、通讯测试

JYDAM 调试软件下载地址：https://www.juyingele.com/download/JYDAMSoftware.zip

1 根据网关通讯方式，选择串口或 TCP 连接;

2 设定网关通讯参数;

3 设置 LORAPT16 子机设备地址：

4 打开串口，右侧有正常发送和接收指令，可控制继电器即通讯成功。

九、参数及工作模式配置

1、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 0 ，使用广播地址为 254 进行通讯， 用0 无法通讯。

设备地址=拨码开关地址+偏移地址。

1.2 、设备地址的读取

设备正常通讯后，初始设备地址写入 254 ，然后点击软件上方“读取地址 ” 即可读到设备的当前地址。

1.3 、拨码开关地址

1 、五个拨码全都拨到“ON ”位置时，为地址“31 ”;

2 、五个拨码全都拨到“OFF ”位置时，为地址“0 ”;

3 、最左边 1 为二进制最低位。

4 、地址表：

1.4 、偏移地址的设定与读取

点击 DAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏 移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议说明书下载链接地址：https://www.juyingele.com/download/Modbus_Protocol.zip

本产品同时支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

寄存器地址表：

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度(查询整型寄存器地址，查询温度范围是-200-327℃或者0-650℃)

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

查询第一路温度(查询浮点数寄存器地址，查询温度范围是-200-650℃)

查询第一路温度float类型

FE 04 00 32 00 02 C4 0B

模拟返回信息：

FE 04 04 41 CB 70 A4 B5 32

十一、聚英组态软件使用

1、软件下载

软件名称：聚英组态软件

软件下载链接地址：http://pan.baidu.com/s/1ntPZK4h

2、软件界面

本软件适用与我公司的DAM 系列设备连接使用，支持串口、WiFi 等通讯方式。软件 更加人性化，能够自主的添加、删除、修改。有清晰的框架结构，便于管理，可实时显示设 备状态及采集的数据，可查询历史操作导出历史数据 excel 表格

人员管理结构包含：系统管理员、管理员、操作员、监视员。

设备管理结构包含：区域、设备组、设备。

软件功能：

1.软件登陆

2.添加区域

3.添加设备(设备组命名)

4.操作设备

5.定时功能

6.查看历史数据及数据导出

7.数据备份及还原

8.系统设定

3、软件操作

由于聚英组态软件实现的功能较多，具体操作方法参考阅读：聚英组态软件使用说明.pdf

十二、常见问题与解决方法

1 、搜索不到设备时的解决方法：

1 检查硬件指示灯，

以太网黄色灯常亮：代表链路正常。长灭：网线异常。

以太网绿色灯闪烁：检测到数据传输。

2 操作软件，使能 DHCP 服务

3 如果以上操作仍旧搜索不到，

请确认当前 PC 的网段和设备的网段在一个网段下。

禁用 PC 的其他不用的网卡。

当前 PC 只有一个唯一的局域网 IP。

请用PC 确认网线是好用的。

当前软件仅支持 ipv4。

4 如若仍搜索不到，可对有复位按键的设备进行复位，按住复位键 6S ，无线 LORA 方式灯 会灭一下，然后正常显示，第一次复位为设备为动态 IP ，再短接 6S 复位，此时设备为 静态 IP;

5 勾选所有设备

在“基本配置信息 ”栏内，修改设备 IP 为静态 IP ，与电脑所处网段为同一网段，点击 “下载参数 ”，2S 后再点击“下载参数 ”，提示配置成功。

2 、当设备能搜索到，修改设备参数，点击“配置参数 ”无反应时，解决办法：

确认电脑端 IP 与设备要配置的 IP 为同一网段下，电脑只接入有线或无线网络，当有线 和无线网络都接入时，确认两种网络位于同一网段下，当前网络的路由器的 DHCP 处于开 启状态。
