DC5V/12V/24V(默认12V);
继电器输出触点隔离;
通讯接口支持网口;
通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);
通信协议:支持标准modbus RTU协议;
具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭。
三十二路继电器控制;
支持电脑软件手动控制;
支持电脑软件手动控制;
支持顺序启动模式;
支持流水循环模式;
支持跑马循环模式。

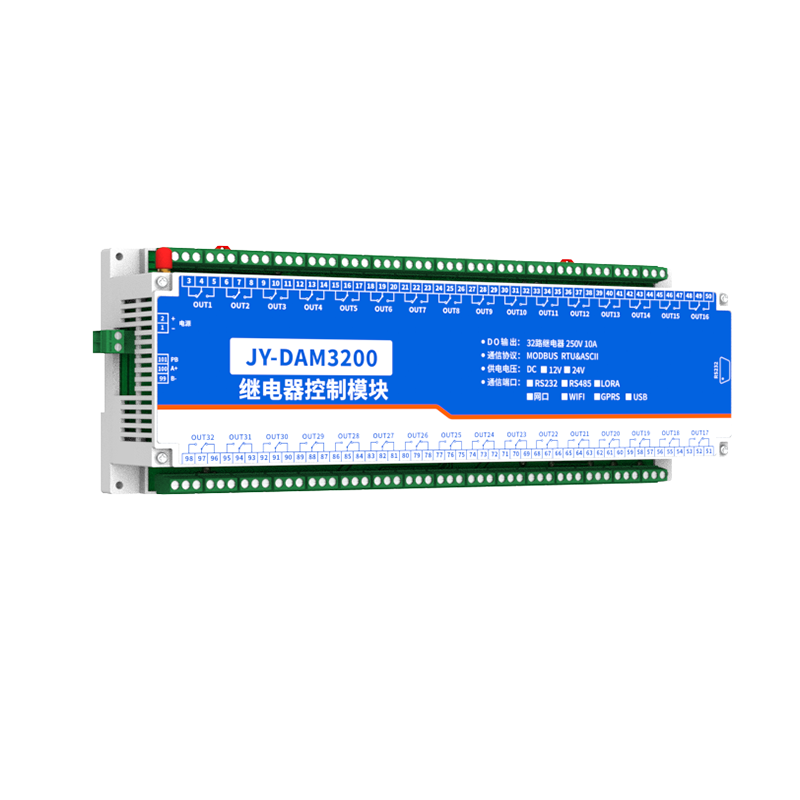

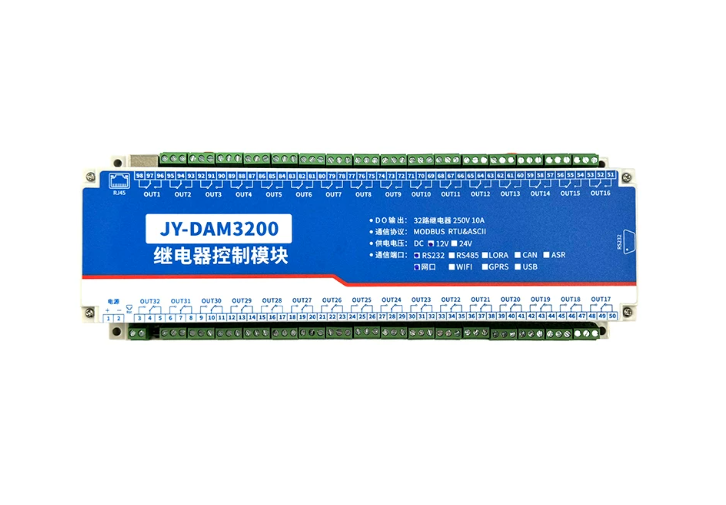

型号 | modbus | RS232 | RS485 | USB | RJ45 | 继电器 |
DAM3200-NET | ● | ● | 32 |
参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
数据接口 | RJ45以太网口 |
额定电压 | DC5V/12V/24V(默认12V) |
电源指示 | 1路红色LED指示 |
输出指示 | 32路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 300*110*60mm |
重量 | 330g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; |

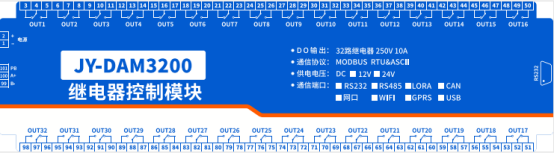

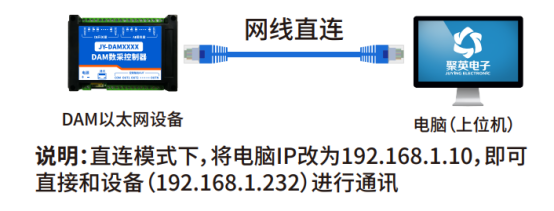

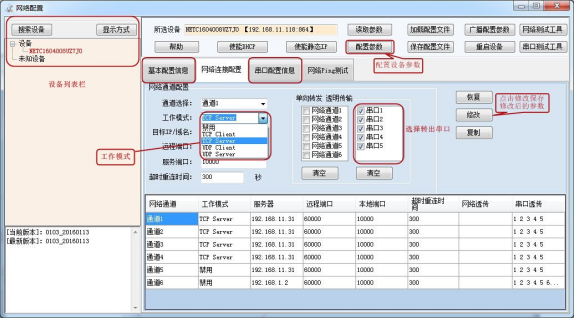

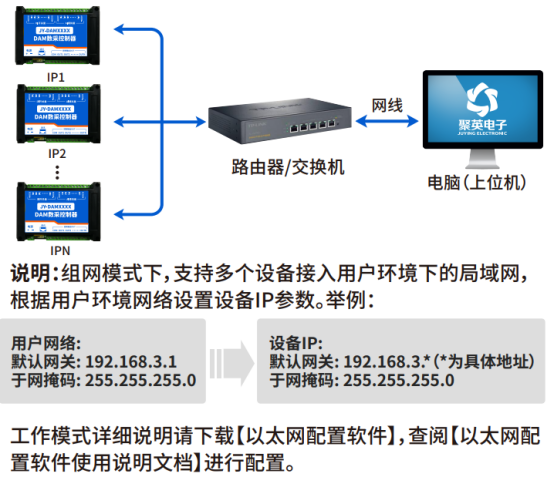

使用“以太网配置软件”(相关下载内下载),配置设备的设备地址及设备的网络通信模式。
详细配置方法参见“以太网配置软件使用说明”文档。
https://www.juyingele.com/download/JYNetConfig.zip

设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。
手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);
闪开模式:对继电器每操作一次,继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开1.秒(时间可调)后自行闭合;

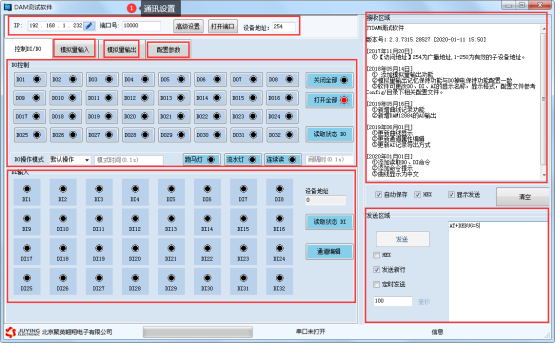

打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。(后边时间可自行设置,实际时间=填写数字*0.1【单位秒】)

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:https://www.juyingele.com/download/Modbus_poll.zip
本产品支持modbus RTU 格式。
本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15
指令码 | 含义 |
1 | 读线圈寄存器 |
5 | 写单个线圈 |
15 | 写多个线圈寄存器 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |
线圈控制 | |||
线圈1 | 写线圈 1号指令码
| 0x0001 | 第一路继电器输出 |
线圈2 | 0x0002 | 第二路继电器输出 | |
线圈3 | 0x0003 | 第三路继电器输出 | |
线圈4 | 0x0004 | 第四路继电器输出 | |
线圈5 | 0x0005 | 第五路继电器输出 | |
线圈6 | 0x0006 | 第六路继电器输出 | |
线圈7 | 0x0007 | 第七路继电器输出 | |
线圈8 | 0x0008 | 第八路继电器输出 | |
线圈9 | 0x0009 | 第九路继电器输出 | |
线圈10 | 0x0010 | 第十路继电器输出 | |
线圈11 | 0x0011 | 第十一路继电器输出 | |
线圈12 | 0x0012 | 第十二路继电器输出 | |
线圈13 | 0x0013 | 第十三路继电器输出 | |
线圈14 | 0x0014 | 第十四路继电器输出 | |
线圈15 | 0x0015 | 第十五路继电器输出 | |
线圈16 | 0x0016 | 第十六路继电器输出 | |
线圈17 | 0x0017 | 第十七路继电器输出 | |
线圈18 | 0x0018 | 第十八路继电器输出 | |
线圈19 | 0x0019 | 第十九路继电器输出 | |
线圈20 | 0x0020 | 第二十路继电器输出 | |
线圈21 | 0x0021 | 第二十一路继电器输出 | |
线圈22 | 0x0022 | 第二十二路继电器输出 | |
线圈23 | 0x0023 | 第二十三路继电器输出 | |
线圈24 | 0x0024 | 第二十四路继电器输出 | |
线圈25 | 0x0025 | 第二十五路继电器输出 | |
线圈26 | 0x0026 | 第二十六路继电器输出 | |
线圈27 | 0x0027 | 第二十七路继电器输出 | |
线圈28 | 0x0028 | 第二十八路继电器输出 | |
线圈29 | 0x0029 | 第二十九路继电器输出 | |
线圈30 | 0x0030 | 第三十路继电器输出 | |
线圈31 | 0x0031 | 第三十一路继电器输出 | |
线圈32 | 0x0032 | 第三十二路继电器输出 | |
备注:
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继电器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS485总线可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器0001的读写操作。
情景 | RTU格式(16进制发送) |
查询十六路状态 | FE 01 00 00 00 10 29 C9 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制第五路开 | FE 05 00 04 FF 00 D9 F4 |
控制第五路关 | FE 05 00 04 00 00 98 04 |
控制第六路开 | FE 05 00 05 FF 00 88 34 |
控制第六路关 | FE 05 00 05 00 00 C9 C4 |
控制第七路开 | FE 05 00 06 FF 00 78 34 |
控制第七路关 | FE 05 00 06 00 00 39 C4 |
控制第八路开 | FE 05 00 07 FF 00 29 F4 |
控制第八路关 | FE 05 00 07 00 00 68 04 |
控制第九路开 | FE 05 00 08 FF 00 19 F7 |
控制第九路关 | FE 05 00 08 00 00 58 07 |
控制第十路开 | FE 05 00 09 FF 00 48 37 |
控制第十路关 | FE 05 00 09 00 00 09 C7 |
控制第十一路开 | FE 05 00 0A FF 00 B8 37 |
控制第十一路关 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路开 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路关 | FE 05 00 0B 00 00 A8 07 |
控制第十三路开 | FE 05 00 0C FF 00 58 36 |
控制第十三路关 | FE 05 00 0C 00 00 19 C6 |
控制第十四路开 | FE 05 00 0D FF 00 09 F6 |
控制第十四路关 | FE 05 00 0D 00 00 48 06 |
控制第十五路开 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路关 | FE 05 00 0E 00 00 B8 06 |
控制第十六路开 | FE 05 00 0F FF 00 A8 36 |
控制第十六路关 | FE 05 00 0F 00 00 E9 C6 |
控制第十七路开 | FE 05 00 10 FF 00 99 F0 |
控制第十七路关 | FE 05 00 10 00 00 D8 00 |
控制第十八路开 | FE 05 00 11 FF 00 C8 30 |
控制第十八路关 | FE 05 00 11 00 00 89 C0 |
控制第十九路开 | FE 05 00 12 FF 00 38 30 |
控制第十九路关 | FE 05 00 12 00 00 79 C0 |
控制第二十路开 | FE 05 00 13 FF 00 69 F0 |
控制第二十路关 | FE 05 00 13 00 00 28 00 |
控制第二十一路开 | FE 05 00 14 FF 00 D8 31 |
控制第二十一路关 | FE 05 00 14 00 00 99 C1 |
控制第二十二路开 | FE 05 00 15 FF 00 89 F1 |
控制第二十二路关 | FE 05 00 15 00 00 C8 01 |
控制第二十三路开 | FE 05 00 16 FF 00 79 F1 |
控制第二十三路关 | FE 05 00 16 00 00 38 01 |
控制第二十四路开 | FE 05 00 17 FF 00 28 31 |
控制第二十四路关 | FE 05 00 17 00 00 69 C1 |
控制第二十五路开 | FE 05 00 18 FF 00 18 32 |
控制第二十五路关 | FE 05 00 18 00 00 59 C2 |
控制第二十六路开 | FE 05 00 19 FF 00 49 F2 |
控制第二十六路关 | FE 05 00 19 00 00 08 02 |
控制第二十七路开 | FE 05 00 1A FF 00 B9 F2 |
控制第二十七路关 | FE 05 00 1A 00 00 F8 02 |
控制第二十八路开 | FE 05 00 1B FF 00 E8 32 |
控制第二十八路关 | FE 05 00 1B 00 00 A9 C2 |
控制第二十九路开 | FE 05 00 1C FF 00 59 F3 |
控制第二十九路关 | FE 05 00 1C 00 00 18 03 |
控制第三十路开 | FE 05 00 1D FF 00 08 33 |
控制第三十路关 | FE 05 00 1D 00 00 49 C3 |
控制第三十一路开 | FE 05 00 1E FF 00 F8 33 |
控制第三十一路关 | FE 05 00 1E 00 00 B9 C3 |
控制第三十二路开 | FE 05 00 1F FF 00 A9 F3 |
控制第三十二路关 | FE 05 00 1F 00 00 E8 03 |
控制1路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
查询16路继电器
FE 01 00 00 00 20 29 DD
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 20 | 查询数量 | 要查询的继电器数量 |
29 DD | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01指令 | 返回指令:如果查询错误,返回0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8
|
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
61 9C | CRC16 | 前6字节数据的CRC16校验和 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04为闪开指令 00 02为闪闭命令 |
00 0A | 间断时间 | 00 0A为十六进制换为十进制则为10间隔时间为(0.1秒*10) |
00 D8 | CRC16 | 校验方式 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 返回指令:如果查询错误,返回0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
全开全关指令解析
可同时控制指定的多路通道的闭合和断开,将下列指令中的全开全关命令更改即可。
其中FF FF FF FF为全开全关指令,为二进制转换为16进制,2进制中1代表吸合,0代表断开,11111111 11111111 11111111 11111111为全开,00000000 00000000 00000000 00000000为全断,每8路为一个字节,起始为右侧开始,如1、5、8、10、12、16、21通道打开,其他关闭,则1.5.8为10010001,16进制为91 ,10,12,16为10001010,16进制为8A,21为00010000,16进制为10,全部开关指令为91 8A 10 00。
全开发送码:FE 0F 00 00 00 20 04 FF FF FF FF F6 0B
全断发送码:FE 0F 00 00 00 20 04 00 00 00 00 F7 9F
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 20 | 控制数量 | 控制的继电器数量 |
04 | 字节数 | 发送命令字节数 |
FF FF FF FF (或00 00) | 全开全关命令 | FF FF全开命令 00 00全关命令 |
F6 0B(或F7 9F) | CRC16 | 校验位 |
全断全开返回码:FE 0F 00 00 00 20 40 1C
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 20 | 数量 | 返回信息的继电器数量 |
40 1C | CRC16 | 校验位 |

以太网配置软件:https://www.juyingele.com/download/JYNetConfig.zip
JYDAM调试软件:https://www.juyingele.com/download/JYDAMSoftware.zip
局域网平台软件:https://www.juyingele.com/download/LAN_Platform_Software.zip
1)使用以太网配置软件搜索不到设备时的解决方法:
①检查硬件指示灯,
以太网黄色灯常亮:代表链路正常。长灭:网线异常。
以太网绿色灯闪烁:检测到数据传输。
②操作软件,使能DHCP服务
③如果以上操作仍旧搜索不到,
请确认当前PC的网段和设备的网段在一个网段下。
禁用PC的其他不用的网卡。
当前PC只有一个唯一的局域网IP。
请用PC确认网线是好用的。
当前软件仅支持ipv4。
④如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键6S,网口灯会灭一下,然后正常显示,第一次复位为设备为动态IP,再短接6S复位,此时设备为静态IP;
⑤勾选所有设备
在“基本配置信息”栏内,修改设备IP为静态IP,与电脑所处网段为同一网段,点击“下载参数”,2S后再点击“下载参数”,提示配置成功。
2)当设备能搜索到,修改设备参数,点击“配置参数”无反应时,解决办法:
确认电脑端IP与设备要配置的IP为同一网段下,电脑只接入有线或无线网络,当有线和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的DHCP处于开启状态。
