水源井远程监控系统

2022-01-05 18:28:17| | 0

  案例背景

  近些年来随着社会的进步、经济科技的发展,人们生活、工作和生产水平有了很大的提高。人们对生产、生活提出了更高的要求,对于泵站的监控就是其中之一。对于传统的水源井监控,采用的是工作人员定时去查看;后来采用RS485监控的方案,但是布线相当麻烦,同时这种做法对于多个分布的水源井的监控很麻烦。于是在这种背景下,通过无线GPRS监控泵站,实现无人值守水源井的监控应运而生。


  适用范围

  该系统适用于水源井、泵站的远程监控及管理。


  系统组成

  水源井远程监控系统主要由调度中心、水源井监控中心、通信平台、水源井远程测控终端、计量测量(流量计、压力传感器、液位传感器等)设备、控制设备(电机控制器等)组成。

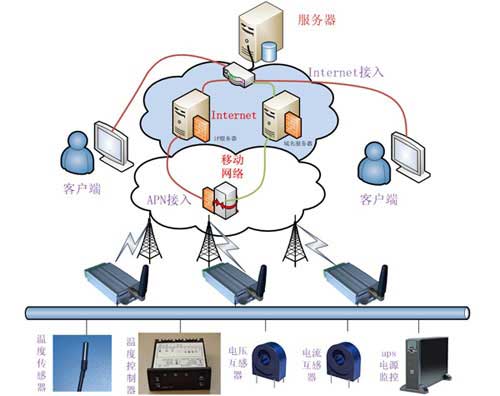

水源井远程监控系统组成


  系统功能特点

  水源井管理人员可以在水源井监控中心远程监测井内液位、泵组工作状态、泵流量、泵压力等;支持泵启动设备手动控制、自动控制、远程控制泵组的启停,实现水源井无人值守。

  A、硬件简介(RTU6100)

  1、宽电压供电范围:7V-30V,适合工业场合;

  2、带RS232、RS485(232也转为485的情况下,可以有两路485),可以轻松配置可组建RS485网络;

  3、6路AD模拟量输入(12位),输入电压为0-30V,也可以测量4-20mA工业电流信号,AD模拟量适合于采集各类传感器信号;

  4、6路继电器输出控制、4路光耦输入输出控制(输入和输出的位数自选),可以用于输入、输出的场合,如电机的启动等;

  5、传输支持多种协议,我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持,Modbus协议完美支持组态;

  6、数据传输采用GSM模块可实现功能:

  a)GPRS断线自动重连;

  b)根据需要最多可同时连接6个中心服务器;

  c)支持固定IP、域名解析和APN专网的寻址方式;

  d)支持TCP、UDP、PPP、ICMP、DNS、FTP等协议;

  e)减少布线的成本和施工的麻烦;

  f)支持短信数据传输、短信参数配置功能;

  g)支持电话和短信唤醒功能;

  7、支持专用软件进行本地和远程参数配置及维护;

  8、支持本地和远程固件升级;


  B、软件功能

  远程监测水源井水位、水泵压力、水泵流量。

  远程监测泵组的工作状态、电流、电压、保护状态、工作模式。

  远程切换水泵的控制模式,远程控制泵组的启动和停止。

  支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。

  生成各种数据报表及数据曲线。


  C、软件截图


  实时显示

  1、左侧设备列表显示出当前在线和离线设备的信息,当设备联网后,将从“离线设备列表”进入“在线设备列表”,设备长时间不在线将从“在线设备列表”进入“离线设备列表”;

  2、右上角显示设备编号、用户名称、联系人、电话、传真、手机、SIM卡号、地址等信息;

  3、左上角显示泵的转速、泵电流、水源井液位、泵流量、泵压力等信息;

  4、窗口下面实时显示泵的转速、泵电流、水源井液位、泵流量、泵压力等曲线;

  5、中部文字提示当前设备登陆时间,采集回传数据的最后时间;

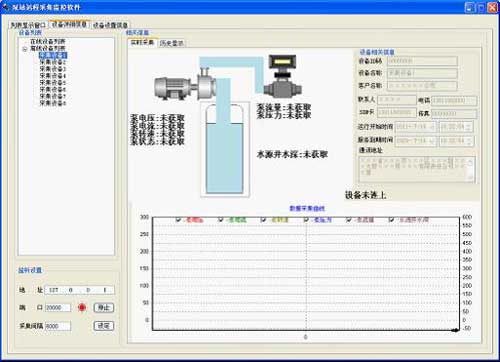

水源井远程监控系统软件界面


  历史记录

  1、用户可以根据时间段来搜索历史记录;

  2、历史记录将以曲线形式绘制在窗口上面,历史记录可以以列表的形式显示在窗口下面,通过历史记录可以查看设备运转状态和相关趋势;

  3、同时查询的历史记录可以导出为excel表格;



水源井远程监控系统历史记录


  组态软件效果图

  用户可以根据需要通过组态软件来定制程序,这样界面表现形式更为灵活;


  优势特点

  现场出现电压电流超限、液位超限、设备保护等状况时,现场控制器可发送报警短信。
