空气源热泵智能控制系统

一、需求说明

空气能及热泵产品系列多，用户分布范围广，产品在运行过程中故障率较高;出现的各类问题需要用户及时全面反馈，而用户并非热泵专业维护人员，无法清楚描述出设备在运行过程中的故障，热泵公司需派工程师到现场解决，处理时间长，运营成本高。针对以上问题，我司研发了基于聚英云物联网的分布式热泵机组远程控制系统，实现对热泵机组的群组监控管理，自动化运行，能耗运行监控，实现远程无人值守，实时监控，实现商业化运营，为消费者提高服务效率和售后保障。

二、功能说明

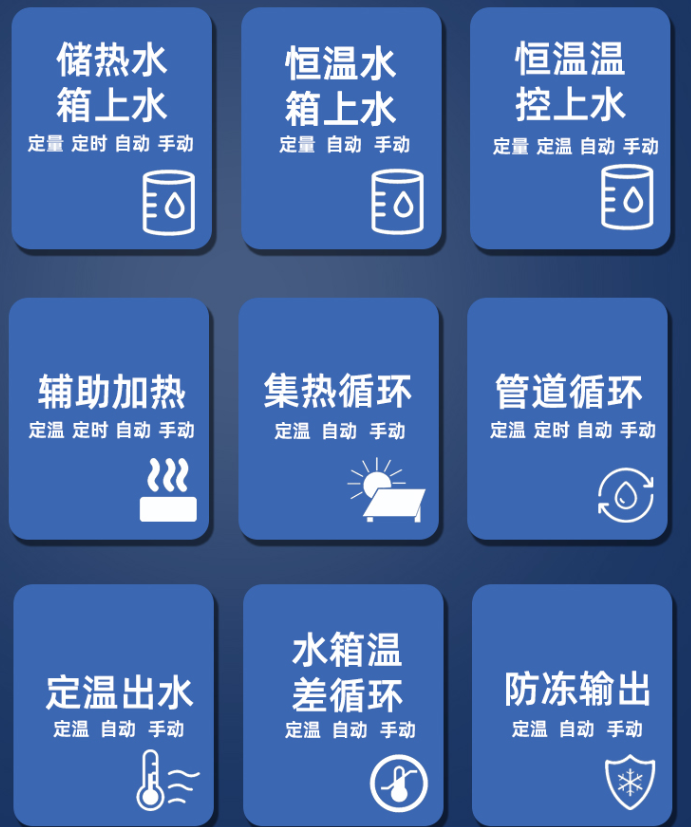

储热水箱水温水位控制;

恒温水箱水温水位控制;

管道循环/回水控制;

管道防冻/除霜控制;

空气能热泵/循环泵/给水电磁阀控制;

手动加热/循环/保温/加热;

温度曲线记录查询;

系统用电量统计;

故障显示/报警;

远程温度参数设置;

三、通讯架构说明

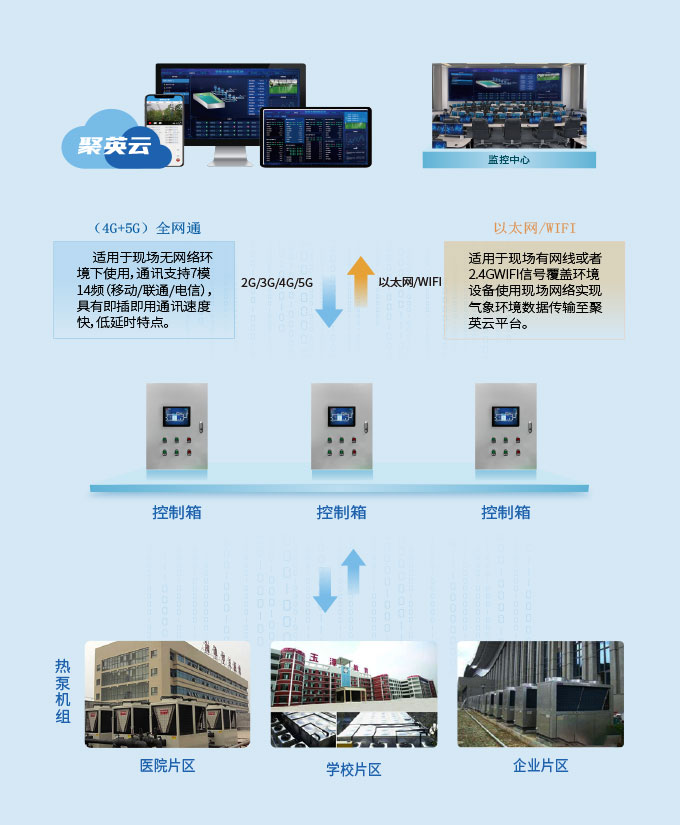

系统将空气能热泵机组、物联网通讯技术(4G/5G/网络)和聚英远程智能监控柜相结合，实现管理人员远程集中监控管理热泵机组得工作运行状态。

四、工艺实现说明

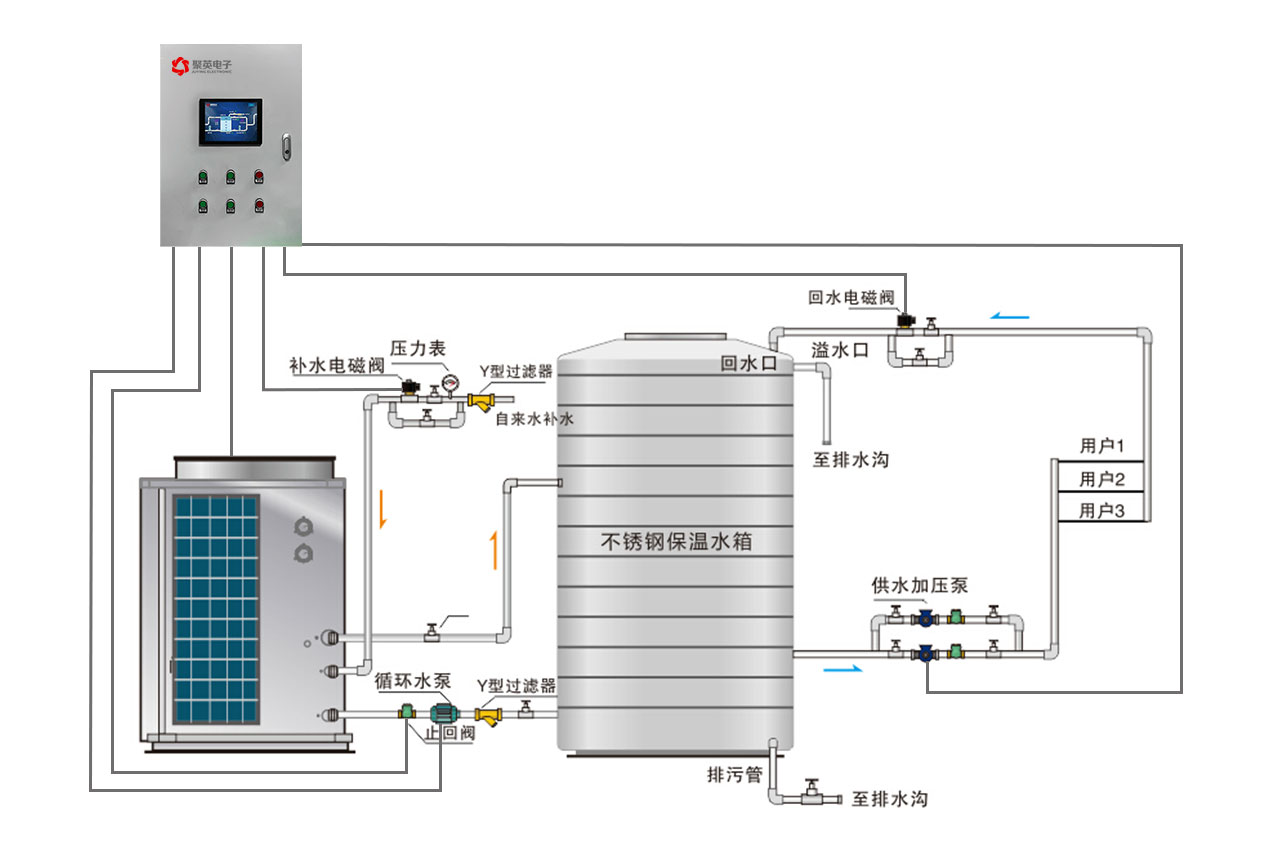

热泵主机控制器实现对自身业务逻辑的控制运行，智能控制柜独立于热泵主机，实现多主机，区域远程监控管理，在不影响热泵主机自身控制逻辑运行的情况下，也可实现远程手动控制主机启停，远程控制相关循环泵，补水泵，进水阀，止回阀，回水阀等设备及相关工作模式，区域多主机的联动工作模式可随时通过手机APP，电脑监控中心远程进行参数调整设置。

五、硬件控制柜配置

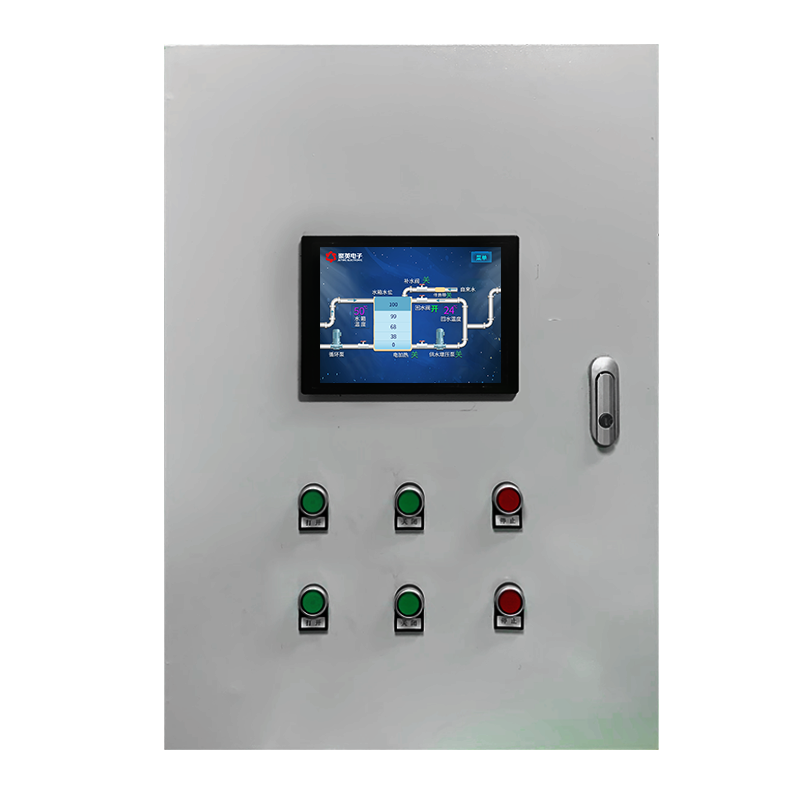

1.控制柜

2.传感器

六、云平台说明

智能空气能热水系统的应用，使用户能实时监控设备，可以根据自己的实际需要实时调节。比如暂时需求少不需要那么多的水，可以高低一点水位，那们就不要烧那么多的热水了，即省电又减少设备的损耗。毕竟热水过多散热也就多了。当设备运行出现状况时可以第一时间在手机上查看处理，如是软件问题即刻就能修好。另外用户不懂设备如何使用时，可以在远程手机上协助用户管理。当然硬件的故障还是需要上门处理，但是也能做到早知道早处理。

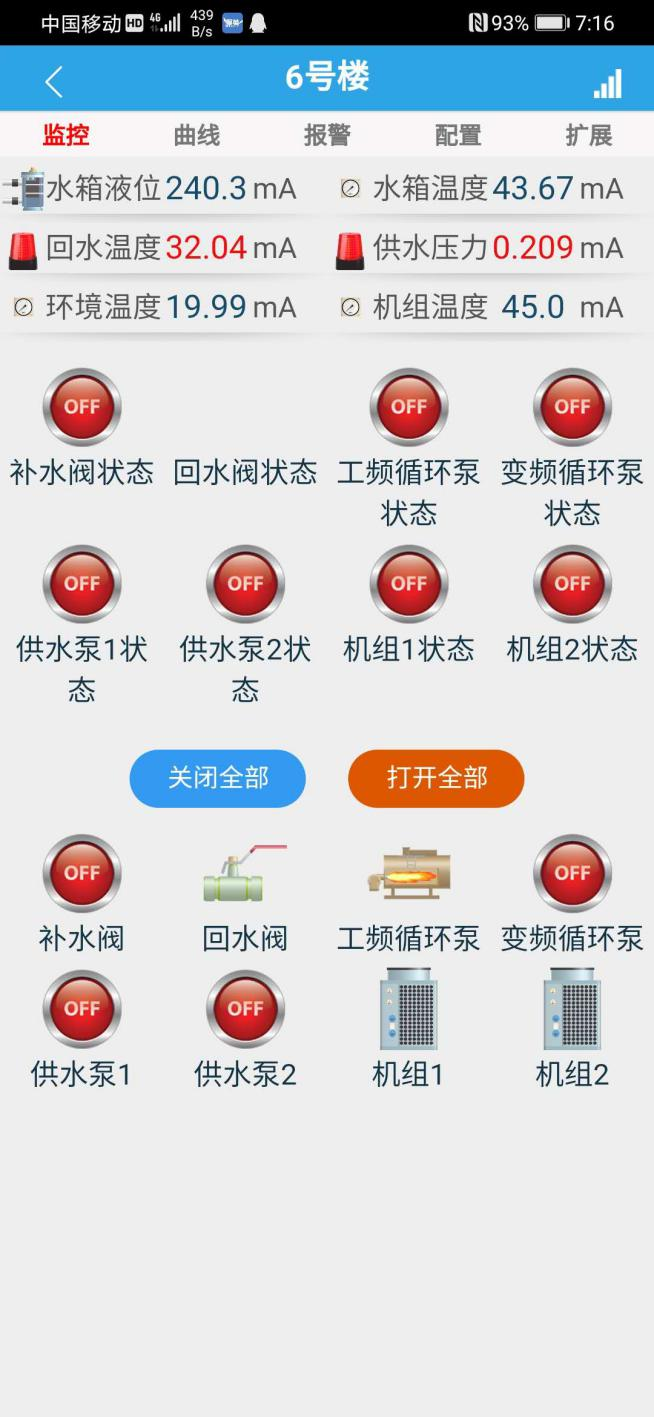

1.组态监控界面

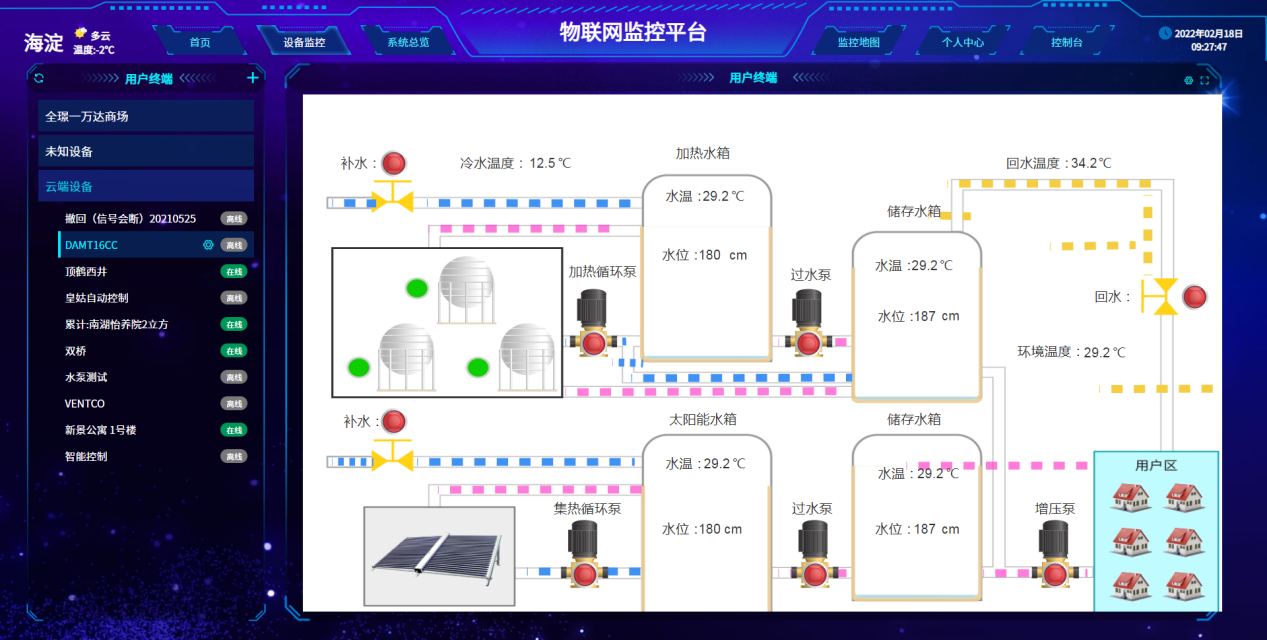

通过聚英云平台的组态功能，零编程零成本搭建空气能主机群组的运行场景，通过组态场景可直观的查看各个主机，水泵、阀门的运行状态，水箱温度、水位、管道温度等的动态数据监测功能。

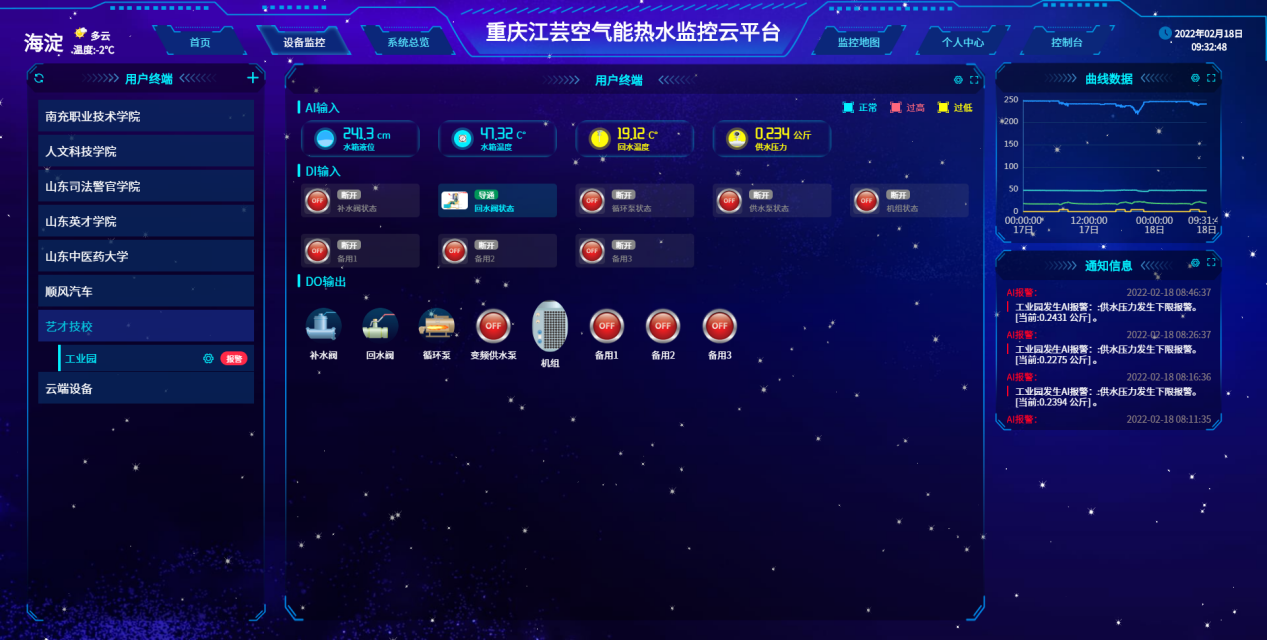

2.数据监控界面

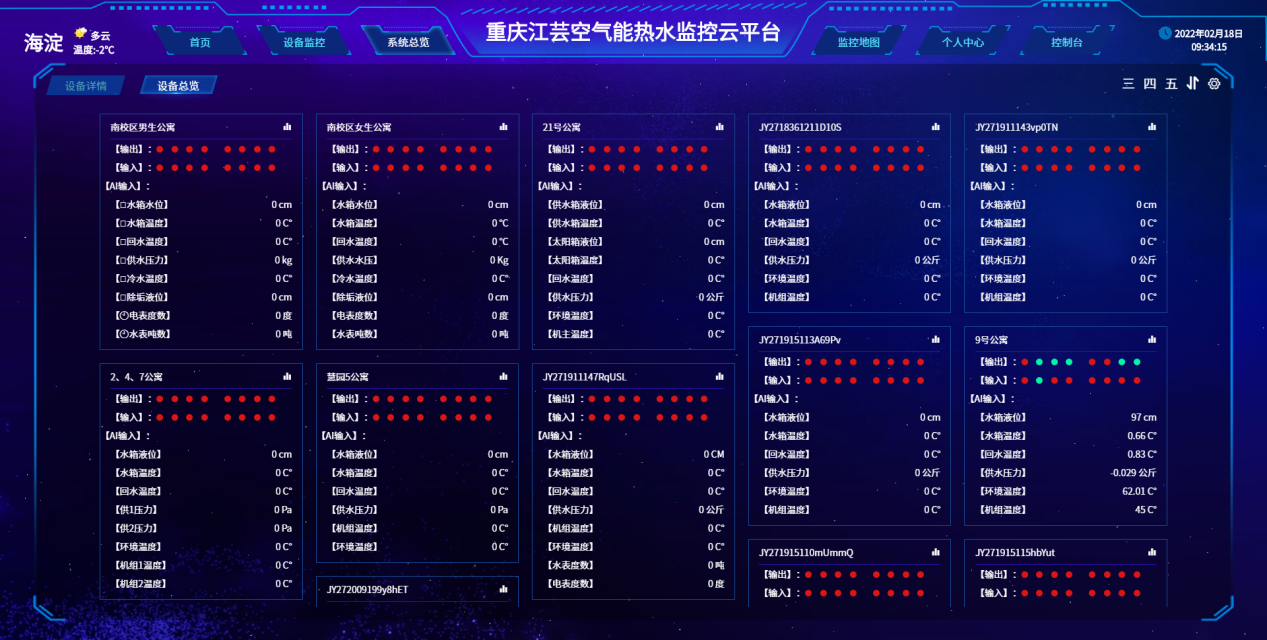

系统监测功能通过列表显示控制末端的使用状态(空气能、热泵机组供回水温度监测及其相关参数设定)，当系统某处发生故障时还可报警，如有需要还可以加上声音报警功能。

3.智能逻辑控制

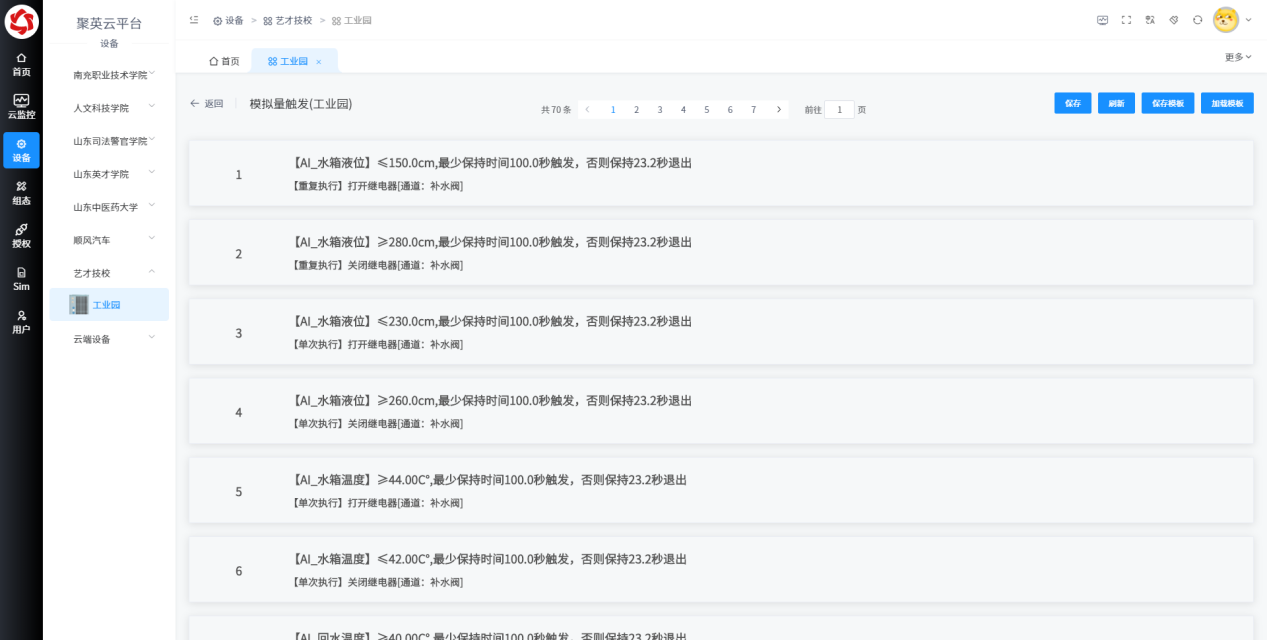

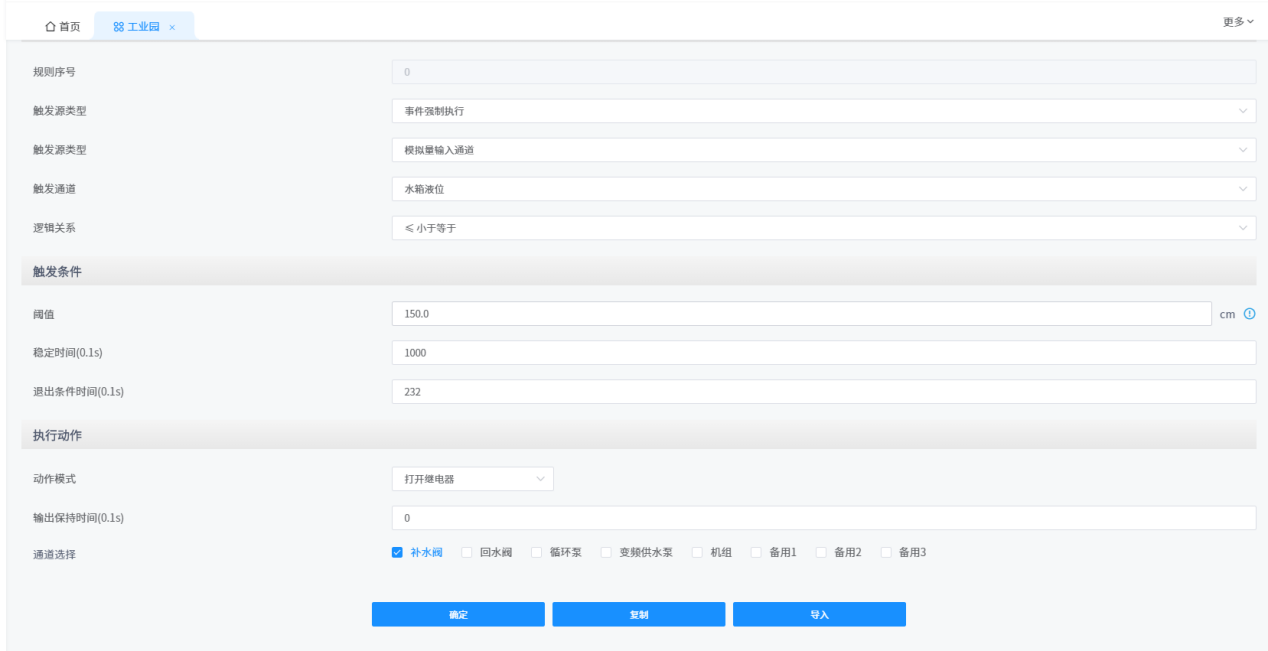

通过智能自控功能实现对多主机工程中的群组联动，任务预约，节能工作，温度保护等模式进行调节，通过手机APP/电脑监控平台对各种模式下的自动运行参数进行远程设置调节，实时生效。

群组权限控制：即可以对任意多个机组加到同一个群组，并对不同群组使用规律，按每天、每周或者特定时间设定多个不同时段控制功能，实现[群组温控器]的统一控制计划。(如学校年级间不同上课时段，宿舍楼、教学楼，教师办公室、教室等使用规律相同的场所)，设定分组控制计划。

预约任务计划：配合任务计划功能，则可实现自动化定时控制功能，按指定的时间系统可实现智能化控制。

节能模式：系统可依据用户使用习惯和设置要求，实现自动节能运行状态。

高低温保护：监控系统实时监测系统中全部控制点，智能分析每个控制点环境温度，实现过高或过低温保护。

4.设备集中监控

物业管理人员可在软件系统管理中心直接控制末端使用(空气能、热泵机组供回水温度监测及其相关参数设定)。即在系统的控制中心就可以直接控制末端的使用，如：开机、关机，调节供回水温度等; 或者定时设置节能模式或其它功能。对系统的实时监测及时了解系统的运行状态，即时发现问题及时进行解决，以保证系统的正常运行。

5.监控数据报警

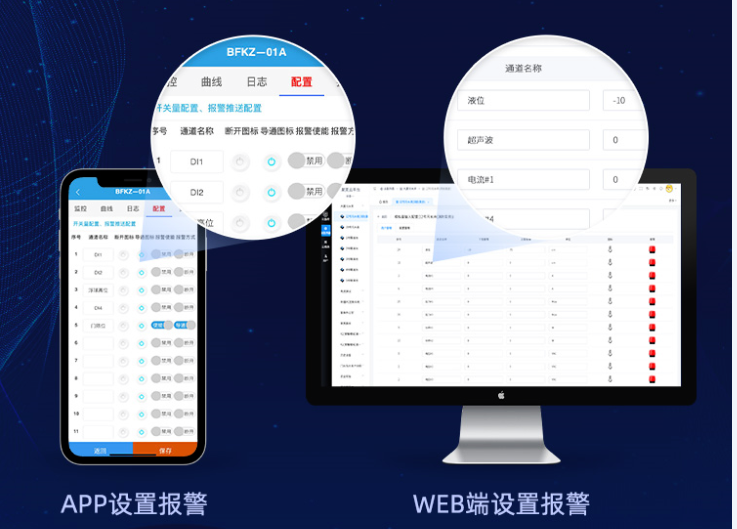

通过聚英云平台手机APP或WEB监控平台设置水温和水箱水位传感器上下限数值报警，阀门/水泵开关信号报警方式，实时生效响应。

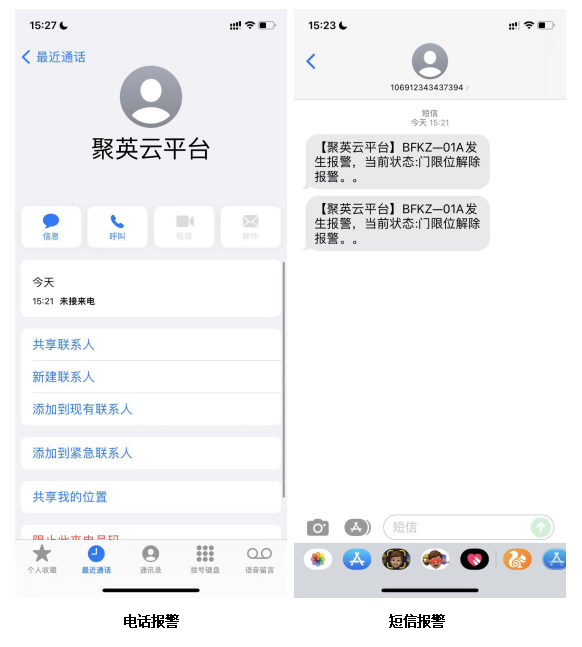

报警方式包含APP消息推送、微信公众号消息通知、主动拨打电话、短信内容报警等四种方式，保证数据异常时，多渠道通知用户。

6.用户权限管理

针对不同的用户，对指定的设备拥有不同的权限：

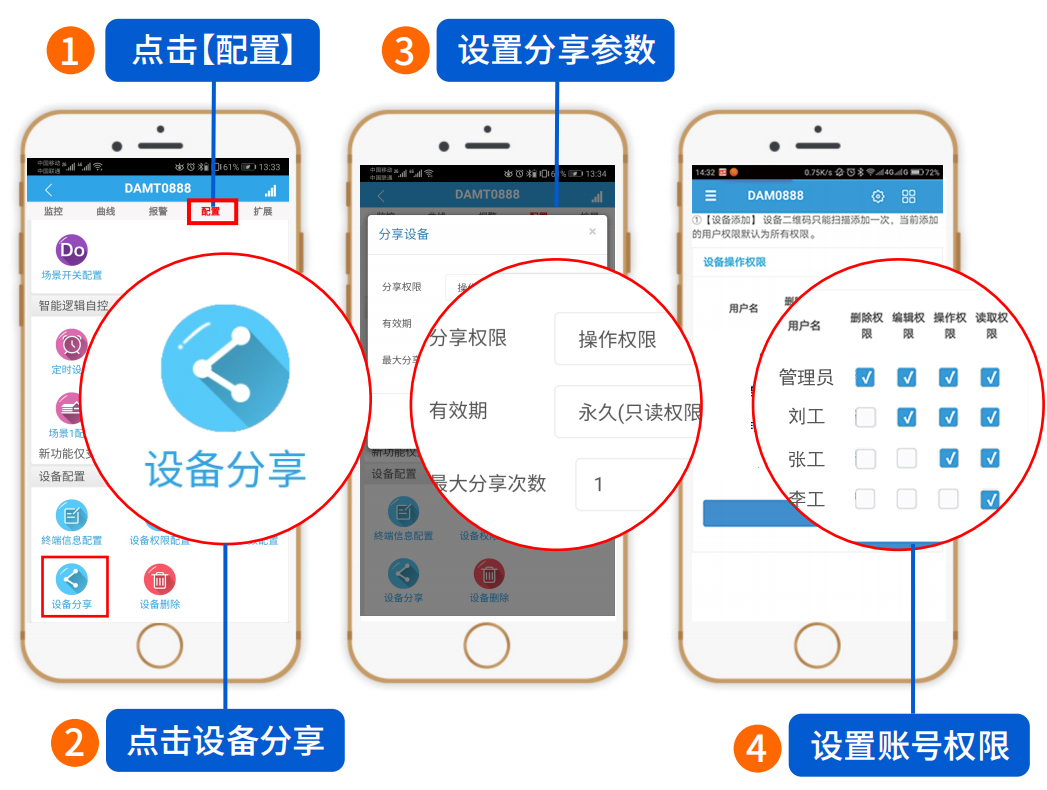

管理权限：设备信息管理权限、删除设备权限、控制权限、分享权限、设备内部参数配置权限、云策略控制配置权限。

编辑权限：设备信息管理权限。

操作权限：对设备进行远程控制的操作权限。

只读权限：查看设备的实时状态、查看设备的历史数据、曲线、统计报告。

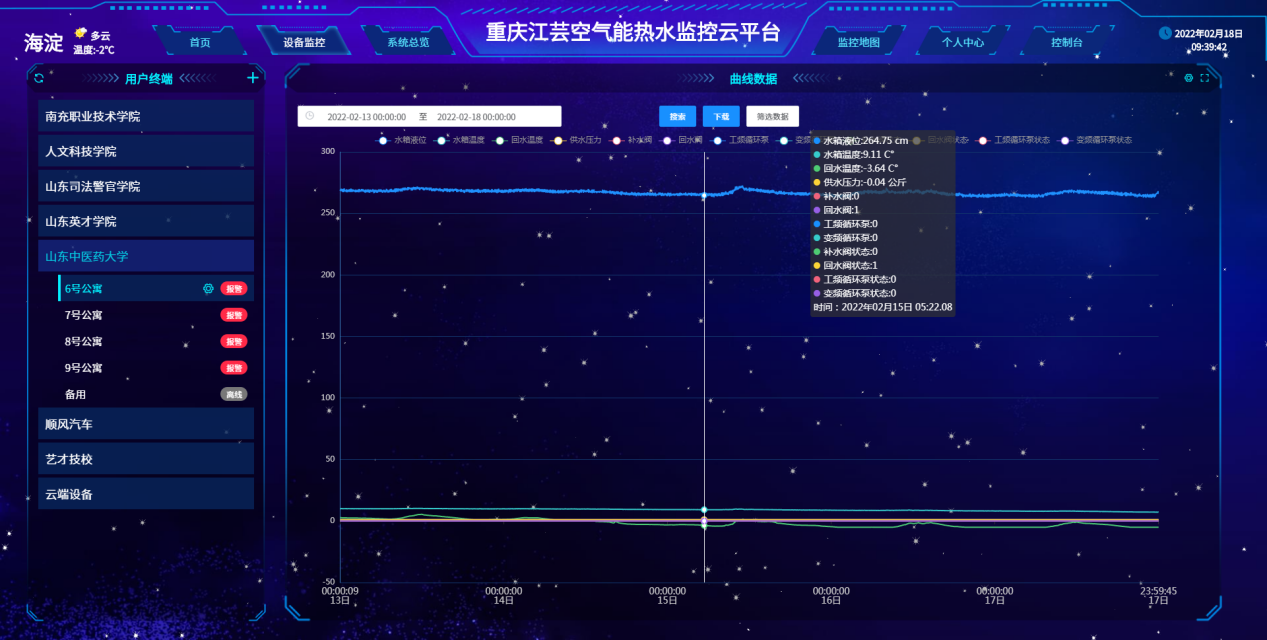

7.数据曲线监控

平台对设备监测的传感器数据及控制数据自动进行记录，1分钟一次，可通过曲线查询方式展示，或通过下载导出EXCEL表格数据进行查看，也支持每日将备份数据自动发送接收邮箱。

8.视频监控

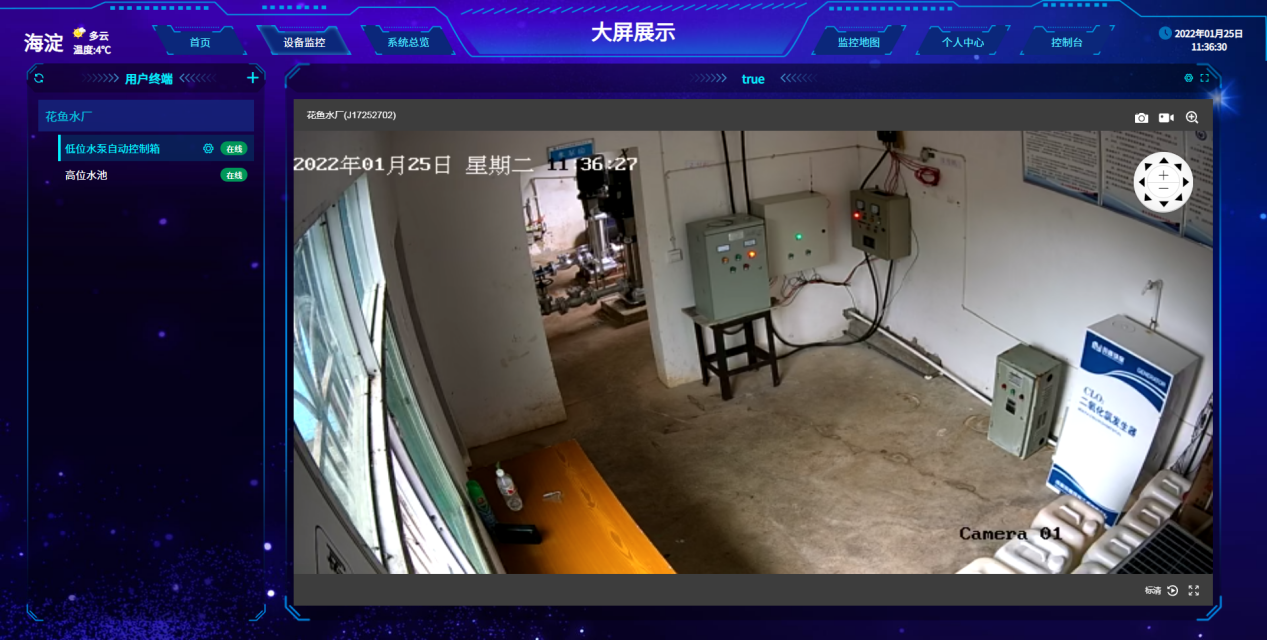

平台支持接入海康威视/萤石云等网络摄像头，支持视频监控和数据界面通步展示，当远程控制水泵，阀门时，通过视频监控获取实时动作反馈。

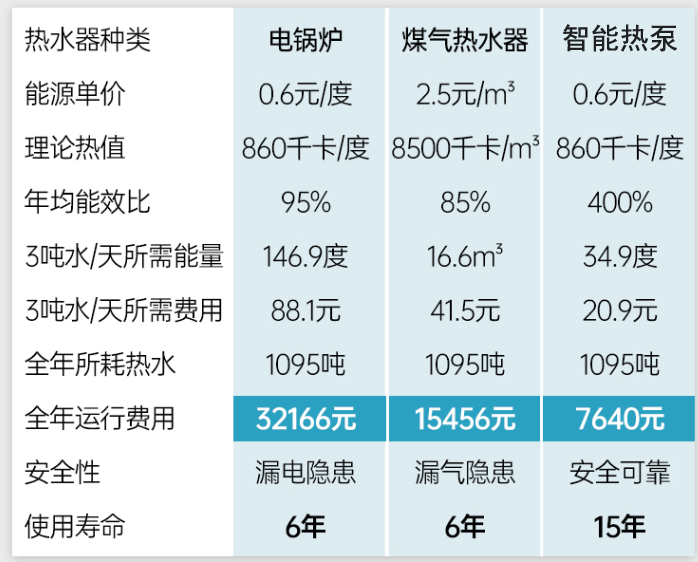

七、使用效果

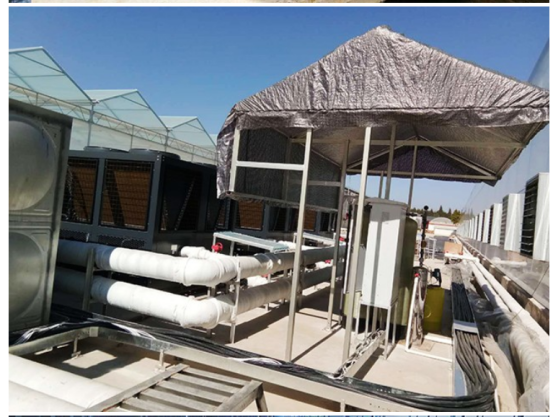

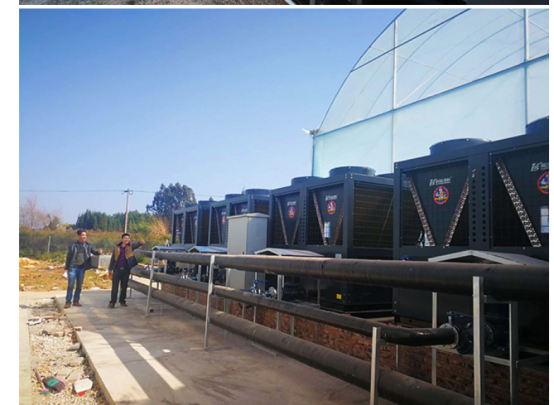

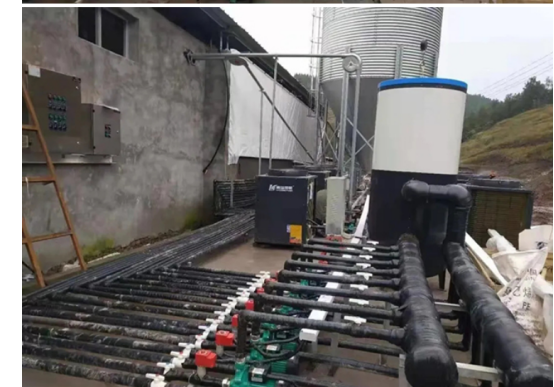

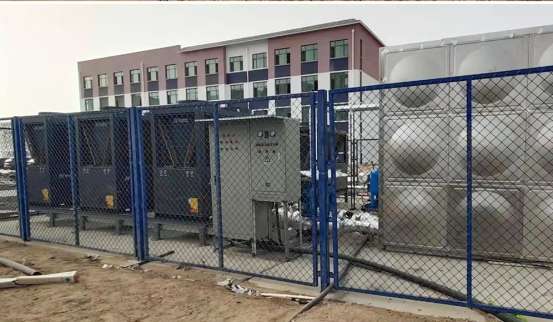

重点是控制柜自动控制系统监控上的效果体现。
