DAM以太网模块系列

　　1、以太网模块分为单以太网口和网口+WIFI两种;

　　2、单以太网口采用单独的配置软件对设备进行参数及工作模式的设置，采用网线方式进行通讯;

　　3、网口+WIFI设备通过WEB界面对设备参数进行配置，网线和无线均可进行通讯，默认是内置天线，需要外置天线的请联系客服补差价;

　　4、产品提供控制协议说明书、查询控制指令(说明书内)、配套软件、以太网测试源码、安卓版app软件;

　　5、DAM系列设备均可与PLC、组态软件、组态屏等进行通信。

　　注：所有设备型号均以DAM开头，型号中AI指模拟量信号，DI指开关量信号，DO指继电器输出，DA指模拟量输出，PT指PT100传感器。

　　产品提供以下资料：

　　1、标准modbus通讯协议说明书

　　2、提供设备控制查询指令说明

　　3、提供以太网测试源码

　　4、提供以太网配置软件，可设置设备的IP地址与工作模式如:TCP/UDP等;

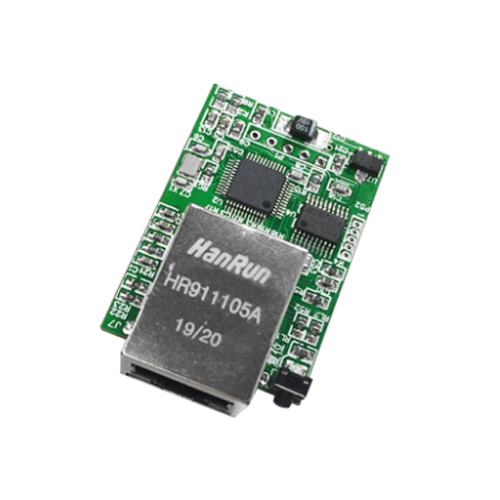

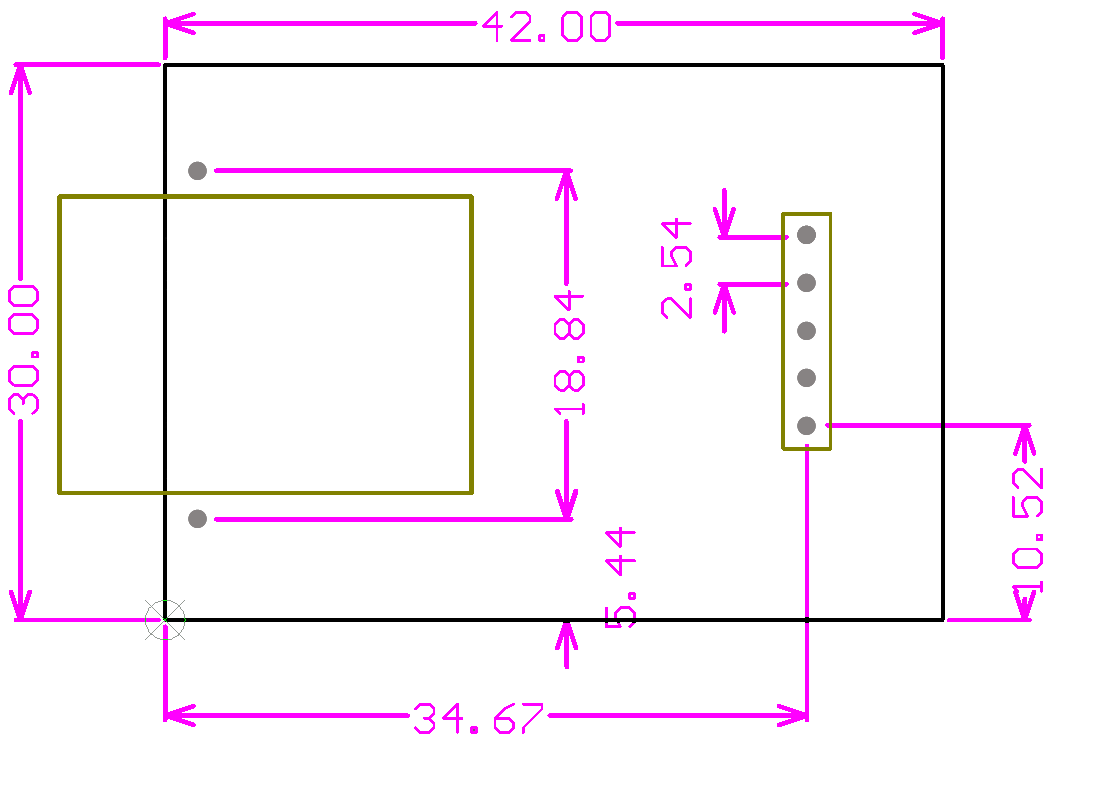

　　TTL串口转以太网是用来将TCP网络数据包或UDP数据包与TTL接口数据实现透明传输的设备，模块体积小巧，功耗低，搭载ARM处理器，速度快，稳定性高。

　　这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

　　模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 256Kbps, 具有TCP Client, UDP工作模式, 通过软件轻松配置。

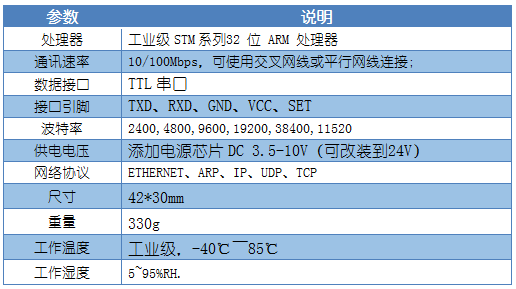

　　◆ 10/100M 自适应以太网接口;

　　◆ 支持 AUTO MDI/MDIX，可使用交叉网线或平行网线连接;

　　◆ 波特率在 115.2kbps以上并且可以设置;

　　◆ 工作方式可选择TCP Server,TCP Client, UDP工作模式;

　　◆ 支持虚拟串口工作模式;

　　◆ 工作端口，目标 IP地址和端口均可轻松设定;

　　◆ 提供配置软件;

　　◆ UDP方式下禁止了包广播，比同类产品抗干扰能力强;

　　◆ 在高速发包的情况下，发热仍然比较轻微。　　

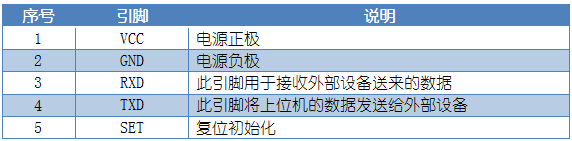

　　引脚说明

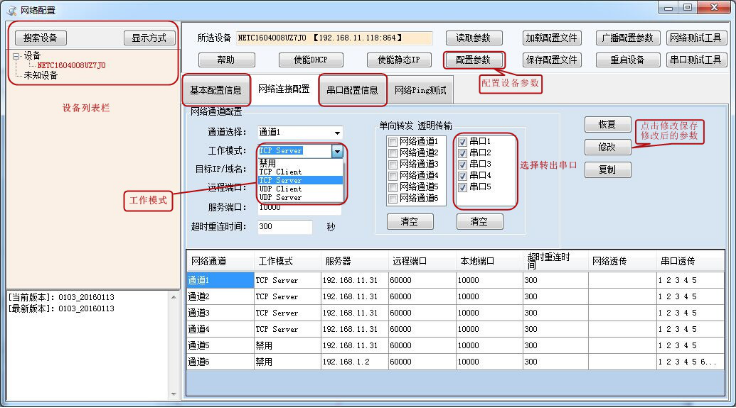

　　使用我公司的“以太网配置软件”，通过设备参数及设备的工作模式进行通讯。

　　具体配置方法参见“以太网转串口配置软件使用说明”文档。

　　默认设备IP为192.168.1.232

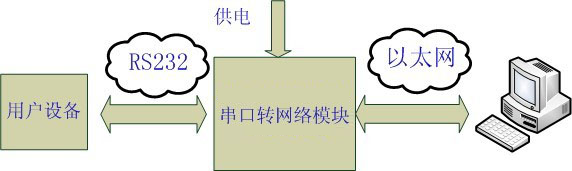

　　1、系统框图

　　JY-TCPTTL-606是连接串口设备到网络的桥梁，借助此模块，用户可以轻松实现设备联网管理和控制功能，应用框图如下。

　　注：为了安全性考虑，在默认情况下，模块只接受从设定的目标机器的IP和设定的目标机器端口发送过来的数据，并且模块只往设定的目标位置发送数据。

　　您可以很容易的即时控制模块的设置进行修改发送目标(后面有介绍)，也可以定制特殊功能产品，如不验证来源IP，以接受多个IP发送的数据，实现多对一。

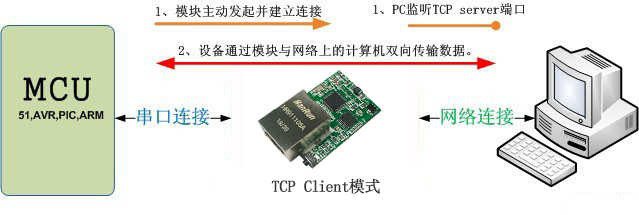

　　2、 TCP Client 模式

　　在TCP client模式下，模块上电后根据自己的设置主动去连接到TCP server服务器端，然后建立一个长连接，之后的数据进行透明传输。此模式下，TCP server的IP需要对模块可见，可见的意思是通过模块所在的IP可以直接PING通服务器IP，服务器端可以是互联网的固定IP，也可以是和模块同一个局域网的内网IP。

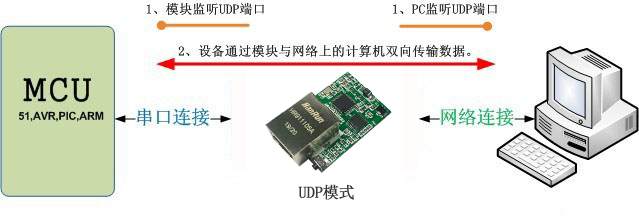

　　3、 UDP 模式

　　在UDP模式下，模块上电后监听设置的端口，不主动建立连接，当有数据从通过传过来时，转发到串口，当串口收到数据时，通过网络发送到模块设置的IP和端口。

　　应用场景

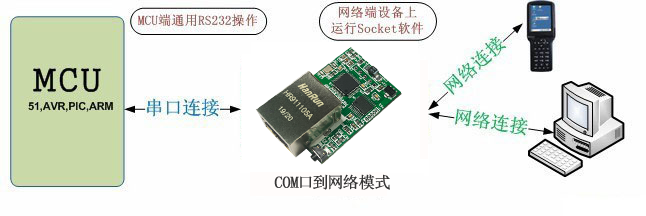

　　1、COM口到网络模式

　　此为最常用工作模式，模块一头接COM口，另一头接网络，实现网络和COM之间的转换，此模式下，计算机需要编写网络应用程序，基于socket发送和接收数据。

　　使用者需要掌握网络编程知识。

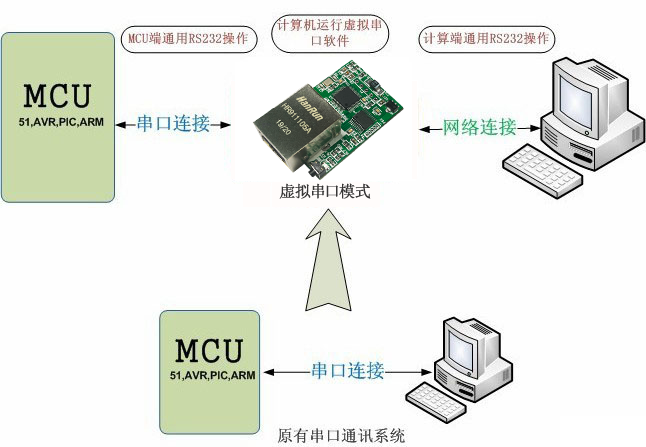

　　2、虚拟串口模式

　　虚拟串口模式下，用户不需要对原来的系统做任何更改，只需要在计算机上安装VSPM软件，做好相应设置即可，设置完成后，远端的设备就和直接接在计算机上一样。

　　不用修改原来的应用程序，应用程序依然像操作串口一样操作远端的设备。

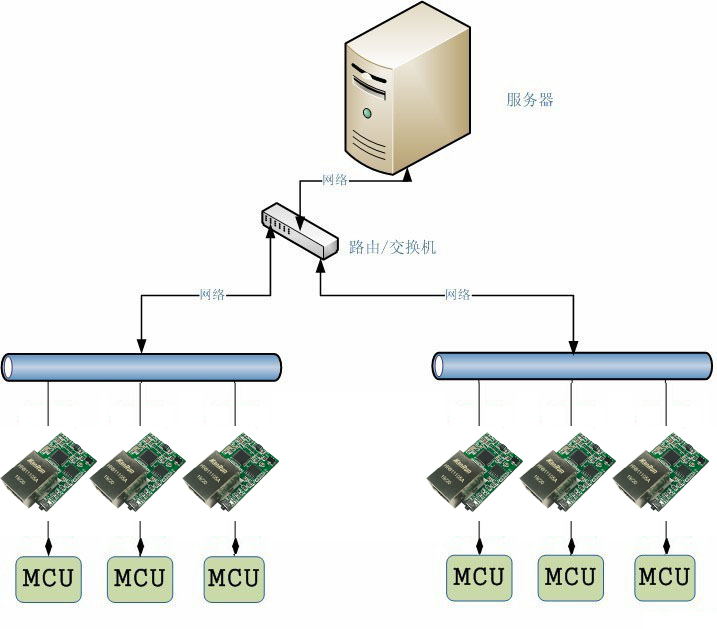

　　3、服务器采集模式

　　服务器数据采集控制模式，是最常用的应用模式之一，串口服务器分布在网络不同的位置，通过网络将数据统一传输到服务器，并接收服务器的数据，这是物联网最基本模型之一。
