DAMAITC12 云平台温度采集模块

数字滤波 | 线阻修正 | 高精度0.01℃ | 高速率10HZ

工业级温度采集模块，高精度24位AD转换分辨率0.1、测温精度1℃、采集频率10HZ、支持多路同时采集，应用于在石油石化行业，用于采集炼油厂、加热炉、熔炼炉、钢铁水，火力发电、热电厂等场合的温度检测控制

联网方式：网口/WiFi 功能说明：12AI+12TC 版本说明：标准版协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品特点

DC7-30V宽压供电；
RS485通讯隔离；
RS232通讯；
通讯接口支持RS232、RS485；
标准modbus协议，同时支持RTU和ASCII格式；
可以设置0-255个设备地址，通过软件设置。

二、产品功能

12路K型热电偶采集通道，24位AD转换；
温度采集精度±0.5℃；
12路12位分辨率模拟量4-20ma或0-10v输入；
模拟量采集精度±0.01ma/v；
支持波特率：2400,4800,9600,19200,38400（可以通过软件修改，默认9600）。

三、产品选型

型号	modbus	RS232	RS485	USB	WiFi	AI	K偶
DAM-AITC12	●	●	●			12	12

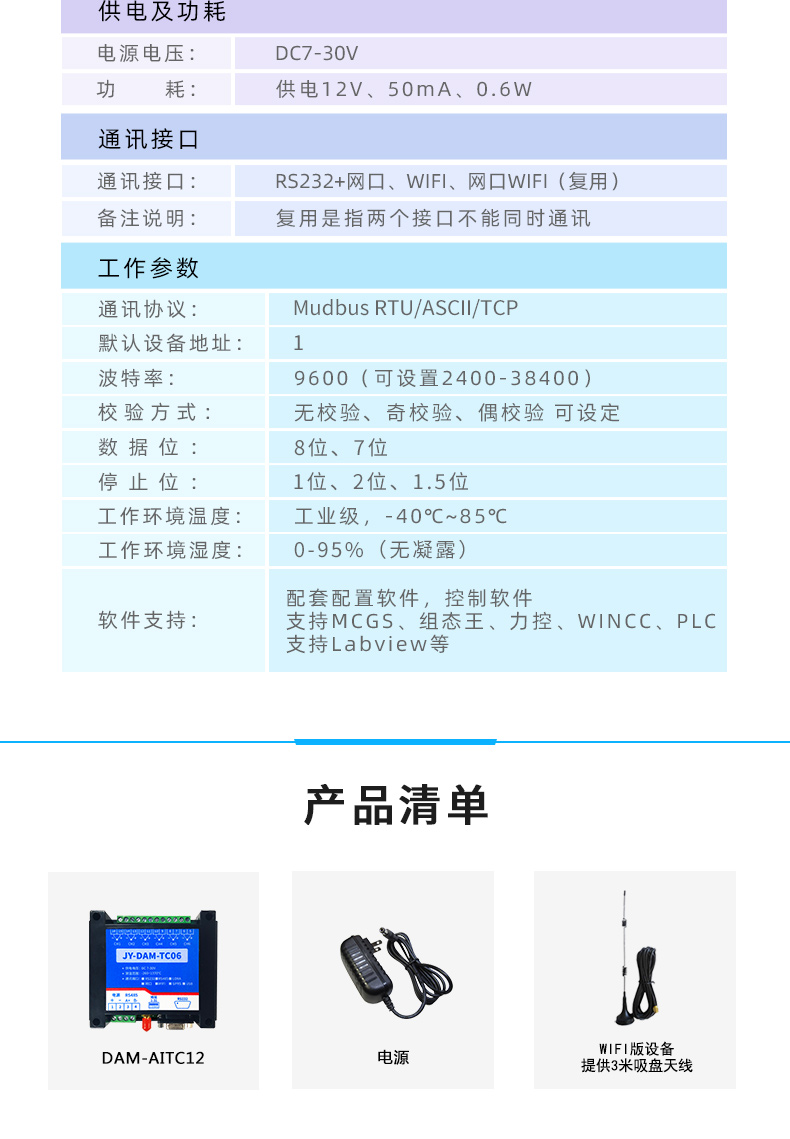

参数说明

参数	说明
数据接口	隔离RS485、RS232
额定电压	DC 7-30V
电源指示	1路红色LED指示（通电时常亮）
通讯指示	1路绿色LED指示（通信时闪烁）
测量温度范围	-260-1320℃
温度转换	24位AD
温度分辨率	0.1℃
温度精度	±0.5℃
模拟量输入类型	4-20ma或0-10V
模拟量转换	12位AD
模拟量分辨率	0.001（ma/v）
模拟量采集精度	±0.01（ma/v）
工作温度	工业级，-40℃-85℃
尺寸	17911648mm
重量	200g
通讯协议	ModbusRTU / Modbus ASCII均支持
设备地址	默认1，可修改范围1-254
默认通讯格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
校验方式	默认NONE，可修改为even，odd
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

五、接口说明

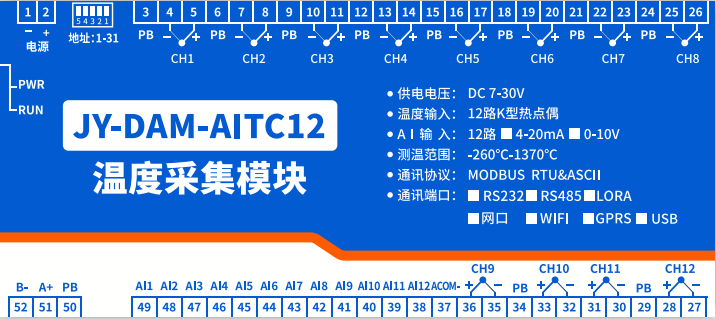

1、引脚说明

功能	序号	引脚	说明
供电电源（DC7-30V）	1	﹢	设备供电正极接口
供电电源（DC7-30V）	2	-	设备供电负极接口
通讯接口	52	B-	485通讯B-
	51	A+	485通讯A+
	50	PB	485通讯屏蔽线接口
热电偶输入1（CH1）	3	PB	热电偶传感器屏蔽线接口
	4	-	热电偶传感器信号负
	5	+	热电偶传感器信号正
热电偶输入2（CH2）	6	PB	热电偶传感器屏蔽线接口
	7	-	热电偶传感器信号负
	8	+	热电偶传感器信号正
热电偶输入3（CH3）	9	PB	热电偶传感器屏蔽线接口
	10	-	热电偶传感器信号负
	11	+	热电偶传感器信号正
热电偶输入4（CH4）	12	PB	热电偶传感器屏蔽线接口
	13	-	热电偶传感器信号负
	14	+	热电偶传感器信号正
热电偶输入5（CH5）	15	PB	热电偶传感器屏蔽线接口
	16	-	热电偶传感器信号负
	17	+	热电偶传感器信号正
热电偶输入6（CH6）	18	PB	热电偶传感器屏蔽线接口
	19	-	热电偶传感器信号负
	20	+	热电偶传感器信号正
热电偶输入7（CH7）	21	PB	热电偶传感器屏蔽线接口
	22	-	热电偶传感器信号负
	23	+	热电偶传感器信号正
热电偶输入8（CH8）	24	PB	热电偶传感器屏蔽线接口
	25	-	热电偶传感器信号负
	26	+	热电偶传感器信号正
热电偶输入9（CH9）	27	-	热电偶传感器信号负
	28	+	热电偶传感器信号正
	29	PB	热电偶传感器屏蔽线接口
热电偶输入10（CH10）	30	-	热电偶传感器信号负
热电偶输入10（CH10）	31	+	热电偶传感器信号正
热电偶输入11（CH11）	32	-	热电偶传感器信号负
热电偶输入11（CH11）	33	+	热电偶传感器信号正
热电偶输入12（CH12）	34	PB	热电偶传感器屏蔽线接口
	35	-	热电偶传感器信号负
	36	+	热电偶传感器信号正
模拟量输入1	49	AI1	模拟量输入1信号正
模拟量输入2	48	AI2	模拟量输入2信号正
模拟量输入3	47	AI3	模拟量输入3信号正
模拟量输入4	46	AI4	模拟量输入4信号正
模拟量输入5	45	AI5	模拟量输入5信号正
模拟量输入6	44	AI6	模拟量输入6信号正
模拟量输入7	43	AI7	模拟量输入7信号正
模拟量输入8	42	AI8	模拟量输入8信号正
模拟量输入9	41	AI9	模拟量输入9信号正
模拟量输入10	40	AI10	模拟量输入10信号正
模拟量输入11	39	AI11	模拟量输入11信号正
模拟量输入12	38	AI12	模拟量输入12信号正
模拟量输入信号负	37	ACOM-	模拟量输入信号负（共用）

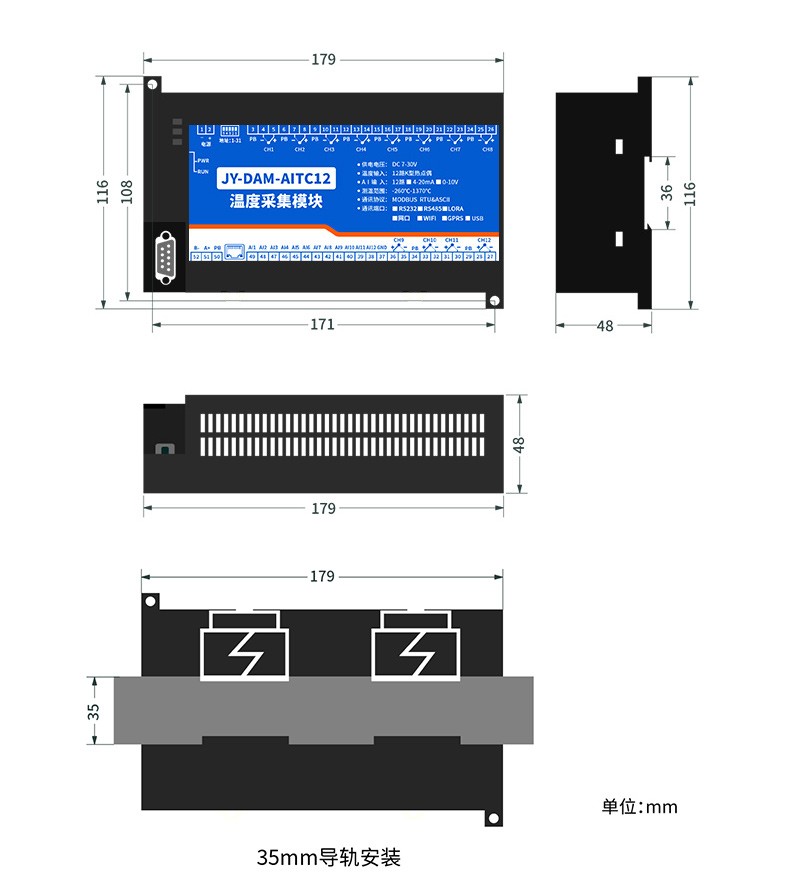

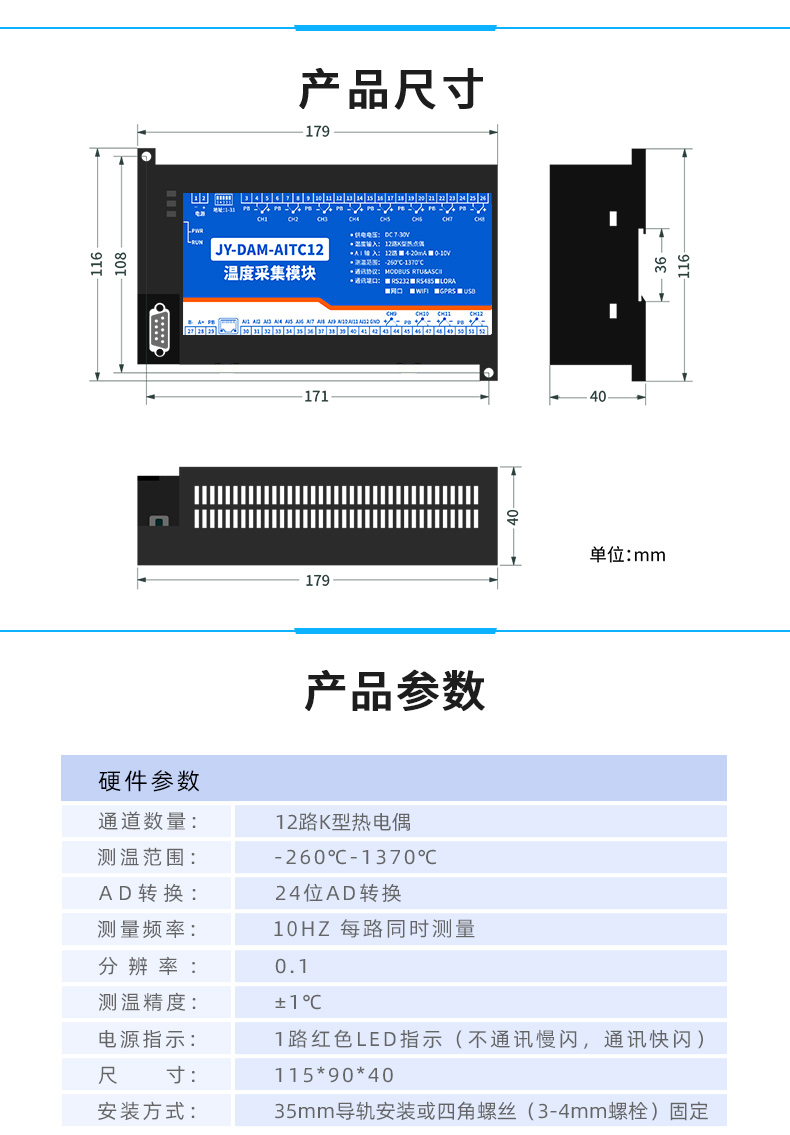

尺寸说明

六、通讯说明

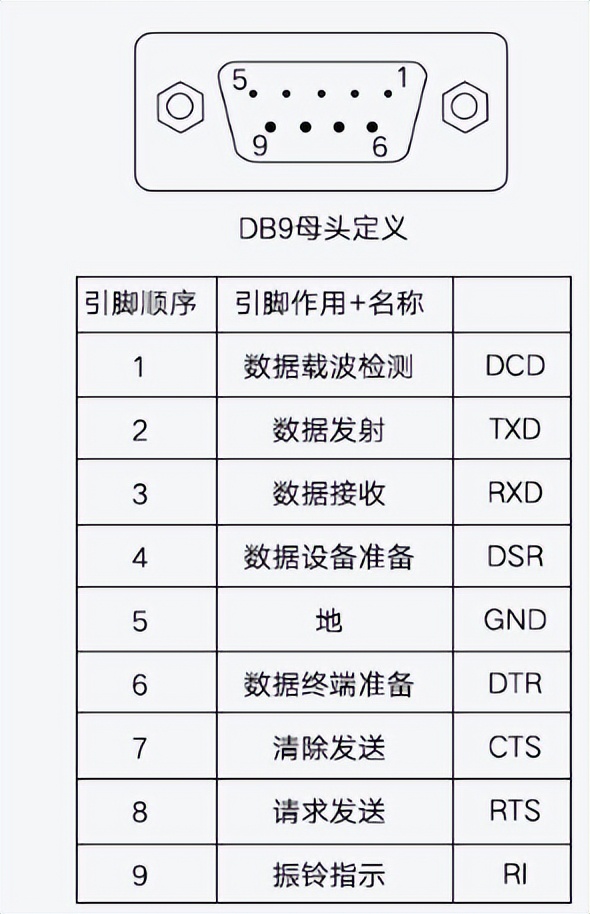

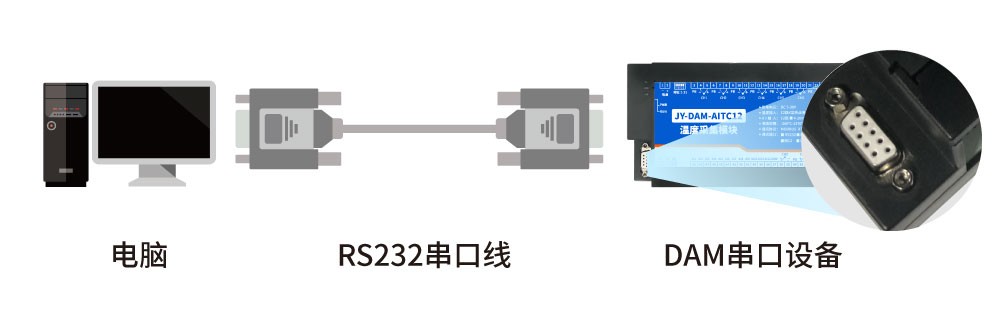

1、RS232接线图

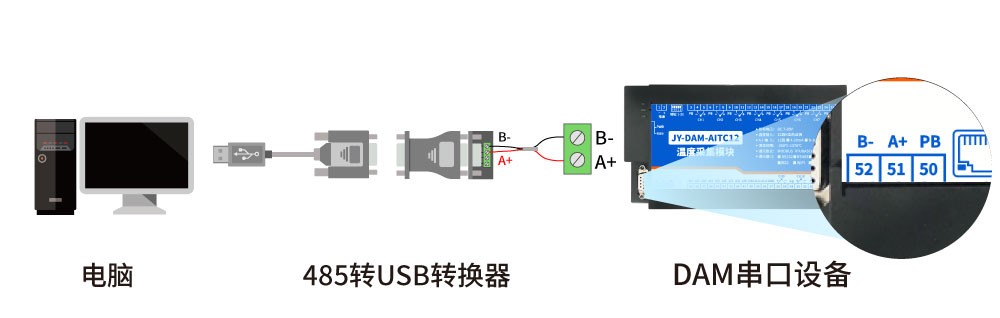

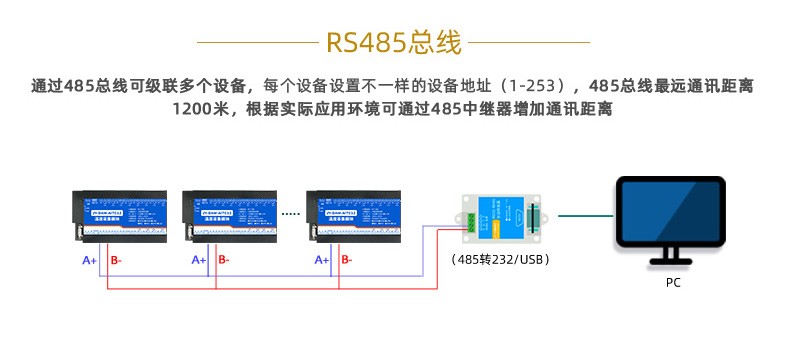

2、RS485接线

电脑自带的串口一般是RS232，需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接PB。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、硬件接线

1、热电偶传感器接线

K型热电偶接线方式

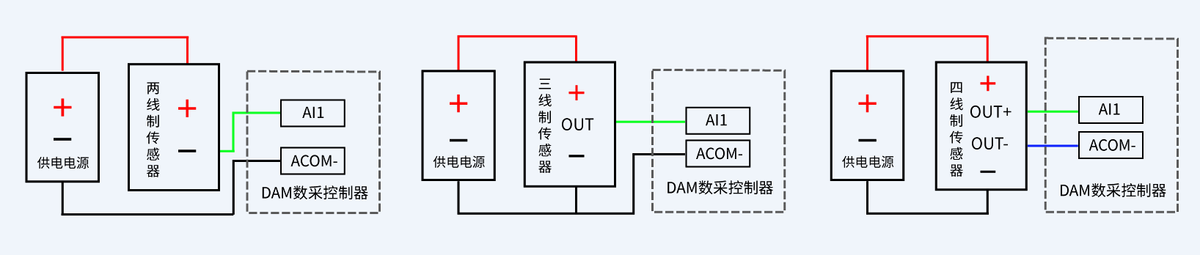

2、模拟量接线示意图

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

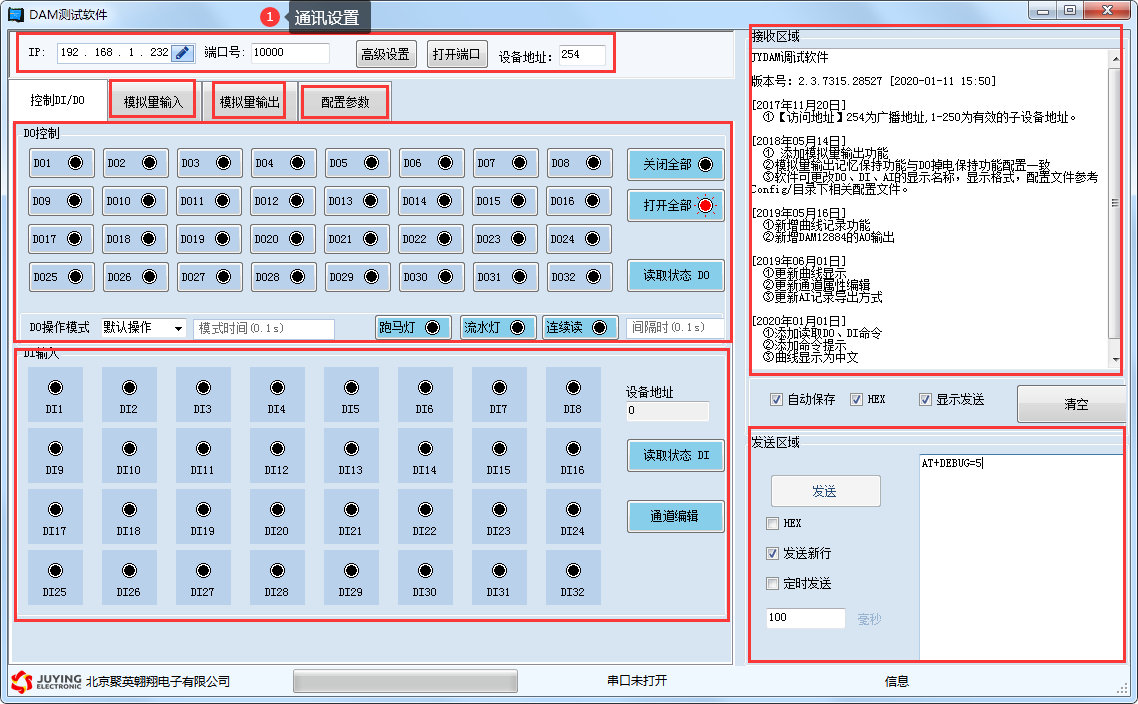

八、测试软件说明

1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/JYDAM调试软件.rar

2、软件说明

工具栏	说明
通讯设置	串口/网络通讯方式选择；端口号/TCP地址选择；设置AI/DI/DO读取刷新时间。
DO控制	操作DO通道；选择DO模式；设置动作时间。
DI输入	查看DI输入状态；读取DI状态生成查询指令；设置DI/DO通道名称。

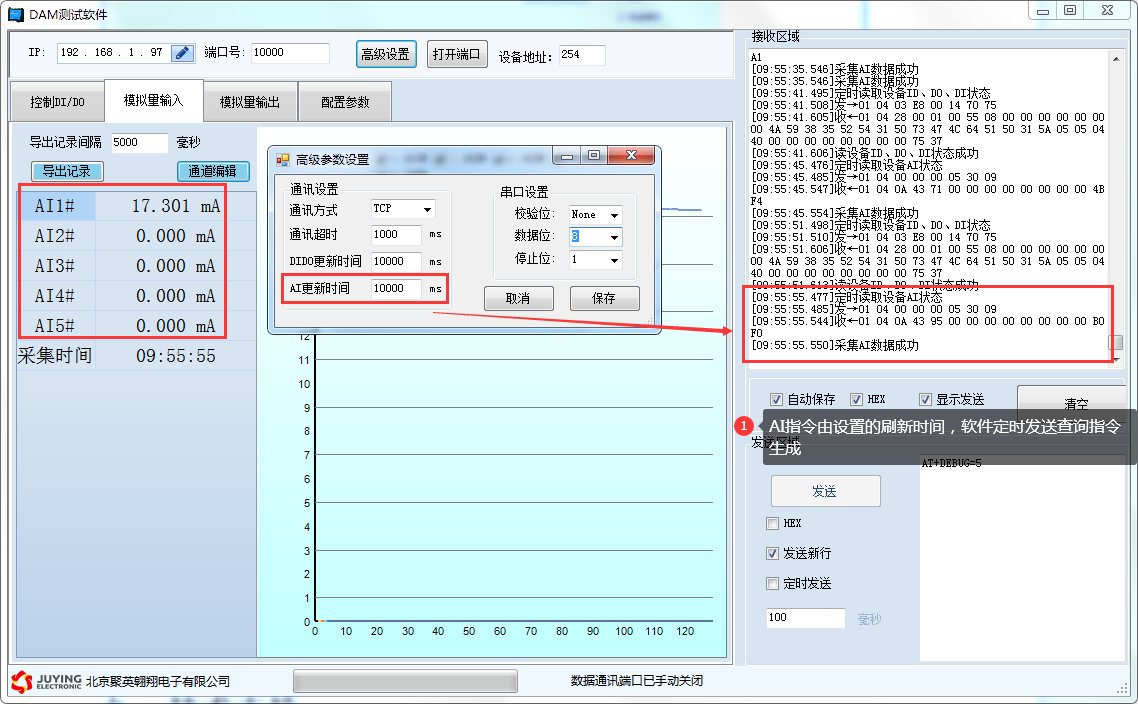

模拟量输入	显示4-20ma/0-10v/0-5v实时数据/曲线；显示PT100/K型热电偶/DS18B20温度数据/曲线；显示实时采集时间；设置AI/温度通道名称；设置AI通道量程转换及显示单位；手动导出excel表格数据；手动保存数据曲线。
模拟量输出	设置AO输出；生成AO多通道输出指令。
配置参数	显示当前设备AI/DI/DO通道数量信息；设置波特率；设置偏移地址；设置工作模式；设置AI/DI/DO自动回传；设置DO掉电记忆。
指令区域	生成AI/DI/DO/AO/参数设置等指令。
调试区域	用户自定义发送指令测试。

详细使用说明参考：JYDAM调试软件使用说明文档

九、通讯参数

1、地址说明

地址说明

说明

默认地址

默认设备地址均为1

广播地址

254

单独连接设备，任何设备地址下均可用254通讯；

当设备地址不明确时，用于读取当前设备地址。

2、修改设备地址

DAM系列设备	说明
有拨码开关设备	设备地址=拨码开关地址+偏移地址
无拨码开关设备	设备地址=偏移地址

拨码开关地址

五个拨码全都拨到“ON”位置时，为地址“31”；
五个拨码全都拨到“OFF”位置时，为地址“1”；
最左边1为二进制最低位。
地址表：

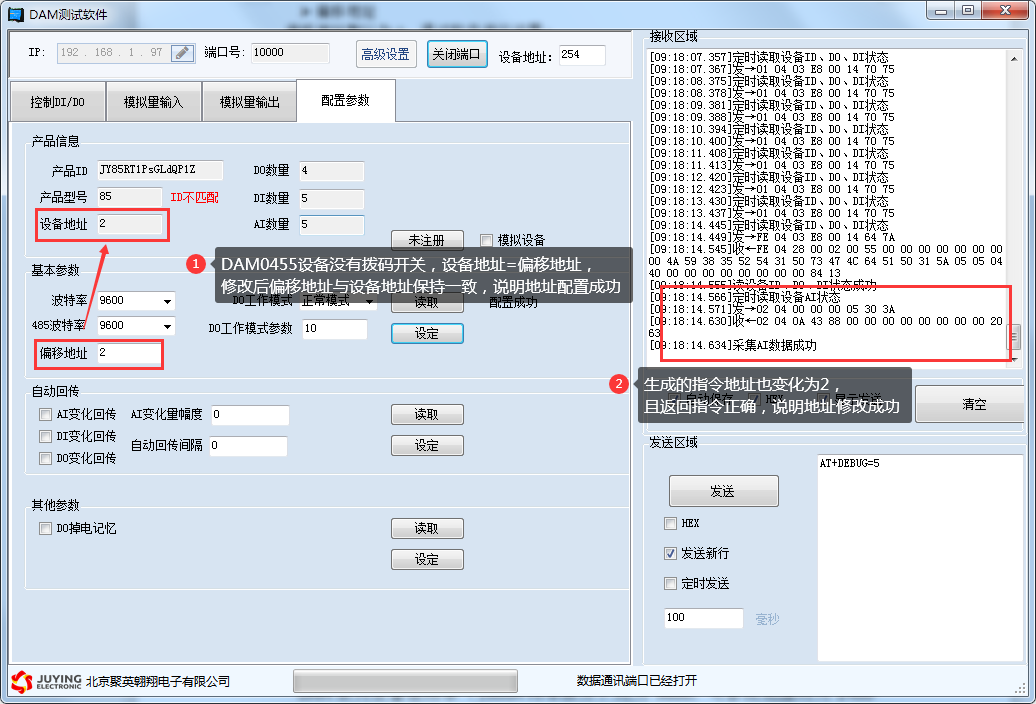

偏移地址

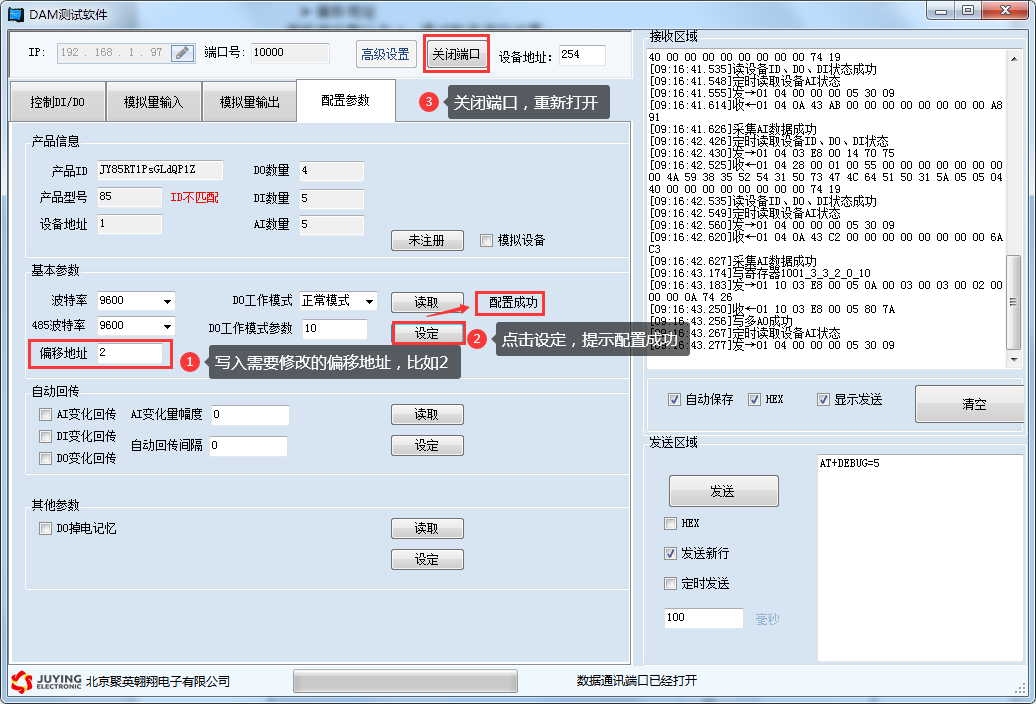

偏移地址默认为0，通过软件进行设置：

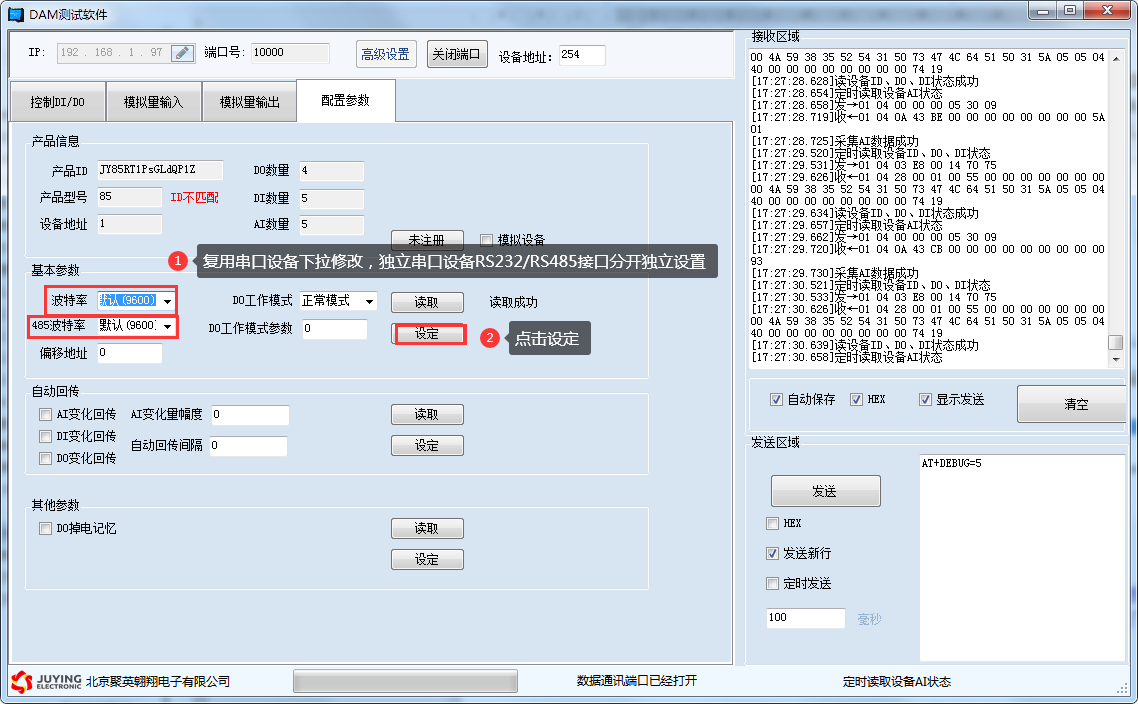

3、波特率

设备重新上电；

使用修改后的波特率通讯测试。

温度补偿说明

十一、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议中文参考:

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

线圈寄存器地址表：

寄存器名称		寄存器地址（10进制）		说明
温度输入
输入1	温度输入 4号指令		40000	第一路温度输入
输入2			40001	第二路温度输入
输入3			40002	第三路温度输入
输入4			40003	第四路温度输入
输入5			40004	第五路温度输入
输入6			40005	第六路温度输入
输入7			40006	第七路温度输入
输入8			40007	第八路温度输入
输入9			40008	第九路温度输入
输入10			40009	第十路温度输入
输入11			40010	第十一路温度输入
输入12			40011	第十二路温度输入
模拟量输入
输入1	模拟量输入 4号指令		40020	第一路模拟量输入
输入2			40021	第二路模拟量输入
输入3			40022	第三路模拟量输入
输入4			40023	第四路模拟量输入
输入5			40024	第五路模拟量输入
输入6			40025	第六路模拟量输入
输入7			40026	第七路模拟量输入
输入8			40027	第八路模拟量输入
输入9			40028	第九路模拟量输入
输入10			40029	第十路模拟量输入
输入11			40030	第十一路模拟量输入
输入12			40031	第十二路模拟量输入
配置参数
RS232波特率	保持寄存器		31000	见下表波特率数值对应表，默认为0，支持0-10，该寄存器同时决定RS232和RS485的通信波特率
RS485波特率			31001	见下表波特率数值对应表，默认为0，支持0-10，该寄存器同时决定RS232和RS485的通信波特率
设备地址			31002	默认地址1，可设置地址范围1-254

波特率数值对应表

数值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

注意：使用第三方上位机，比如组态王、MCGS、PLC等软件时，PLC寄存器地址会偏移1。

指令生成说明

使用JYDAM调试软件即可生成查询通道指令

4、指令列表

情景	RTU格式（16进制发送）
查询第1路温度	FE040000000125C5
返回信息	FE 04 02 00 00 AD 24
查询第2路温度	FE 04 00 01 00 01 74 05
查询第3路温度	FE 04 00 02 00 01 84 05
查询第4路温度	FE04 00 03 0 001 D5 C5
查询第5路温度	FE04 00 04 00 01 64 04
查询第6路温度	FE04 00 05 00 01 35 C4
查询第7路温度	FE04 00 06 00 01 C5 C4
查询第8路温度	FE04 00 07 00 01 94 04
查询第9路温度	FE04 00 08 00 01 A4 07
查询第10路温度	FE04 00 09 00 01 F5 C7
查询第11路温度	FE04 00 0A 00 01 05 C7
查询第12路温度	FE04 00 0B 00 01 54 07
查询1~12路温度	FE04 00 00 00 0C E4 00
查询第1路模拟量	FE 04 00 14 00 01 65C1
返回信息	FE 04 02 00 00 AD 24
查询第2路模拟量	FE 04 00 15 00 01 34 01
查询第3路模拟量	FE 04 00 16 00 01 C4 01
查询第4路模拟量	FE 04 00 17 00 01 95 C1
查询第5路模拟量	FE 04 00 18 00 01 A5 C2
查询第6路模拟量	FE 04 00 19 00 01 F4 02
查询第7路模拟量	FE 04 00 1A 00 01 04 02
查询第8路模拟量	FE 04 00 1B 00 01 55 C2
查询第9路模拟量	FE 04 00 1C 00 01 E4 03
查询第10路模拟量	FE 04 00 1D 00 01 B5 C3
查询第11路模拟量	FE 04 00 1E 00 01 45 C3
查询第12路模拟量	FE 04 00 1F 00 01 14 03
查询1~12路模拟量	FE 04 00 14 00 0C A4 04

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

FE 04 02 00 F5 6D 63

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) F5(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节； 10进制为245，实际温度是24.5℃
6D 63	CRC16

查询12温度

FE040000000CE400

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 0C	查询数量	要查询的模拟量数量
E4 00	CRC16

模拟返回信息：

FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
18	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节；每通道2个字节，顺序读取
81 60	CRC16

5.2、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量AD字

发送码：FE 04 00 14 00 0C A4 04

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 14	起始地址	要查询的模拟量起始寄存器地址（）
00 0C	查询数量	要查询的模拟量数量12通道
A4 04	CRC16

模拟返回信息：

返回码：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
18	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查询的AD字	TH为模拟量高字节，TL 为模拟量低字节；每通道2个字节，顺序读取
81 60	CRC16	校验位

十二、常见问题与解决方法

1、继电器板卡供电后使用232接口无法建立通信，无法控制

首先测试不同波特率是否可以控制，485接口注意A+、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

2、485总线，挂载了大于1个的设备，我以广播地址255发送继电器1吸和，但并不是所有模块的继电器1吸和。

广播地址在总线上只有一个设备时可以使用，大于1个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

3、西门子PLC与设备不能正常通讯

西门子485总线AB定义与设备相反。
