l 供电DC7-30V;
l 通讯接口无线WIFI通讯;
l 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);
l 通信协议:支持标准modbus RTU协议;
l 可以设置0-255个设备地址;
l 电容触摸屏;
l 4个手动控制按键控制对应4个输出;
l 4个按键指示灯实时更新对应输出状态;
l 4个按键可配置对应输出参数。![]()



接口说明

引脚说明

![]()

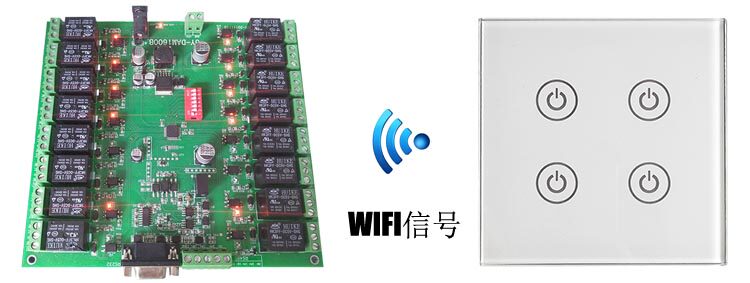

无线WIFI通讯


1、通讯协议说明
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
2、Modbus寄存器说明

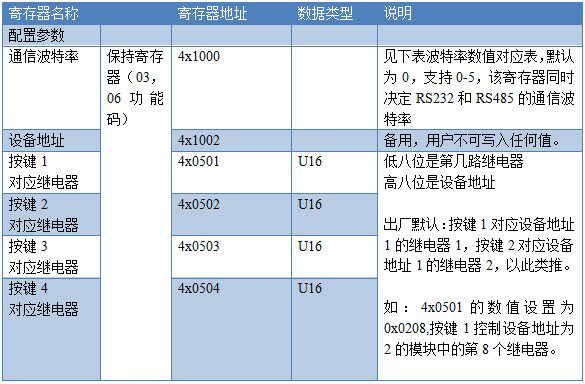

线圈寄存器地址表:

波特率数值对应表

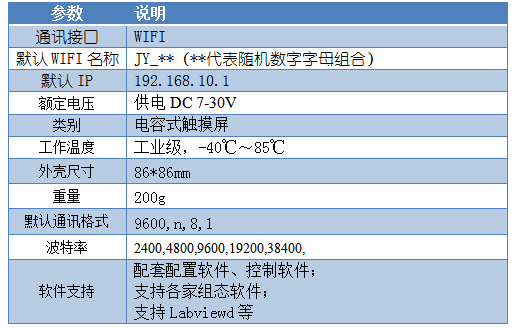

产品参数
| 参数 | 说明 |
|---|---|
| 通讯接口 | WIFI |
| 默认WIFI名称 | JY_**(**代表随机数字字母组合) |
| 默认IP | 192.168.10.1 |
| 额定电压 | 供电 DC 7-30V |
| 类别 | 电容式触摸屏 |
| 工作温度 | 工业级,-40℃~85℃ |
| 外壳尺寸 | 86*86mm |
| 重量 | 200g |
| 默认通讯格式 | 9600,n,8,1 |
| 波特率 | 2400,4800,9600,19200,38400 |
| 软件支持 | 配套配置软件、控制软件;支持各家组态软件;支持Labview等 |
产品尺寸
长度:86mm ●宽度:86mm
