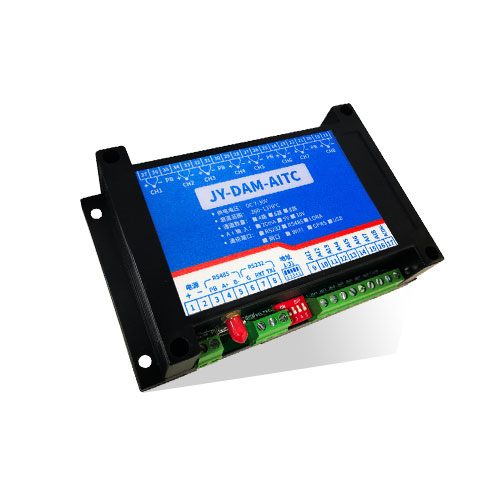

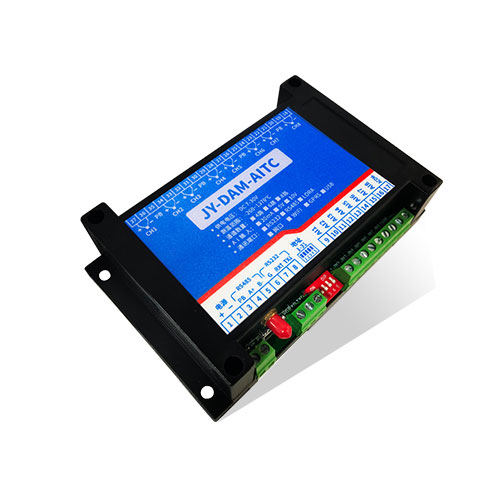

产品特点

• 供电电压DC7-40V；
• 通讯接口只支持无线WIFI网络；
• 设备默认IP为192.168.10.1；
• 设备默认WIFI名称为JY_**（**代表随机数字字母组合）；
• 支持标准modbus协议，同时支持ASCII/RTU格式；
• 测量芯片采用24位AD转换器,精度可做到0.02度；
• 支持用户二次开发。

二、产品功能

• 8路K型热电偶采集通道；
• 8路12位分辨率模拟量电压输入；
• 支持波特率：2400,4800,9600,19200,38400（可以通过软件修改，默认9600）。
• 同时支持局域网和外网控制使用；
• 支持UDP/TCP工作模式；
• 支持Client 、Server模式；
• 支持透传、力控、组态王、Modbus tcp连接；

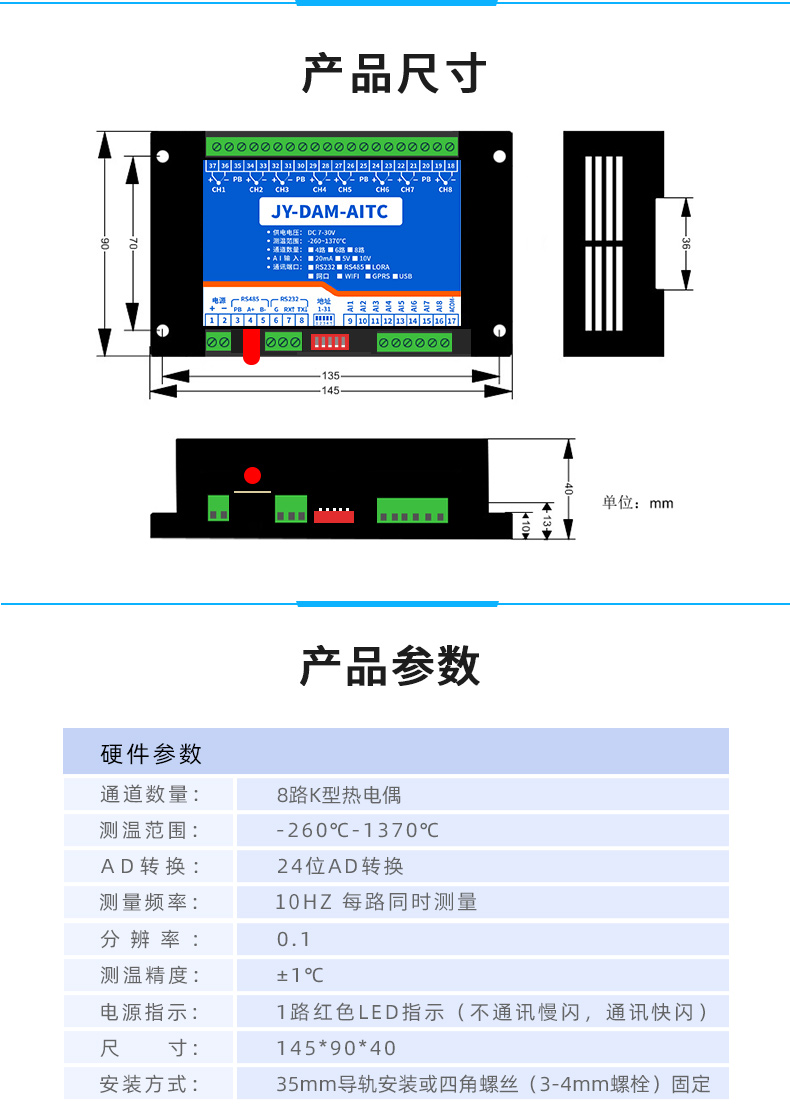

三、产品选型

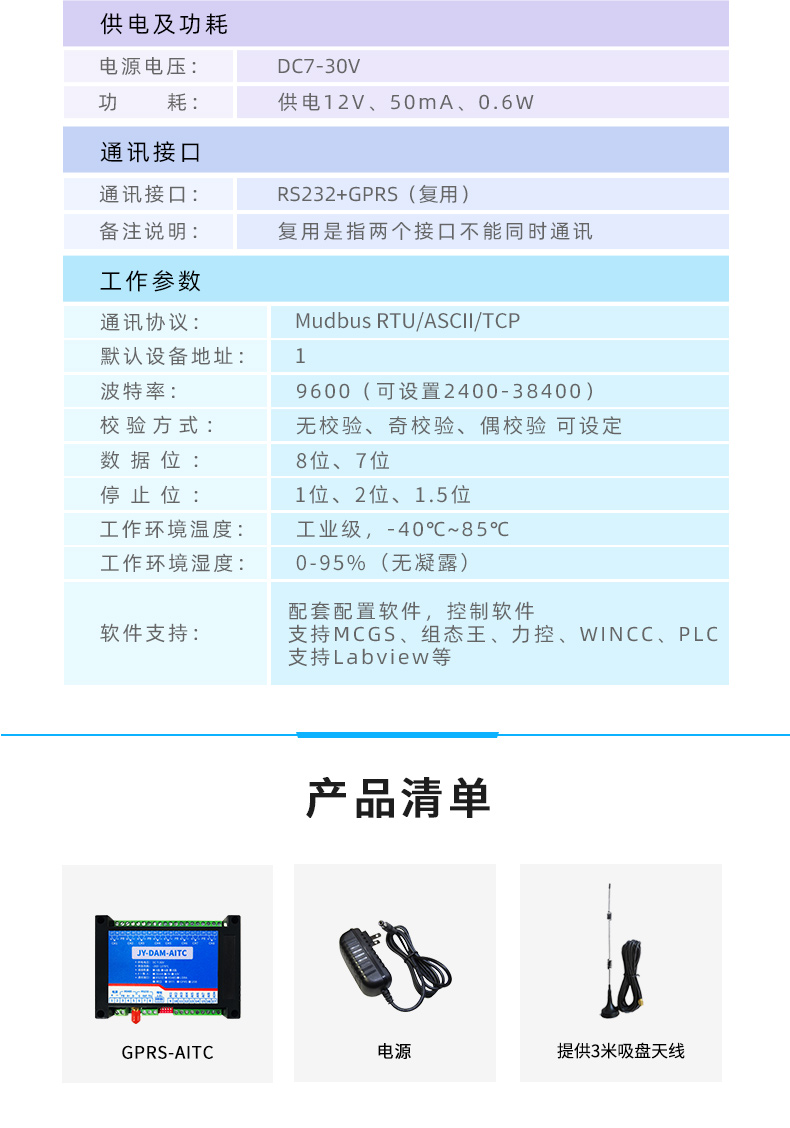

四、主要参数

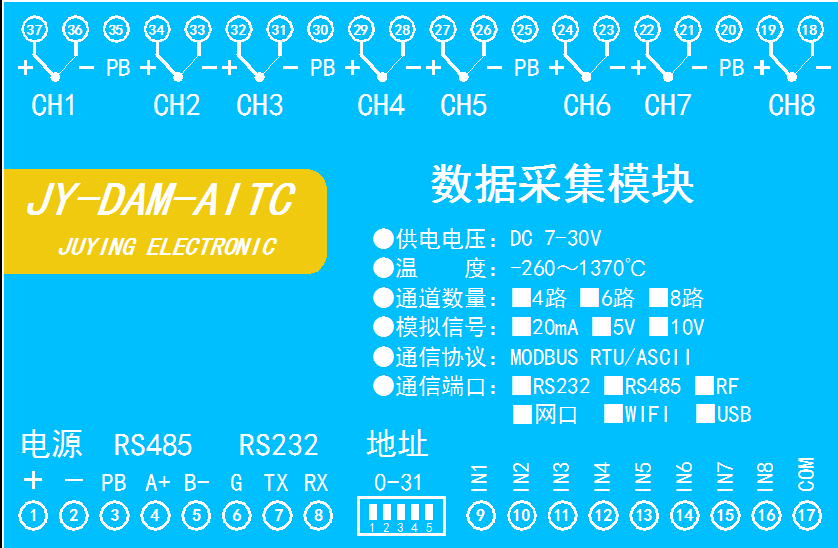

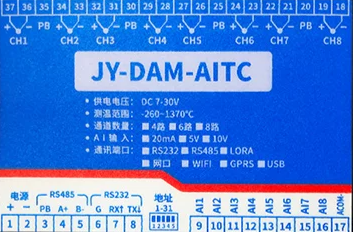

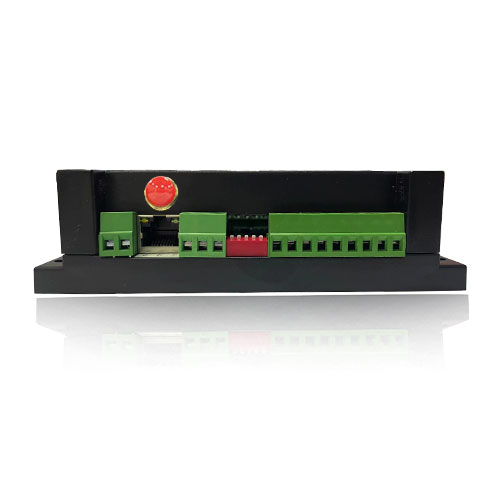

五、接口说明

通讯说明

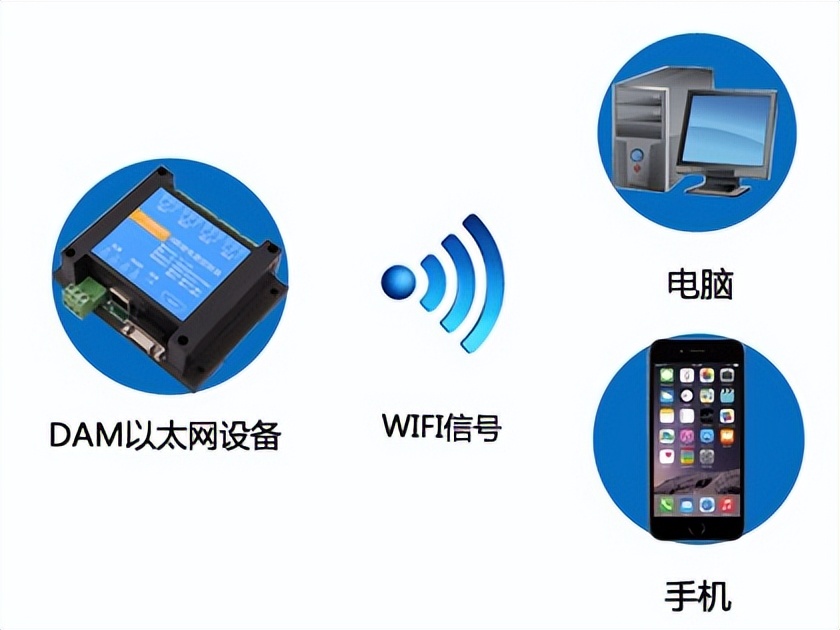

1、WIFI连接

设备默认WIFI信号名称：JY_****，连接密码：12345678.

设备默认IP：192.168.10.1，登录账号：admin，密码：admin

若没有出现此信号，需要先对设备进行复位操作。

2、WiFi复位说明

1. 网口左侧有一个黑色复位按键或复位引脚（两个弯曲引出的针脚），若没有复位按键或引脚，请与技术客服联系，010-82899827-803。
2. 按住复位按键（或短接两个复位脚）5s后拿开。拿开后，WIFI模块指示灯会快速闪烁几次，然后正常闪烁。说明设备复位成功，等待5s，设备WIFI信号会出现，WIFI信号名称为JY_**（**代表数字），WIFI连接密码为12345678。

3、架构说明

设备使用基于Internet广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com，端口号60001进行通讯。

七、快速使用说明

1、设备供电后连接设备WIFI信号，通过网页进行参数配置；

2、测试通讯；

3、获取设备唯一ID号；

4、手机安装云平台app软件；

5、通过云平台添加设备进行测试使用。

八、输入接线

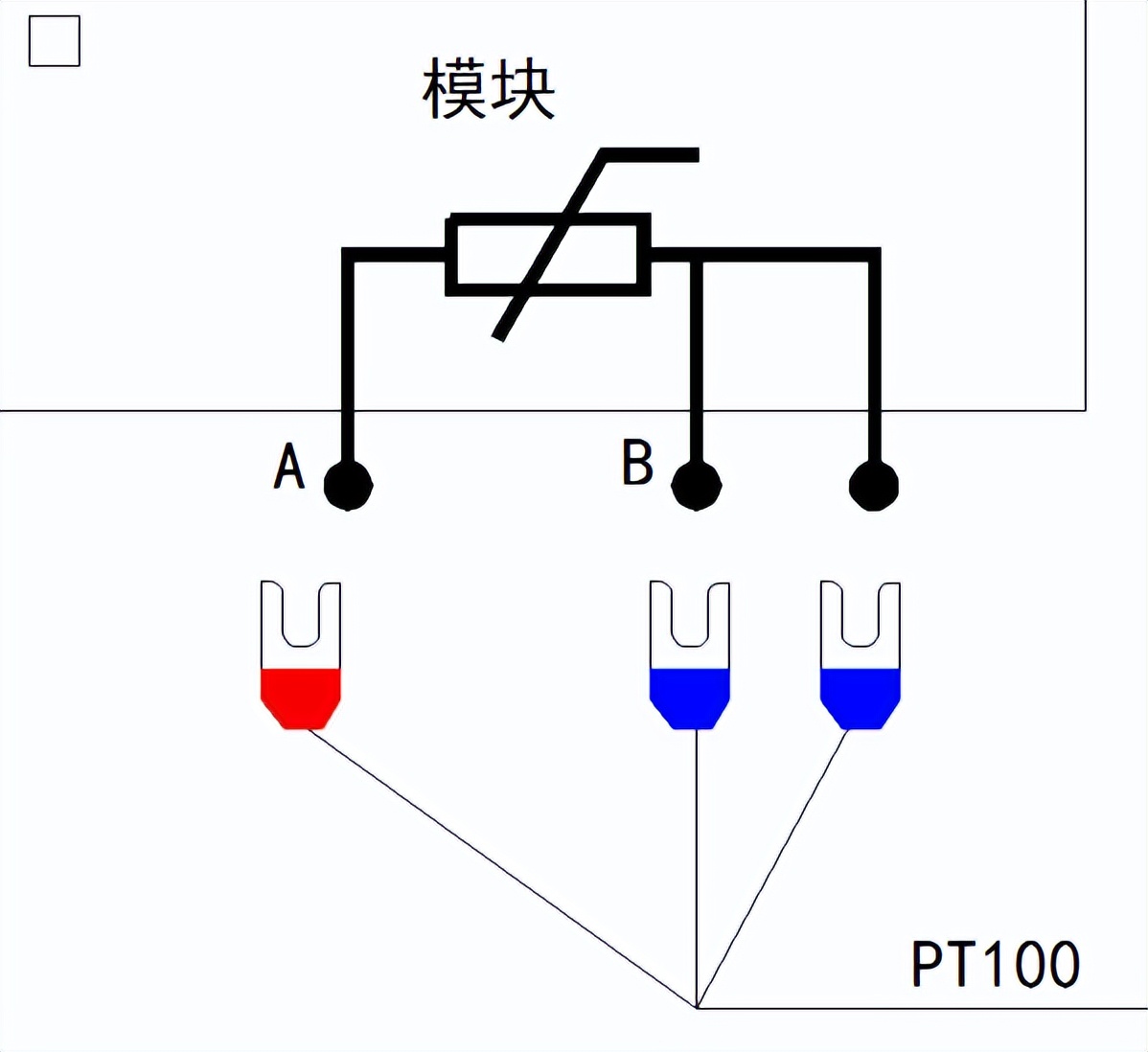

1、K型热电偶传感器接线

K型热电偶采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

2、模拟量接线示意图

下图中的电源部分为传感器供电，IN1-IN6接传感器信号正，COM为传感器信号负，

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

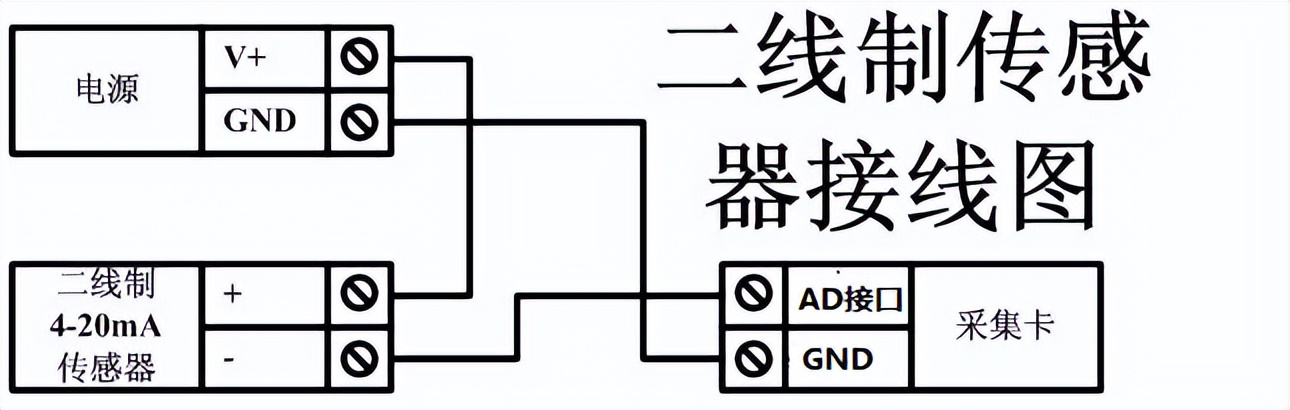

二线制：

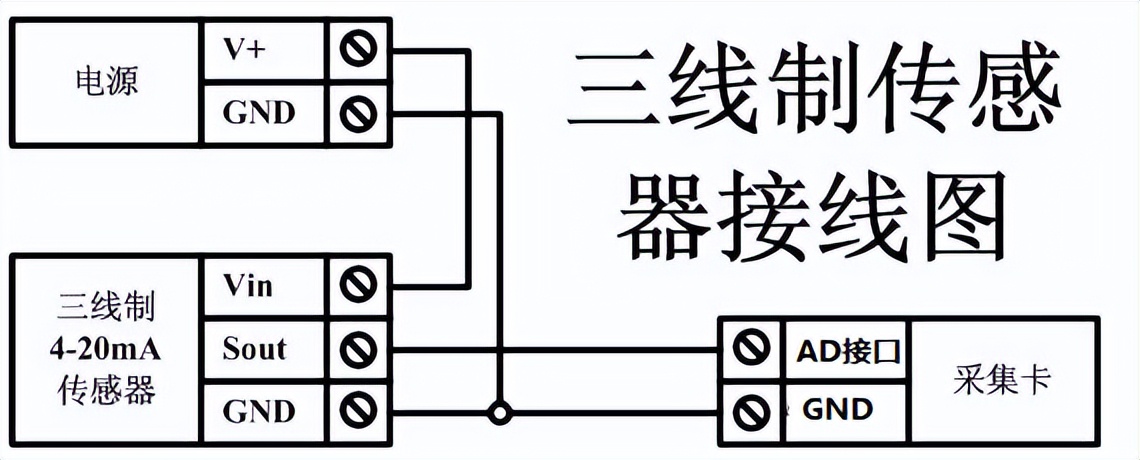

三线制：

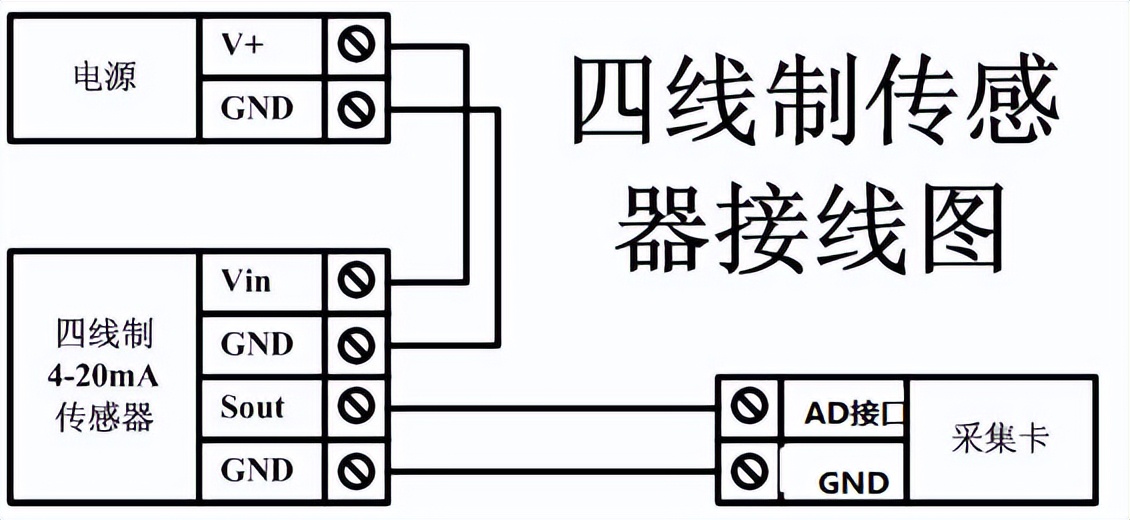

四线制：

九、设备参数及工作模式配置

1、网络配置

单WIFI版设备通过WEB方式进行参数配置。具体配置说明手册下载地址如下：

http://www.juyingele.com.cn/software/clp/聚英云平台单WIFI版使用说明.rar

十、设备唯一ID号

使用聚英云平台软件，要求DAM设备具有唯一ID号，唯一ID号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号，如下所示：

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机APP平台软件和网页版平台，其中手机APP软件又包含Android、IOS两大类，平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象，旨在为用户提供远程控制输出（继电器、开关量）、模拟量（4-20mA、0-10V、0-5V）采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台单WIFI版使用说明】文档即可；

下载地址：

http://www.juyingele.com.cn/software/clp/聚英云平台单WIFI版使用说明.rar

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文参考:

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

本控制卡主要为模拟输入寄存器和光耦输入寄存器，主要支持以下指令码：2、4

线圈寄存器地址表：

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

②：波特率数值对应表

③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下：

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

参考资料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

5.2、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量AD字

发送码：FE 04 00 00 00 08 E5 C3

模拟返回信息：

返回码：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
