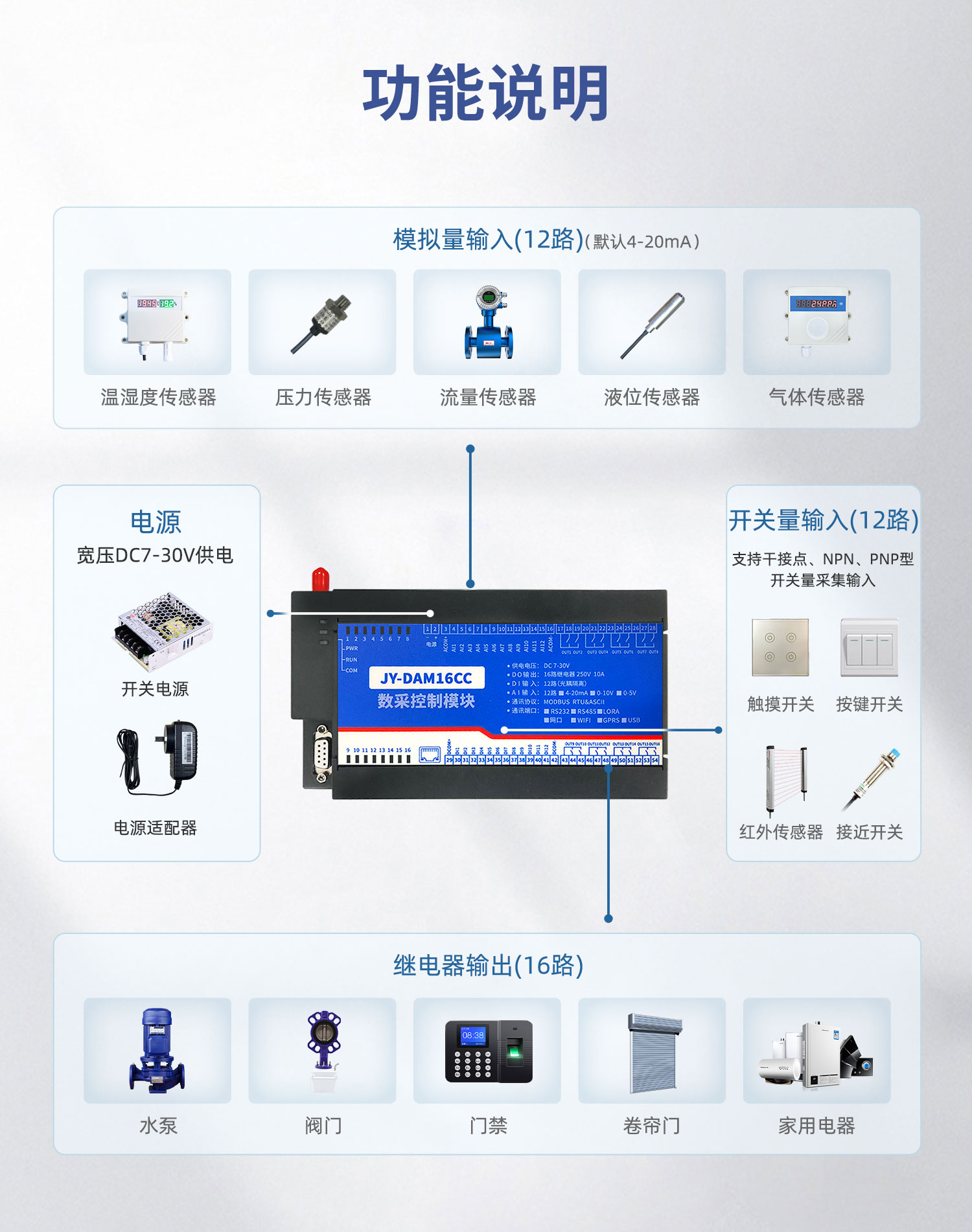

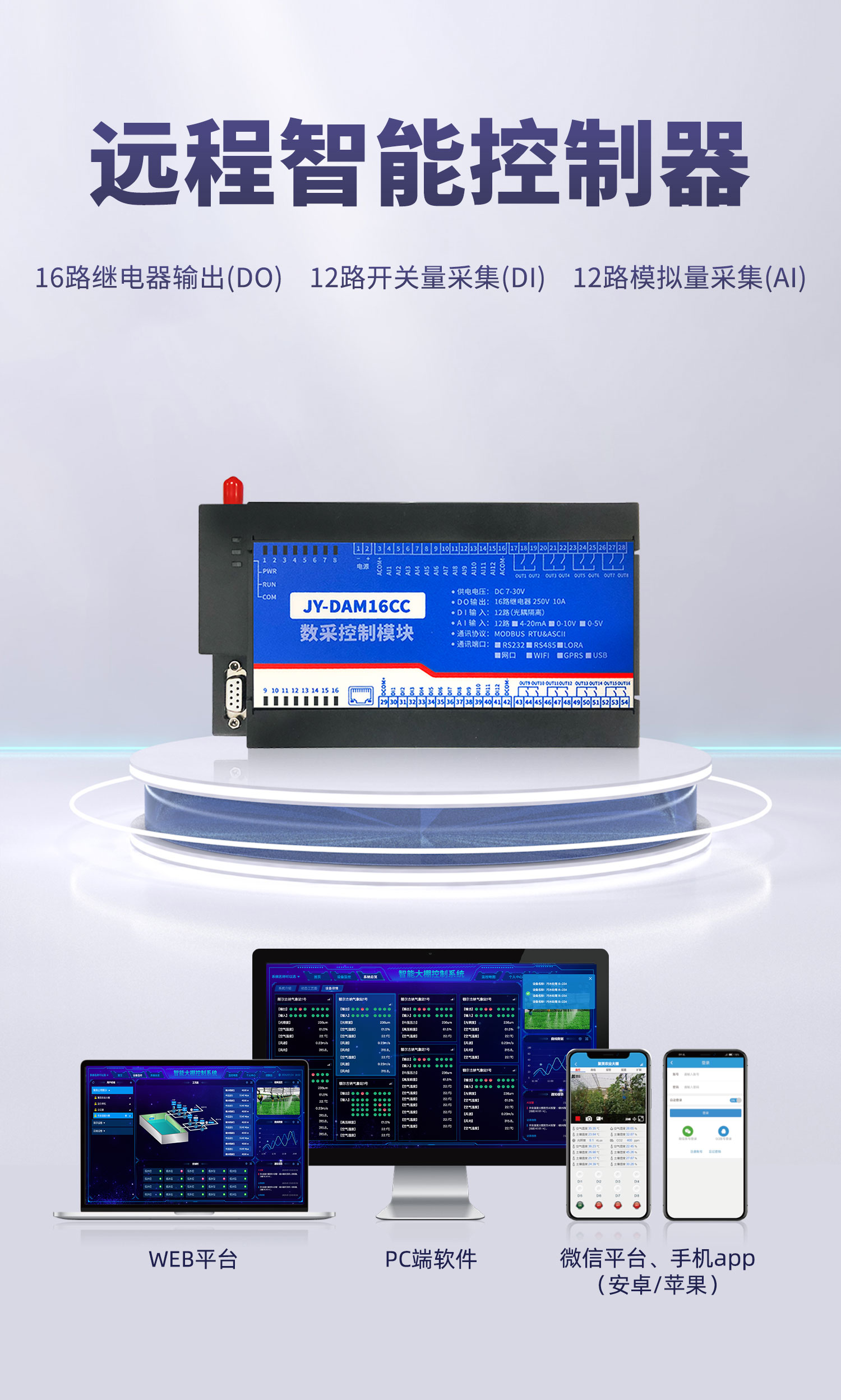

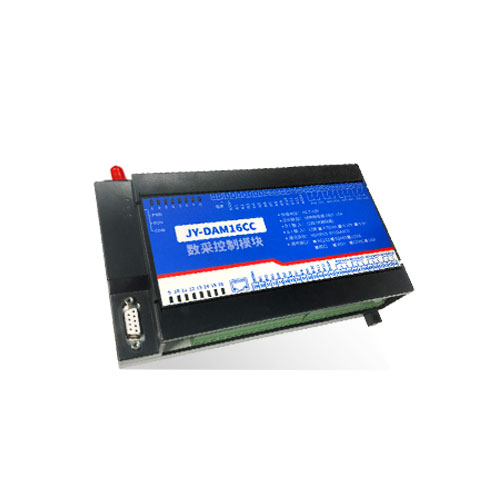

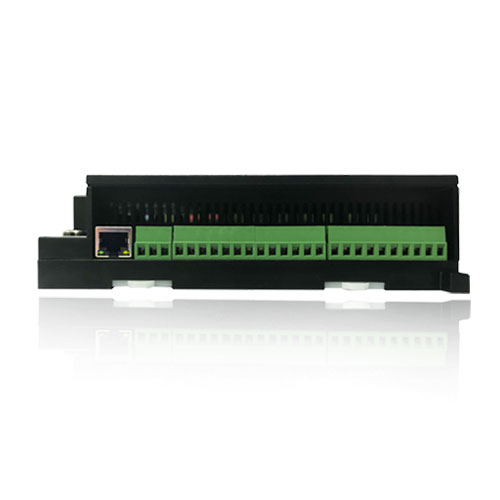

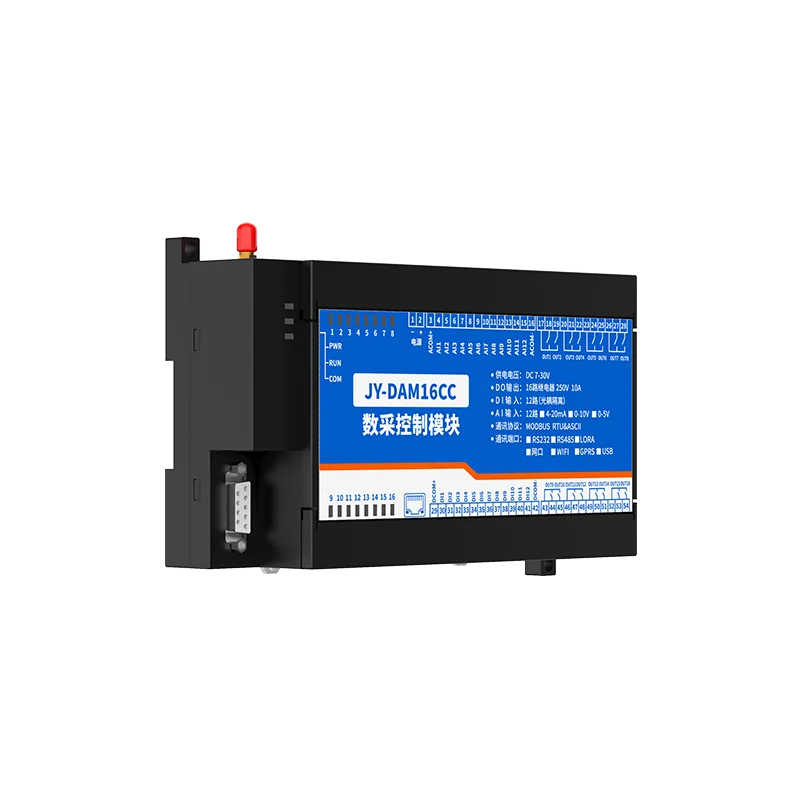

DAM16CC 工业级 云系列网络版,16路继电器输出(DO)12路开关量采集(DI)12路模拟量采集(AI),16路继电器控制输出,触点隔离;12路开关量输入(NPN/干接点);12路模拟量(4-20mA、0-5V、0-10V)输入;支持单WIFI、单网口、...
DAM16CC 设备是我 公 司 云系列设备 中 网络版 的一种 ,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。

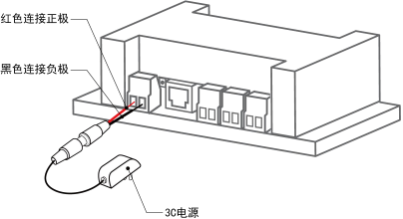

l 供电电压 DC7-40V;

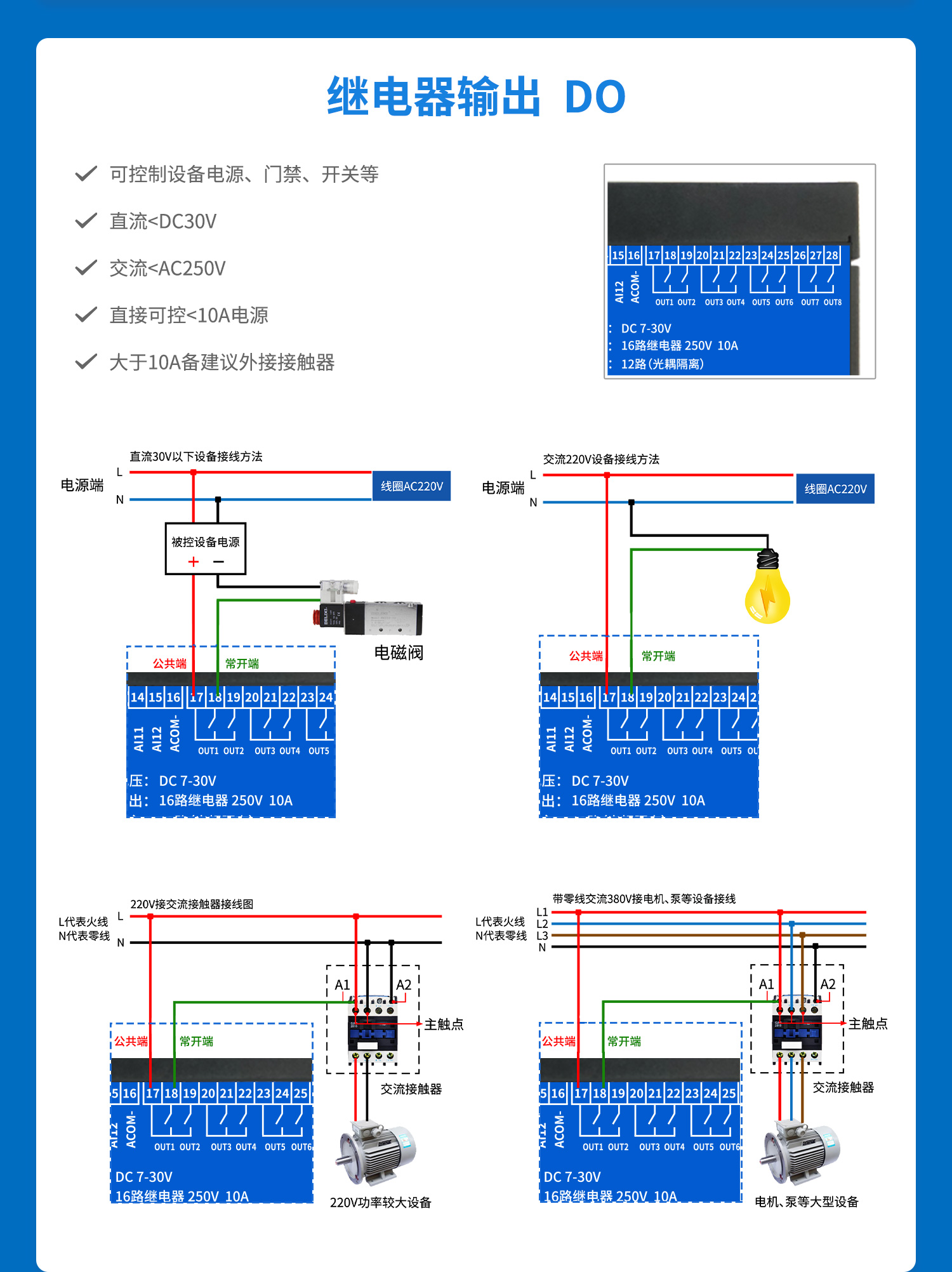

l 继电器输出触点隔离;

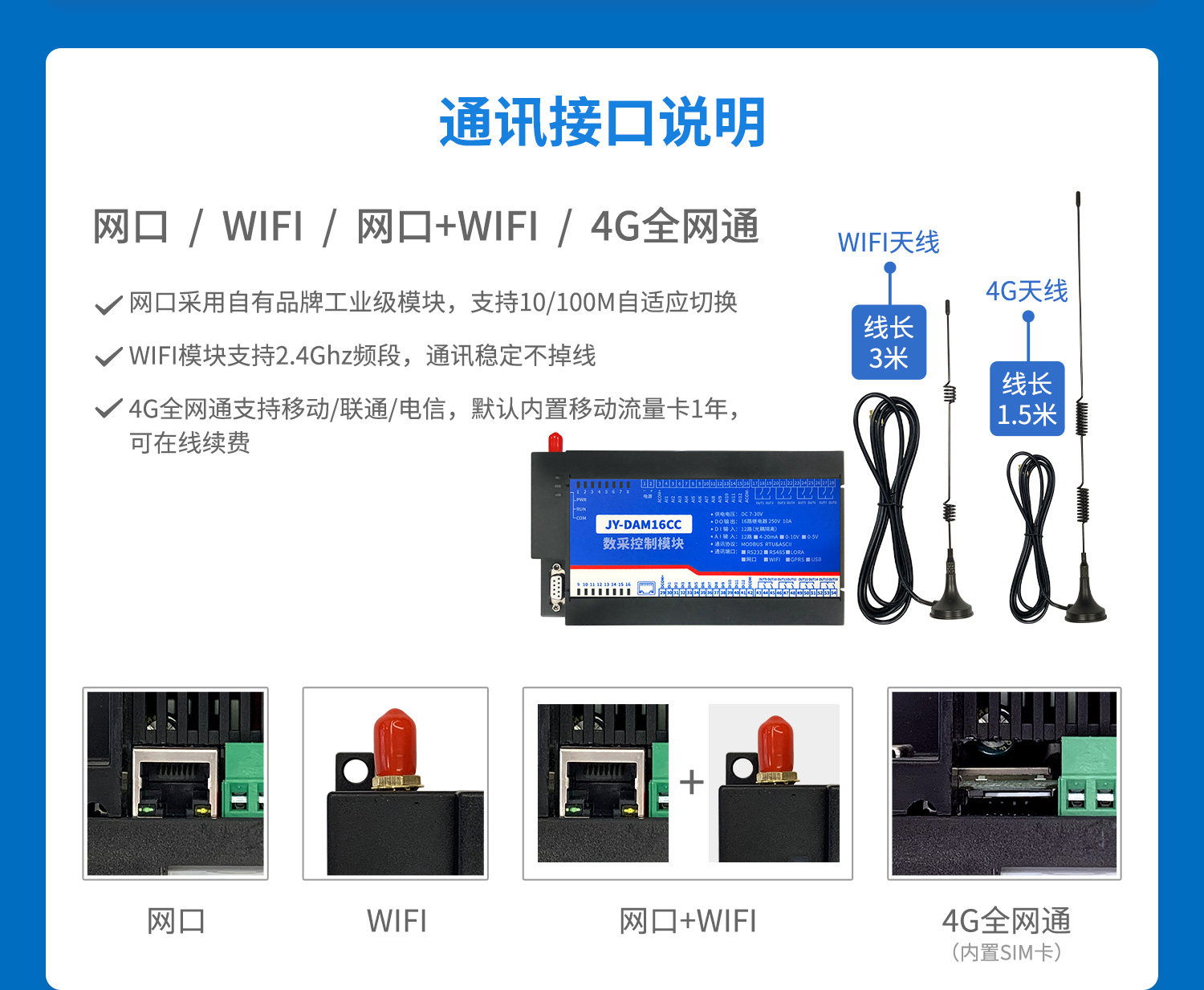

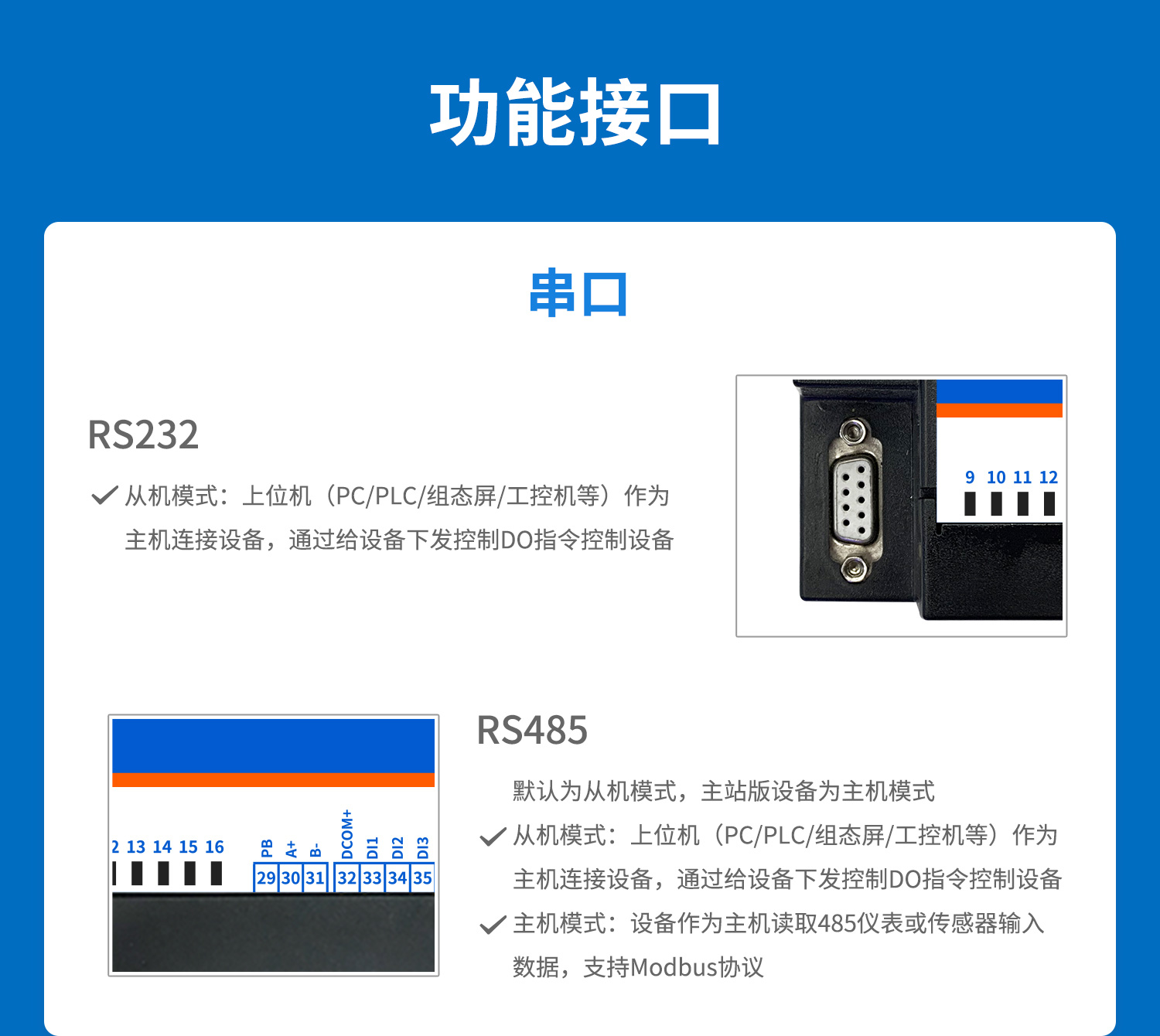

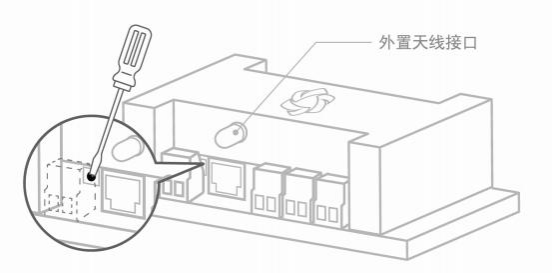

l 通讯接口支持无线 WIFI+RJ45 以太网口;
l 设备默认 IP 为 192.168.16.254;
l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);
l 通信波特率:2400,4800,9600, 19200,38400;

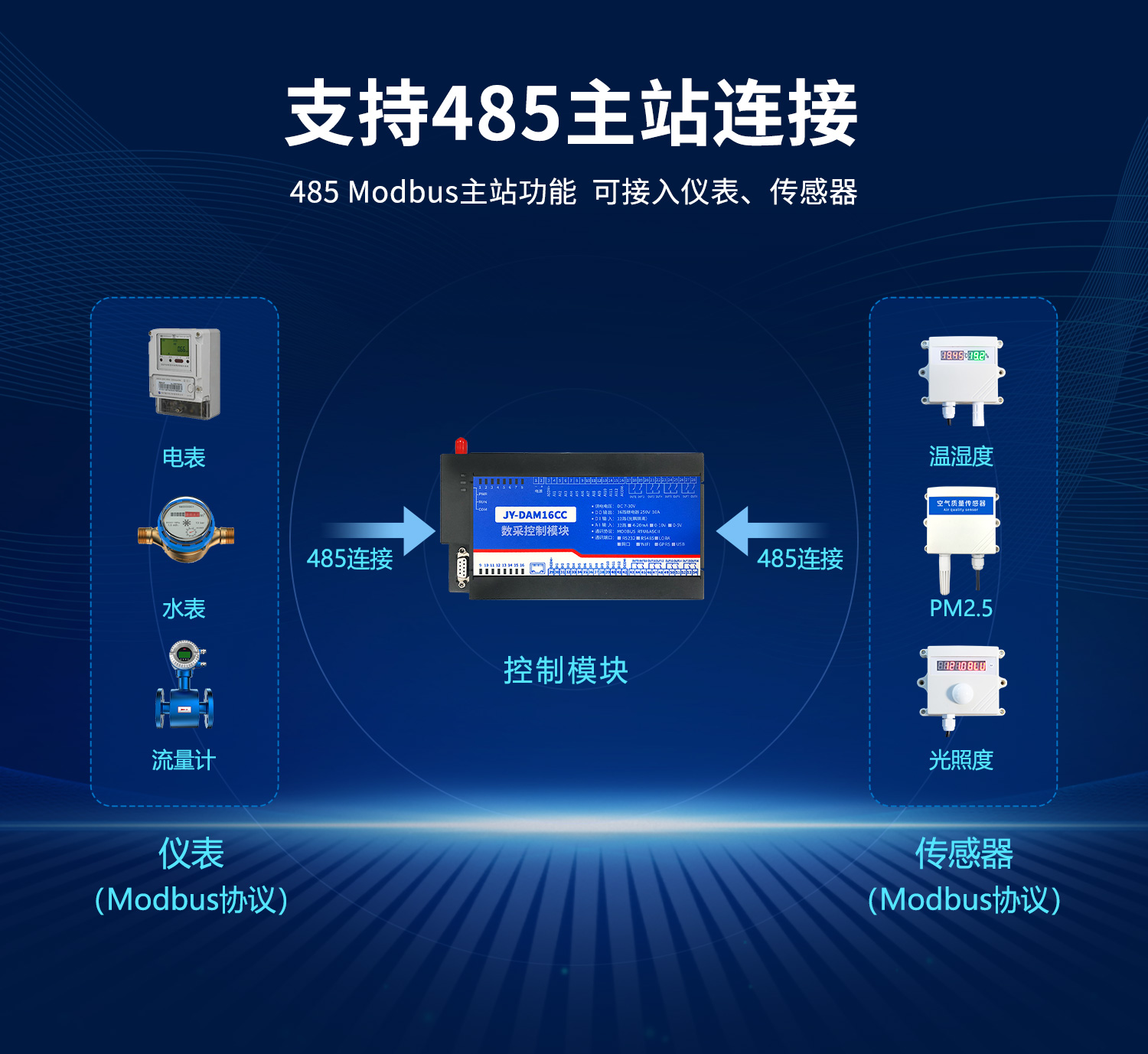

l 通信协议:支持标准modbus RTU/TCP 协议;
l 支持用户二次开发。
l 十六路继电器控制;

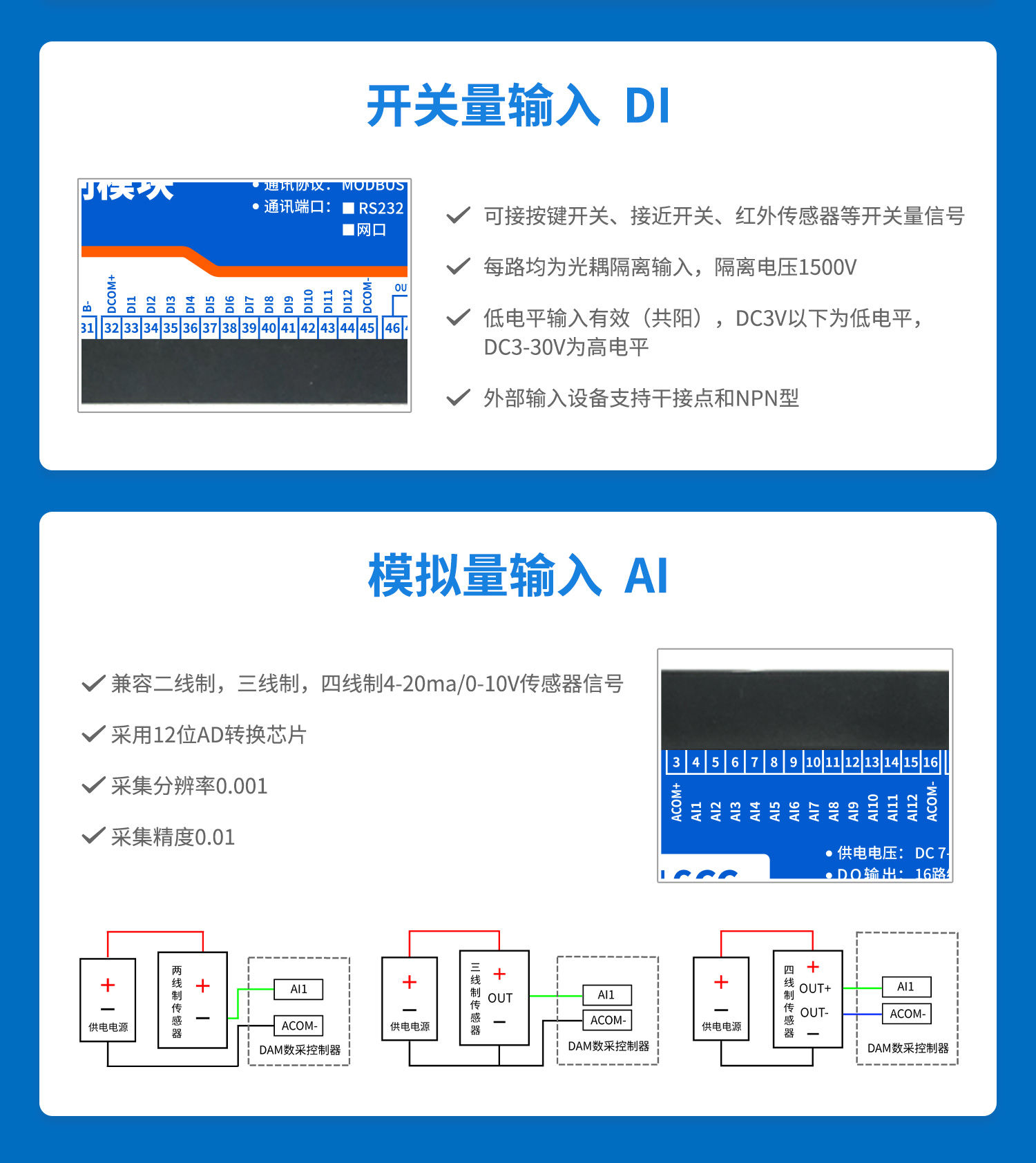

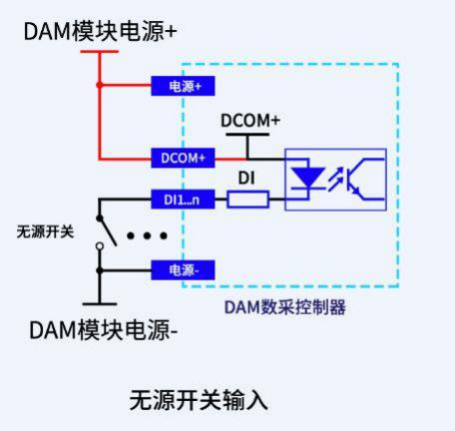

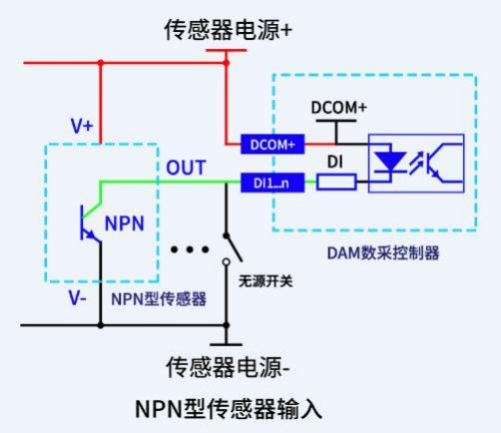

l 十二路路光耦隔离输入,可以接无源触点和 DC5-24V 电压;
l 十二路 4-20mA 电流信号输入。

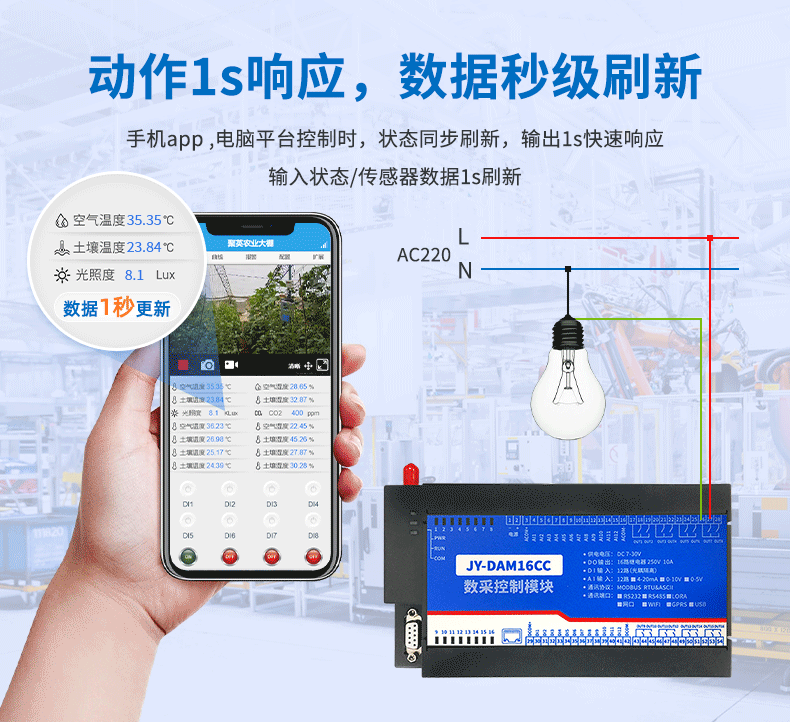

l 可实现远距离操控;
l 支持局域网和外网控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;

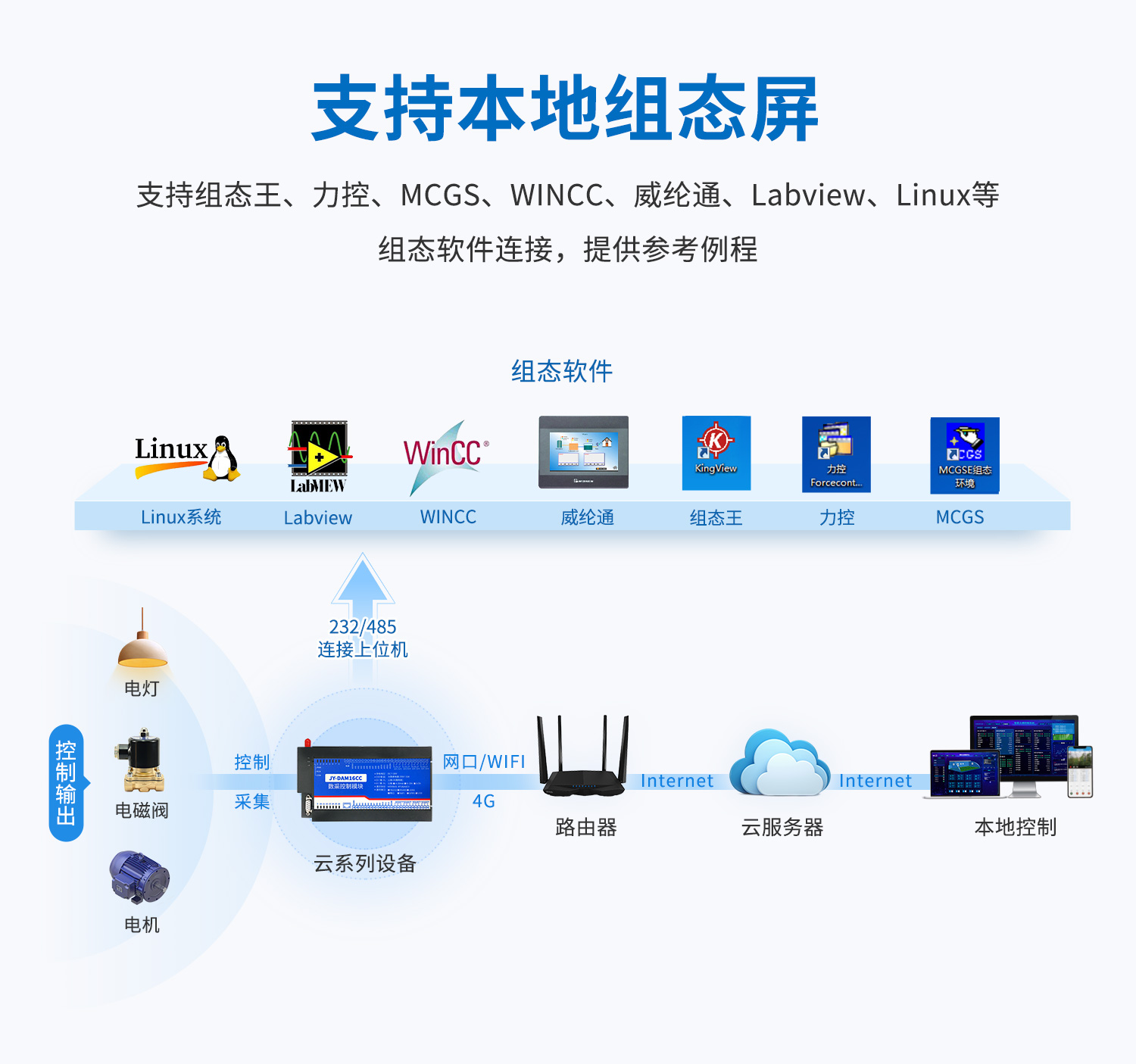

l 支持透传、力控、组态王、Modbus tcp 连接;
l 具有闪开、闪断【点动】功能,可以自定义设置点动时间。
l 支持本机非锁联动模式;
l 支持本机自锁联动模式。
|
版本 |
定时功能 |
联动模式 |
模拟量阈值 |
场景 |
|
普通版 |
||||
|
智能自控版 |
● |
● |
● |
● |
1 、普通版:
l 设备默认输入和输出之间为互相独立,没有关系。
②、智能自控版:
l 定时控制----年月日时分秒自定义设置时间控制,可循环;
l 输出互锁----自定义输出通道与输出通道之间的互锁关系;

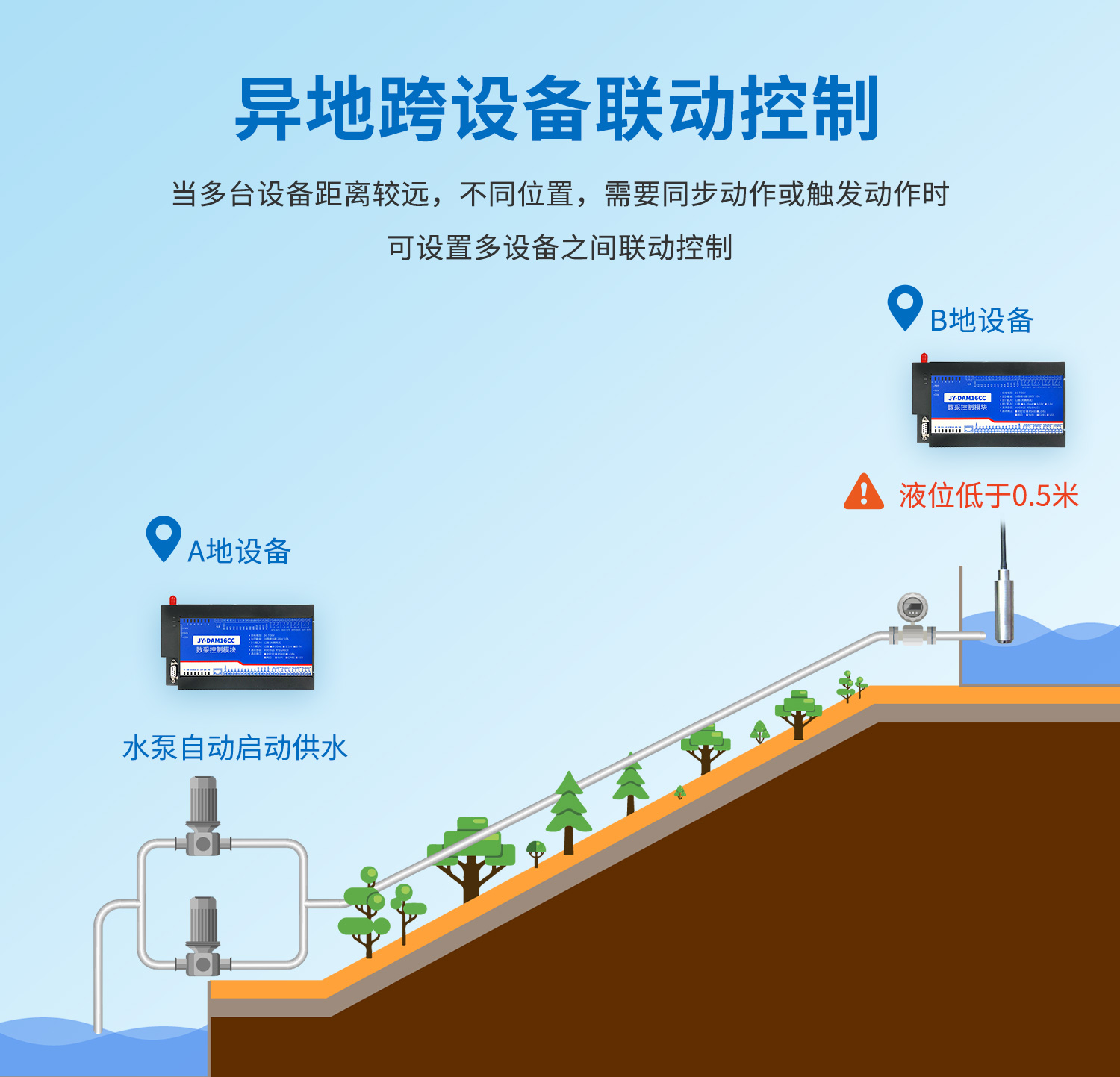

l 开关量联动----手动开关或开关量触发设备与控制输出联动;

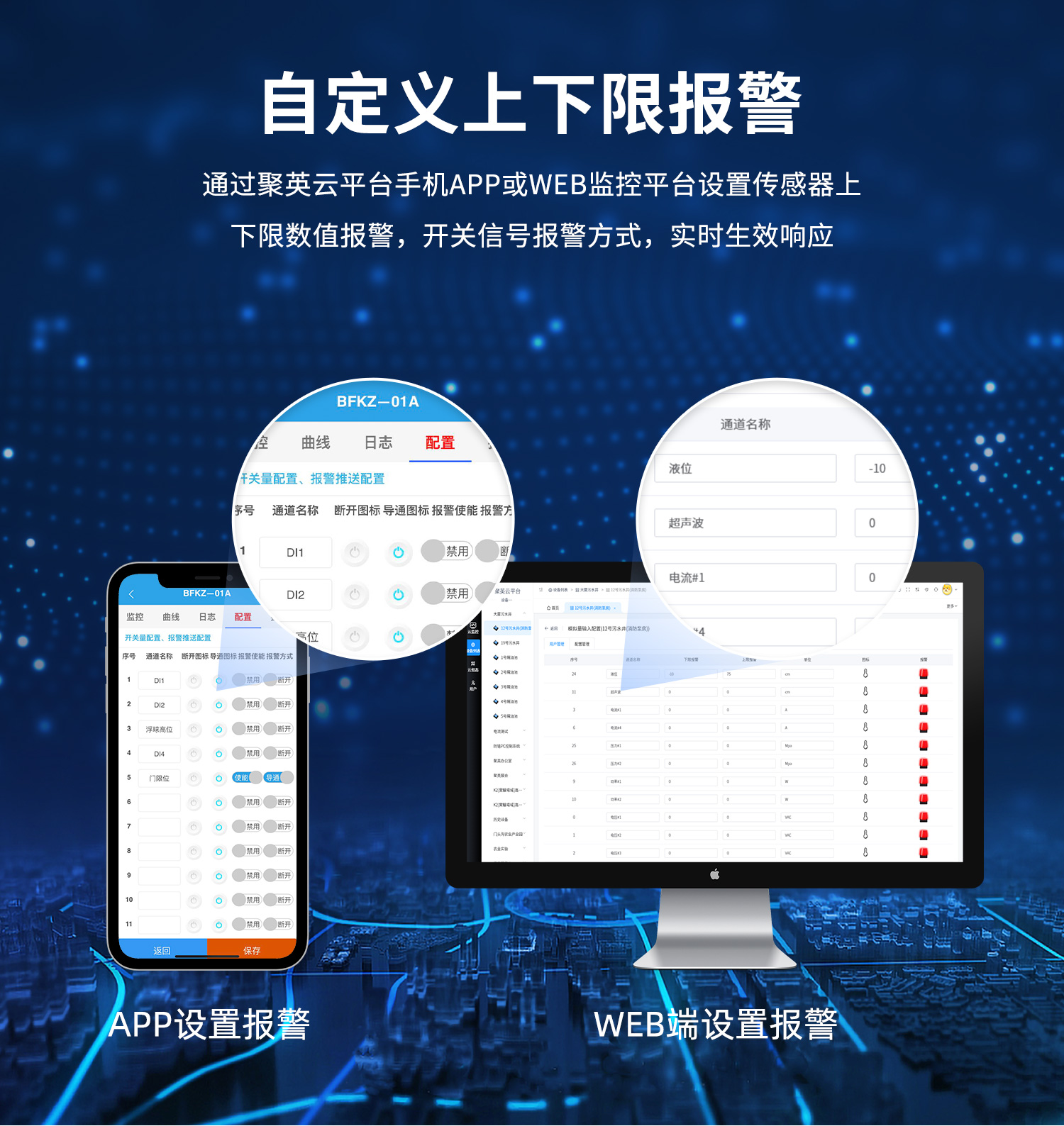

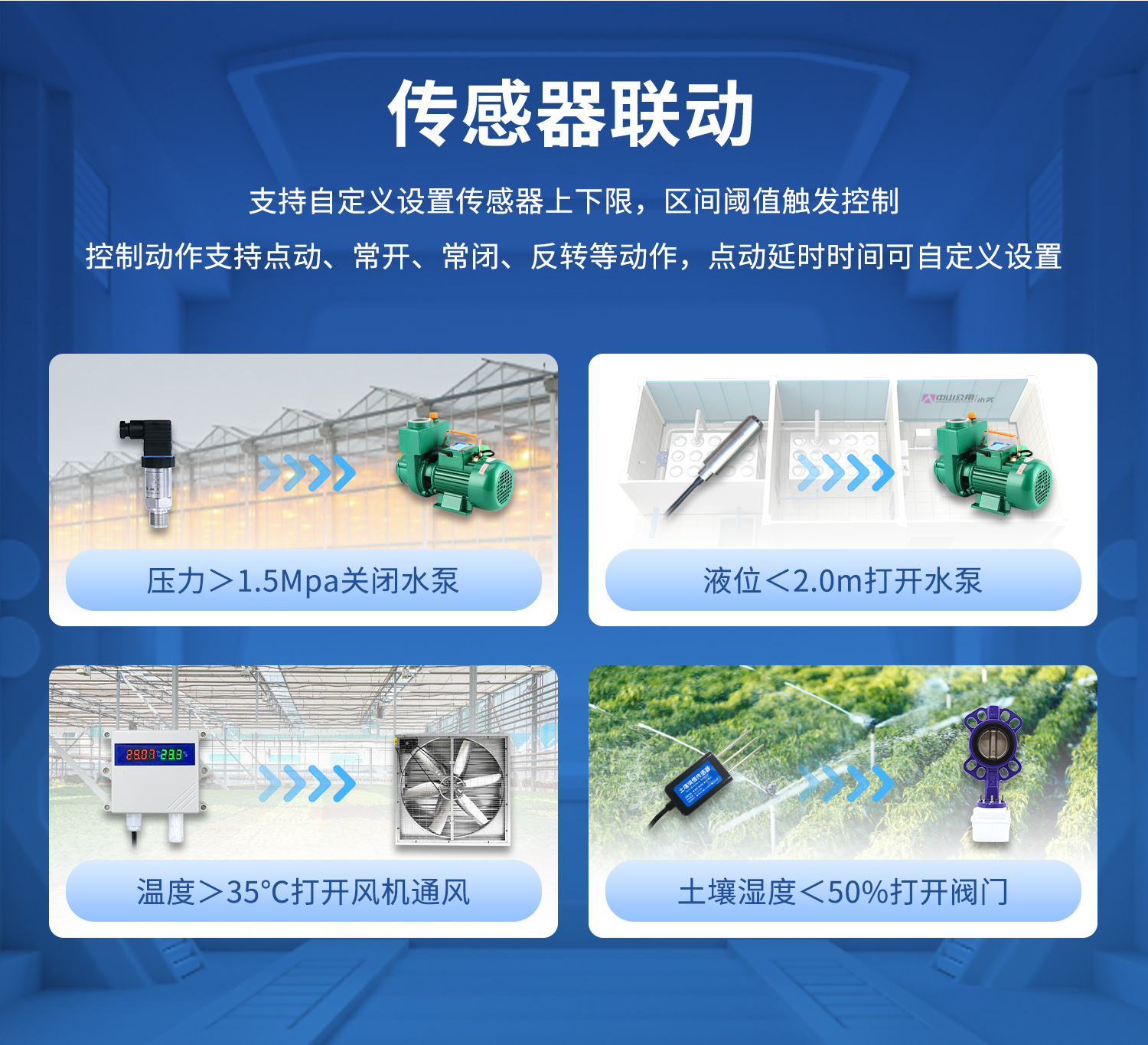

l 模拟量自动控制----自定义模拟量上下限阈值,触发后自动控制;

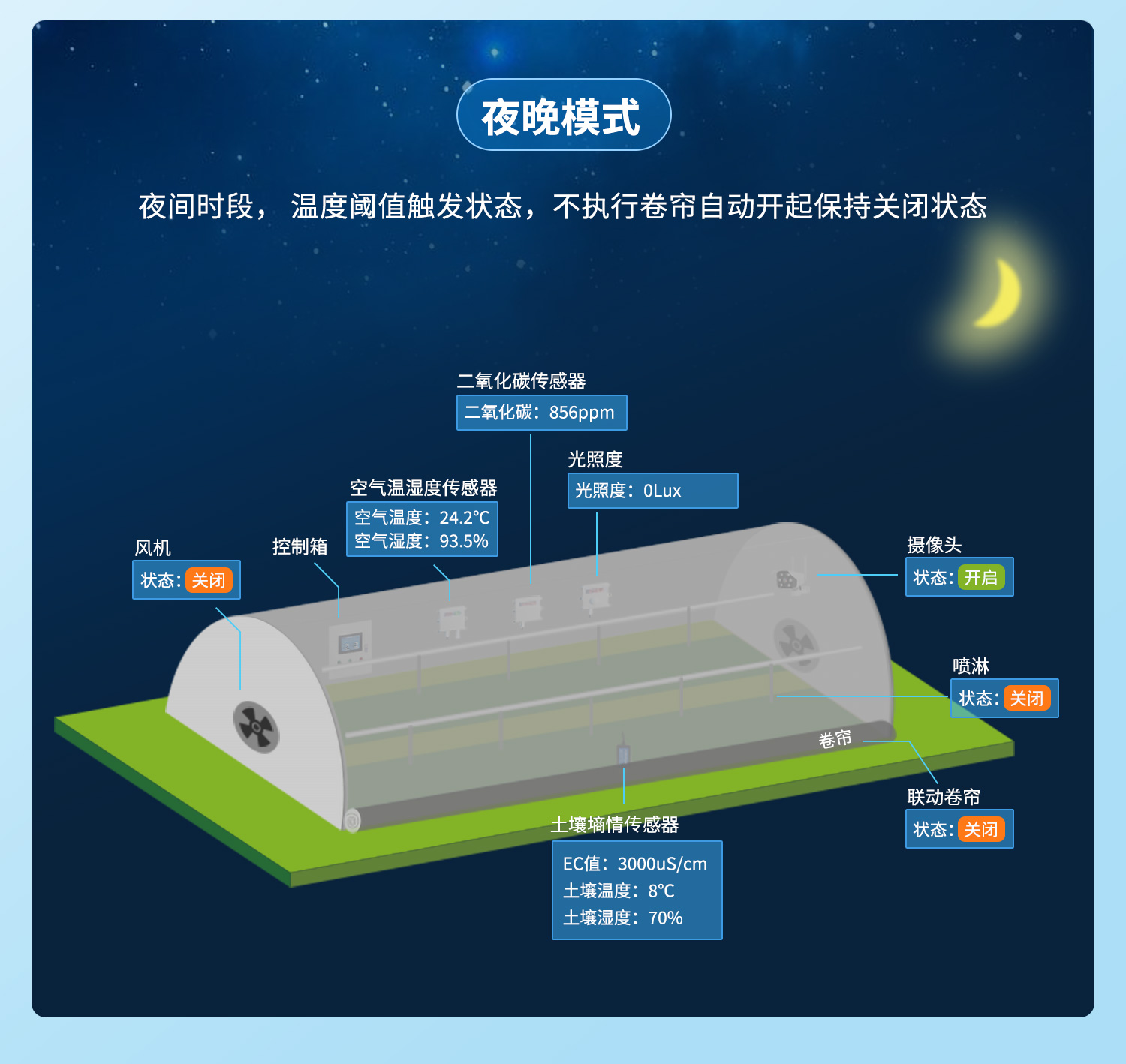

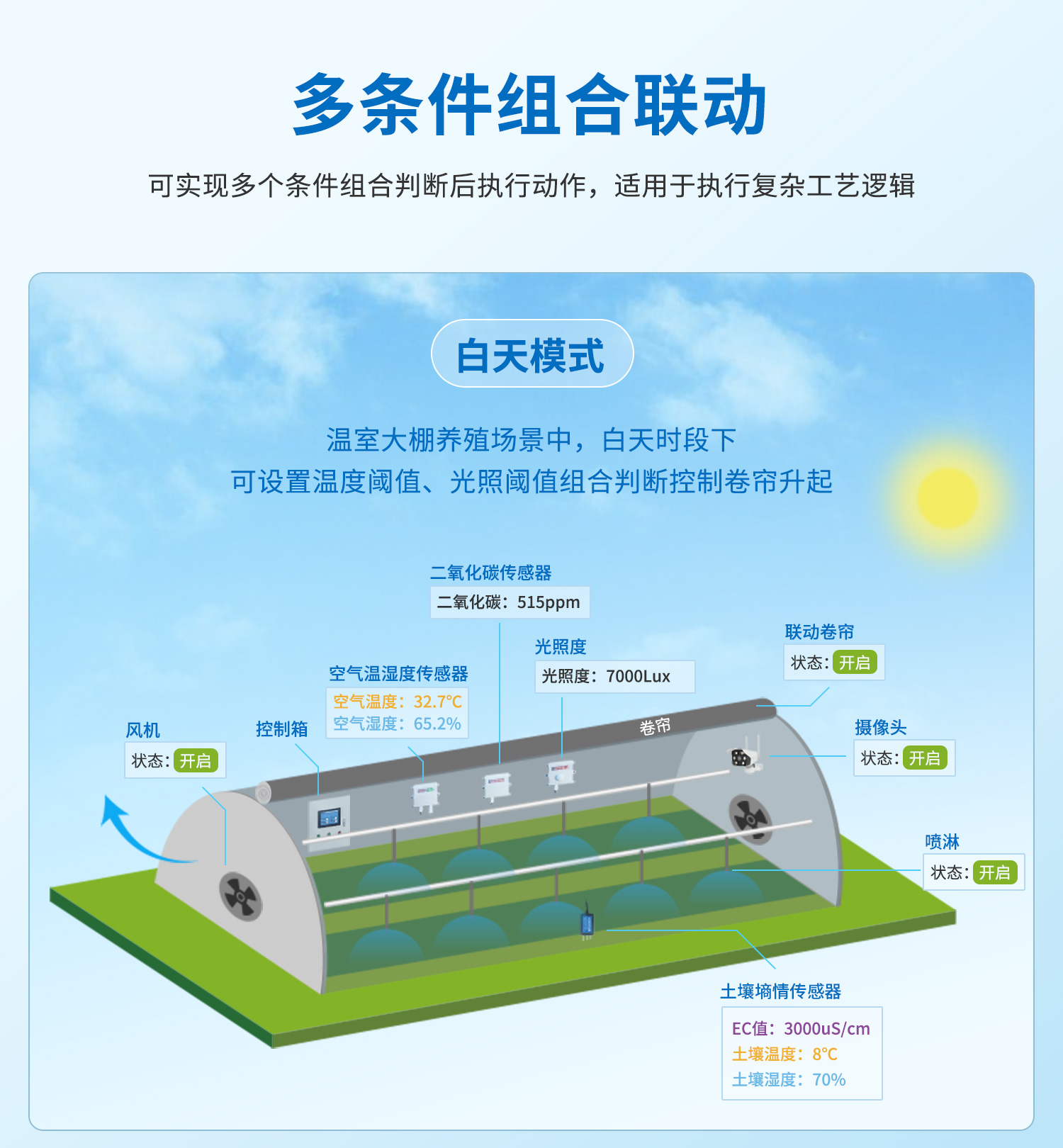

l 场景控制-----自定义完整的逻辑控制触发条件;
l 70 组规则设定----多达 70 组规则条件设定,满足各种逻辑要求。
|

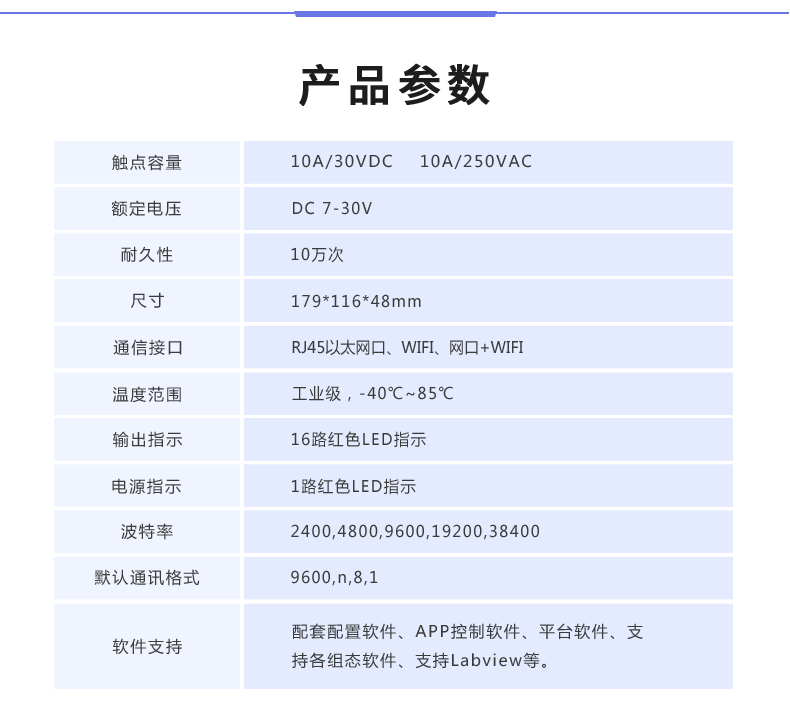

触点容量 |
10A/30VDC 10A/250VAC |
|
耐久性 |
10万次 |
|
通讯接口 |
WIFI+RJ45以太网口 |
|
网口参数 |
默认10M |
|
默认IP:192.168.1.232 |
|
|
默认端口号:10000 |
|
|
默认工作模式:TCP Server |
|
|
复位操作:长按复位按键12s |
|
|
WIFI参数 |
默认AP名称:JY_**(**代表随机数字字母组合) |
|
AP默认IP:192.168.10.1 |
|
|
默认端口:10000 |
|
|
默认工作模式:TCP Server |
|
|
复位操作:长按复位按键6s |
|
|
额定电压 |
DC 7-40V |
|
电源指示 |
1路红色LED指示(不通信时常亮,通信时闪烁) |
|
输出指示 |
16路红色LED指示 |
|
温度范围 |
工业级,-40℃~85℃ |
|
尺寸 |
115*95*41mm |
|
重量 |
200g |
|
默认通讯格式 |
9600,n,8,1 |
|
波特率 |
1200,2400,4800,9600,19200,38400,57600,115200 |
|
软件支持 |
配套配置软件、app控制软件,平台软件; |

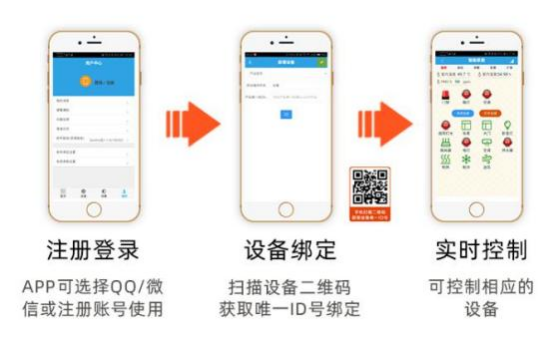

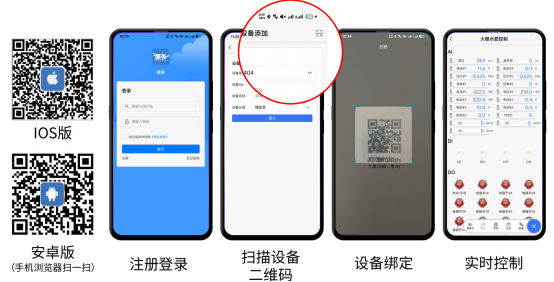

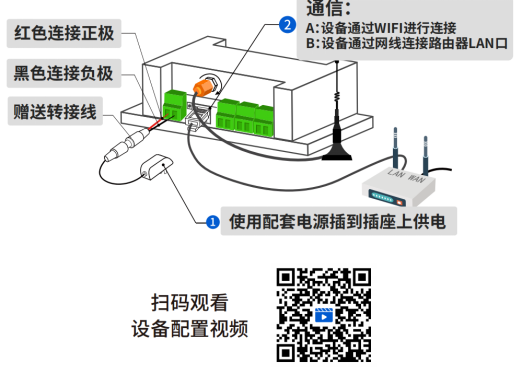

1、扫码下载安装软件,注册账号,扫码添加设备。

2、选择WIFI或网口通讯方式

3、WIFI网口配置手册
下载地址:https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

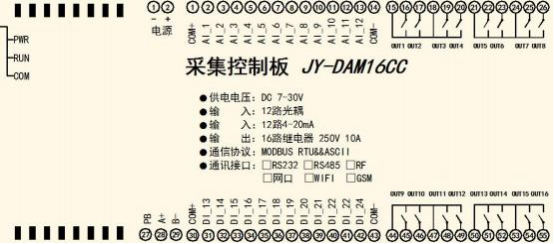

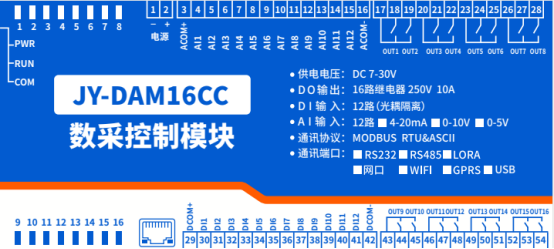

下图中采集卡中的 AD 接口指 AI_ 1-AI_ 12 ,GND 指 COM-。
设备采集到的AI数据与实际输入值之间的关系:实际值=返回值*0.001

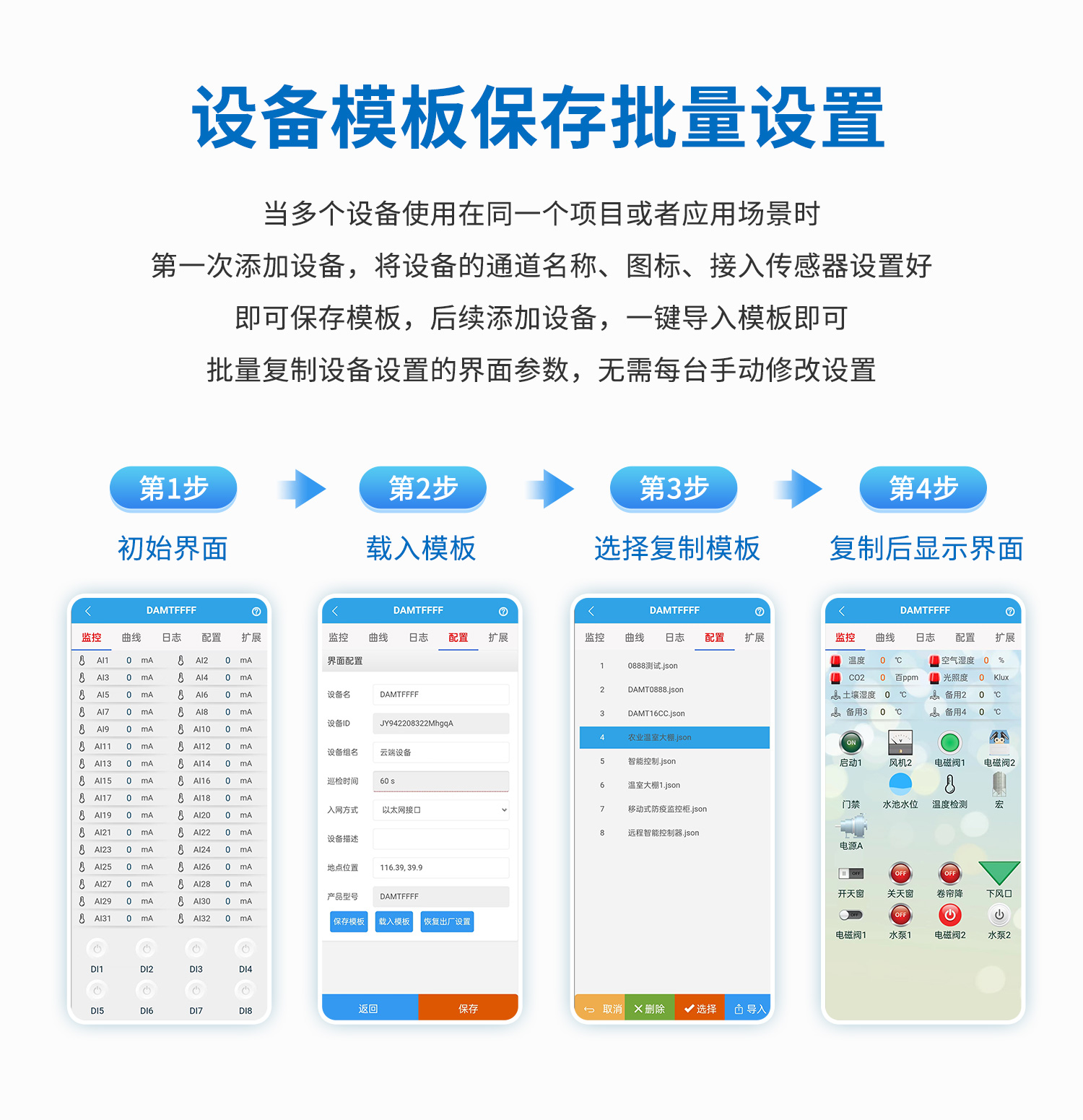

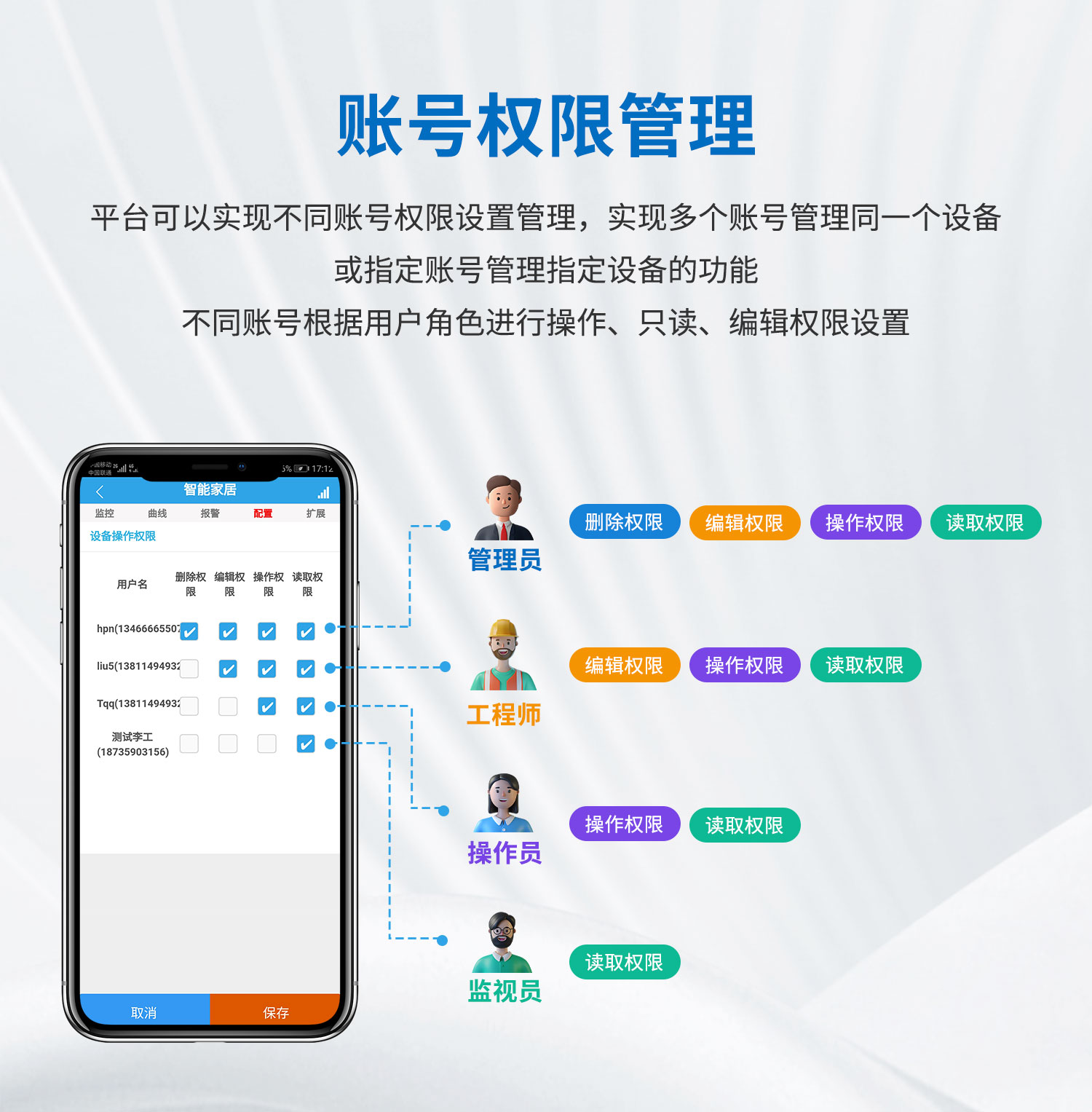

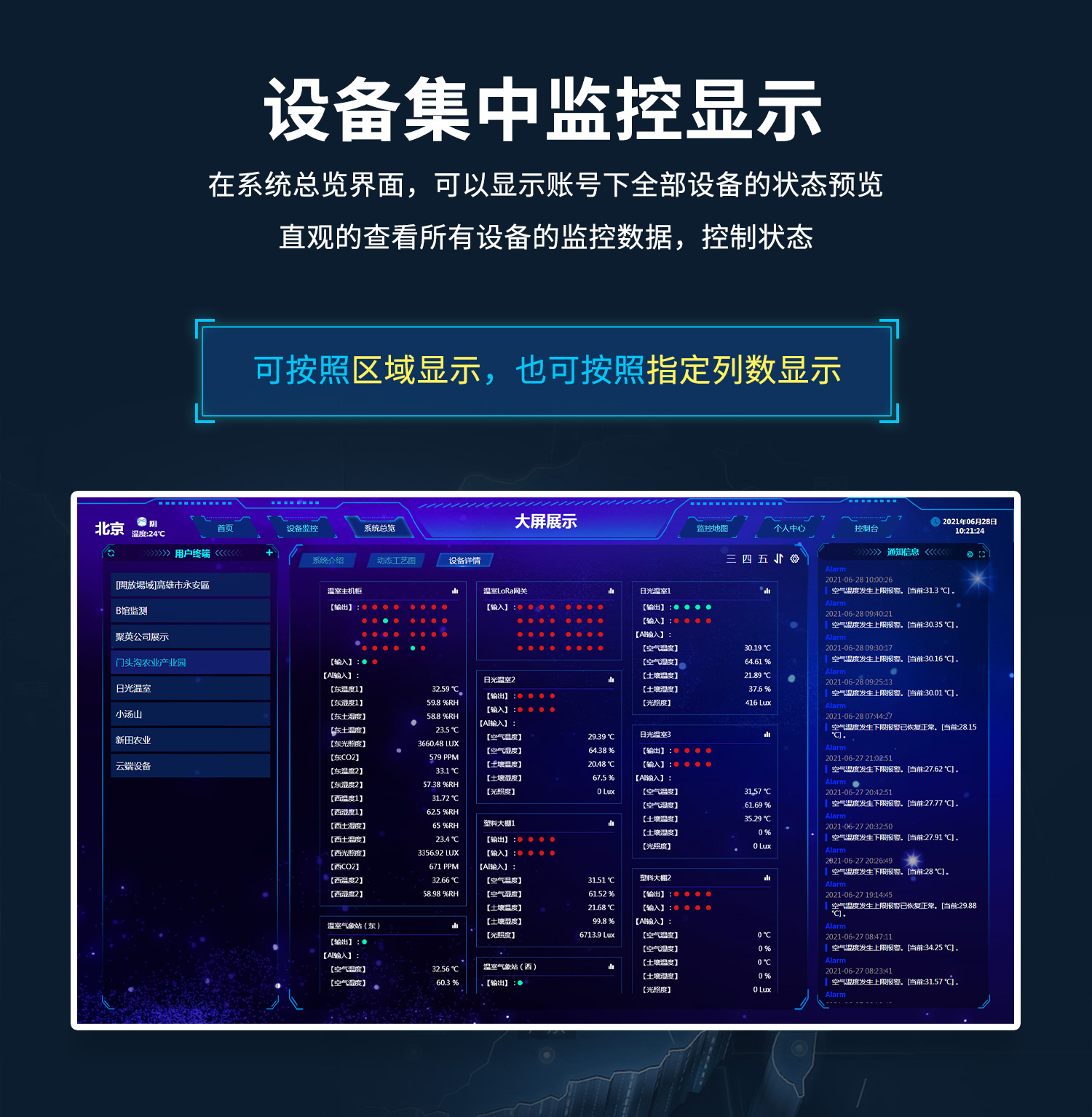

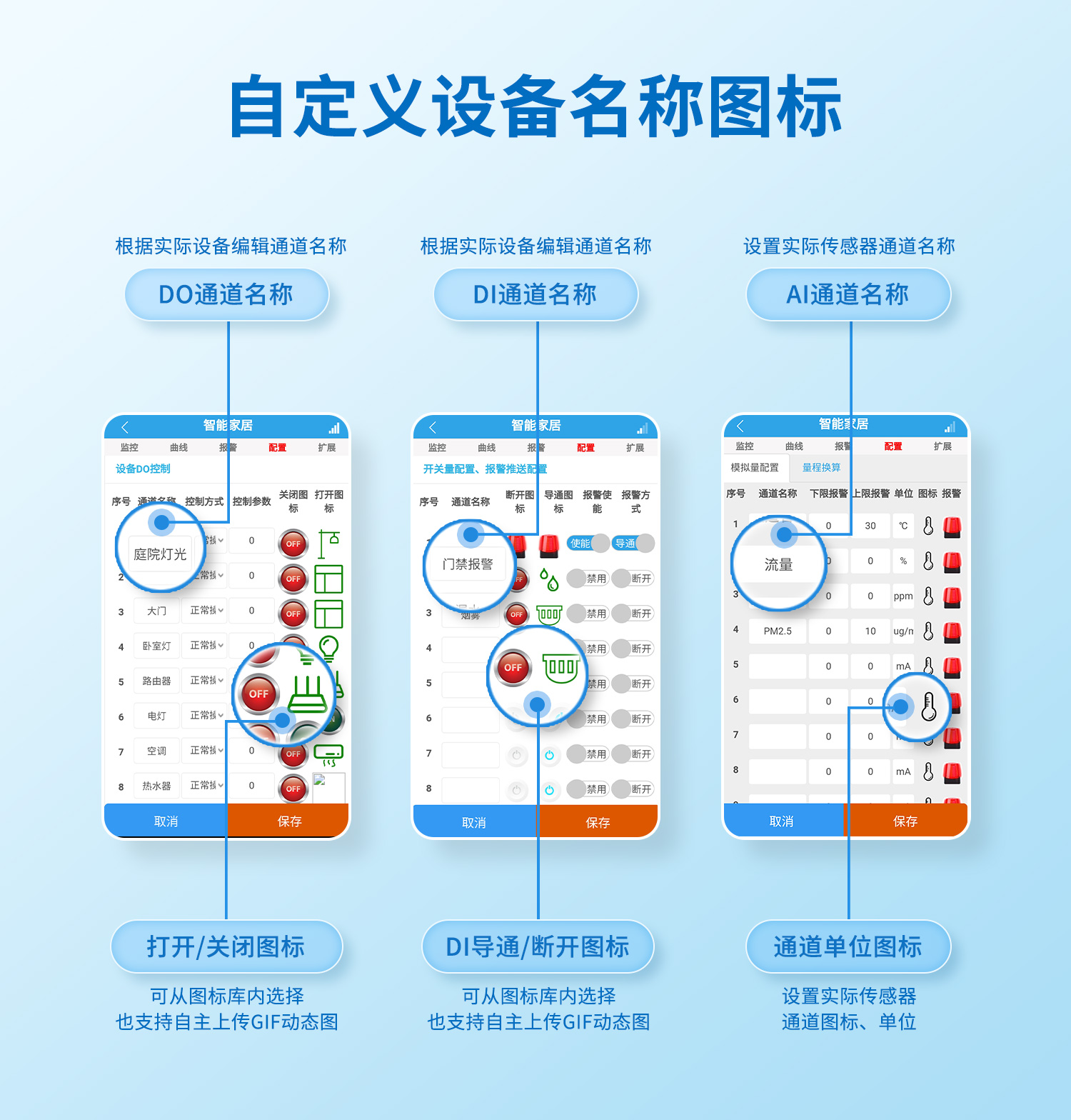

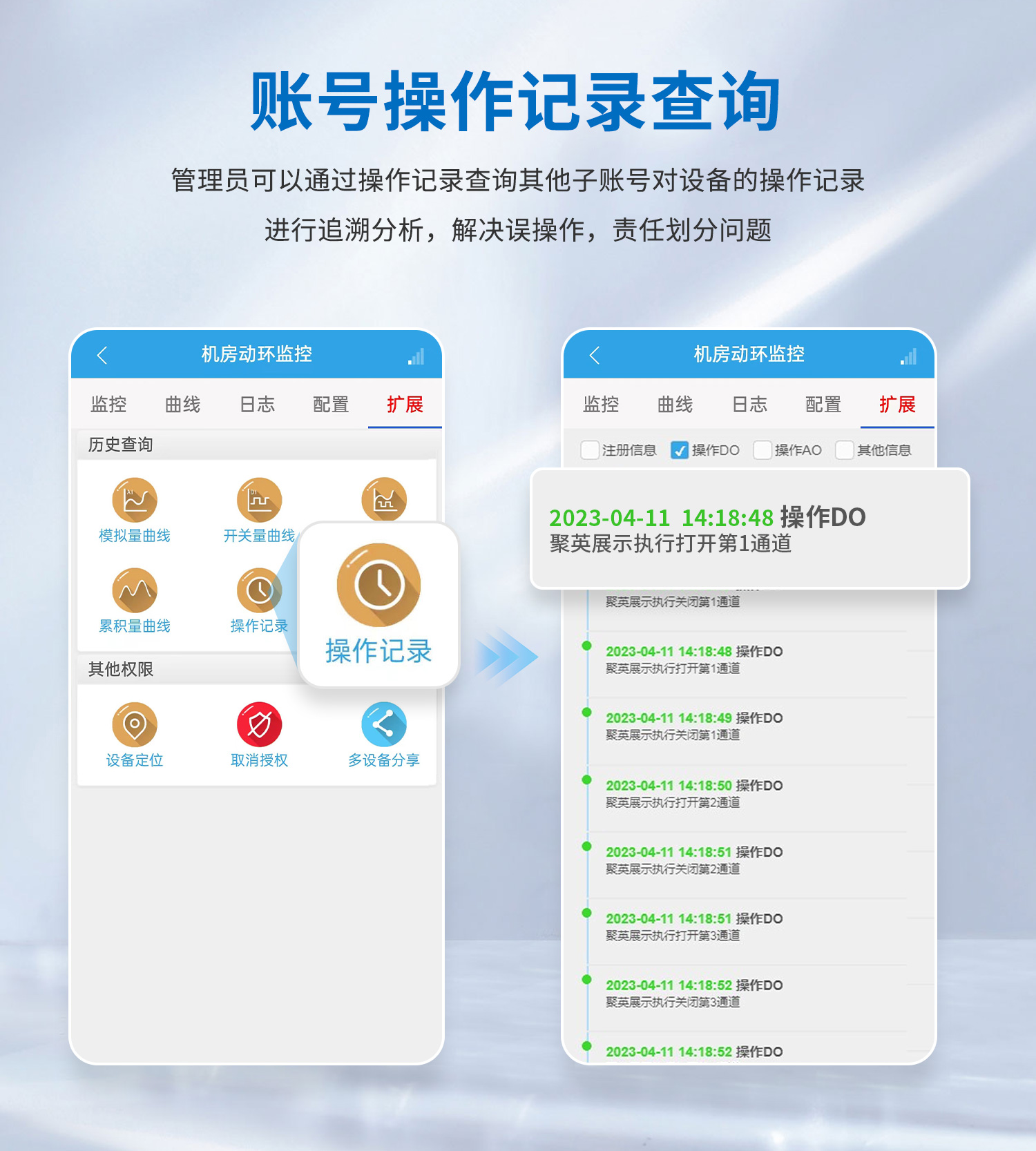

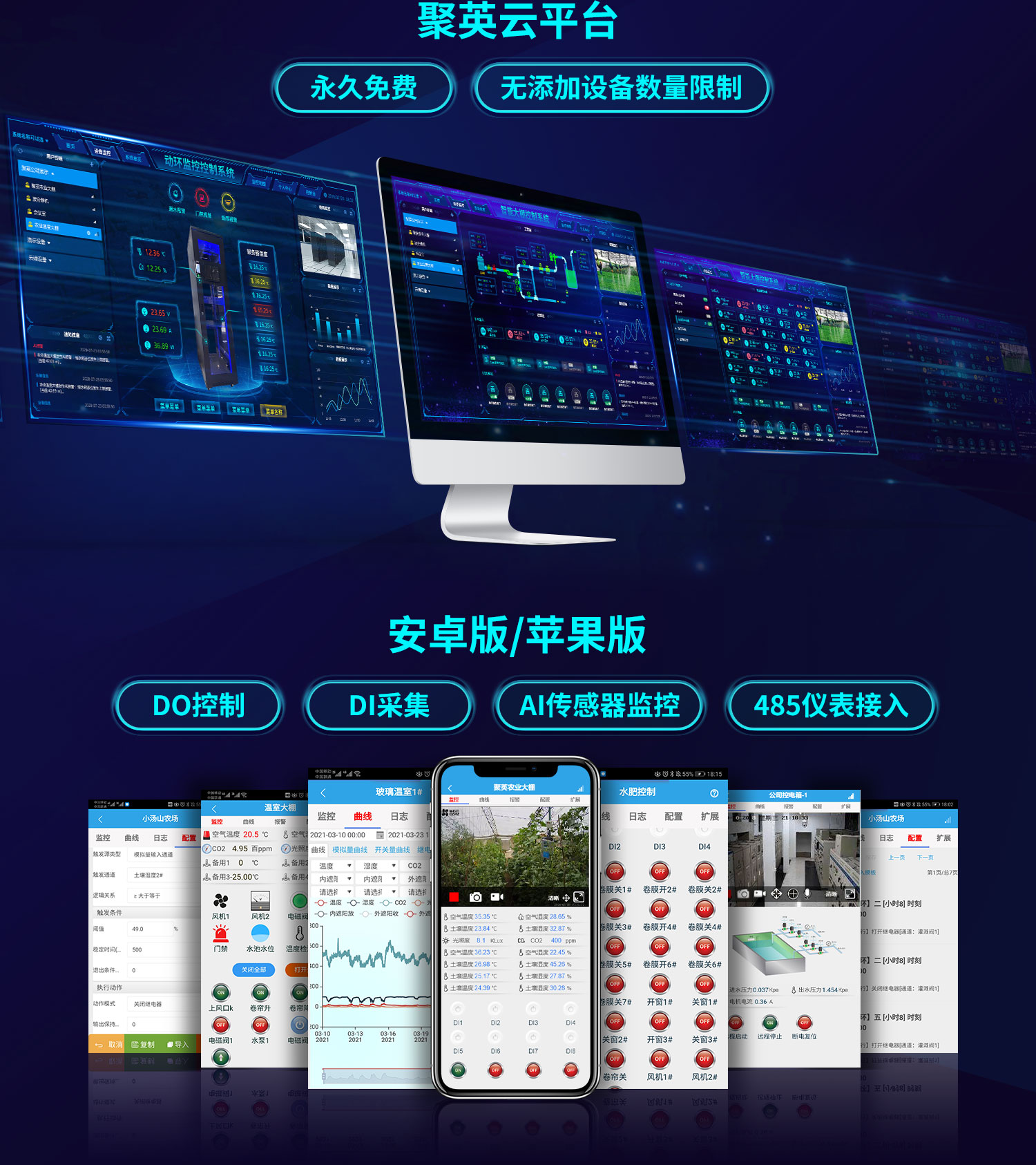

聚英云平台为我公司开发的一款物联网云平台,平台包含手机APP软件和WEB版平台,其中手机APP软件包含Android、IOS两大类,平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA、0-10V、0-5V)采集、开关量采集等服务,极大方便了用户的需求。

电脑端WEB平台地址:https://www.juyingiot.com/web/std/manager/#/
云系列设备支持二次开发,有两种方式:
一:是设备直接面向用户自己得的服务器地址或第三方服务器,提供设备的通讯协议和指令,服务器端通讯流程说明。用户需要独立开发服务器端软件,app小程序等前端平台软件;
二:调用我司云平台API接口,用户只需要开发前端软件例如小程序,app,WEB平台,PC端软件等,可以减少80%的工作量和难度。

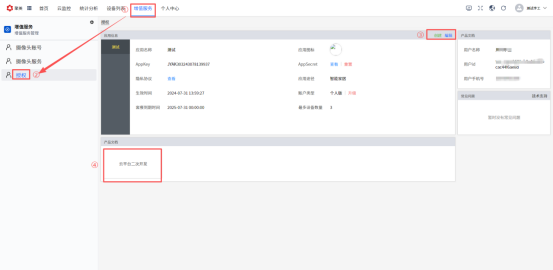

调用API接口开发需要通过WEB平台后台进行自主授权申请。

本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。
Modbus 协议说明书下载链接地址:https://www.juyingele.com/download/Modbus_poll.zip
本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15
|
指令码 |
含义 |
|
1 |
读线圈寄存器 |
|
5 |
写单个线圈 |
|
15 |
写多个线圈寄存器 |
线圈寄存器地址表:
|
寄存器名称 |
寄存器地址 |
说明 |
|
|
线圈控制 |
|||
|
线圈 1 |
写线圈 |
0x0001 |
第一路继电器输出 |
|
线圈 2 |
1 号指令码 |
0x0002 |
第二路继电器输出 |
|
线圈 3 |
0x0003 |
第三路继电器输出 |
|
|
线圈 4 |
0x0004 |
第四路继电器输出 |
|
|
线圈 5 |
0x0005 |
第五路继电器输出 |
|
|
线圈 6 |
0x0006 |
第六路继电器输出 |
|
|
线圈 7 |
0x0007 |
第七路继电器输出 |
|
|
线圈 8 |
0x0008 |
第八路继电器输出 |
|
|
线圈 9 |
0x0009 |
第九路继电器输出 |
|
|
线圈 10 |
0x0010 |
第十路继电器输出 |
|
|
线圈 11 |
0x0011 |
第十一路继电器输出 |
|
|
线圈 12 |
0x0012 |
第十二路继电器输出 |
|
|
线圈 13 |
0x0013 |
第十三路继电器输出 |
|
|
线圈 14 |
0x0014 |
第十四路继电器输出 |
|
|
线圈 15 |
0x0014 |
第十五路继电器输出 |
|
|
线圈 16 |
0x0015 |
第十六路继电器输出 |
|
|
离散量输入 |
|||
|
输入 1 |
开关量 2 号指令 |
1x0001 |
第一路输入 |
|
输入 2 |
1x0002 |
第二路输入 |
|
|
输入 3 |
1x0003 |
第三路输入 |
|
|
输入 4 |
1x0004 |
第四路输入 |
|
|
输入 5 |
1x0005 |
第五路输入 |
|
|
输入 6 |
1x0006 |
第六路输入 |
|
|
输入 7 |
1x0007 |
第七路输入 |
|
|
输入 8 |
1x0008 |
第八路输入 |
|
|
输入 9 |
1x0009 |
第九路输入 |
|
|
输入 10 |
1x0010 |
第十路输入 |
|
|
输入 11 |
1x0011 |
第十一路输入 |
|
|
输入 12 |
1x0012 |
第十二路输入 |
|
|
输入 13 |
1x0013 |
第十三路输入 |
|
|
输入 14 |
1x0014 |
第十四路输入 |
|
|
输入 15 |
1x0015 |
第十五路输入 |
|
|
输入 16 |
1x0016 |
第十六路输入 |
|
|
输入 17 |
1x0017 |
第十七路输入 |
|
|
输入 18 |
1x0018 |
第十八路输入 |
|
|
输入 19 |
1x0019 |
第十九路输入 |
|
|
输入 20 |
1x0020 |
第二十路输入 |
|
|
输入 21 |
1x0021 |
第二十一路输入 |
|
|
输入 22 |
1x0022 |
第二十二路输入 |
|
|
输入 23 |
1x0023 |
第二十三路输入 |
|
|
输入 24 |
1x0024 |
第二十四路输入 |
|
|
配置参数 |
|||
|
通信波特率 |
保持寄存器 |
4x1001 |
见下表波特率数值对应表,默认为 0,支持 0-5 ,该寄存器同时决定 RS232 和 |
备注:
① :Modbus 设备指令支持下列Modbus 地址:
00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)
30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)
采用5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0 开始,如 00001 对应 0000。
波特率数值对应表
|
数值 |
波特率 |
|
0 |
9600 |
|
1 |
2400 |
|
2 |
4800 |
|
3 |
9600 |
|
4 |
19200 |
|
5 |
38400 |
③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。
30002 地址数据长度为 16bit 。最多可表示 16 个继电器。
对应结果如下:
|
Bit |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
继 电 器位置 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。
同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002都对应到指定的硬件上。
寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。
|
情景 |
RTU 格式(16 进制发送) |
|
查询十六路状态 |
FE 01 00 00 00 10 29 C9 |
|
查询指令返回信息 |
FE 01 01 00 61 9C |
|
控制第一路开 |
FE 05 00 00 FF 00 98 35 |
|
控制返回信息 |
:FE 05 00 00 FF 00 98 35 |
|
控制第一路关 |
FE 05 00 00 00 00 D9 C5 |
|
控制返回信息 |
FE 05 00 00 00 00 D9 C5 |
|
控制第二路开 |
FE 05 00 01 FF 00 C9 F5 |
|
控制第二路关 |
FE 05 00 01 00 00 88 05 |
|
控制第三路开 |
FE 05 00 02 FF 00 39 F5 |
|
控制第三路关 |
FE 05 00 02 00 00 78 05 |
|
控制第四路开 |
FE 05 00 03 FF 00 68 35 |
|
控制第四路关 |
FE 05 00 03 00 00 29 C5 |
|
控制第五路开 |
FE 05 00 04 FF 00 D9 F4 |
|
控制第五路关 |
FE 05 00 04 00 00 98 04 |
|
控制第六路开 |
FE 05 00 05 FF 00 88 34 |
|
控制第六路关 |
FE 05 00 05 00 00 C9 C4 |
|
控制第七路开 |
FE 05 00 06 FF 00 78 34 |
|
控制第七路关 |
FE 05 00 06 00 00 39 C4 |
|
控制第八路开 |
FE 05 00 07 FF 00 29 F4 |
|
控制第八路关 |
FE 05 00 07 00 00 68 04 |
|
控制第九路开 |
FE 05 00 08 FF 00 19 F7 |
|
控制第九路关 |
FE 05 00 08 00 00 58 07 |
|
控制第十路开 |
FE 05 00 09 FF 00 48 37 |
|
控制第十路关 |
FE 05 00 09 00 00 09 C7 |
|
控制第十一路开 |
FE 05 00 0A FF 00 B8 37 |
|
控制第十一路关 |
FE 05 00 0A 00 00 F9 C7 |
|
控制第十二路开 |
FE 05 00 0B FF 00 E9 F7 |
|
控制第十二路关 |
FE 05 00 0B 00 00 A8 07 |
|
控制第十三路开 |
FE 05 00 0C FF 00 58 36 |
|
控制第十三路关 |
FE 05 00 0C 00 00 19 C6 |
|
控制第十四路开 |
FE 05 00 0D FF 00 09 F6 |
|
控制第十四路关 |
FE 05 00 0D 00 00 48 06 |
|
控制第十五路开 |
FE 05 00 0E FF 00 F9 F6 |
|
控制第十五路关 |
FE 05 00 0E 00 00 B8 06 |
|
控制第十六路开 |
FE 05 00 0F FF 00 A8 36 |
|
控制第十六路关 |
FE 05 00 0F 00 00 E9 C6 |
|
查询 16 路光耦状态 |
FE 02 00 00 00 10 6D C9 |
|
查询返回信息 |
FE 02 02 00 00 AD AC |
查询 16 路继电器
FE 01 00 00 00 10 29 C9
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
01 |
01 指令 |
查询继电器状态指令 |
|
00 00 |
起始地址 |
要查询的第一个继电器寄存器地址 |
|
00 10 |
查询数量 |
要查询的继电器数量 |
|
29 C9 |
CRC16 |
前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
FE 01 01 00 61 9C
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
01 |
01 指令 |
返回指令:如果查询错误,返回 0x81 |
|
01 |
字节数 |
返回状态信息的所有字节数。1+(n-1)/8 |
|
00 |
查询的状态 |
返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
|
61 9C |
CRC16 |
前 6 字节数据的CRC16 校验和 |
查询光耦
发送码:FE 02 00 00 00 0C 6C 00
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
02 |
02 指令 |
查询离散量输入(光耦输入)状态指令 |
|
00 00 |
起始地址 |
要查询的第一个光耦的寄存器地址 |
|
00 0C |
查询数量 |
要查询的光耦状态数量 |
|
6C00 |
CRC16 |
光耦返回信息:
返回码:FE 02 02 00 01 6C 6C
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
02 |
02 指令 |
返回指令:如果查询错误,返回 0x82 |
|
02 |
字节数 |
返回状态信息的所有字节数。1+(n-1)/8 |
|
00 01 |
查询的状态 |
返回的继电器状态。 Bit0:第一个光耦输入状态 Bit1:第二个光耦输入状态 。。。。。。。 Bit12:第二十四个光耦输入状态 |
|
6C 6C |
CRC16 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
10 |
10 指令 |
查询输入寄存器指令 |
|
00 03 |
继电器地址 |
要控制的器地址 |
|
00 02 |
控制命令数量 |
要对继电的命令个数 |
|
04 |
字节数 |
控制信息命令的的所有字节数。1+(n-1)/8 |
|
00 04 或 00 02 |
指令 |
00 04 为闪开指令 00 02 为闪闭命令 |
|
00 0A |
间断时间 |
00 0A 为十六进制换为十进制则为 10 间隔时间为(0. 1 秒*10) |
|
00 D8 |
CRC16 |
校验方式 |
返回码:FE 10 00 03 00 02 A5 C7
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
10 |
10 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 03 |
设备地址 |
查询设备的地址 |
|
00 02 |
接收命令数 |
设备接受的命令个数 |
|
A5 C7 |
CRC16 |
校验位 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 10 02 FF FF A6 64
全断发送码:FE 0F 00 00 00 10 02 00 00 A7 D4
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
0F |
0F 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 00 |
起始地址 |
|
|
00 10 |
控制数量 |
控制的继电器数量 |
|
02 |
字节数 |
发送命令字节数 |
|
FF FF (或 00 00) |
全开全关命令 |
FF FF 全开命令 00 00 全关命令 |
|
A1 7C (或 A0 CC) |
CRC16 |
校验位 |
全断全开返回码:FE 0F 00 00 00 10 40 08
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
0F |
0F 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 00 |
起始地址 |
|
|
00 10 |
数量 |
返回信息的继电器数量 |
|
C1 C3 |
CRC16 |
校验位 |
查询模拟量 AD 字
获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001
发送码:FE 04 00 00 00 0CE4 00
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04 指令 |
查询输入寄存器指令 |
|
00 00 |
起始地址 |
要查询的模拟量寄存器地址 |
|
00 0C |
查询数量 |
要查询的模拟量数量 |
|
E4 00 |
CRC16 |
模拟返回信息:
返回码:FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
04 |
04 指令 |
返回指令:如果查询错误,返回 0x82 |
|
18 |
字节数 |
返回状态信息的所有字节数。1+(n-1)/8 |
|
00 00… … … …00 00 |
查询的 AD字 |
0x00 00 ,即十进制 0 ,为查询的模拟量 AD字的值 |
|
81 60 |
CRC16 |
校验位 |
