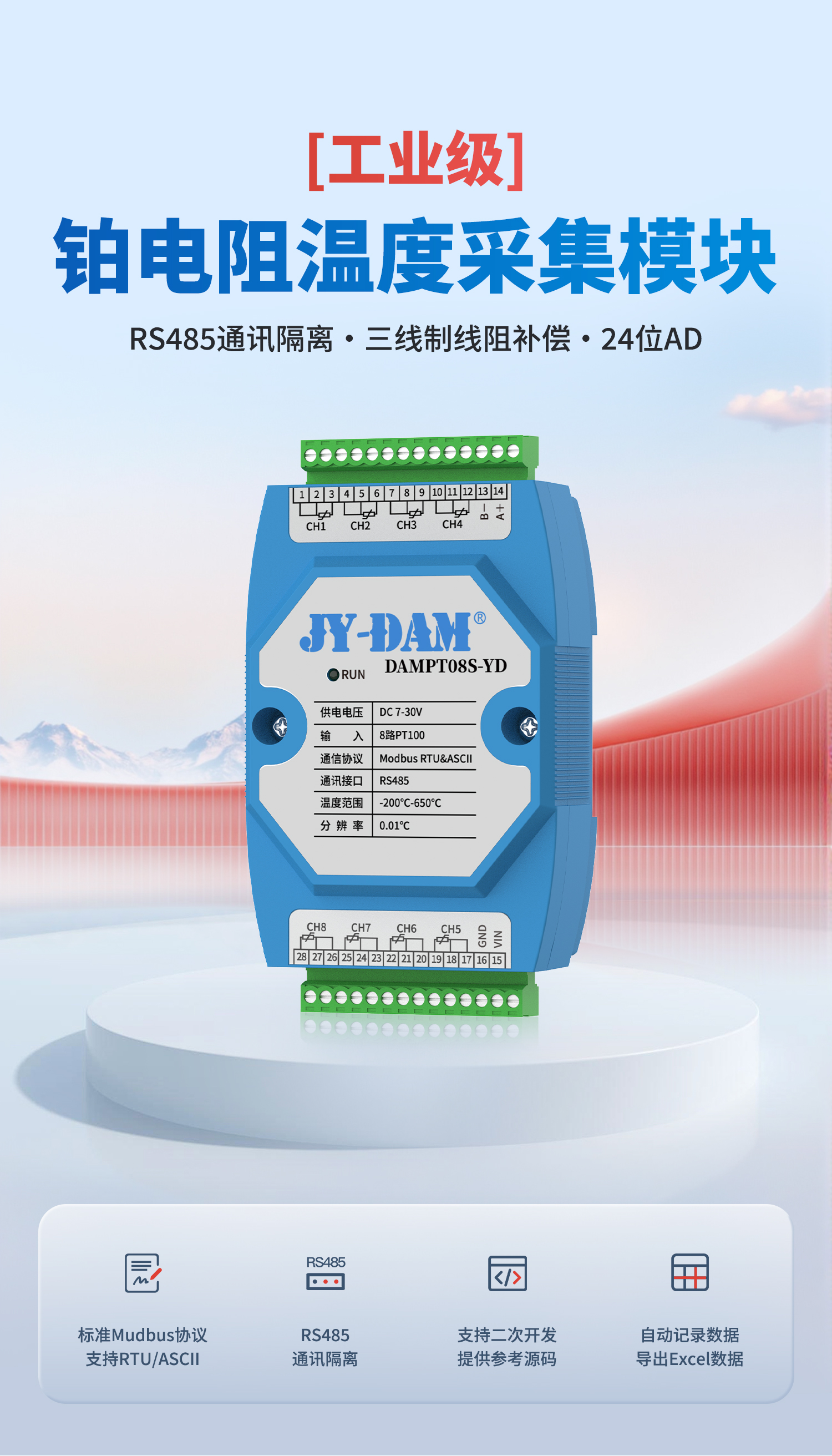

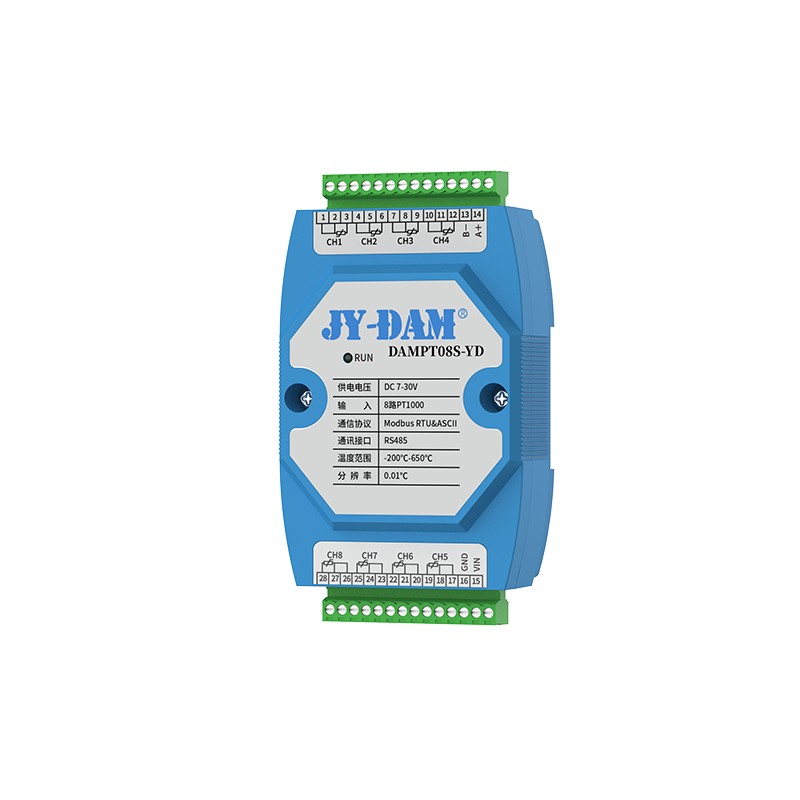

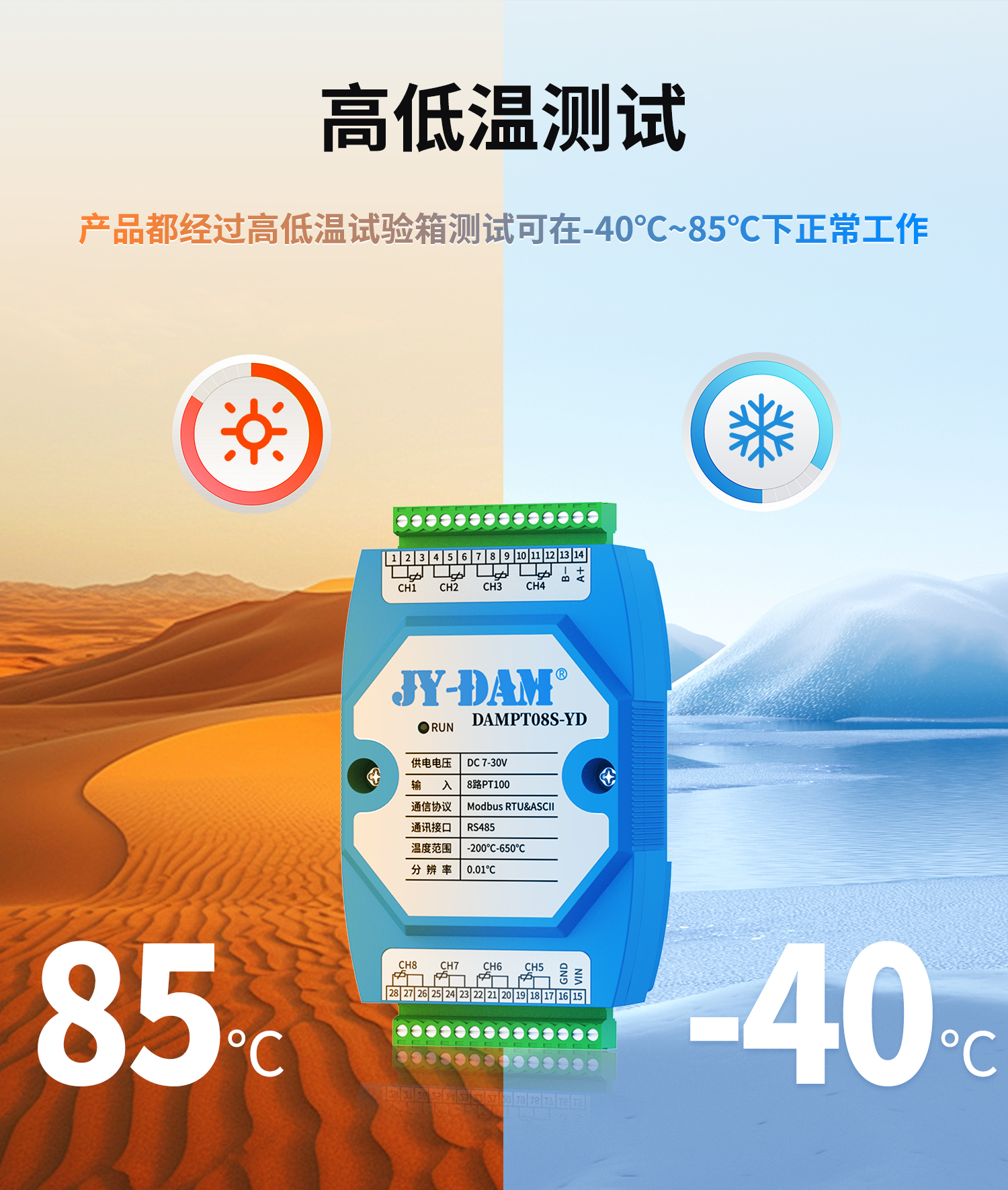

铂电阻温度采集模块 DAM-PT08S-YD

RS485通讯隔离 | 三线制线阻补偿 | 24位AD

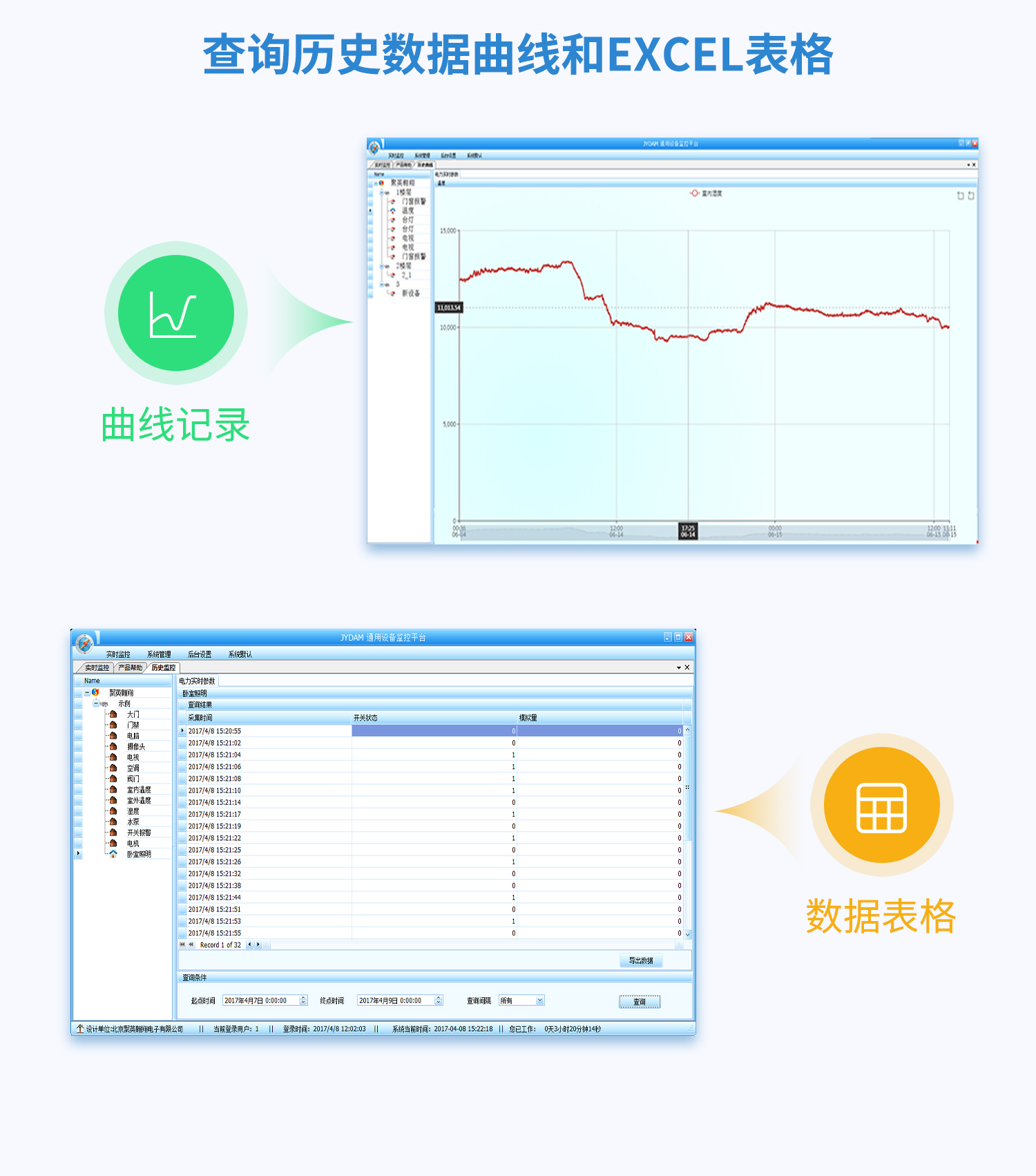

铂电阻温度采集模块，支持RS485通讯隔离，支持三线制线阻补偿，24位AD，支持标准Mudbus协议支持RTU/ASCII，支持二次开发并提供参考源码，自动记录数据，导出Excel数据，兼容二线制和三线制传感器。

联网方式：RS485 功能说明：8路PT100 版本说明：标准版协议：标准Modbus RTU/TCP/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

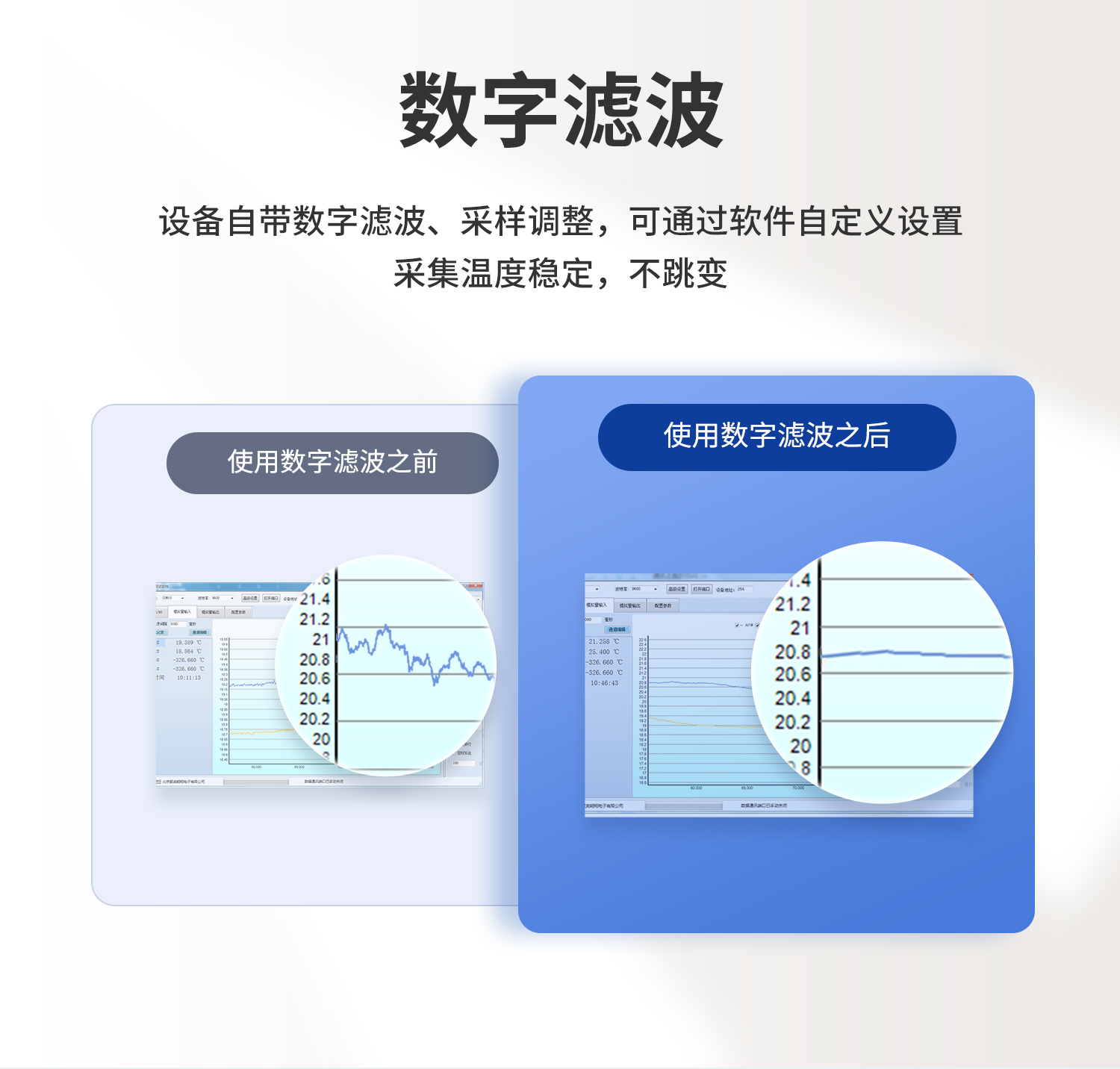

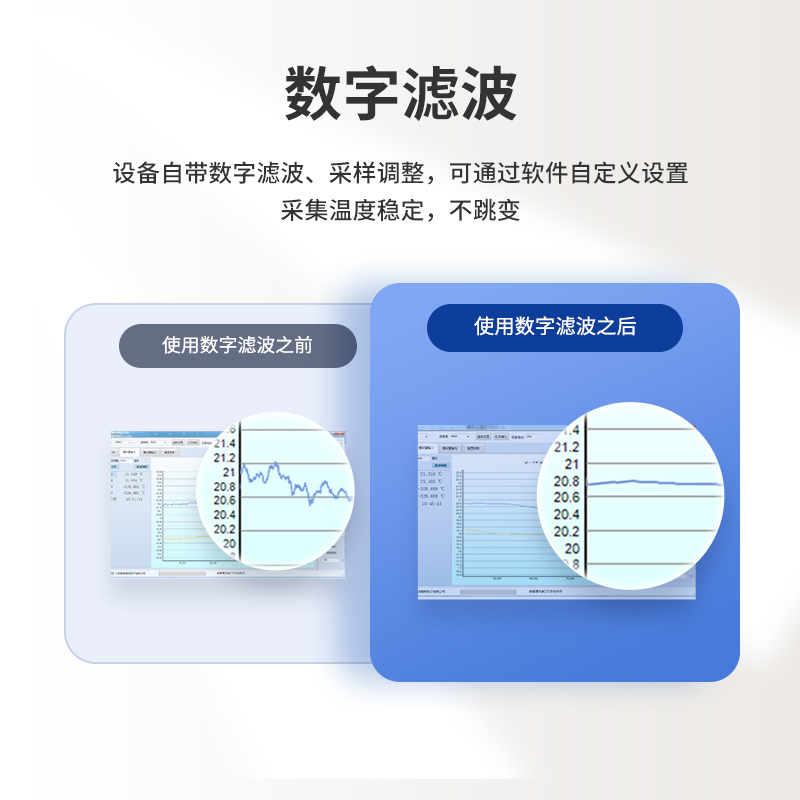

一、产品特点

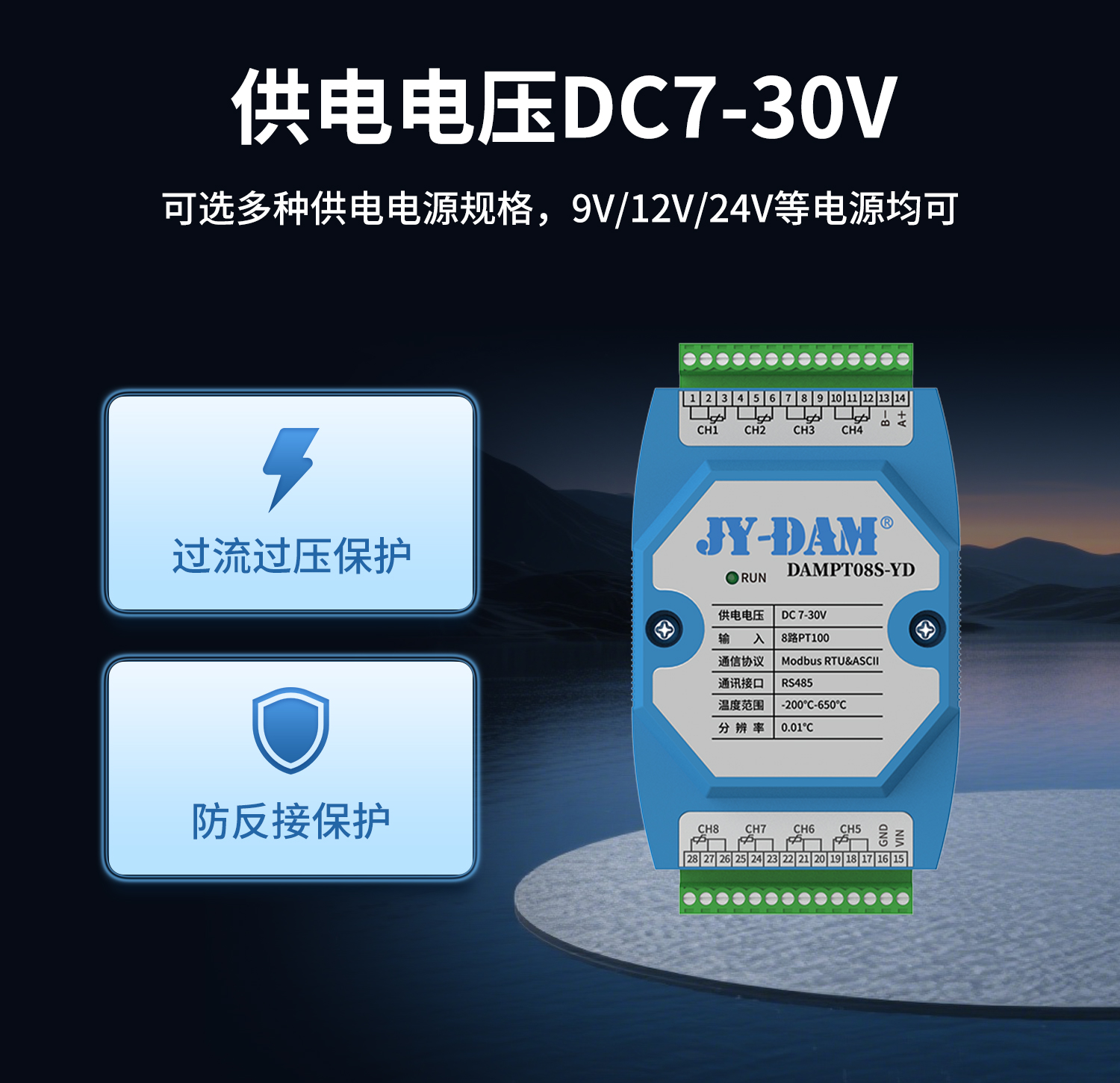

●DC7-30V宽压供电

●RS485通讯隔离。

●通讯接口支持RS485。

●支持标准Modbus协议，同时支持ASCII/RTU格式。

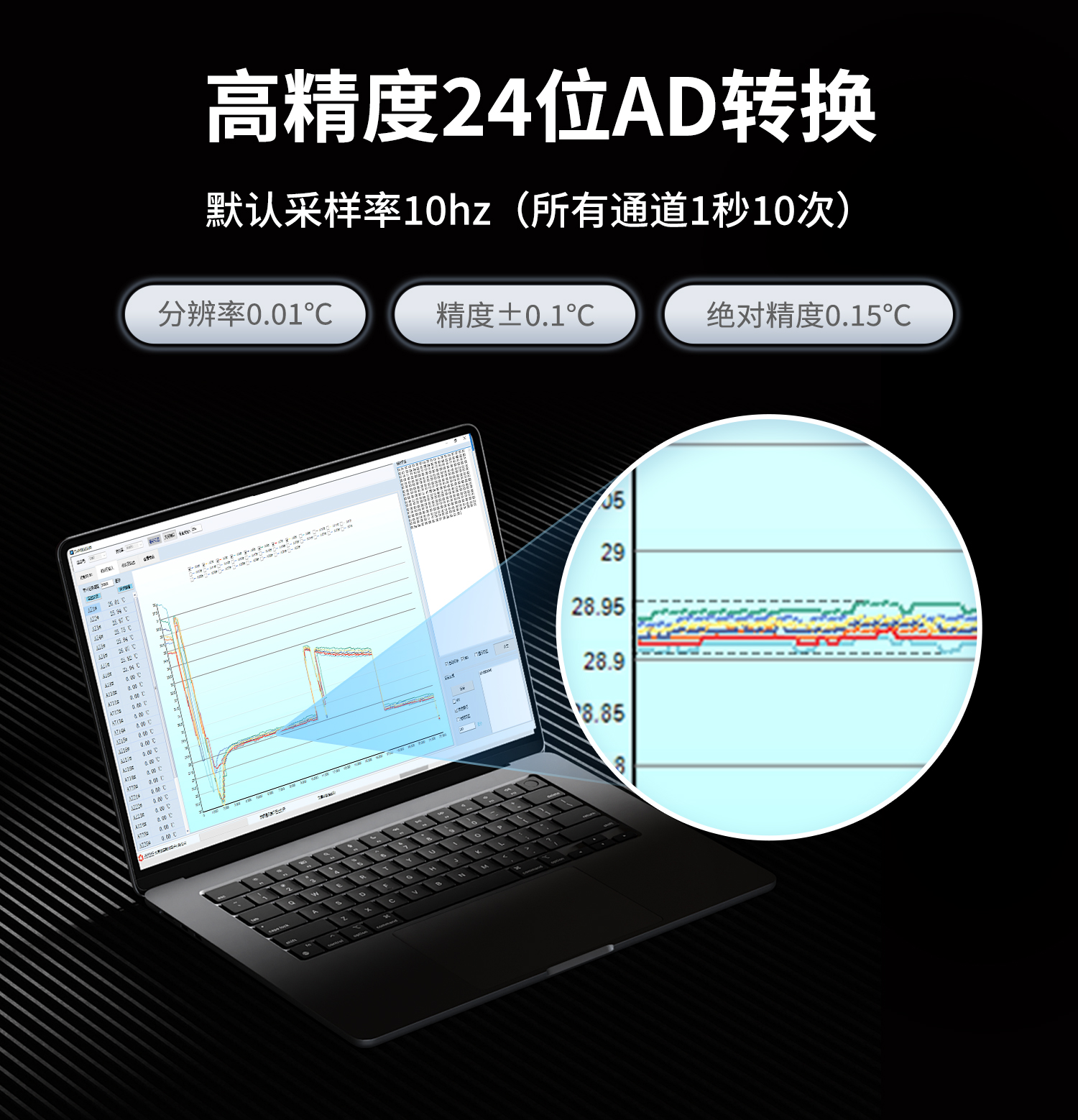

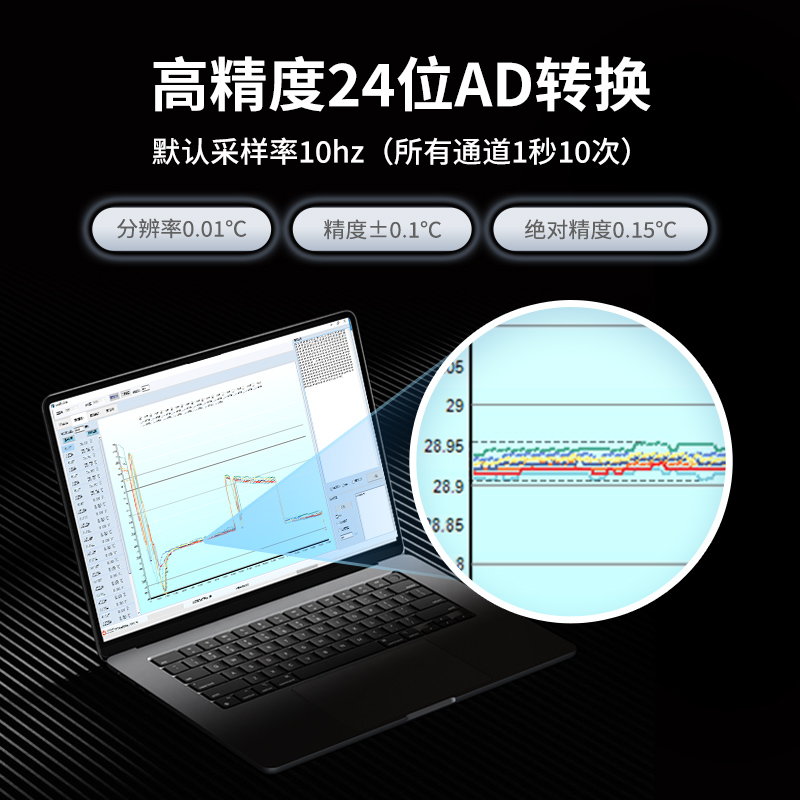

●采用24位AD采集。

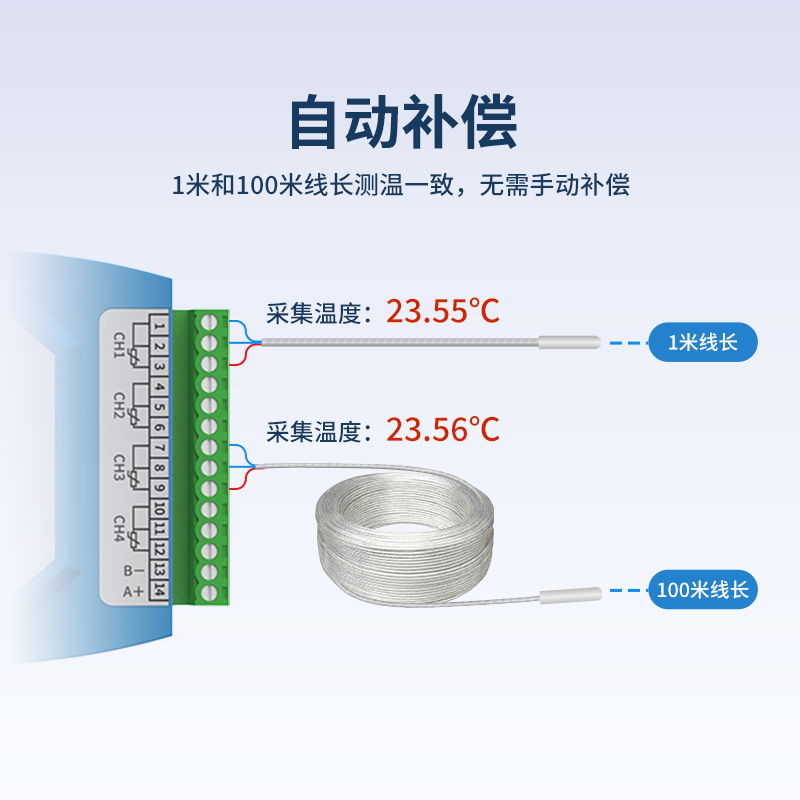

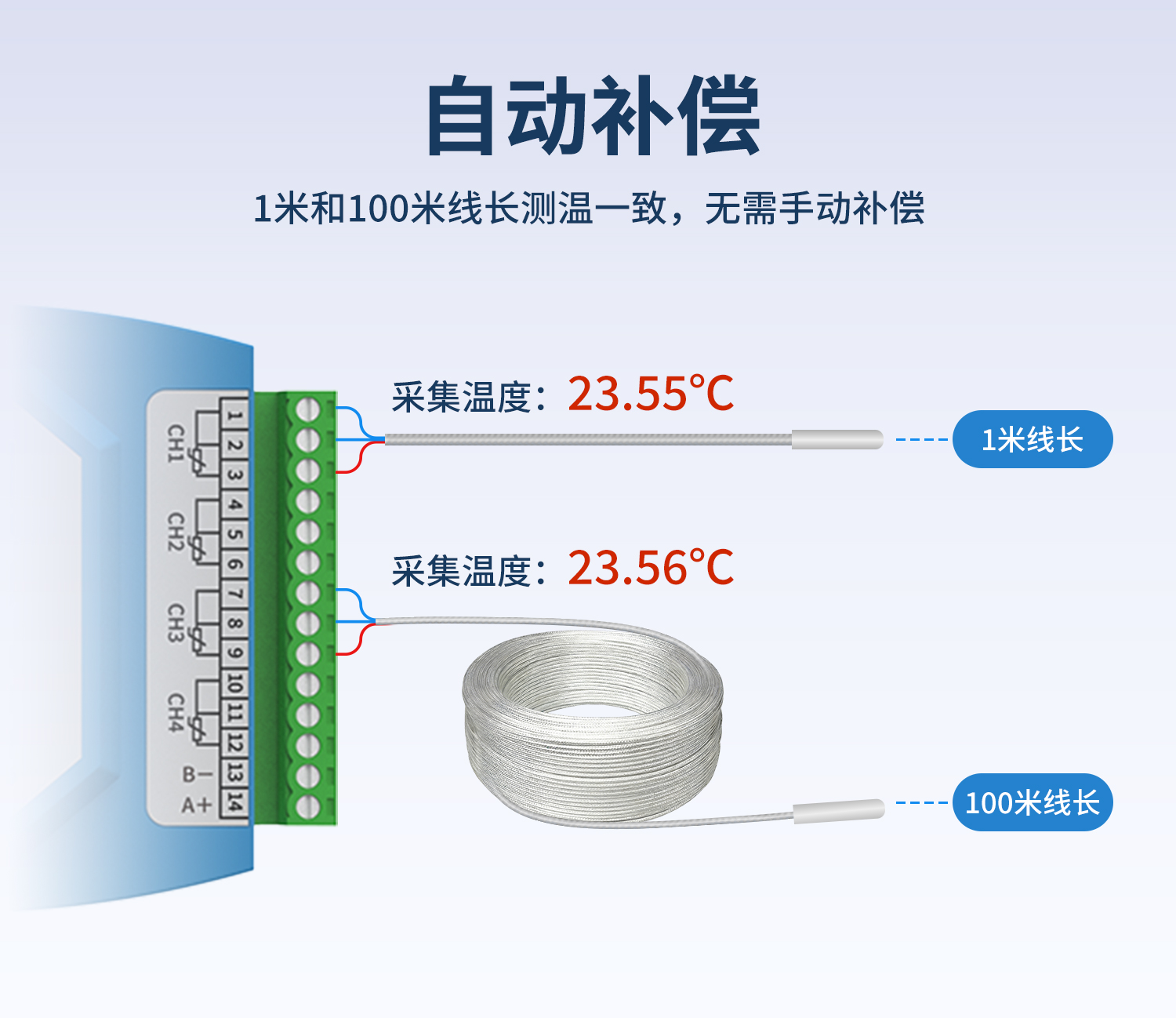

●支持三线制线阻补偿功能。

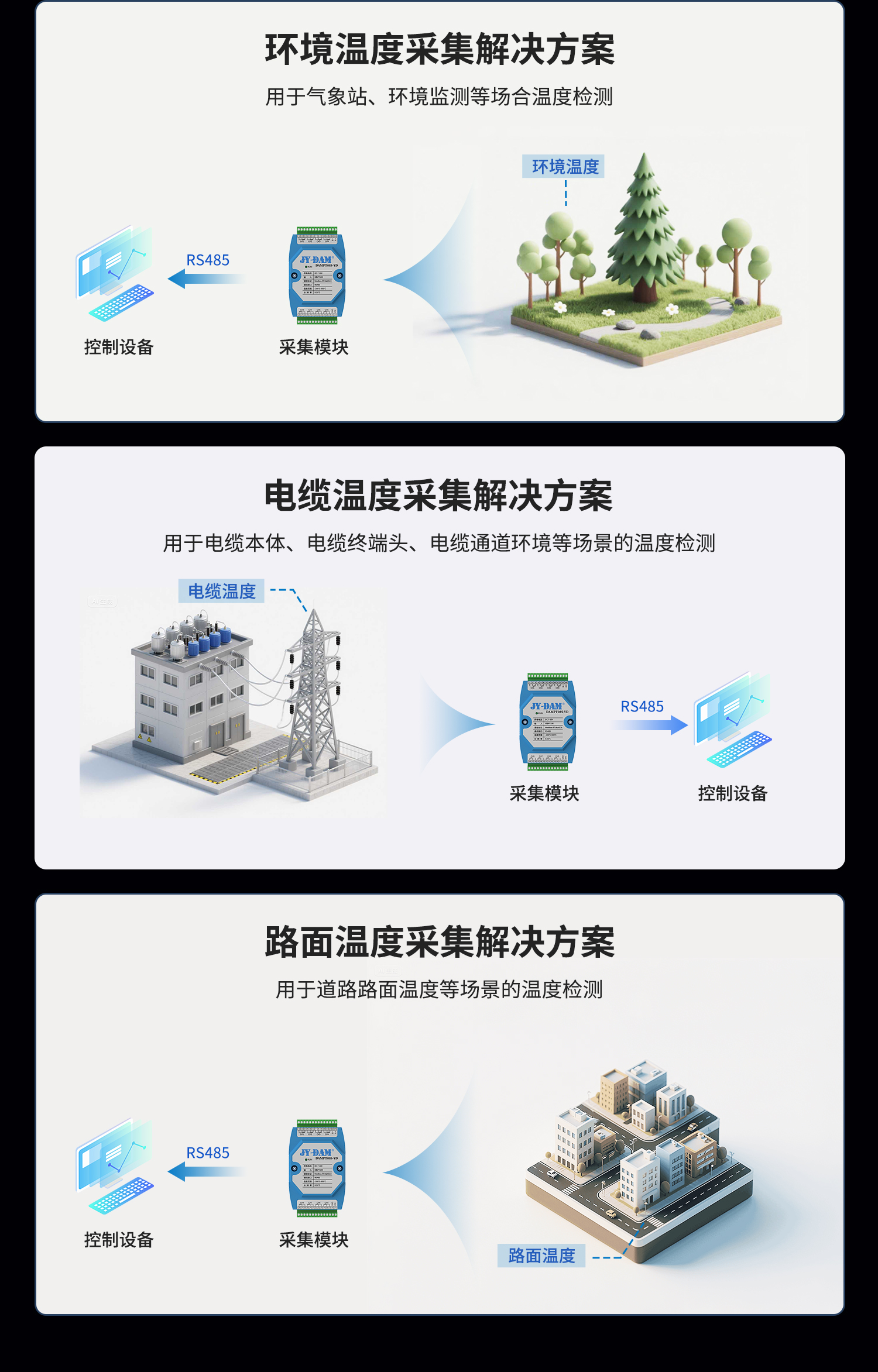

二、产品功能

●8路PT100采集通道

●支持波特率：1200,2400,4800,9600,14400,19200,38400,56000,57600,115200

三、产品选型

型号	Modbus	RS485	网口	PT100
DAM-PT08S-485-YD	●	●		8
DAM-PT08S-ETH-YD	●		●	8

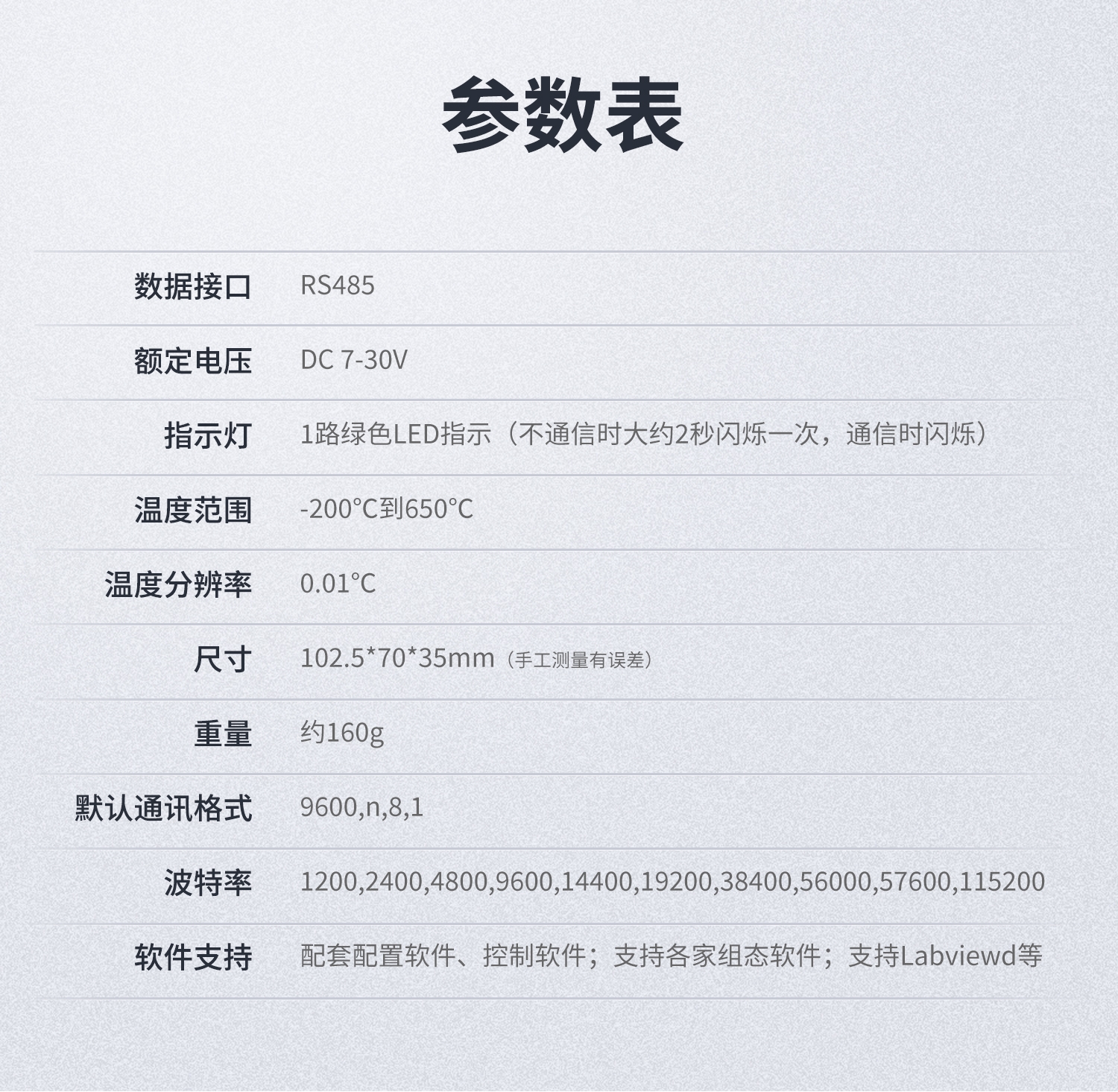

四、主要参数

参数	说明
数据接口	RS485、以太网接口
额定电压	DC 7-30V
指示灯	1路绿色LED指示（不通信时大约2秒闪烁一次，通信时闪烁）
温度范围	-200℃到650℃
温度分辨率	0.1%

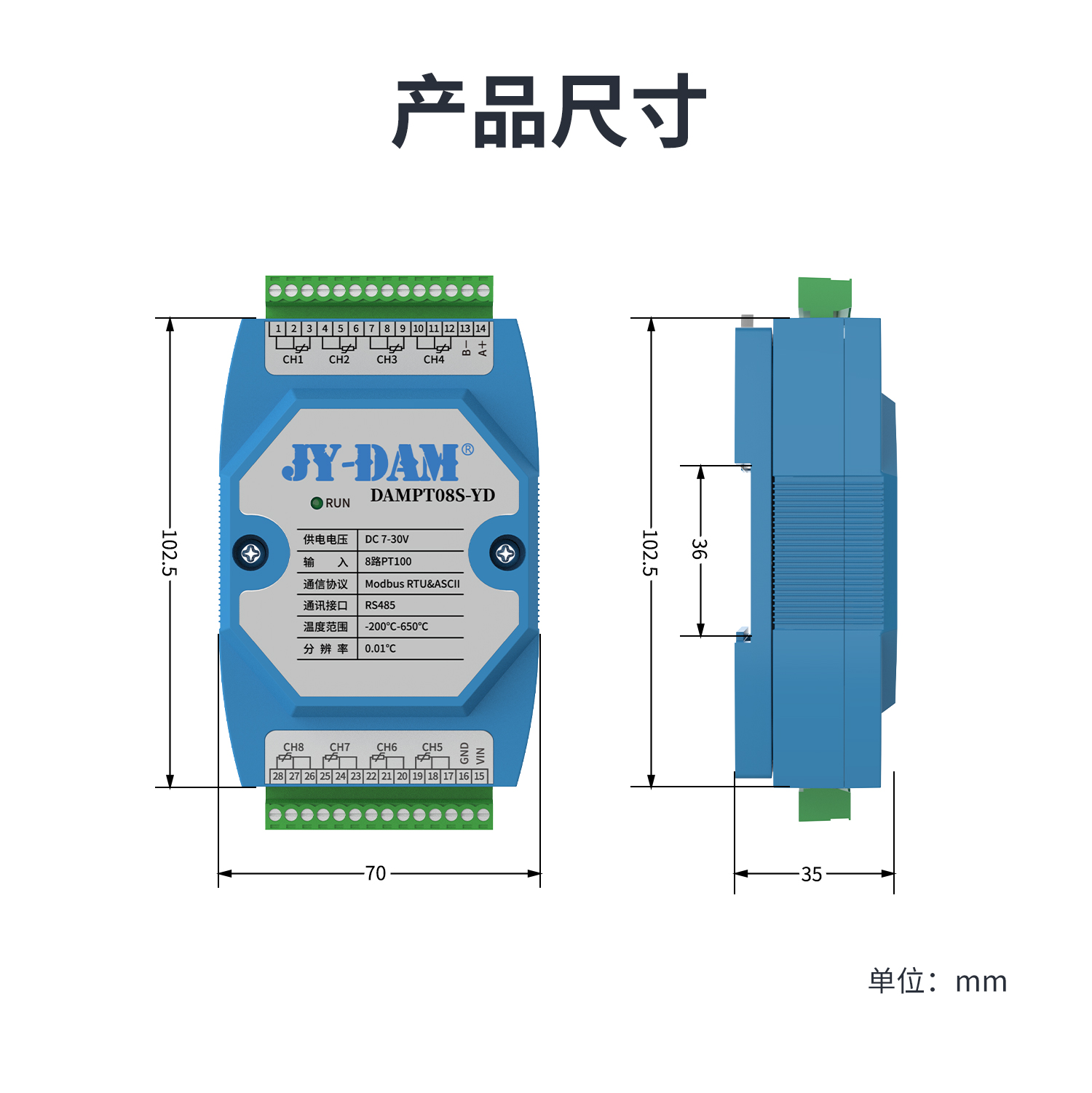

尺寸	32854.219.5mm（手工测量有误差）
重量	约160g
默认通讯格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

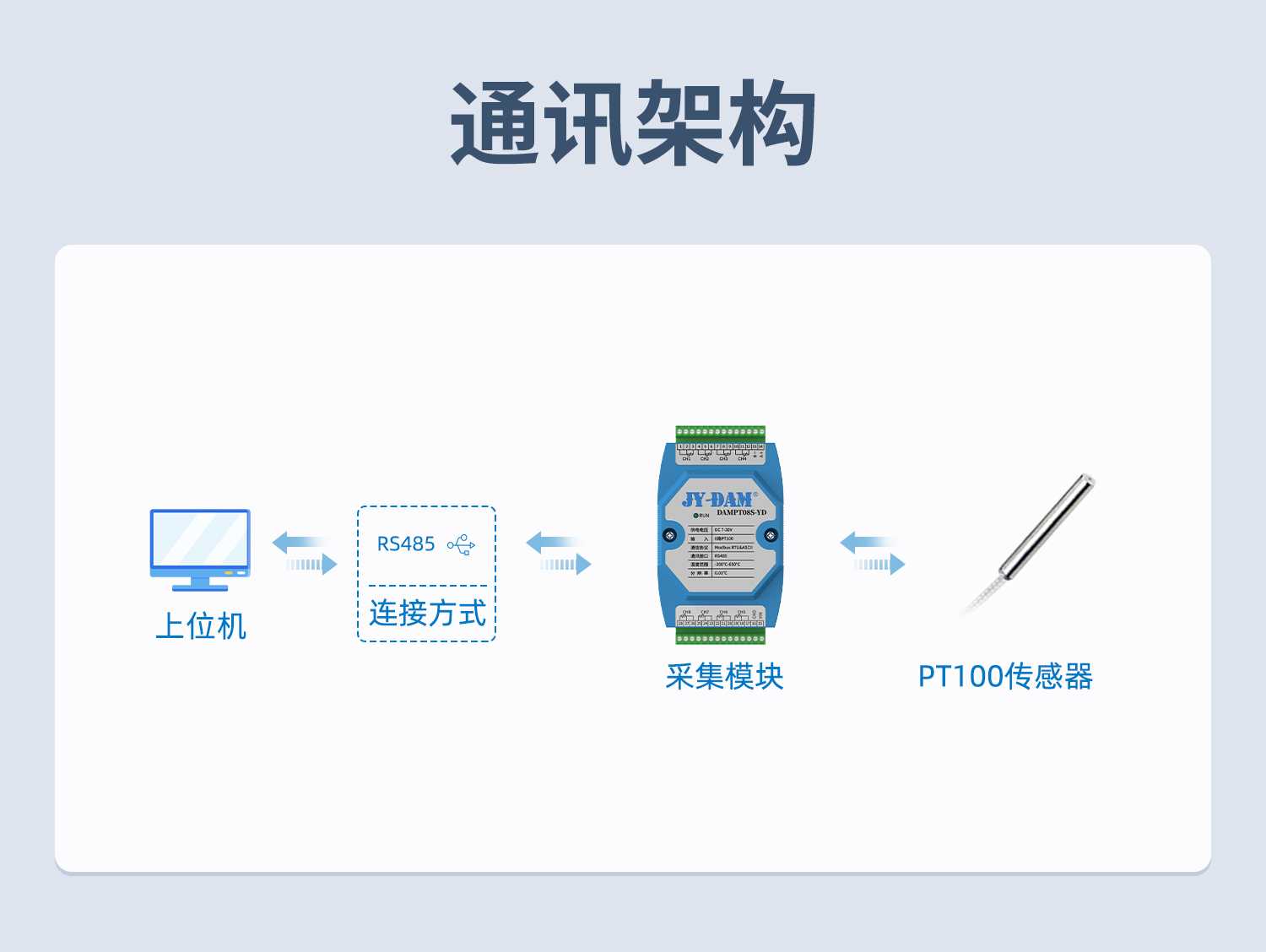

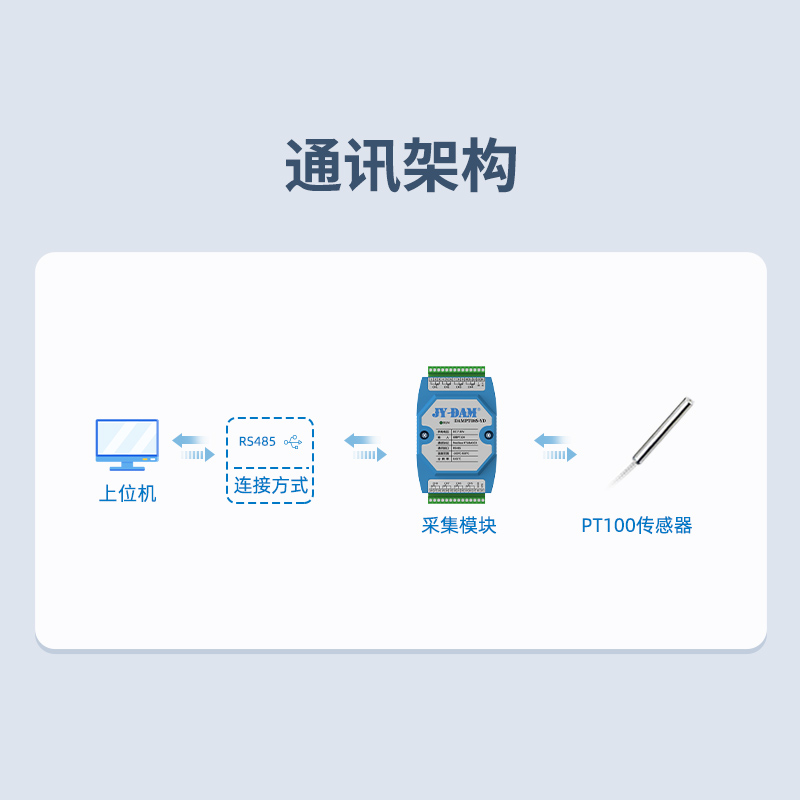

五、通讯接线说明

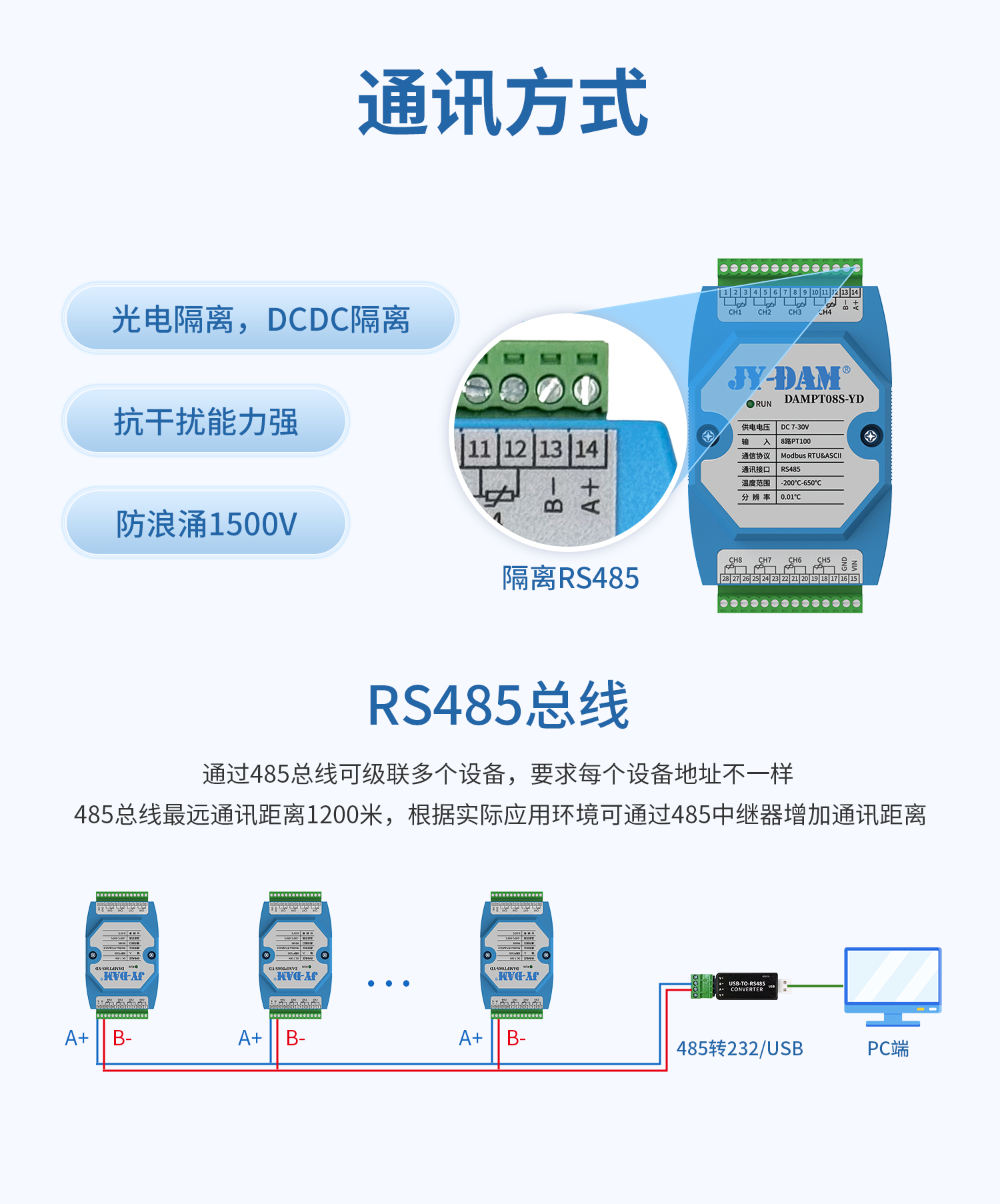

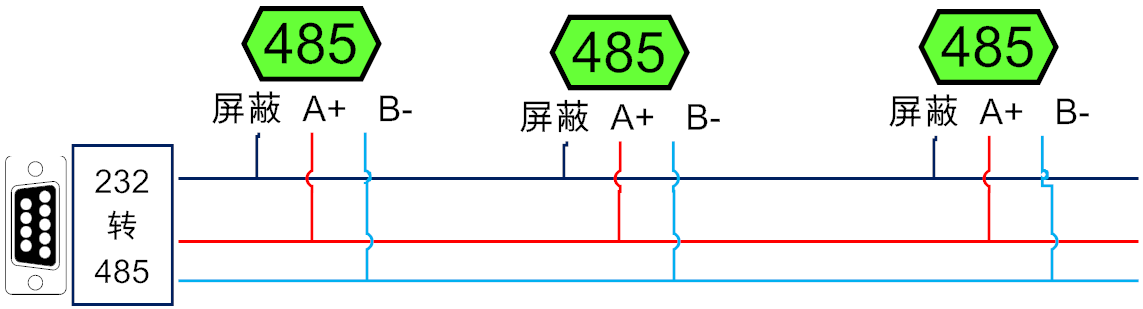

1、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

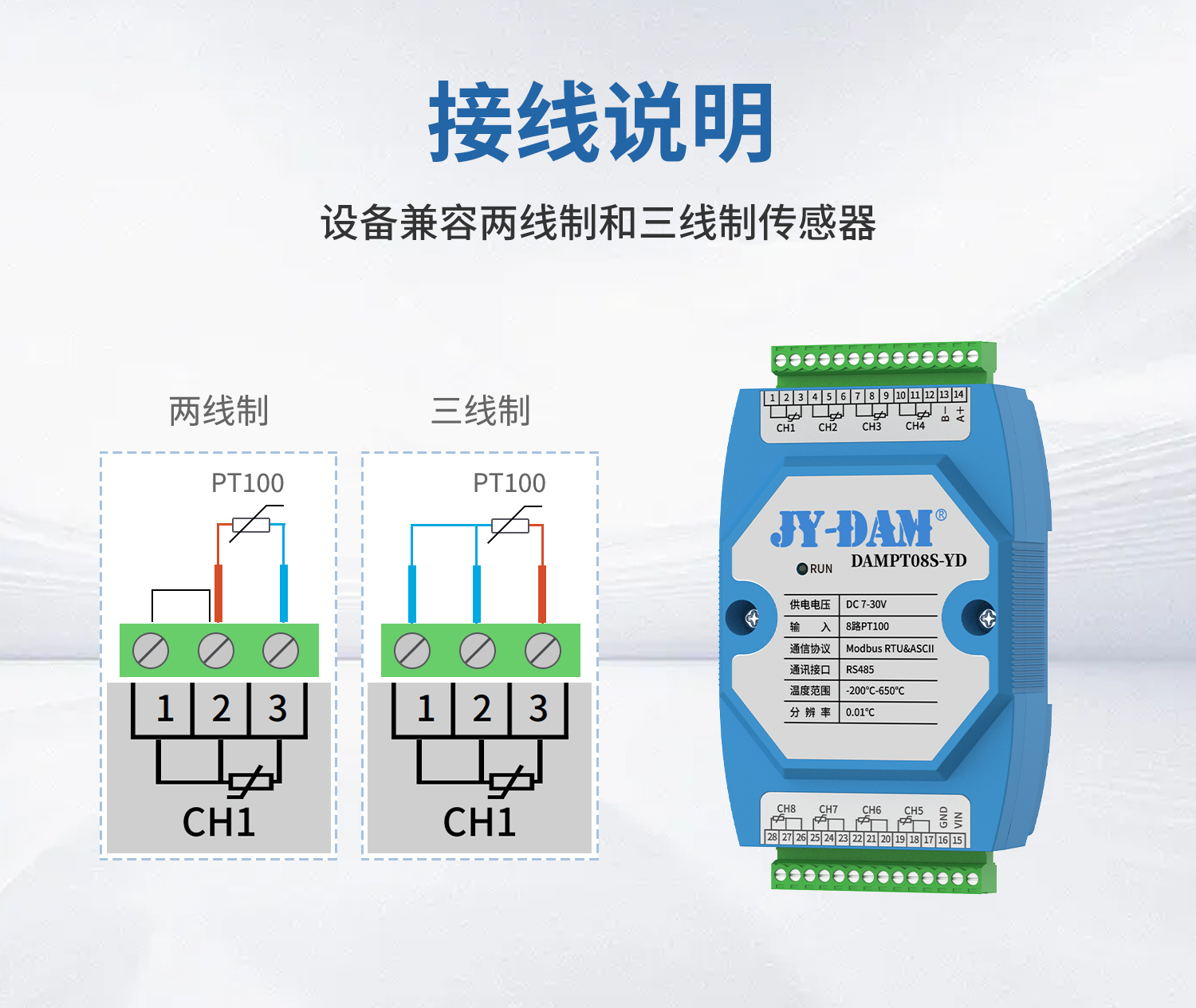

六、PT100接线方式

PT100采用三线制接线方式，红色线缆不分正反。

图上标志对应PT100铂电阻的三根线

七、测试软件说明

1、软件下载

https://www.juyingele.com/download/JYDAMSoftware.zip (软件视频教程连接)

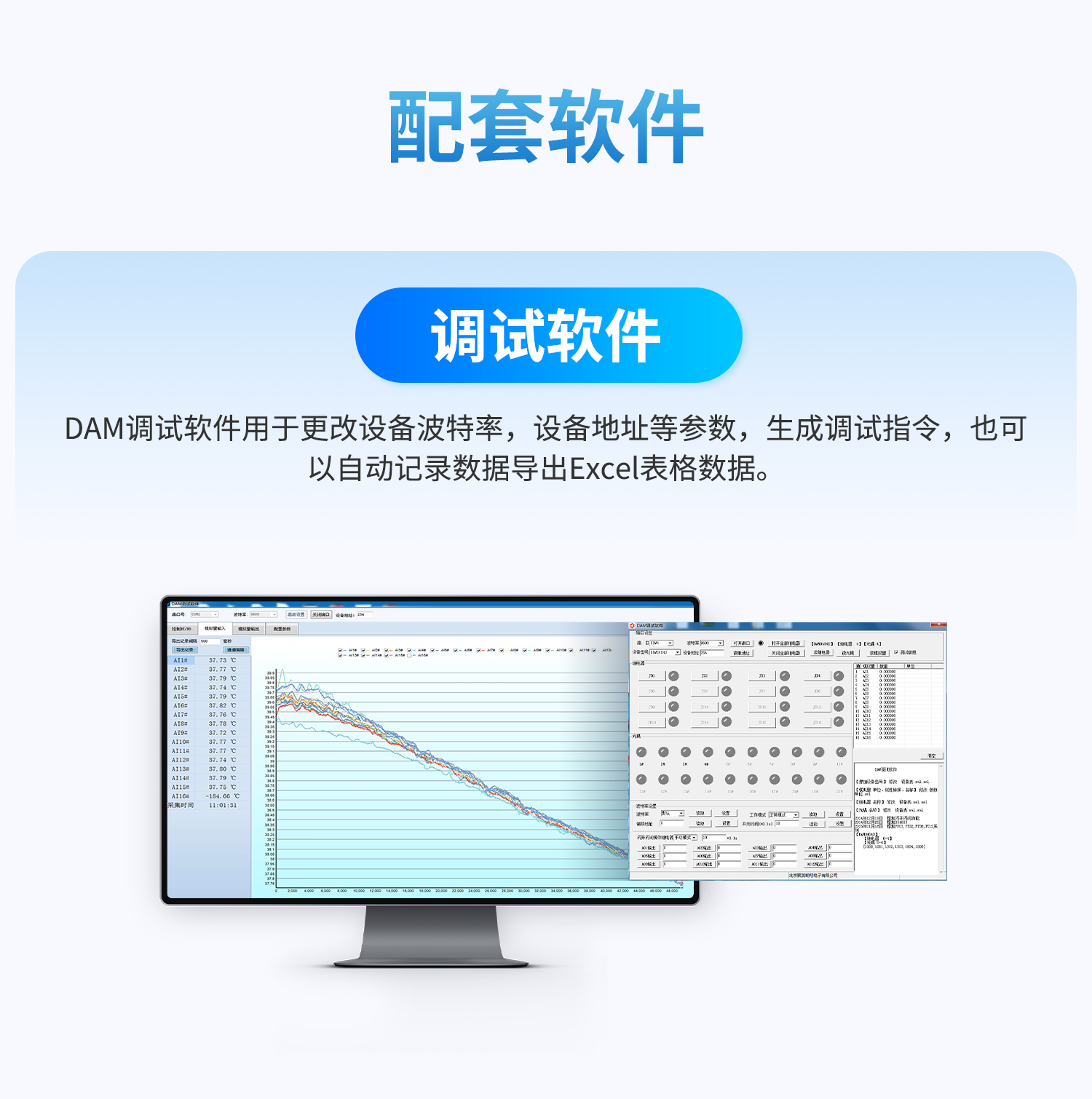

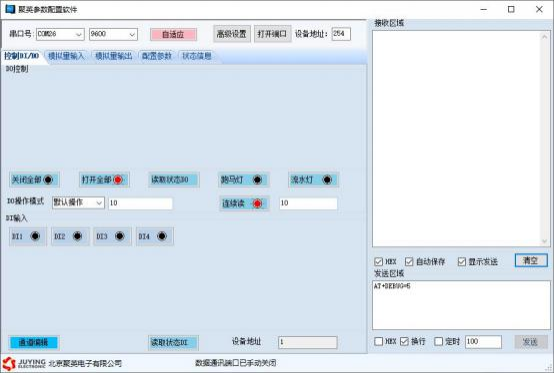

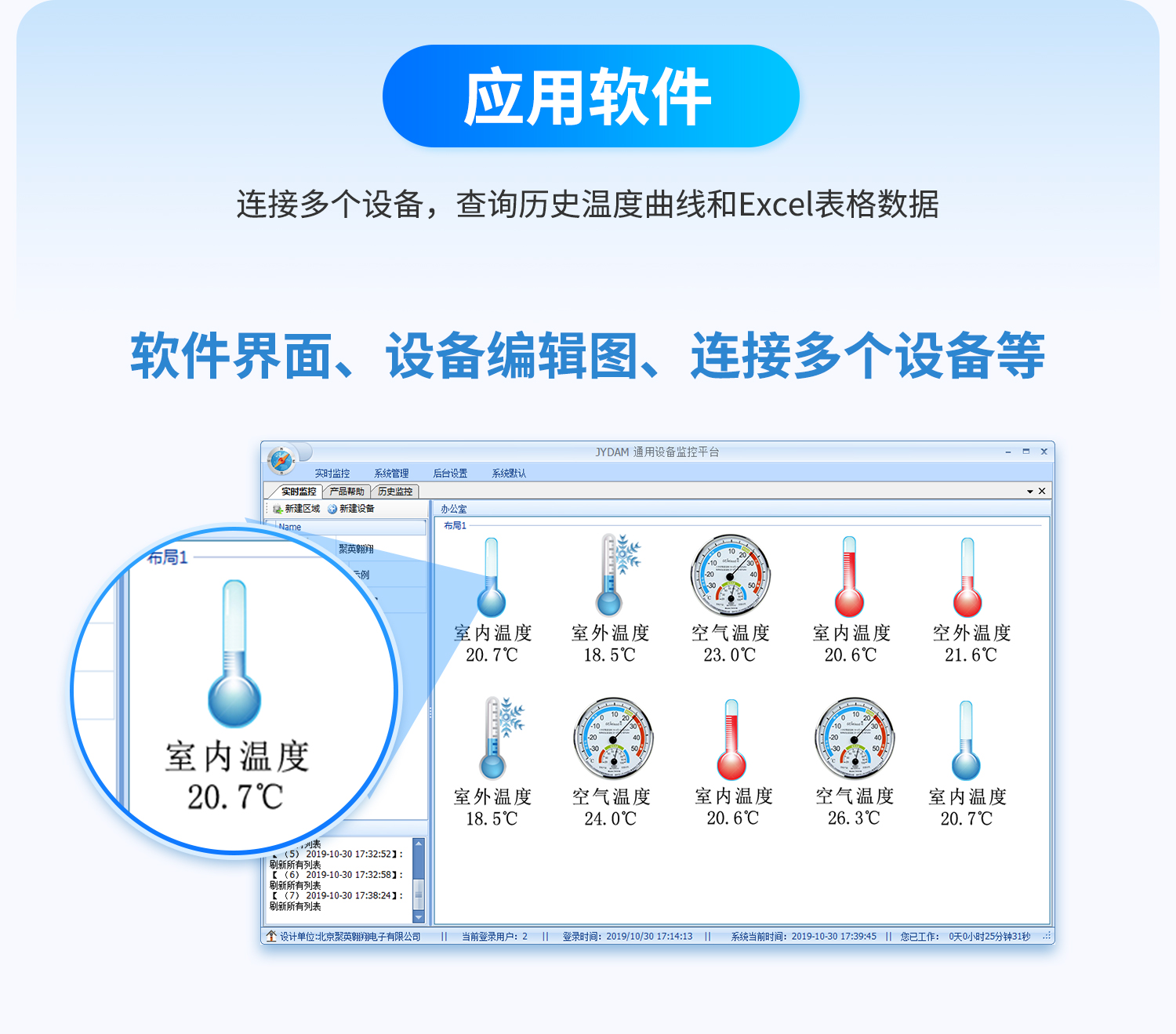

2、软件界面

软件功能：

●继电器状态查询

●继电器独立控制

●模拟量读取

●开关量状态查询

●调试信息查询

●工作模式的更改

●偏移地址的设定

●继电器整体控制

3、通讯测试

①　选择设备当前串口号(IP地址填写IP);

②　选择默认波特率9600;

③　打开端口：

④　右侧有接收指令，可控制继电器即通讯成功。

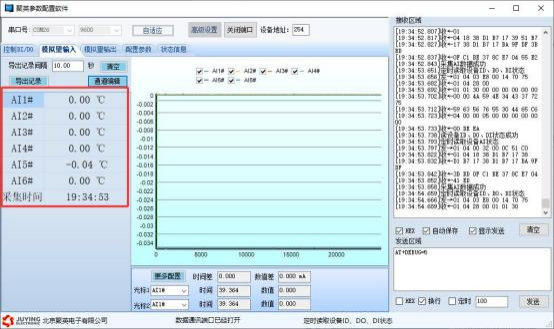

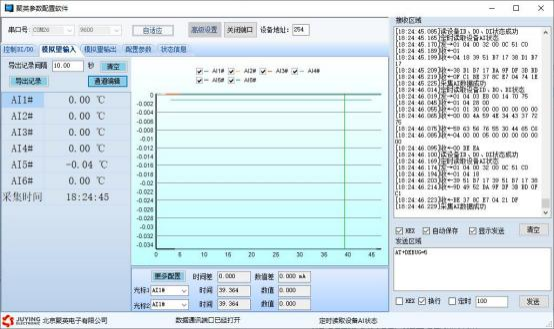

4、模拟量数据说明

①　选择模拟量输入;

②　下方可以直接查看数据大小和实时曲线。

八、参数及工作模式配置

1、设备地址的介绍

DAM系列设备地址默认为0，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址

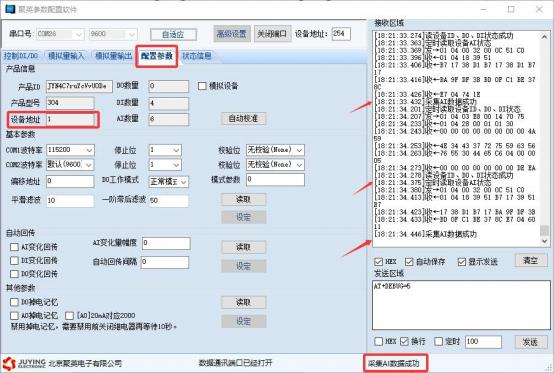

2、设备地址的读取

设备正常通讯后，转到配置参数页即可读到设备的当前地址。

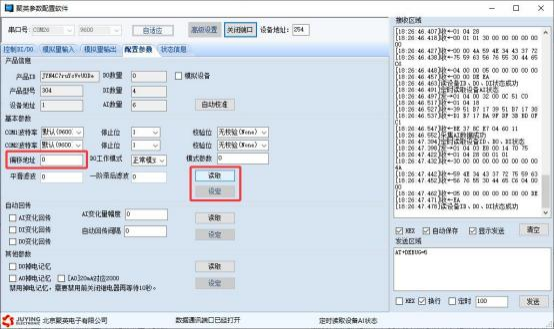

3、偏移地址的设定与读取

点击DAM调试软件下方偏移地址后边的“读取”或“设定”来对设备的偏移地址进行读取或设置。

4、波特率的读取与设置

与偏移地址的设定与读取一致，点击基本信息的“读取”和“设定”就可以读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

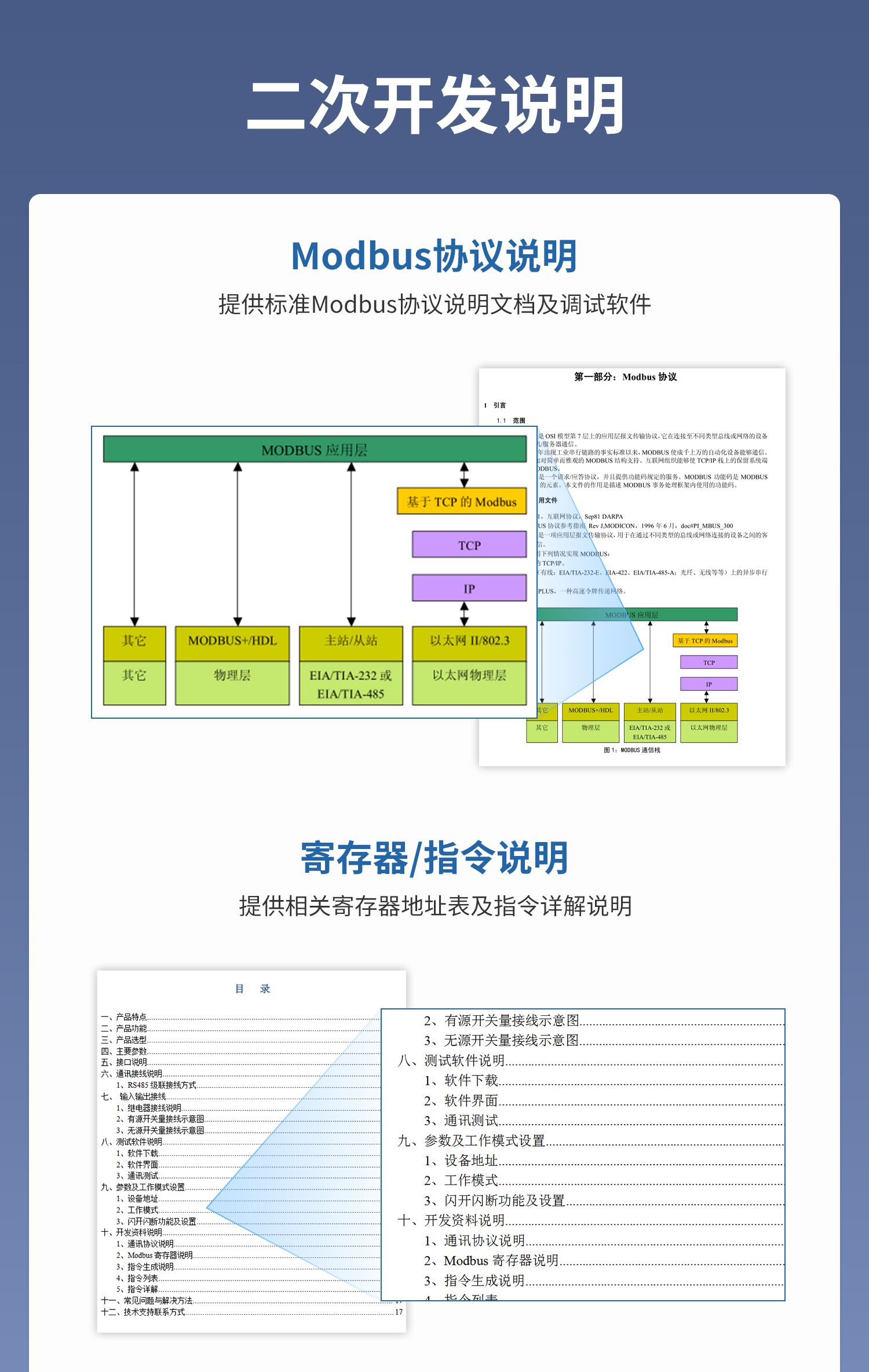

九、开发资料说明

1、通讯协议说明

本产品支持标准Modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议中文参考:https://www.juyingele.com/download/Modbus_poll.zip

本产品支持Modbus RTU格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

指令码	含义
3	读取配置数据
4	读取温度数据
6	修改配置数据

寄存器地址表：

寄存器名称		寄存器地址	数据类型	说明
温度输入
输入 1	温度输入4 号指令	0000	S 16（16 位有符号）或U 16（16 位无符号）	第一路温度输入【-200-327℃】第一路温度输入【0-650℃】
输入2		0001	S 16（16 位有符号）或U 16（16 位无符号）	第二路温度输入【-200-327℃】第二路温度输入【0-650℃】
输入 3		0002	S 16（16 位有符号）或U 16（16 位无符号）	第三路温度输入【-200-327℃】第三路温度输入【0-650℃】
输入4		0003	S 16（16 位有符号）或U 16（16 位无符号）	第四路温度输入【-200-327℃】第四路温度输入【0-650℃】
输入 5		0004	S 16（16 位有符号）或U 16（16 位无符号）	第五路温度输入【-200-327℃】第五路温度输入【0-650℃】
输入 6		0005	S 16（16 位有符号）或U 16（16 位无符号）	第六路温度输入【-200-327℃】第六路温度输入【0-650℃】
输入 7		0006	S 16（16 位有符号）或U 16（16 位无符号）	第七路温度输入【-200-327℃】第七路温度输入【0-650℃】
输入 8		0007	S 16（16 位有符号）或U 16（16 位无符号）	第八路温度输入【-200-327℃】第八路温度输入【0-650℃】
输入 1		0050	Float（浮点数）	第一路温度输入【-200-650℃】
输入2		0052	Float（浮点数）	第二路温度输入【-200-650℃】
输入 3		0054	Float（浮点数）	第三路温度输入【-200-650℃】
输入4		0056	Float（浮点数）	第四路温度输入【-200-650℃】
输入 5		0058	Float（浮点数）	第五路温度输入【-200-650℃】
输入 6		0060	Float（浮点数）	第六路温度输入【-200-650℃】
输入 7		0062	Float（浮点数）	第七路温度输入【-200-650℃】
输入 8		0064	Float（浮点数）	第八路温度输入【-200-650℃】

配置参数
通信波特率	保持寄存器	4x1001	见下表波特率数值对应表，默认为0 ，支持 0-5 ，该寄存器同时决定RS232 和 RS485 的通信波特率
备用		4x1002	备用，用户不可写入任何值。
偏移地址		4x1003	设备地址=偏移地址+拨码开关地址
工作模式		4x1004	用户可以使用，存储用户数据
延迟时间		4x1005	用户可以使用，存储用户数据

波特率数值对应表：

数值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址之外，还有默认的254为广播地址。当总线上只有一个设备时，直接使用254地址即可。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

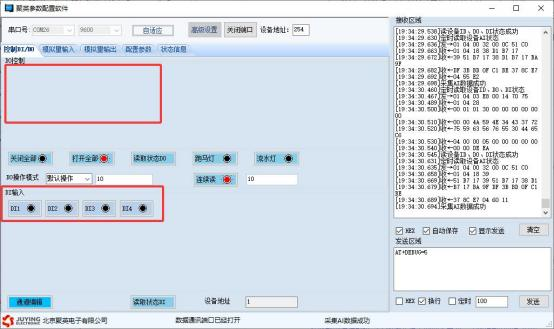

如下图，此设备没有DO输出，有4个DI输入和6个模拟量采集。

指令生成说明：对于下表中没有的指令，用户可以自己根据Modbus协议生成，对于继电器线圈的读写，实际就是对Modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

查询第 1 路温度	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查询第 2 路温度	FE 04 00 01 00 01 74 05
查询第3 路温度	FE 04 00 02 00 01 84 05
查询第 4 路温度	FE 04 00 03 00 01 D5 C5
查询第 5 路温度	FE 04 00 04 00 01 64 04
查询第 6 路温度	FE 04 00 05 00 01 35 C4
查询第 7 路温度	FE 04 00 06 00 01 C5 C4

查询第 8 路温度	FE 04 00 07 00 01 94 04
查询 1~8 路温度	FE 04 00 00 00 08 E5 C3

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01℃

查询第一路温度(查询整型寄存器地址，查询温度范围是-200-327℃或者0-650℃)

FE040000000125C5

字段	含义	备注
FE	设备地址
04	04 指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04 指令	返回指令：如果查询错误，返回 0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL)	查询的 AD 字	TH 为温度高字节，TL 为温度低字节
AD 24	CRC16

查询第一路温度(查询浮点数寄存器地址，查询温度范围是-200-650℃)

查询第一路温度 float类型

FE 04 00 32 00 02 C4 0B

字段	含义	备注
FE	设备地址
04	04 指令	查询输入寄存器指令
00 32	起始地址	要查询的第一路模拟量 float类型寄存器地址
00 02	查询数量	要查询的模拟量数量
C4 0B	CRC16

模拟返回信息：

FE 04 04 41 CB 70 A4 B5 32

字段	含义	备注
FE	设备地址
04	04 指令	返回指令：如果查询错误，返回 0x82
04	字节数	返回数据的所有字节数。1+(n-1)/8
41 CB 70 A4	查询的 AD 字	换算回来数值是25.43
AD 24	CRC16

十、常见问题与解决方法

1、485总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址254来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于1个设备时请以偏移地址区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

2、三线制温度测量不准确。

PT100的三根线缆阻值可能不一样，由于三线制测量的原理，PT100三根线缆的阻值必须一致，线缆中铜丝根数不一样、断裂都会导致线缆阻值发生变化，更换一致性好的线缆可以解决问题。
