一、产品特点

DC7-30V宽压供电;

通讯接口支持无线LORA方式;

通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改，默认9600);

标准modbus协议，同时支持RTU和ASCII格式;

可以设置0-255个设备地址，通过软件设置。

二、产品功能

12路K型热电偶采集通道，24位AD转换;

温度采集精度±0.5℃;

12路12位分辨率模拟量4-20ma或0-10v输入;

模拟量采集精度±0.01ma/v;

支持波特率：1200,2400,4800,9600,19200,38400,57600,115200

三、产品选型

型号	modbus	RS232	RS485	USB	WiFi	AI	K偶
DAM-AITC12	●	●	●			12	12

四、参数说明

参数	说明
通讯距离	无线LORA最远3000米
通讯频段	470MHz(天线433-510MHZ)可配置433MHZ
扩频因子	7、8、9、10、11、12
默认参数	扩频10，带宽125MHZ，区域号1，地址0
无线速率	0.3kbps~19.2kbps
额定电压	DC 7-40V
功率	20db或30db
电源指示	1路红色LED指示（通电时常亮）
通讯指示	1路绿色LED指示（通信时闪烁）
测量温度范围	-260-1320℃
温度转换	24位AD
温度分辨率	0.1℃
温度精度	±0.5℃
模拟量输入类型	4-20ma或0-10V
模拟量转换	12位AD
模拟量分辨率	0.001（ma/v）
模拟量采集精度	±0.01（ma/v）
工作温度	工业级，-40℃-85℃
尺寸	17911648mm
重量	200g
通讯协议	ModbusRTU / Modbus ASCII均支持
设备地址	默认1，可修改范围1-254
默认通讯格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
校验方式	默认NONE，可修改为even，odd
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

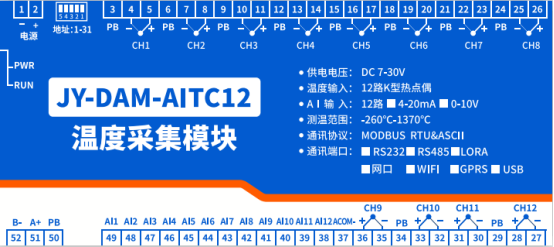

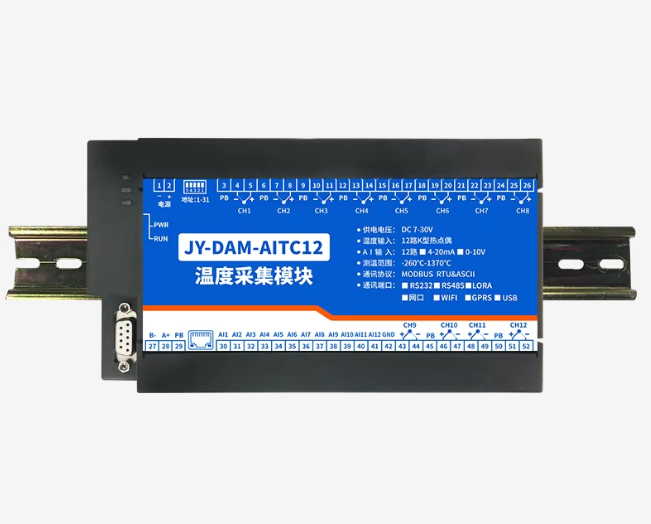

五、接口说明

1、引脚说明

功能	序号	引脚	说明
供电电源（DC7-30V）	1	﹢	设备供电正极接口
供电电源（DC7-30V）	2	-	设备供电负极接口
通讯接口	52	B-	485通讯B-
	51	A+	485通讯A+
	50	PB	485通讯屏蔽线接口
热电偶输入1（CH1）	3	PB	热电偶传感器屏蔽线接口
	4	-	热电偶传感器信号负
	5	+	热电偶传感器信号正
热电偶输入2（CH2）	6	PB	热电偶传感器屏蔽线接口
	7	-	热电偶传感器信号负
	8	+	热电偶传感器信号正
热电偶输入3（CH3）	9	PB	热电偶传感器屏蔽线接口
	10	-	热电偶传感器信号负
	11	+	热电偶传感器信号正
热电偶输入4（CH4）	12	PB	热电偶传感器屏蔽线接口
	13	-	热电偶传感器信号负
	14	+	热电偶传感器信号正
热电偶输入5（CH5）	15	PB	热电偶传感器屏蔽线接口
	16	-	热电偶传感器信号负
	17	+	热电偶传感器信号正
热电偶输入6（CH6）	18	PB	热电偶传感器屏蔽线接口
	19	-	热电偶传感器信号负
	20	+	热电偶传感器信号正
热电偶输入7（CH7）	21	PB	热电偶传感器屏蔽线接口
	22	-	热电偶传感器信号负
	23	+	热电偶传感器信号正
热电偶输入8（CH8）	24	PB	热电偶传感器屏蔽线接口
	25	-	热电偶传感器信号负
	26	+	热电偶传感器信号正
热电偶输入9（CH9）	27	-	热电偶传感器信号负
	28	+	热电偶传感器信号正
	29	PB	热电偶传感器屏蔽线接口
热电偶输入10（CH10）	30	-	热电偶传感器信号负
热电偶输入10（CH10）	31	+	热电偶传感器信号正
热电偶输入11（CH11）	32	-	热电偶传感器信号负
热电偶输入11（CH11）	33	+	热电偶传感器信号正
热电偶输入12（CH12）	34	PB	热电偶传感器屏蔽线接口
	35	-	热电偶传感器信号负
	36	+	热电偶传感器信号正
模拟量输入1	49	AI1	模拟量输入1信号正
模拟量输入2	48	AI2	模拟量输入2信号正
模拟量输入3	47	AI3	模拟量输入3信号正
模拟量输入4	46	AI4	模拟量输入4信号正
模拟量输入5	45	AI5	模拟量输入5信号正
模拟量输入6	44	AI6	模拟量输入6信号正
模拟量输入7	43	AI7	模拟量输入7信号正
模拟量输入8	42	AI8	模拟量输入8信号正
模拟量输入9	41	AI9	模拟量输入9信号正
模拟量输入10	40	AI10	模拟量输入10信号正
模拟量输入11	39	AI11	模拟量输入11信号正
模拟量输入12	38	AI12	模拟量输入12信号正
模拟量输入信号负	37	ACOM-	模拟量输入信号负（共用）

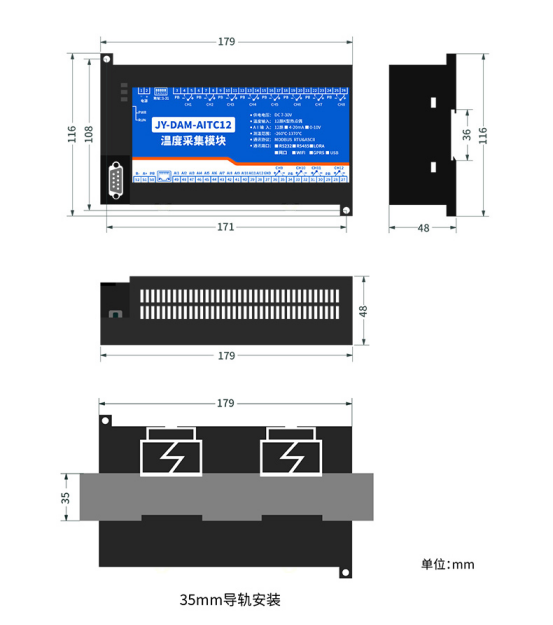

2、尺寸说明

六、通讯说明

LORAAITC12设备作为子机需要与LORA1000网关配对使用，支持多个子机同时与一个LORA网关主机通讯，LORA网关支持R485/网口/WIFI/4G等多种通讯方式。

七、硬件接线

1、热电偶传感器接线

K型热电偶接线方式

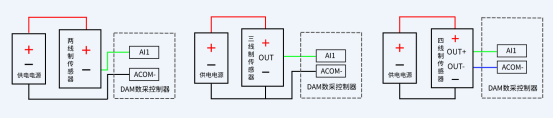

2、模拟量接线示意图

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

八、配对说明

LORAAITC 出厂默认为子机作为子机，通过按键或使用“LORA 配置软件 ”与 LORA 网关进行配对使用。

1、按键配对

主机操作：

长按 6 秒，再点按 1 下，设置为主机 7 扩频因子模式，区域号、密钥随机生成。

长按 6 秒，再点按 2 下(最多可以点按 6 下)，设置为主机 8 扩频因子模式(6 对应12 扩频因子)，区域号、密钥随机生成。

子机操作：

长按 3 秒指示灯常亮，再点按 1 下，状态指示灯频闪 3 次，进入自动联机配置。

自动联机配置模式下：

主机发射灯 2 秒闪烁 1 次。

子机状态灯 2 秒闪烁 1 次。

主机、子机在联机配对成功之后，状态指示灯频闪 6 次退出。

复位子机：

长按 6 秒，状态指示灯由常亮转为闪烁，恢复为子机模式配置;

长按 6S	子机模式（扩频 10，区域号 0）
长按 6S+点按 1 次	主机模式（扩频 07 ，区域号随机）
长按 6S+点按 2 次	主机模式（扩频 08 ，区域号随机）
长按 6S+点按 3 次	主机模式（扩频 09 ，区域号随机）
长按 6S+点按 4 次	主机模式（扩频 10 ，区域号随机）
长按 6S+点按 5 次	主机模式（扩频 11 ，区域号随机）
长按 6S+点按 6 次	主机模式（扩频 12 ，区域号随机）
长按 3S+点按 1 次	主机、子机进入配对模式

2、软件配置

软件下载地址：https://www.juyingele.com/download/JYLoraConfig.zip

①、建立通讯

电脑通过 RS232/RS485 或 TCP 连接至 LORA 网关主机

②、设置主从机

在本地参数中设置主机和子机的参数，进行下载即可，参数一样区分工作模式。

③、子机配对

进入自动配置后，其它子机长按按键 3S 点按 1S 会自动搜所配对，成功后提示出更改LORA 参数成功，可与透传模块、网关、DAM 系列子机配合使用。

④、搜索子机设备

若配置成功在信道一可以搜索到配对好的设备，可给每个子机分配一个 LORA 地址方便查看信号和上线状态，-20/6/-20 分别表示主机查询子机信号/信噪比/子机发送网关信号。

3、通讯测试

JYDAM 调试软件下载地址：https://www.juyingele.com/download/JYDAMSoftware.zip

1 根据网关通讯方式，选择串口或 TCP 连接;

2 设定网关通讯参数;

3 设置 LORA0606C 子机设备地址：

4 打开串口，右侧有正常发送和接收指令，可控制继电器即通讯成功。

九、通讯参数

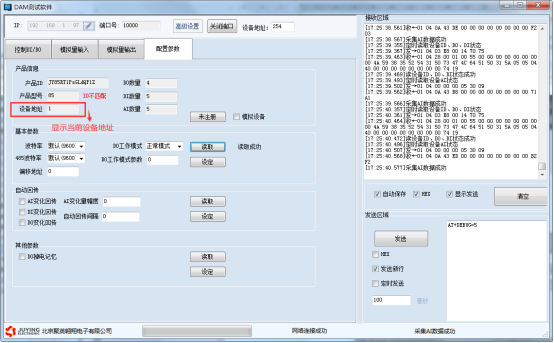

1、地址说明

地址说明

说明

默认地址

1

默认设备地址均为1

广播地址

254

单独连接设备，任何设备地址下均可用254通讯；

当设备地址不明确时，用于读取当前设备地址。

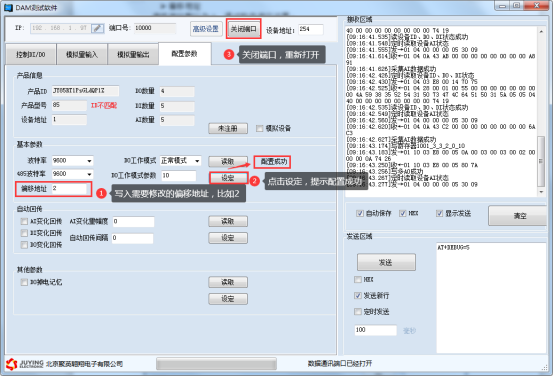

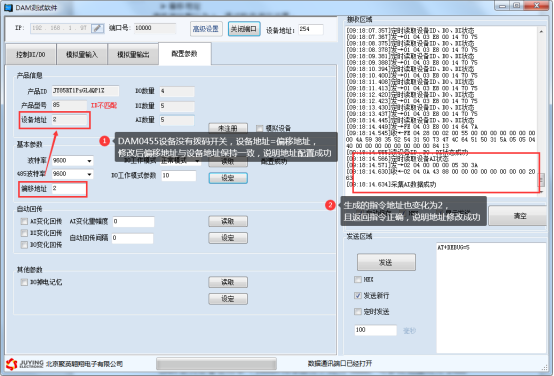

2、修改设备地址

DAM系列设备	说明
有拨码开关设备	设备地址=拨码开关地址+偏移地址
无拨码开关设备	设备地址=偏移地址

拨码开关地址

五个拨码全都拨到“ON”位置时，为地址“31”;

五个拨码全都拨到“OFF”位置时，为地址“1”;

最左边1为二进制最低位。

地址表：

偏移地址

偏移地址默认为0，通过软件进行设置：

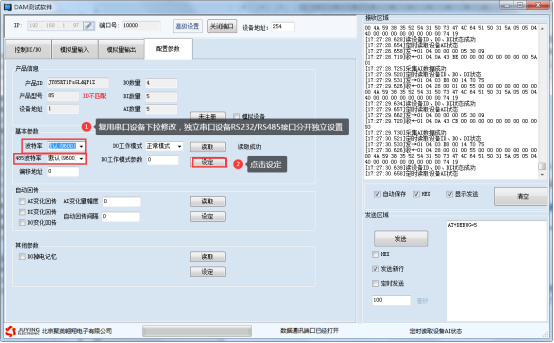

3、波特率

设备重新上电;

使用修改后的波特率通讯测试。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议中文版参考：

https://www.juyingele.com/download/Modbus_Protocol.zip

本产品同时支持modbus RTU 格式。

2、Modbus寄存器说明

线圈寄存器地址表：

寄存器名称		寄存器地址（10进制）		说明
温度输入
输入1	温度输入 4号指令		40000	第一路温度输入
输入2			40001	第二路温度输入
输入3			40002	第三路温度输入
输入4			40003	第四路温度输入
输入5			40004	第五路温度输入
输入6			40005	第六路温度输入
输入7			40006	第七路温度输入
输入8			40007	第八路温度输入
输入9			40008	第九路温度输入
输入10			40009	第十路温度输入
输入11			40010	第十一路温度输入
输入12			40011	第十二路温度输入
模拟量输入
输入1	模拟量输入 4号指令		40020	第一路模拟量输入
输入2			40021	第二路模拟量输入
输入3			40022	第三路模拟量输入
输入4			40023	第四路模拟量输入
输入5			40024	第五路模拟量输入
输入6			40025	第六路模拟量输入
输入7			40026	第七路模拟量输入
输入8			40027	第八路模拟量输入
输入9			40028	第九路模拟量输入
输入10			40029	第十路模拟量输入
输入11			40030	第十一路模拟量输入
输入12			40031	第十二路模拟量输入
配置参数
RS232波特率	保持寄存器		31000	见下表波特率数值对应表，默认为0，支持0-10，该寄存器同时决定RS232和RS485的通信波特率
RS485波特率			31001	见下表波特率数值对应表，默认为0，支持0-10，该寄存器同时决定RS232和RS485的通信波特率
设备地址			31002	默认地址1，可设置地址范围1-254

波特率数值对应表

数值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400
6	115200
7	57600
8	56000
9	14400
10	1200

注意：使用第三方上位机，比如组态王、MCGS、PLC等软件时，PLC寄存器地址会偏移1。

3、指令生成说明

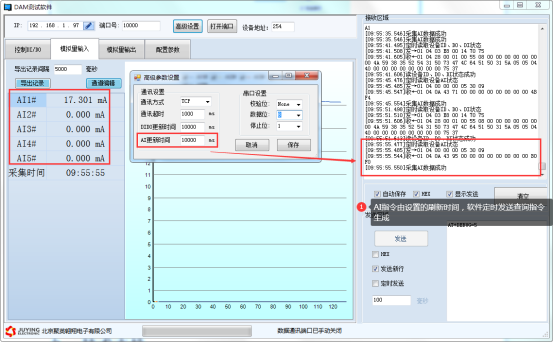

使用JYDAM调试软件即可生成查询通道指令

4、指令列表

情景	RTU格式（16进制发送）
查询第1路温度	FE040000000125C5
返回信息	FE 04 02 00 00 AD 24
查询第2路温度	FE 04 00 01 00 01 74 05
查询第3路温度	FE 04 00 02 00 01 84 05
查询第4路温度	FE04 00 03 0 001 D5 C5
查询第5路温度	FE04 00 04 00 01 64 04
查询第6路温度	FE04 00 05 00 01 35 C4
查询第7路温度	FE04 00 06 00 01 C5 C4
查询第8路温度	FE04 00 07 00 01 94 04
查询第9路温度	FE04 00 08 00 01 A4 07
查询第10路温度	FE04 00 09 00 01 F5 C7
查询第11路温度	FE04 00 0A 00 01 05 C7
查询第12路温度	FE04 00 0B 00 01 54 07
查询1~12路温度	FE04 00 00 00 0C E4 00
查询第1路模拟量	FE 04 00 14 00 01 65C1
返回信息	FE 04 02 00 00 AD 24
查询第2路模拟量	FE 04 00 15 00 01 34 01
查询第3路模拟量	FE 04 00 16 00 01 C4 01
查询第4路模拟量	FE 04 00 17 00 01 95 C1
查询第5路模拟量	FE 04 00 18 00 01 A5 C2
查询第6路模拟量	FE 04 00 19 00 01 F4 02
查询第7路模拟量	FE 04 00 1A 00 01 04 02
查询第8路模拟量	FE 04 00 1B 00 01 55 C2
查询第9路模拟量	FE 04 00 1C 00 01 E4 03
查询第10路模拟量	FE 04 00 1D 00 01 B5 C3
查询第11路模拟量	FE 04 00 1E 00 01 45 C3
查询第12路模拟量	FE 04 00 1F 00 01 14 03
查询1~12路模拟量	FE 04 00 14 00 0C A4 04

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

FE 04 02 00 F5 6D 63

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) F5(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节； 10进制为245，实际温度是24.5℃
6D 63	CRC16

查询12温度

FE040000000CE400

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 0C	查询数量	要查询的模拟量数量
E4 00	CRC16

模拟返回信息：

FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
18	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节；每通道2个字节，顺序读取
81 60	CRC16

5.2、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量AD字

发送码：FE 04 00 14 00 0C A4 04

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 14	起始地址	要查询的模拟量起始寄存器地址（）
00 0C	查询数量	要查询的模拟量数量12通道
A4 04	CRC16

模拟返回信息：

返回码：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
18	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL)	查询的AD字	TH为模拟量高字节，TL 为模拟量低字节；每通道2个字节，顺序读取
81 60	CRC16	校验位

十一、聚英组态软件使用

1、软件下载

软件名称：聚英组态软件

软件下载链接地址：http://pan.baidu.com/s/1ntPZK4h

2、软件界面

本软件适用与我公司的 DAM 系列设备连接使用，支持串口、WiFi 等通讯方式。软件更加人性化，能够自主的添加、删除、修改。有清晰的框架结构，便于管理，可实时显示设备状态及采集的数据，可查询历史操作导出历史数据 excel 表格

人员管理结构包含：系统管理员、管理员、操作员、监视员。

设备管理结构包含：区域、设备组、设备。

软件功能：

1. 软件登陆

2. 添加区域

3. 添加设备(设备组命名)

4. 操作设备

5. 定时功能

6. 查看历史数据及数据导出

7. 数据备份及还原

8. 系统设定

3、软件操作

由于聚英组态软件实现的功能较多，具体操作方法参考阅读：聚英组态软件使用说明.pdf

十二、常见问题与解决方法

1、搜索不到设备时的解决方法：

① 检查硬件指示灯，

以太网黄色灯常亮：代表链路正常。长灭：网线异常。

以太网绿色灯闪烁：检测到数据传输。

② 操作软件，使能 DHCP 服务

③ 如果以上操作仍旧搜索不到，

请确认当前 PC 的网段和设备的网段在一个网段下。

禁用 PC 的其他不用的网卡。

当前 PC 只有一个唯一的局域网 IP。

请用 PC 确认网线是好用的。

当前软件仅支持 ipv4。

④ 如若仍搜索不到，可对有复位按键的设备进行复位，按住复位键 6S，无线 LORA 方式灯会灭一下，然后正常显示，第一次复位为设备为动态 IP，再短接 6S 复位，此时设备为静态 IP;

⑤ 勾选所有设备

在“基本配置信息 ”栏内，修改设备 IP 为静态 IP，与电脑所处网段为同一网段，点击“下载参数 ”，2S 后再点击“下载参数 ”，提示配置成功。

2、当设备能搜索到，修改设备参数，点击“配置参数 ”无反应时，解决办法：

确认电脑端 IP 与设备要配置的 IP 为同一网段下，电脑只接入有线或无线网络，当有线和无线网络都接入时，确认两种网络位于同一网段下，当前网络的路由器的 DHCP 处于开启状态。

参数	说明
通讯距离	无线LORA最远3000米
通讯频段	470MHz(天线433-510MHZ)可配置433MHZ
扩频因子	7、8、9、10、11、12
默认参数	扩频10，带宽125MHZ，区域号1，地址0
无线速率	0.3kbps~19.2kbps
额定电压	DC 7-40V
功率	20db或30db
电源指示	1路红色LED指示（通电时常亮）
通讯指示	1路绿色LED指示（通信时闪烁）
测量温度范围	-260-1320℃
温度转换	24位AD
温度分辨率	0.1℃
温度精度	±0.5℃
模拟量输入类型	4-20ma或0-10V
模拟量转换	12位AD
模拟量分辨率	0.001（ma/v）
模拟量采集精度	±0.01（ma/v）
工作温度	工业级，-40℃-85℃
尺寸	17911648mm
重量	200g
通讯协议	ModbusRTU / Modbus ASCII均支持
设备地址	默认1，可修改范围1-254
默认通讯格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
校验方式	默认NONE，可修改为even，odd
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

LORA-AITC12 LORA无线测温模块相关资料下载

LORA-AITC12 LORA无线测温模块说明书	LORA-AITC12 LORA无线测温模块说明书
测试软件	DAM调试软件
测试软件	JYDAM调试软件
应用软件	聚英组态软件
协议说明	协议说明
参考源码	参考源码
PLC例程	PLC例程
第三方组态例程	第三方组态例程
