一、产品特点

DC5V/12V/24V(默认12V);

继电器输出触点隔离;

通讯接口支持无线LORA方式;

通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改，默认9600)

通信协议：支持标准modbus RTU协议;

可以设置0-255个设备地址，8位地址拨码开关可以设置1-254地址码;

具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

具有频闪功能，可以控制器继电器周期性开关。

二、产品功能

二十六路继电器控制;

支持电脑软件手动控制;

支持顺序启动模式;

支持流水循环模式;

支持跑马循环模式。

三、产品选型

四、主要参数

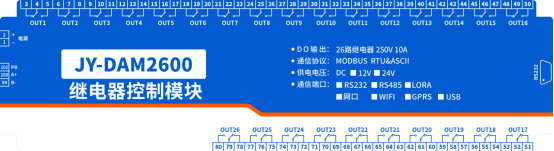

五、接口说明

六、通讯接线说明

LORA2600设备作为子机需要与LORA1000网关配对使用，支持多个子机同时与一个LORA网关主机通讯，LORA网关支持R485/网口/WIFI/4G等多种通讯方式

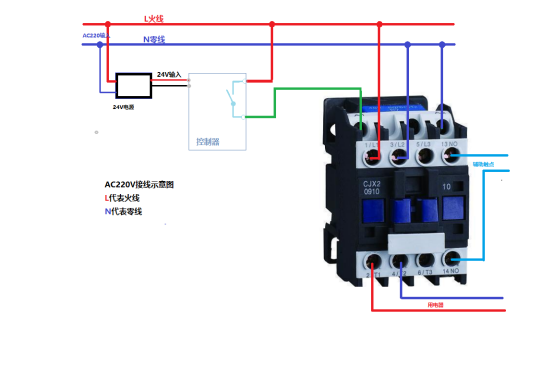

七、输出接线

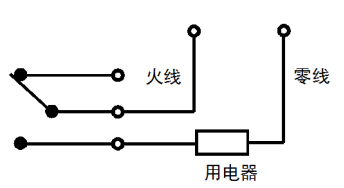

1、继电器接线说明

八、配对说明

LORA2600出厂默认为子机，作为子机，通过按键或使用“LORA配置软件”与LORA网关进行配对使用。

1、按键配对

主机操作：

长按 6 秒，再点按 1 下，设置为主机 7 扩频因子模式，区域号、密钥随机生成。

长按 6 秒，再点按 2 下(最多可以点按 6 下)，设置为主机 8 扩频因子模式(6 对应12 扩频因子)，区域号、密钥随机生成。

子机操作：

长按 3 秒指示灯常亮，再点按 1 下，状态指示灯频闪 3 次，进入自动联机配置。

自动联机配置模式下：

主机发射灯 2 秒闪烁 1 次。

子机状态灯 2 秒闪烁 1 次。

主机、子机在联机配对成功之后，状态指示灯频闪 6 次退出。

复位子机：

长按 6 秒，状态指示灯由常亮转为闪烁，恢复为子机模式配置;

2、软件配置

软件下载地址：https://www.juyingele.com/download/JYLoraConfig.zip

①、建立通讯

电脑通过 RS232/RS485 或 TCP 连接至 LORA 网关主机

②、设置主从机

在本地参数中设置主机和子机的参数，进行下载即可，参数一样区分工作模式。

③、子机配对

进入自动配置后，其它子机长按按键 3S 点按 1S 会自动搜所配对，成功后提示出更改LORA 参数成功，可与透传模块、网关、DAM 系列子机配合使用。

④、搜索子机设备

若配置成功在信道一可以搜索到配对好的设备，可给每个子机分配一个 LORA 地址方便查看信号和上线状态，-20/6/-20 分别表示主机查询子机信号/信噪比/子机发送网关信号。

3、通讯测试

JYDAM 调试软件下载地址：https://www.juyingele.com/download/JYDAMSoftware.zip

1 根据网关通讯方式，选择串口或 TCP 连接;

2 设定网关通讯参数;

3 设置 LORA2600 子机设备地址：

4 打开串口，右侧有正常发送和接收指令，可控制继电器即通讯成功。

九、参数配置

1、设备地址

1.1、设备地址的介绍

DAM 系列设备地址默认为 0，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=拨码开关地址+偏移地址。

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入 254，然后点击软件上方“读取地址 ”即可读到设备的当前地址。

1.3、拨码开关地址

1 、五个拨码全都拨到“ON ”位置时，为地址“31 ”;

2 、五个拨码全都拨到“OFF ”位置时，为地址“0 ”;

3 、最左边 1 为二进制最低位。

4 、地址表：

1.4、偏移地址的设定与读取

点击 DAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

3、工作模式

①、普通版：

设备默认输入和输出之间为互相独立，没有关系。

②、智能自控版：

开关量(DI)输入和模拟量(AI)输入与继电器输出(DO)的对应关系，需要使用DLC配置软件进行配置。

DLC配置软件下载地址：

http://www.juyingele.com.cn/zlxz/danziliao/1101.html

4、闪开闪断功能及设置

4.1、闪开闪断功能介绍

手动模式：对继电器每操作一次，继电器则翻转一次(闭合时断开，断开时闭合);

闪开模式：对继电器每操作一次，继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;

闪断模式：对继电器每操作一次，继电器则断开1.秒(时间可调)后自行闭合;

4.2、闪断闪开的设置

打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。(后边时间可自行设置，实际时间=填写数字*0.1【单位秒】)

注：闪断闪开模式不能写入设备芯片内，软件上选择闪断闪开模式后，所有通道都为闪断闪开模式下，可通过发送单个通道的闪断闪开指令来进行单个通道的控制，不影响其他通道的正常控制。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议说明书下载链接地址：https://www.juyingele.com/download/Modbus_Protocol.zip

本产品同时支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15

线圈寄存器地址表：

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入)

40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

②：波特率数值对应表

③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下：

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

模式测试说明：

模式为0的时候，可以通过通用继电器测试软件和自定义协议测试软件进行控制

模式为1的时候，输入光耦可以触发对应继电器的状态翻转

模式为2的时候，输入光耦状态直接决定继电器的状态

模式为3的时候，功能同等于模式2

模式为4的时候，两个DAM1616通过485总线连接，A+接A+，B-接B-.都配置为4，然后触发1号板卡的光耦可以翻转2号板卡的继电器

模式为5的时候，按照模式4接线，触发1号板卡的光耦，则2号板的对应继电器会跟随1号板卡的光耦状态

寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS485总线可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令0001的读写操作。即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器

4、指令列表

5、指令详解

5.1、继电器输出

控制1路继电器(以第一路开为例，其他通道参照本例)

发送码：FE 05 00 00 FF 00 98 35

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

5.2、继电器状态

继电器查询

查询16路继电器

FE 01 00 00 00 20 29 DD

继电器卡返回信息：

FE 01 01 00 61 9C

5.3、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码：FE 10 00 03 00 02 A5 C7

5.4、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 20 04 FF FF FF FF F6 0B

全断发送码：FE 0F 00 00 00 20 04 00 00 00 00 F7 9F

其中FF FF FF FF为全开全关指令，为二进制转换为16进制，2进制中1代表吸合，0代表断开，11111111 11111111 11111111 11111111为全开，00000000 00000000 00000000 00000000为全断，每8路为一个字节，起始为右侧开始，如1、5、8、10、12、16、21通道打开，其他关闭，则1.5.8为10010001,16进制为91 ，10,12,16为10001010,16进制为8A，21为00010000,16进制为10，全部开关指令为91 8A 10 00。

全断全开返回码：FE 0F 00 00 00 20 40 1C

十一、聚英组态软件使用

1、软件下载

软件名称：聚英组态软件

软件下载链接地址：http://pan.baidu.com/s/1ntPZK4h

2、软件界面

本软件适用与我公司的DAM系列设备连接使用，支持串口、WiFi等通讯方式。软件更加人性化，能够自主的添加、删除、修改。有清晰的框架结构，便于管理，可实时显示设备状态及采集的数据，可查询历史操作导出历史数据excel表格

人员管理结构包含：系统管理员、管理员、操作员、监视员。

设备管理结构包含：区域、设备组、设备。

软件功能：

1.软件登陆

2.添加区域

3.添加设备(设备组命名)

4.操作设备

5.定时功能

6.查看历史数据及数据导出

7.数据备份及还原

8.系统设定

3、软件操作

由于聚英组态软件实现的功能较多，具体操作方法参考阅读：聚英组态软件使用说明.pdf

十二、常见问题与解决方法

1、搜索不到设备时的解决方法：

①检查硬件指示灯，

以太网黄色灯常亮：代表链路正常。长灭：网线异常。

以太网绿色灯闪烁：检测到数据传输。

②操作软件，使能DHCP服务

③如果以上操作仍旧搜索不到，

请确认当前PC的网段和设备的网段在一个网段下。

禁用PC的其他不用的网卡。

当前PC只有一个唯一的局域网IP。

请用PC确认网线是好用的。

当前软件仅支持ipv4。

④如若仍搜索不到，可对有复位按键的设备进行复位，按住复位键6S，无线LORA方式灯会灭一下，然后正常显示，第一次复位为设备为动态IP，再短接6S复位，此时设备为静态IP;

⑤勾选所有设备

在“基本配置信息”栏内，修改设备IP为静态IP，与电脑所处网段为同一网段，点击“下载参数”，2S后再点击“下载参数”，提示配置成功。

2、当设备能搜索到，修改设备参数，点击“配置参数”无反应时，解决办法：

确认电脑端IP与设备要配置的IP为同一网段下，电脑只接入有线或无线网络，当有线和无线网络都接入时，确认两种网络位于同一网段下，当前网络的路由器的DHCP处于开启状态。
