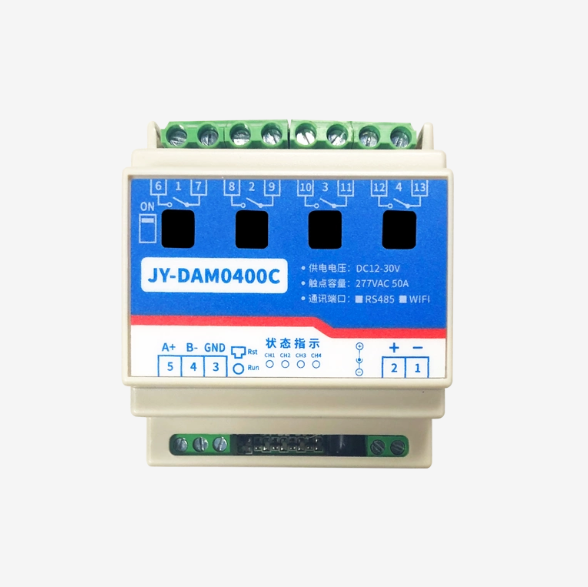

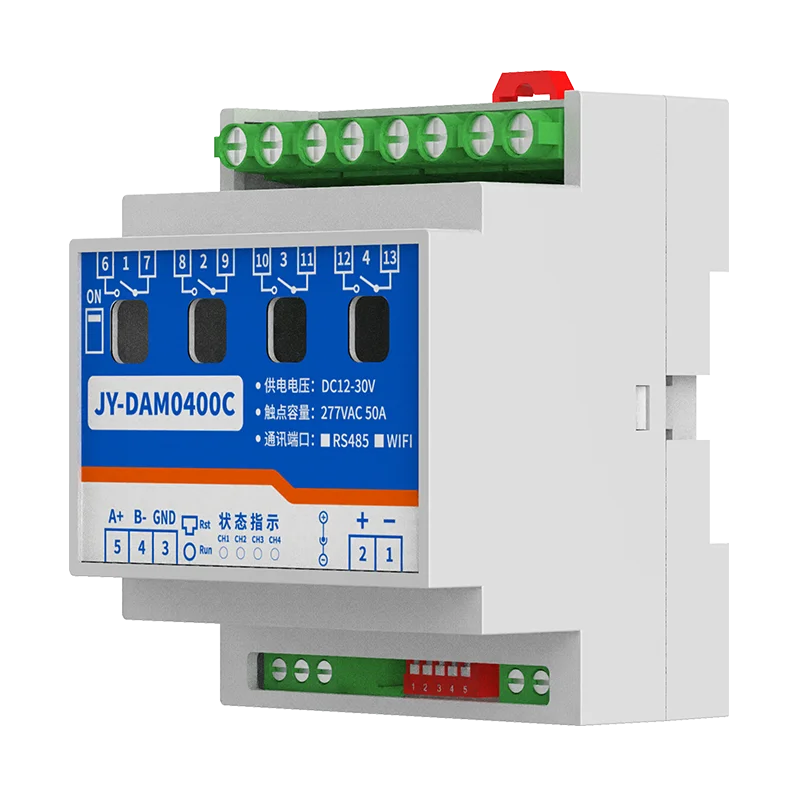

DC12-30V;
HFE10-2磁保持继电器,输出触点隔离;
通讯接口支持RS485;
通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);
通信协议:支持标准modbus RTU协议;
可以设置0-255个设备地址,5位地址拨码开关可以设置1-31地址码,大于31的可以通过软件设置;
具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭;
具有频闪功能,可以控制器继电器周期性开关;
掉电记忆。
四路继电器控制;
支持电脑软件手动控制;
支持顺序启动模式;
支持流水循环模式;
支持跑马循环模式。
型号 | modbus | RS232 | RS485 | USB | WiFi | 继电器 |
DAM0400C-RS485 | ● | ● | 4 |
参数 | 说明 |
触点容量 | 50A/277VAC |
耐久性 | 10万次 |
数据接口 | WIFI |
额定电压 | DC 12-30V |
电源指示 | 1路红色LED指示 |
输出指示 | 4路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |

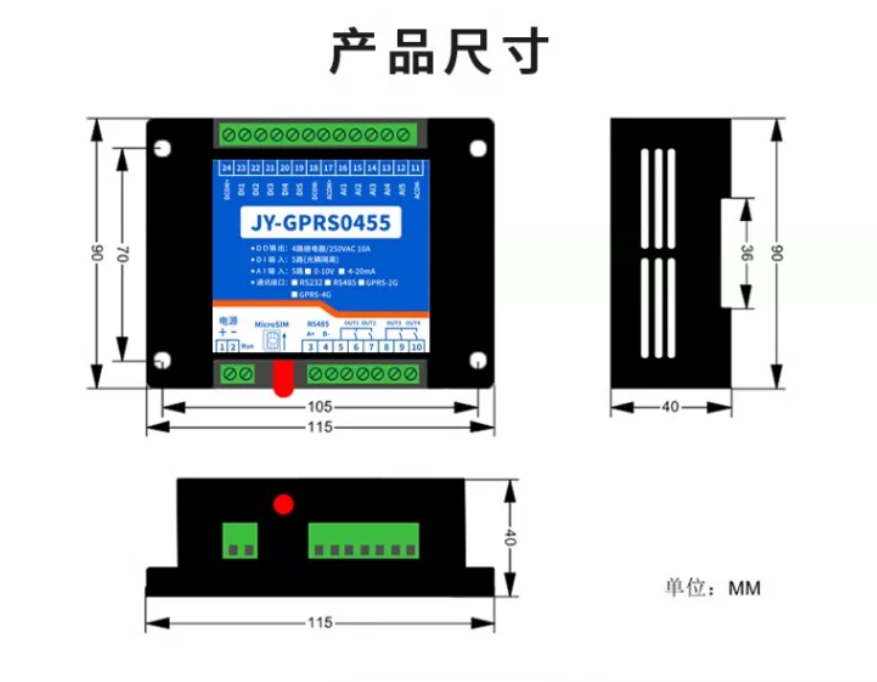

尺寸 | 159*87.5mm |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; |

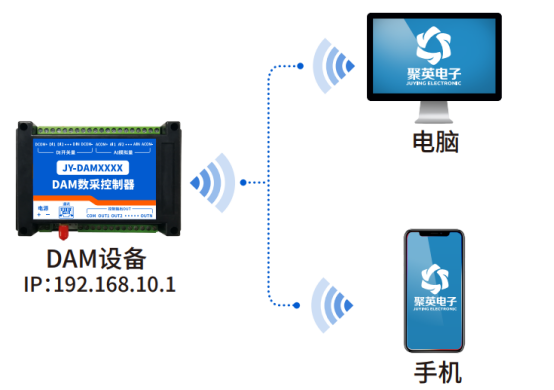

1、WIFI版设备通过网页方式(手机或电脑浏览器)进行参数配置。
2、WIFI版使用手册下载地址:https://www.juyingele.com/download/WIFIConfig.pdf

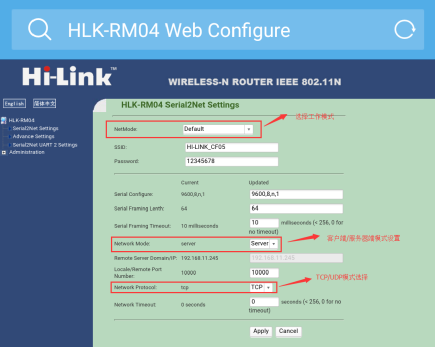

3、配置界面

4、设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。
网络版设备通过IP地址来区分设备,设备地址使用默认的254即可。
本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:https://www.juyingele.com/download/Modbus_poll.zip 本产品支持modbus RTU 格式。
本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15
指令码 | 含义 |
1 | 读线圈寄存器 |
5 | 写单个线圈 |
15 | 写多个线圈寄存器 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |
线圈控制 | |||
线圈1 | 写线圈 1号指令码 | 0x0001 | 第一路继电器输出 |
线圈2 | 0x0002 | 第二路继电器输出 | |
线圈3 | 0x0003 | 第三路继电器输出 | |
线圈4 | 0x0004 | 第四路继电器输出 | |
配置参数 | |||
通信波特率 | 保持寄存器 | 41001 | 见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率 |
备用 | 41002 | 备用,用户不可写入任何值。 | |
偏移地址 | 41003 | 设备地址=偏移地址+拨码开关地址 | |
工作模式 | 41004 | 用户可以使用,存储用户数据 | |
延迟时间 | 41005 | 用户可以使用,存储用户数据 | |
备注:
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
②:波特率数值对应表
数值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
继电器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。
指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。


指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。
情景 | RTU格式(16进制发送) |
查询八路状态 | FE 01 00 00 00 08 29 C3 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制1路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05指令 | 单个控制指令 |
00 00 | 地址 | 要控制继电器寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前6字节数据的CRC16校验和 |
查询8路继电器
FE 01 00 00 00 08 29 C3
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 08 | 查询数量 | 要查询的继电器数量 |
29 C3 | CRC16 | 前6字节数据的CRC16校验和 |
继电器卡返回信息:
FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01指令 | 返回指令:如果查询错误,返回0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8
|
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
61 9C | CRC16 | 前6字节数据的CRC16校验和 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04为闪开指令 00 02为闪闭命令 |
00 0A | 间断时间 | 00 0A为十六进制换为十进制则为10间隔时间为(0.1秒*10) |
00 D8 | CRC16 | 校验方式 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10指令 | 返回指令:如果查询错误,返回0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 08 01 FF F1 D1
全断发送码:FE 0F 00 00 00 08 01 00 B1 91
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 08 | 控制数量 | 控制的继电器数量 |
01 | 字节数 | 发送命令字节数 |
FF (或00 ) | 全开全关命令 | FF FF全开命令 00 00全关命令 |
F1 D1 (或B1 91) | CRC16 | 校验位 |
全开返回码:FE 0F 00 00 00 0A C1 C3
全断返回码:FE 0F 00 00 00 08 40 02
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F指令 | 返回指令:如果查询错误,返回0x82 |
00 00 | 起始地址 | |
00 08 | 数量 | 返回信息的继电器数量 |
40 02 | CRC16 | 校验位 |
1、连接设备的WIFI信号弱,不稳定。
检查设备的供电电压和电流,设备供电电流要求1A以上。
2、设备复位时,WIFI信号不出现
短接注意引脚接触好,复位时间6-10s,复位成功时,网口黄的和绿灯会同时闪烁后熄灭,等待30s,信号出现,可多次复位。
参数 | 说明 |
触点容量 | 50A/277VAC |
耐久性 | 10万次 |
数据接口 | WIFI |
额定电压 | DC 12-30V |
电源指示 | 1路红色LED指示 |
输出指示 | 4路红色LED指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 159*87.5mm |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; |
