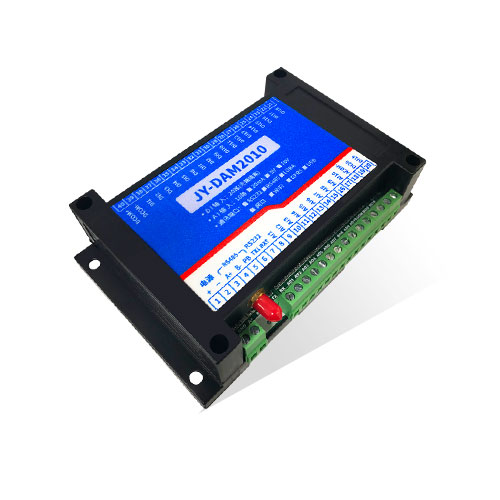

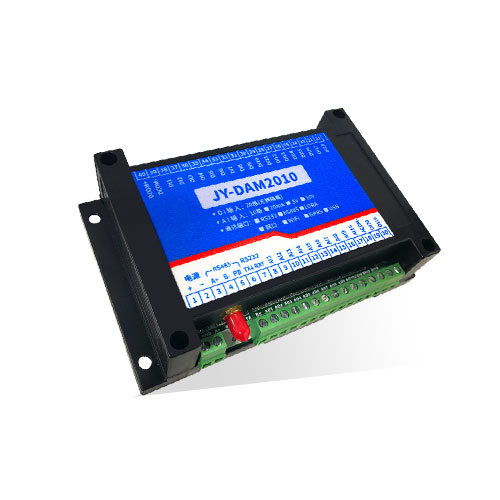

云平台 DAM2010 网络版 远程数采控制器

云组态 | 反馈报警 | 数据记录 | 视频监控

DAM2010 工业级 云平台系列网络版,20路开关量采集(DI)10路模拟量采集(AI),20路开关量输入(NPN/干接点);10路模拟量(4-20mA、0-5V、0-10V)输入;支持单WIFI、单网口、WIFI+网口三种分类;支持TCP/UDP工作模式;...

联网方式:WiFi/网口/WiFi+网口 功能说明:20DO+10AI 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

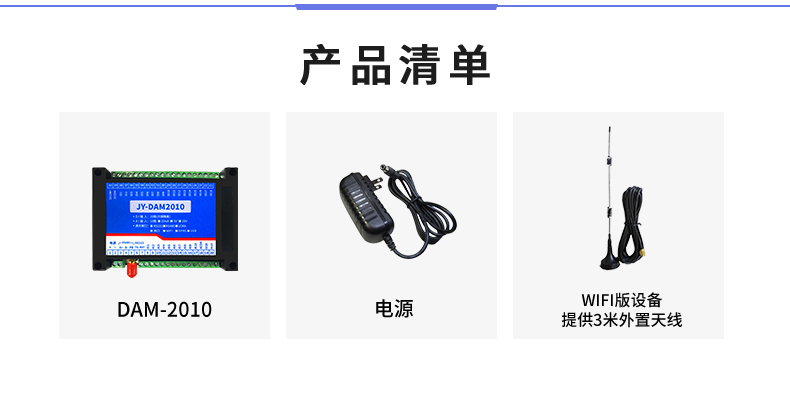

一、产品说明

DAM2010 设备是我 公 司 云系列设备 中 网络版 的一种 ,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。

二、产品特点

l 供电电压 DC7-30V;

l 继电器输出触点隔离;

l 通讯接口支持无线 WIFI+RJ45 以太网口;

l 设备默认 IP 为 192.168.16.254;

l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);

l 通信波特率:2400,4800,9600, 19200,38400;

l 通信协议:支持标准modbus RTU/TCP 协议;

l 支持用户二次开发。

三、产品功能

l 20 路光耦输入(5-24V);

l 10 路 12 位分辨率模拟量电压输入;

l 可实现远距离操控;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

四、产品选型

型号

modbus

WIFI

RJ45

继电器

光耦输入

模拟输入

DAM2010-WIFI+网口


20

10

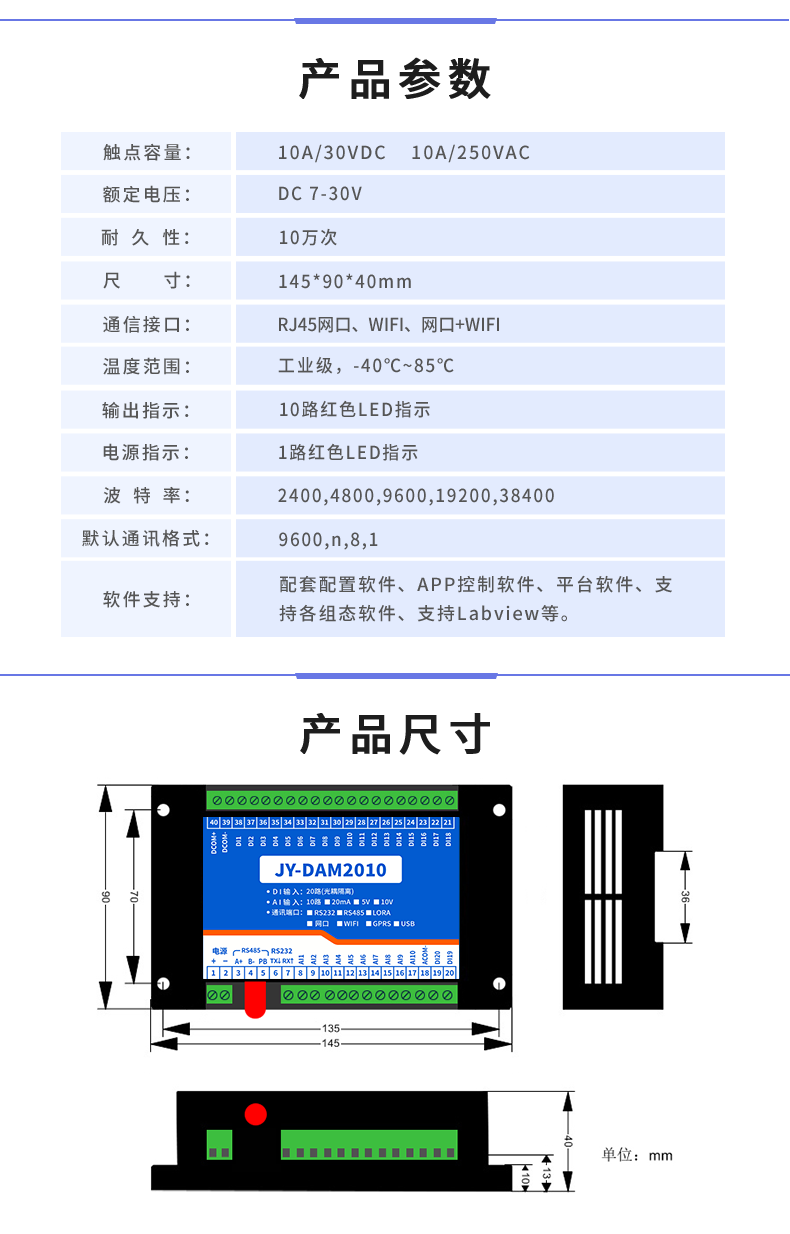

五、主要参数

参数

说明

触点容量

10A/30VDC   10A/250VAC

耐久性

10万次

通讯接口

WIFI+RJ45以太网口

默认 WIFI 名称

HI_Link_**( **代表随机数字字母组合)

默认 IP

192.168.16.254

额定电压

DC 7-40V

电源指示

1路红色 LED 指示(不通信时常亮,通信时闪烁)

温度范围

工业级,-40℃~85℃

尺寸

145*94*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、app 控制软件,平台软件;支持各家组态软件;

支持 Labviewd 等

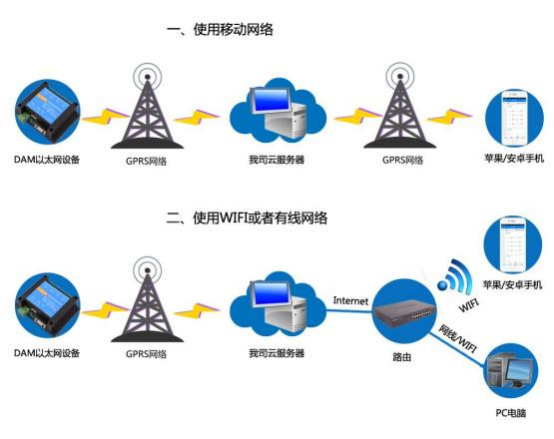

六、通讯架构说明

设备使用基于移动或联通的 GSM 网络进行远程通讯,设备上插入移动或联通 SIM 卡即可,支持流量卡。


七、使用说明

1 、 设备上电后,在设备上插入移动或联通 SIM 卡;

2 、 使用手机向设备中的手机号发送设置管理员指令;

3 、 通过提供的二维码标签或者发送查询短信指令获取设备唯一 ID 号;

4 、 安装 app 软件添加设备进行测试【默认设备的指向服务器是我司服务器】;

5 、 通过发送短信指令来将服务器地址改为使用的服务器地址;【选用】

八、硬件说明

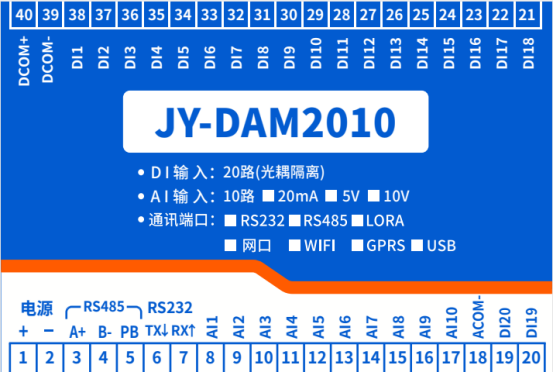

1、接口说明

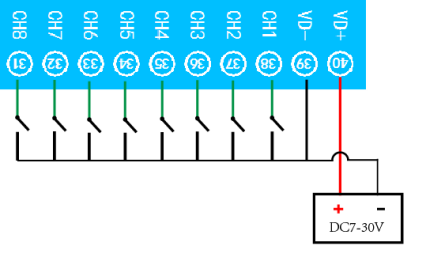

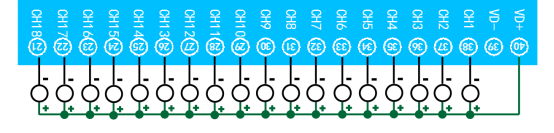

2、继电器接线说明


模拟量接线示意图

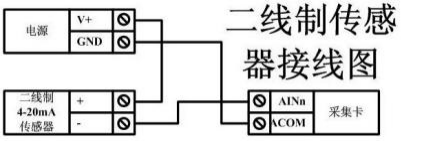

二线制:

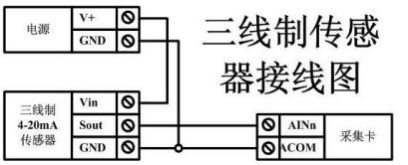

三线制:

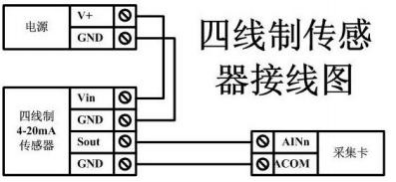

四线制:


九、设备参数配置及测试

WIFI+网口版设备通过网页方式来进行参数配置,详细配置方法,阅读【聚英云平台WIFI 网口版使用说明】文档即可;

下载地址: https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

十、设备唯一 ID 号

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:


十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。

具体操作说明阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址:https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址:https://www.juyingele.com/download/Modbus_poll.zip

2、Modbus 寄存器说明

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制




线圈 1

写线圈


0x0001

第一路继电器输出

线圈 2

1 号指令码


0x0002

第二路继电器输出

线圈 3



0x0003

第三路继电器输出

线圈 4



0x0004

第四路继电器输出

线圈 5



0x0005

第五路继电器输出

线圈 6



0x0006

第六路继电器输出

线圈 7



0x0007

第七路继电器输出

线圈 8



0x0008

第八路继电器输出

离散量输入




输入 1

开关量


1x0001


第一路输入

输入 2

2 号指令


1x0002


第二路输入

输入 3



1x0003


第三路输入

输入 4



1x0004


第四路输入

输入 5



1x0005


第五路输入

输入 6



1x0006


第六路输入

输入 7



1x0007


第七路输入

输入 8



1x0008


第八路输入

模拟量输入




输入 1

模拟量


3x0001


第一路输入

输入 2

4 号指令


3x0002


第二路输入

输入 3



3x0003


第三路输入

输入 4



3x0004


第四路输入

输入 5



3x0005


第五路输入

输入 6



3x0006


第六路输入

输入 7



3x0007


第七路输入

输入 8



3x0008


第八路输入

配置参数




通信波特率

保持寄存器

4x1001

见下表波特率数值对应表,默认为 0支持 0-5,该寄存器同时决定 RS232 RS485 的通信波特率

备用

4x1002

备用,用户不可写入任何值。

偏移地址

4x1003

设备地址=偏移地址+拨码开关地址

工作模式

4x1004

用户可以使用,存储用户数据

延迟时间

4x1005

用户可以使用,存储用户数据

备注:

① :Modbus 设备指令支持下列 Modbus 地址:

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0开始,如 00001 对应 0000。

② :波特率数值对应表

数值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

  位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002 都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。

参考资料:http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成说明

指令可通过“聚英翱翔 DAM 调试软件 ”,勾选调试信息来获取。



指令生成说明:对于下表中没有的指令,用户可以自己根据modbus 协议生成,对于继电器线圈的读写,实际就是对modbus 寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态,实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4、指令列表

情景

RTU 格式(16 进制发送)

查询八路状态

FE 01 00 00 00 08 29 C3

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

控制第五路开

FE 05 00 04 FF 00 D9 F4

控制第五路关

FE 05 00 04 00 00 98 04

控制第六路开

FE 05 00 05 FF 00 88 34

控制第六路关

FE 05 00 05 00 00 C9 C4

控制第七路开

FE 05 00 06 FF 00 78 34

控制第七路关

FE 05 00 06 00 00 39 C4

控制第八路开

FE 05 00 07 FF 00 29 F4

控制第八路关

FE 05 00 07 00 00 68 04

查询八路光耦状态

FE 02 00 00 00 08 6D C3

查询返回信息

FE 02 01 00 91 9C

5、指令详解

5.1 、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001

查询第一路模拟量 AD 字

FE 04 00 01 00 01 74 05

字段

含义

备注

FE

设备地址


04

04 指令

查询输入寄存器指令

00 01

起始地址

要查询的第一路模拟量寄存器地址

00 01

查询数量

要查询的模拟量数量

74 05

CRC16


模拟返回信息:

FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04 指令

返回指令:如果查询错误,返回 0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00 00

查询的 AD

0x0227 ,即十进制 551 ,为查询的模拟量 AD字的值

AD 24

CRC16


5.2 、光耦输入

查询光耦

FE 02 00 00 00 14 6C 0A

字段

含义

备注

FE

设备地址


02

02 指令

查询离散量输入(光耦输入)状态指令

00 00

起始地址

要查询的第一个光耦的寄存器地址

00 14

查询数量

要查询的光耦状态数量

6C 0A

CRC16


光耦返回信息:

FE 02 02 00 00 AD AC

字段

含义

备注

FE

设备地址


02

02 指令

返回指令:如果查询错误,返回 0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00 00

查询的状态

返回的继电器状态。

Bit0:第一个光耦输入状态

Bit1:第二个光耦输入状态

。。。。。。。

Bit7:第八个光耦输入状态

AD AC

CRC16
