一、产品介绍

1、产品概述

本设备采用电化学气体传感器探头，主要监测烟雾浓度，也可以监测丙烷、天然气、可燃蒸汽，在较宽浓度范围内对丙烷有高灵敏度、长寿命、高精度、高重复性和高稳定性等特点。

本设备带LED数码管实时显示，带有RS485隔离通讯接口，带4-20MA/0-10V输出接口，能够应用于火灾烟雾预防、工业气体检测等场景。

2、产品特点

DC7-30V宽压供电;

RS485通讯光电隔离;

长寿命、高精度、高重复性、高稳定性;

LED数码管实时显示。

3、产品功能

300~10000ppm(烟雾)范围检测;

支持RS485通讯;

支持标准Modbus RTU协议;

支持4-20mA或0-10V信号输出;

0-255设备地址可通过软件设置;

支持波特率：2400,4800,9600,19200,38400,115200(默认9600)。

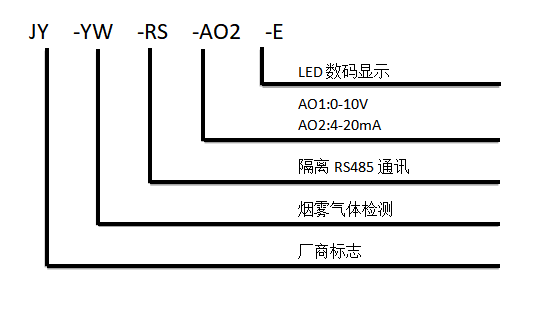

4、型号说明

二、主要参数

三、接口说明

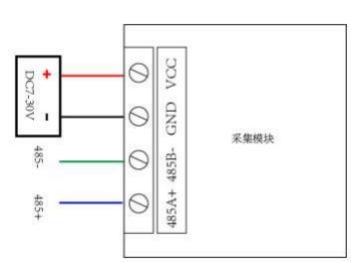

1、RS485接线

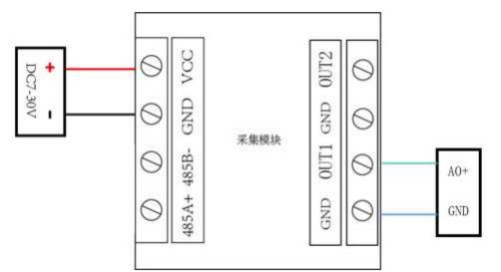

2、4-20mA/0-10V接线

四、通讯接线说明

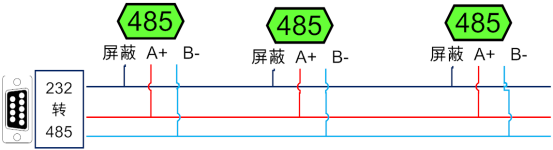

1、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接隔离地。

若设备比较多建议采用双绞屏蔽线，采用链型网络结构，在485总线的头尾两端的信号线AB之间各并联一个120R电阻。

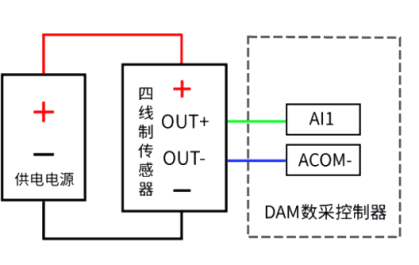

2、模拟量接线方式

五、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

寄存器地址表：

备注：

①：对Modbus的定义说明为准。

PLC例程下载地址：

https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址：

http://www.juyingele.com.cn/software/software/第三方组态例程.rar

②：波特率及校验位

串口1保持寄存器地址1000

3、指令列表

4、指令详解

烟雾查询

获取到的数据与实际值之间的关系为：实际值=返回值

FE 04 00 00 00 01 25 C5

模拟返回信息：

FE 04 02 02 0B ED 83

修改地址

FE 06 03 EA 00 02 3D B4

返回信息：

FE 06 03 EA 00 02 3D B4

六、测试软件说明

1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar

2、软件界面

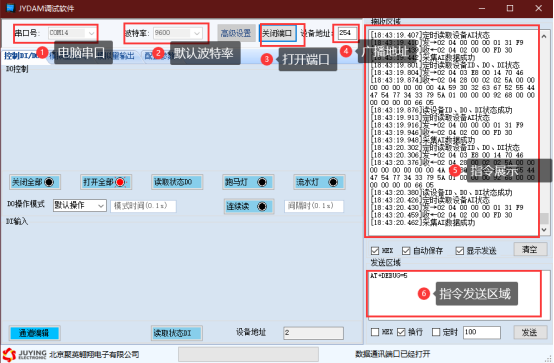

JYDAM调试软件：

通讯测试

①　选择设备当前串口号;

②　选择默认波特率9600;

③　打开端口：

④　右侧有接收指令，即通讯成功。

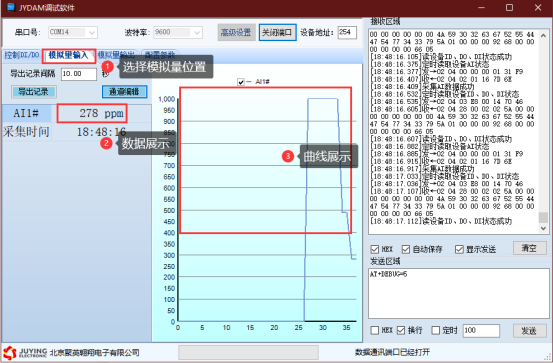

3、模拟量数据输入说明

①　选择模拟量输入;

②　下方可以直接查看数据大小和实时曲线。

七、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为1，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

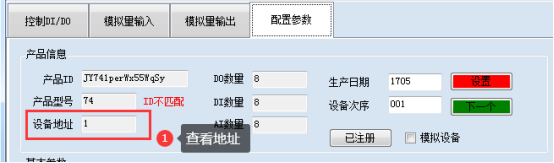

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“配置参数”即可读到设备的当前地址。

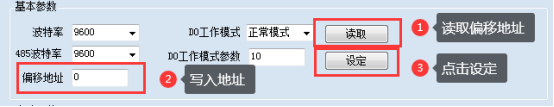

1.3、偏移地址的设定与读取

点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

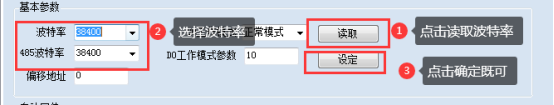

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

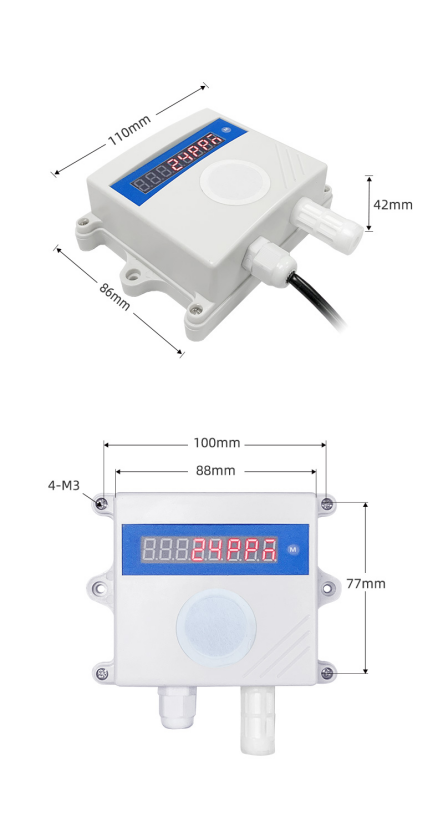

八、安装尺寸

九、常见问题与解决方法

(1)485设备与上位机不能通讯

答：检查接线是否错误，可使用广播地址254通讯尝试。

(2)模拟量输出设备与显示差异较大

答：确认数据换算关系，一般4mA对应0，20mA对应上限。

(3)变送器输出数据跳动

答：传感器与采集器之间距离过长，造成信号紊乱。

(4)模拟量输出达不到最大值

答：测量传感器端电压是否大于12V，且信号线不要太长。

(5)通电有较大数值，实际无气体

答：设备传感器需要进行预热，通电5分钟以上既可。
