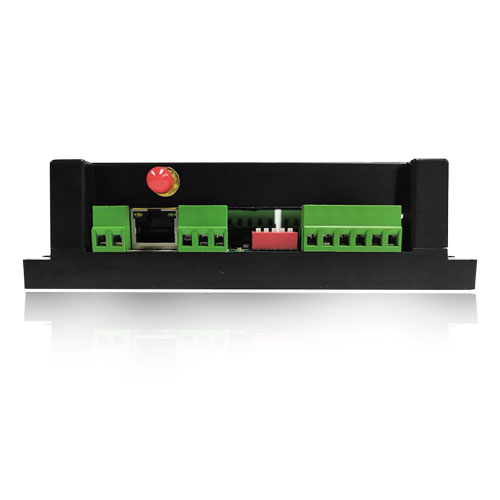

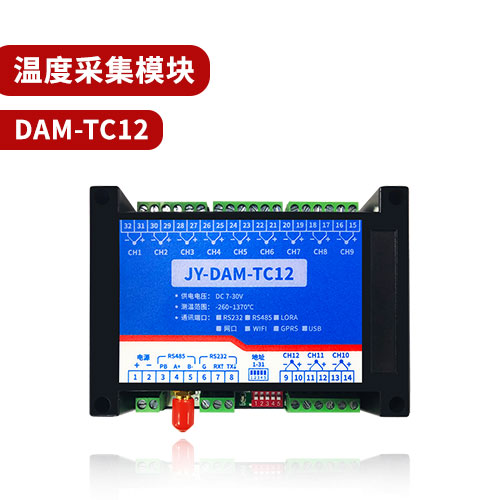

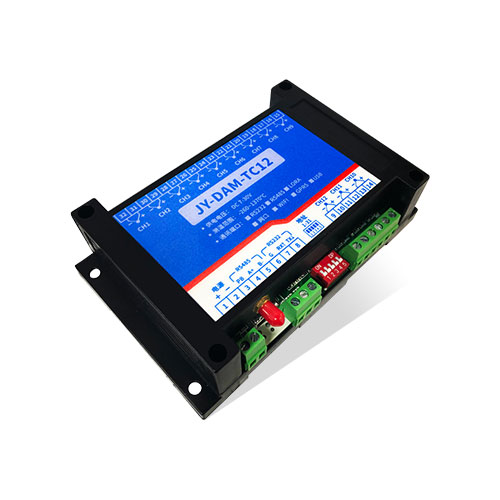

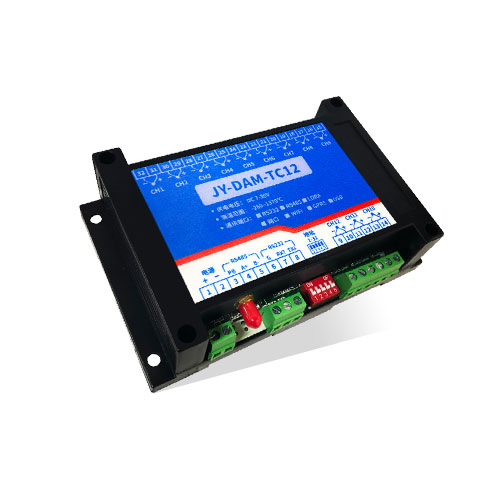

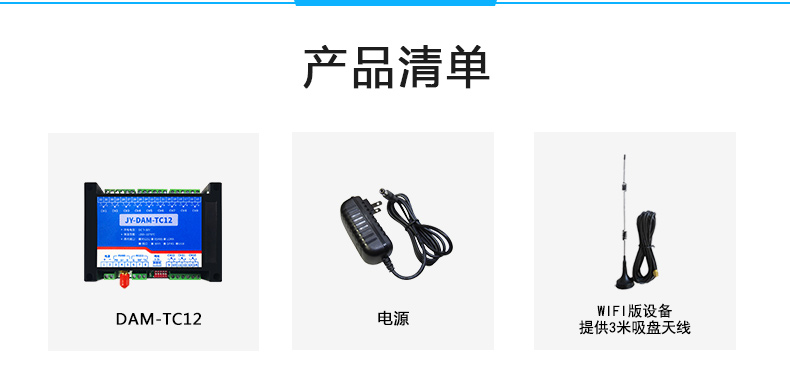

JY-DAMTC12 温度采集模块

数字滤波 | 冷端补偿 | 高精度0.1℃ | 高速率10HZ

工业级温度采集模块,高精度24位AD转换分辨率0.1,测温精度上下1,采集频率10Hz ,支持多路同时采集,产品通讯接口分为单WIFI版、WIFI+网口版、单网口版设备三种,其中单WIFI版、WIFI+网口版分为内置天线和外置天线两种,适用于在钢铁冶炼过程中,...

联网方式:RS232/RS485 功能说明:12TC 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品特点

  • DC7-30V宽压供电;
  • RS485通讯隔离,输入光耦隔离;
  • 通讯接口支持RS232、RS485;
  • 支持标准modbus协议,同时支持ASCII/RTU格式;
  • 测量芯片采用24位AD转换器。

二、产品功能

  • 12路K型热电偶采集通道;
  • 支持5位寻址地址;
  • 支持波特率:2400,4800,9600,19200,38400。

三、产品选型

型号

modbus

RS232

RS485

USB

WiFi

热电偶

JY-TC12-RS232




12

JY-TC12-RS232+485



12

JY-TC12-RS232+USB



12

JY-TC12-RS232+WiFi



12

四、主要参数

参数

说明

数据接口

RS485、RS232、以太网接口、USB(接口可选)

额定电压

DC 7-30V

电源指示

1路红色LED指示(不通信时常亮,通信时闪烁)

通讯指示

与电源指示灯共用

温度范围

-260℃到1370℃

温度精度

±1℃

尺寸

145*94*41mm

重量

300g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等

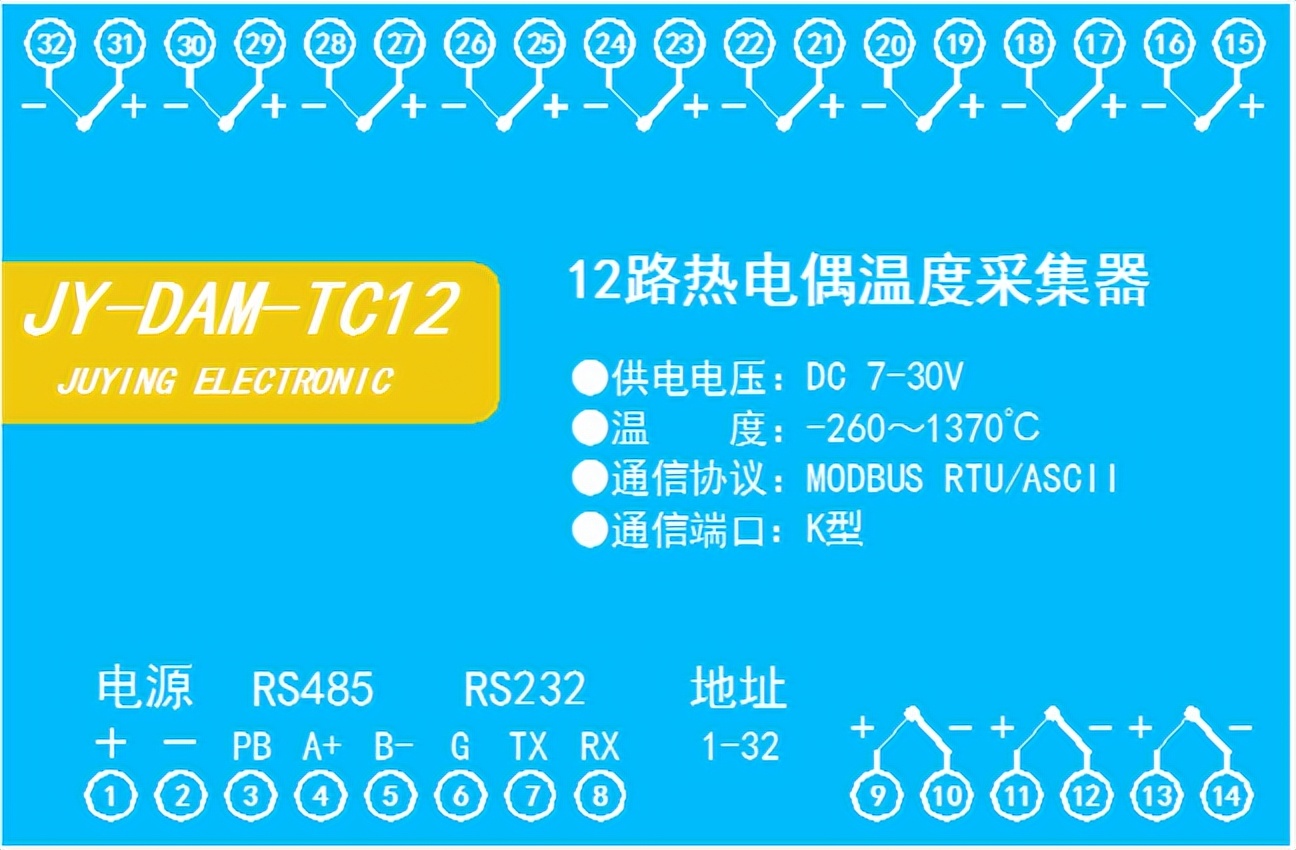

五、接口说明

六、通讯接线说明

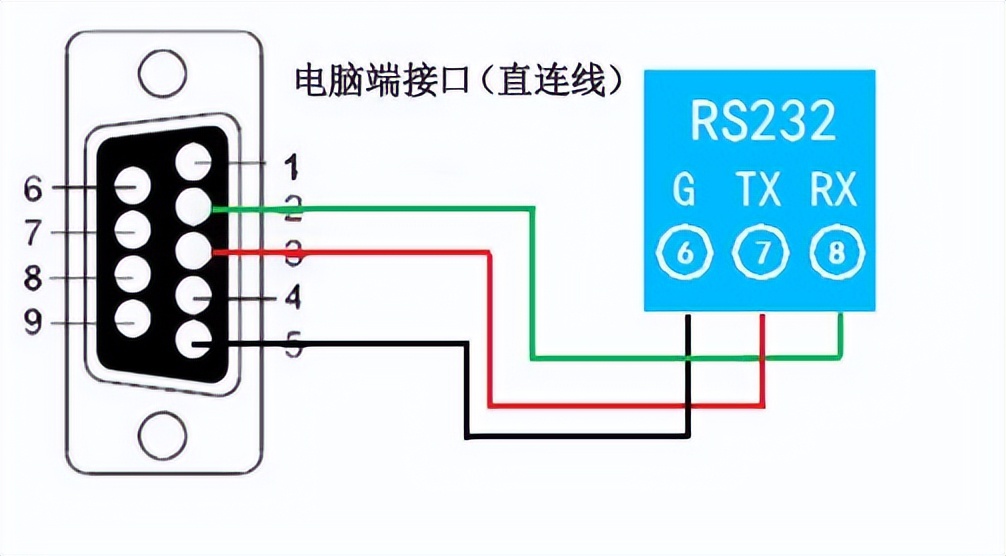

1、RS232接线图

2、RS485级联接线方式

七、测试软件说明

软件功能:

  • 监测温度
  • 温度线损补偿
  • 修改波特率和设备地址

八、波特率和设备地址更改方法

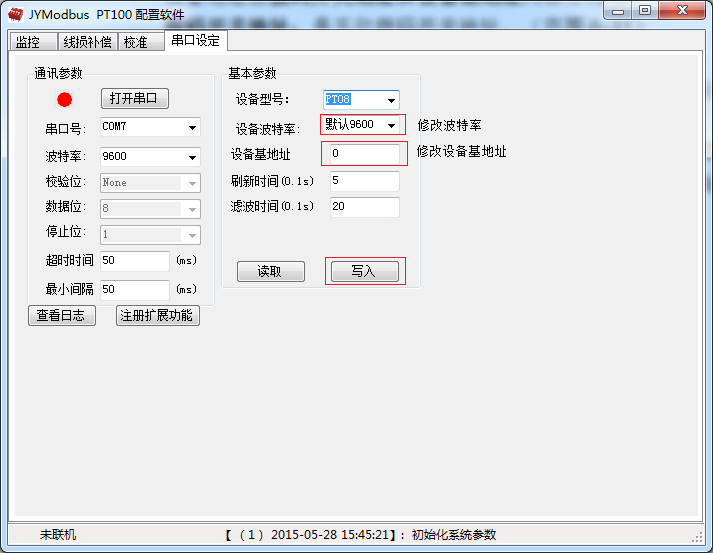

打开采集配置软件,选择串口设定菜单,在通讯参数中点击关闭串口,选择相应的串口号和波特率(默认9600),超时时间最小间隔都改成50ms。基本参数中设备型号选择PT08。点击打开串口 ,点击 读取 按钮,在下边信息栏中显示读取成功,则表示联机成功,(若显示通信失败,请确定串口接线,串口号,波特率和地址是否正确)。

确定通信成功后,在基本参数中选择正确的波特率和需要配置的设备地址,点击写入,若是下边信息栏种显示写入成功,则说明操作成功,可以点击读取,确定操作结果。

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址:是五位拨码开关地址。(范围0~31)

设备基地址:是指软件设置的地址,也叫偏移地址。

具体关系是:设备地址=拨码开关地址+设备基地址(无拨码开关设备:设备地址=设备基地址)。

修改设备地址如果小于31,即用拨码开关。如果大于31,需要修改设备基地址。

如:设置设备地址为100,拨码开关地址拨为0,设备基地址应该写入100。

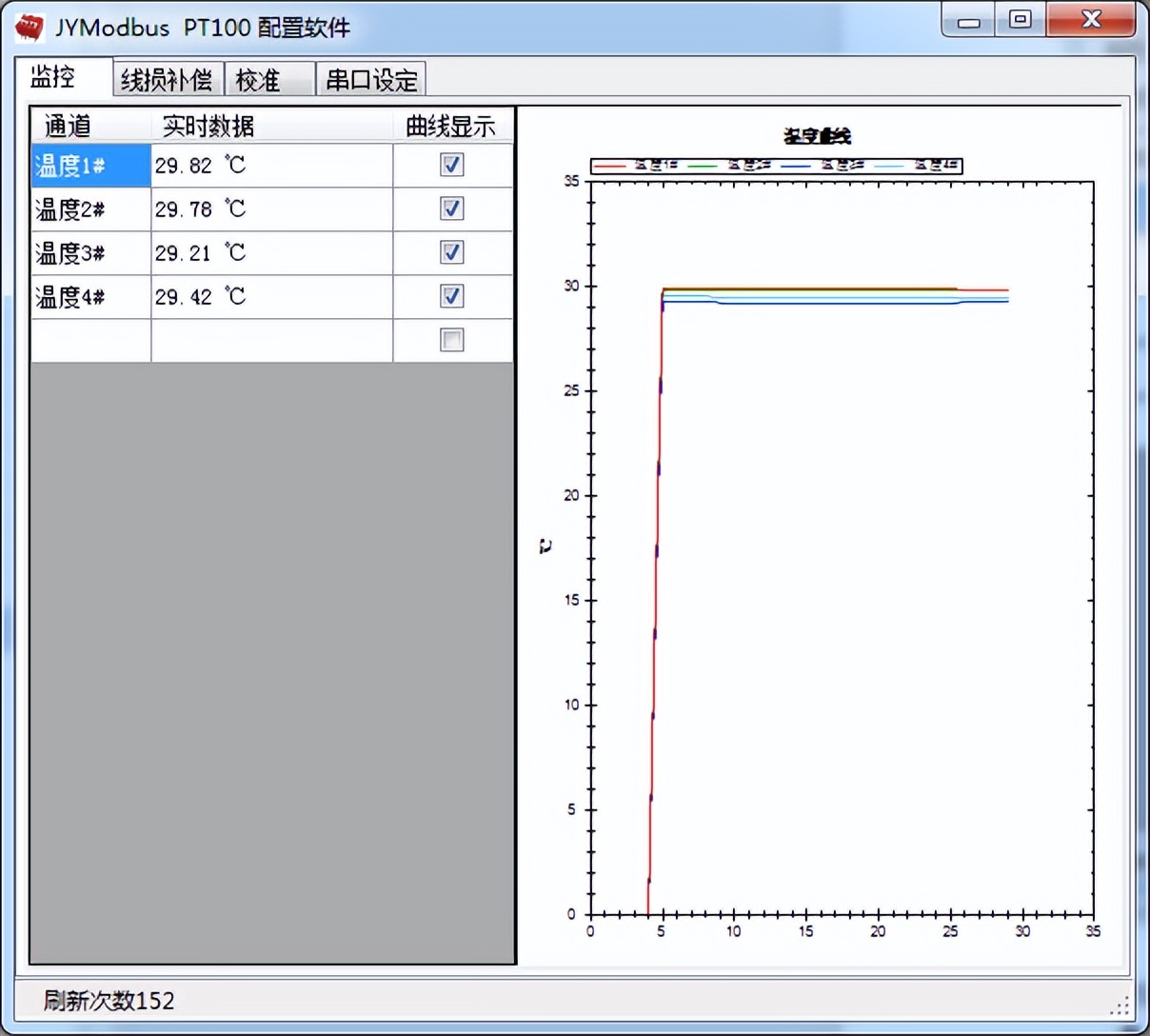

监控菜单下可以实时监控每路的温度及变化曲线。

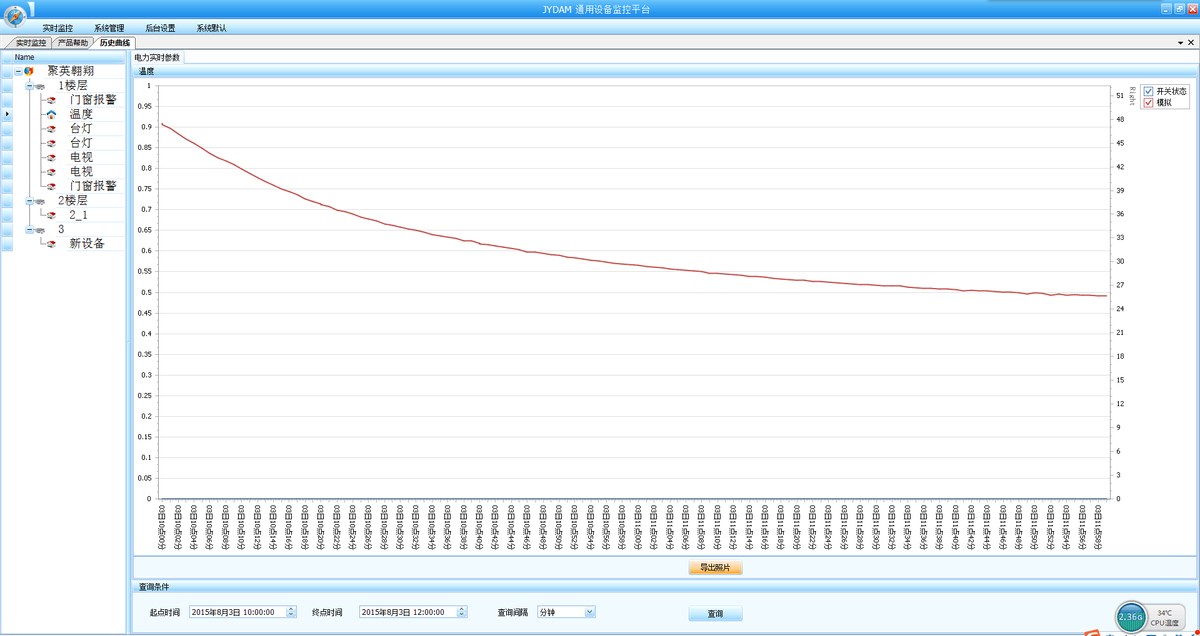

若要控制多个设备,可以用我们公司提供的“聚英组态软件”,详见聚英组态软件说明.pdf

九、地址说明

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址:是五位拨码开关地址。(范围0~31)

设备基地址:是指软件设置的地址,也叫偏移地址。

具体关系是:设备地址=拨码开关地址+设备基地址(无拨码开关设备:设备地址=设备基地址)。

  1. 五个拨码全都拨到“ON”位置时,为地址“31”;
  2. 五个拨码全都拨到“OFF”位置时,为地址“0”;
  3. 最左边1为二进制最低位。
  4. 地址表:

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。参考:http://pan.baidu.com/s/1hqsuZNu

2、Modbus寄存器说明

本控制卡主要为温度寄存器,支持以下指令码:3、4、6

指令码

含义

3

读取配置数据

4

读取温度数据

6

修改配置数据

寄存器地址表:

寄存器名称


寄存器地址

说明

模拟量输入

输入1

温度输入

4号指令

3x0001

第一路输入

输入2

3x0002

第二路输入

输入3

3x0003

第三路输入

输入4

3x0004

第四路输入

输入5

3x0005

第五路输入

输入6

3x0006

第六路输入

输入7

3x0007

第七路输入

输入8

3x0008

第八路输入

输入9

3x0009

第九路输入

输入10

3x0010

第十路输入

输入11

3x0011

第十一路输入

输入12

3x0012

第十二路输入

配置参数

通信波特率

保持寄存器

4x1001

见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率

备用

4x1002

备用,用户不可写入任何值。

偏移地址

4x1003

设备地址=偏移地址+拨码开关地址

工作模式

4x1004

用户可以使用,存储用户数据

延迟时间

4x1005

用户可以使用,存储用户数据

备注:

①:Modbus设备指令支持下列Modbus地址:

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。

②:波特率数值对应表

数值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

继电器位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。

参考资料:http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成说明

应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。

4、指令列表

情景

RTU格式(16进制发送)

ASCII格式(ASCII格式发送)

查询第1路温度

FE040000000125C5

3A 46 45 30 34 30 30 30 30 30 30 30 31 46 44 0D 0A

返回信息

FE 04 02 00 00 AD 24

3A 46 45 30 34 30 32 30 30 30 30 46 43 0D 0A

查询第2路温度

FE04000100017405

3A 46 45 30 34 30 30 30 31 30 30 30 31 46 43 0D 0A

查询第3路温度

FE04000200018405

3A 46 45 30 34 30 30 30 32 30 30 30 31 46 42 0D 0A

查询第4路温度

FE0400030001D5C5

3A 46 45 30 34 30 30 30 33 30 30 30 31 46 41 0D 0A

查询第5路温度

FE04000400016404

3A 46 45 30 34 30 30 30 34 30 30 30 31 46 39 0D 0A

查询第6路温度

FE040005000135C4

3A 46 45 30 34 30 30 30 35 30 30 30 31 46 38 0D 0A

查询第7路温度

FE0400060001C5C4

3A 46 45 30 34 30 30 30 36 30 30 30 31 46 37 0D 0A

查询第8路温度

FE04000700019404

3A 46 45 30 34 30 30 30 37 30 30 30 31 46 36 0D 0A

查询第9路温度

FE0400080001A407

3A 46 45 30 34 30 30 30 38 30 30 30 31 46 35 0D 0A

查询第10路温度

FE0400090001F5C7

3A 46 45 30 34 30 30 30 39 30 30 30 31 46 34 0D 0A

查询第11路温度

FE04000A00005C7

3A 46 45 30 34 30 30 30 41 30 30 30 31 46 33 0D 0A

查询第12路温度

FE04000B00015407

3A 46 45 30 34 30 30 30 42 30 30 30 31 46 32 0D 0A

查询1~12路温度

FE040000000CE400

3A 46 45 30 34 30 30 30 30 30 30 30 43 46 32 0D 0A

5、指令详解

5.1、模拟量查询

查询第一路温度

FE040000000125C5

字段

含义

备注

FE

设备地址


04

04指令

查询输入寄存器指令

00 00

起始地址

要查询的第一路模拟量寄存器地址

00 01

查询数量

要查询的模拟量数量

25 C5

CRC16


模拟返回信息:

FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00(TH) 00(TL)

查询的AD字

TH为温度高字节,TL 为温度低字节

AD 24

CRC16


十一、常见问题与解决方法

  1. 采集板卡供电后使用232接口无法建立通信,无法控制

首先测试不同波特率是否可以控制,485接口注意A+、B-线以及屏蔽线,屏蔽线不是必须,但在通信误码率大的情况下必须接上,即便距离很近也可能出现此类情况。

2.485总线,挂载了大于1个的设备,我以广播地址254发送继电器1吸和,但并不是所有模块的继电器1吸和。

广播地址在总线上只有一个设备时可以使用,大于1个设备时请以拨码开关区分地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

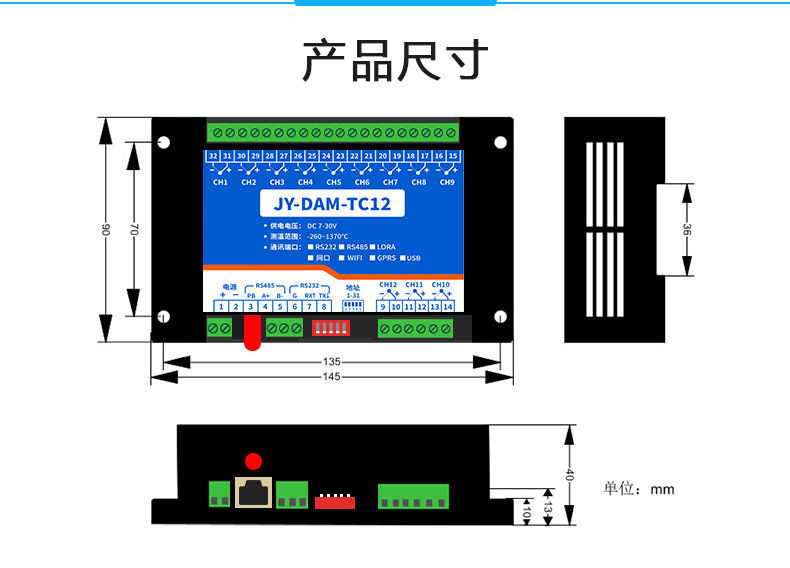

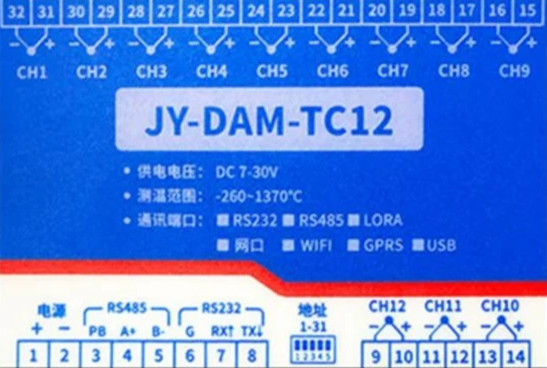

JY-DAM-TC12 12路热电偶温度采集模块尺寸

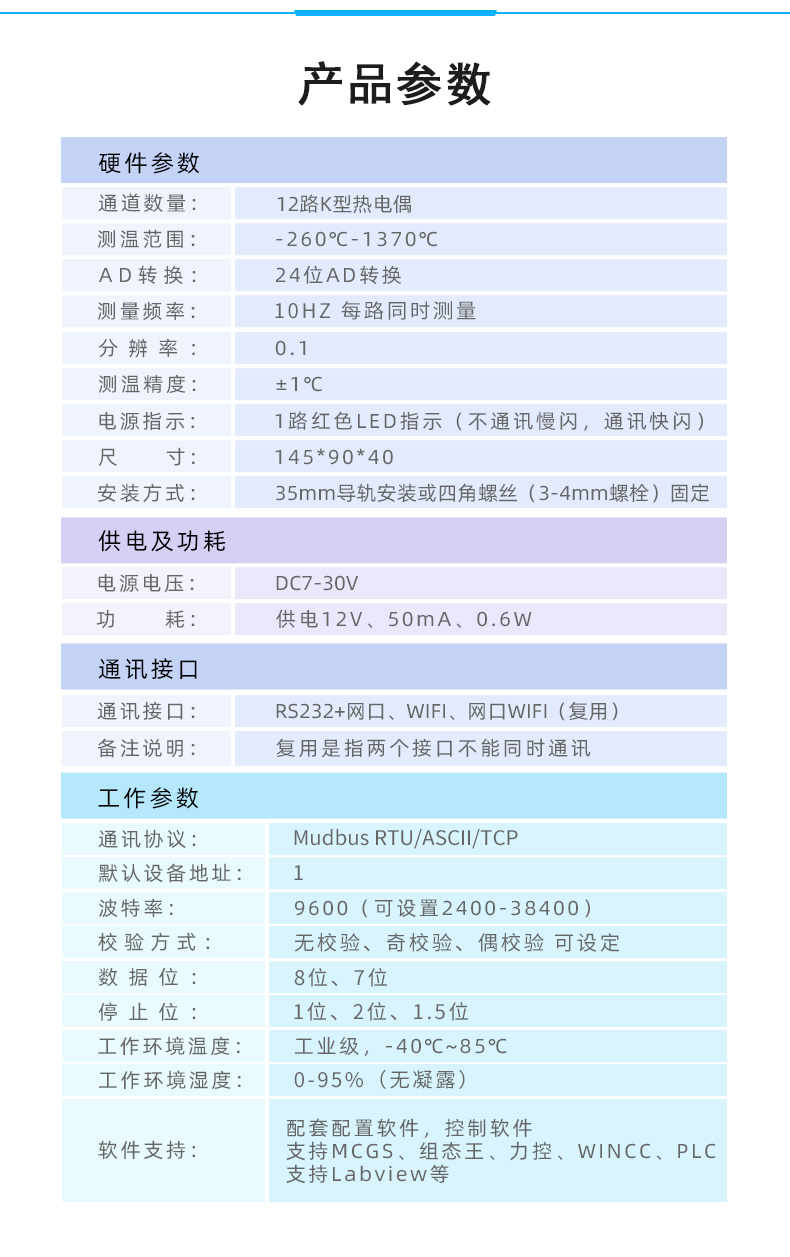

JY-DAM-TC12 12路热电偶温度采集模块参数
