一、产品特点

DC7-30V宽压供电;

通讯接口支持RS232、RJ45以太网接口;

支持标准modbus协议，同时支持ASCII/RTU/TCP格式;

测量芯片采用24位AD转换器。

二、产品功能

6路K型热电偶采集通道;

支持5位寻址地址;

支持波特率：1200,2400,4800,9600,19200,38400,57600,115200。

三、产品选型

四、主要参数

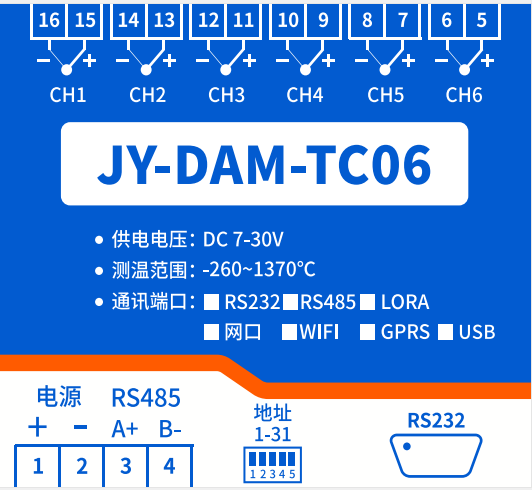

五、接口说明

六、通讯接线说明

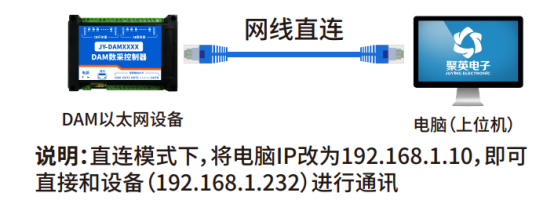

1、直连模式

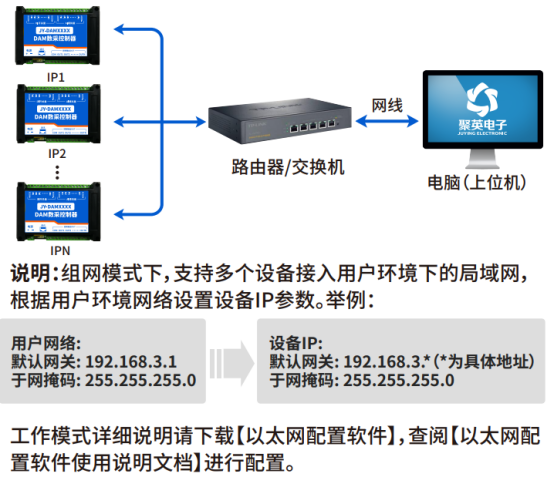

2、组网模式

七、传感器接线说明

K型热电偶接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

八、使用流程

①、设备供电DC 7-30V;

②、使用网线连接设备;

③、使用以太网配置软件对设备IP和通讯模式进行配置，默认IP为192.168.1.232，端口号为10000，默认为TCP Server模式;

④、使用【JYDAM调试软件】建立TCP连接进行测试;

⑤、使用【聚英组态软件】或者其他第三方软件通讯使用。

⑥、当采集的温度数据与实际温度有差值时，可以使用【补偿软件】进行补偿。

九、通讯参数配置

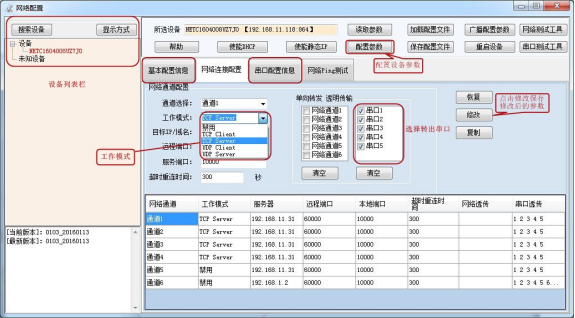

设备的IP参数及网络(TCP/UDP)工作模式需要使用【以太网配置软件】进行参数配置。

1、IP参数配置

https://www.juyingele.com/download/JYNetConfig.zip

2、设备地址

①、设备地址和设备的IP地址不一样，设备地址默认为254，设备的IP地址默认为192.168.1.232，端口号10000。

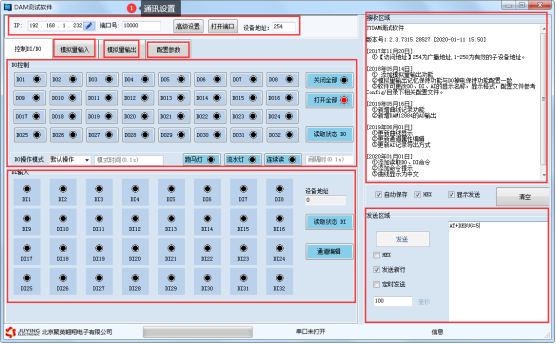

②、设备通过IP地址来区分设备，设备地址默认为254，若需修改设备地址，使用【JYDAM调试软件】在配置参数里面修改偏移地址即可，如下图所示：

十、应用软件

1、补偿软件

软件下载地址：https://www.juyingele.com/download/JYAdjust.zip

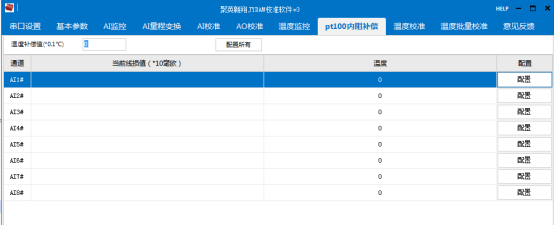

打开温度补偿软件，选择对应的通讯连接参数，打开端口或串口，与设备正常通讯上以后，在补偿界面进行温度差值补偿即可，如下图所示：

可对每个单独的通道进行计算补偿。

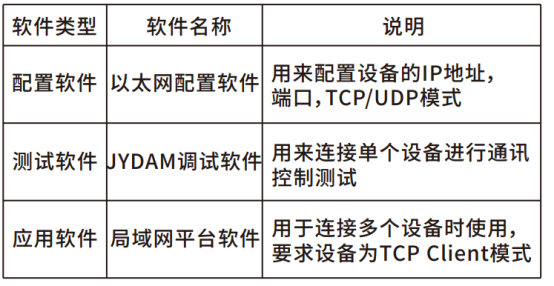

2、聚英软件使用

以太网配置软件：https://www.juyingele.com/download/JYNetConfig.zip

JYDAM调试软件：https://www.juyingele.com/download/JYDAMSoftware.zip

局域网平台软件：https://www.juyingele.com/download/LAN_Platform_Software.zip

十一、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

寄存器地址表：

3、指令生成说明

指令可通过“DAM调试软件”，的调试信息来获取，生成设备指令时，可以不用连接设备，需要打开串口，如下图所示：

4、指令列表

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

十二、常见问题与解决方法

1)搜索不到设备时的解决方法：

确定电脑是否没有禁用除了本地连接以外的其他连接，比如蓝牙，无线网卡，虚拟网卡等;

使用复位按键对设备进行复位，按住复位键6S，网口灯会灭一下，然后正常显示，第一次复位为设备为动态IP，再短接6S复位，此时设备为静态IP;

2)当设备能搜索到，修改设备参数，点击“配置参数”无反应时，解决办法：

1、双击选中设备;

2、在基本配置信息里修改设备IP;

3、勾选所有设备;

4、点击下载参数;

5、重新搜索设备。
