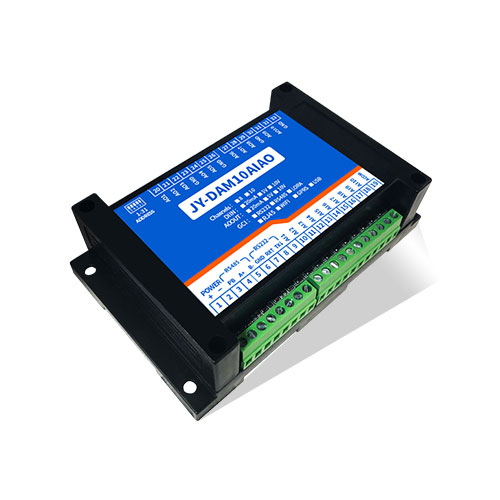

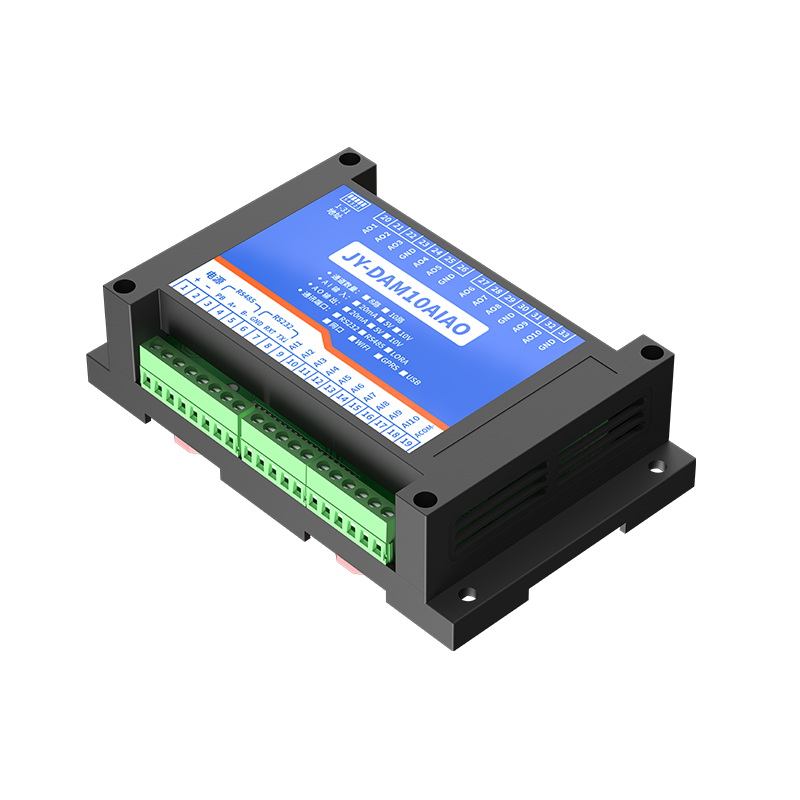

一、产品特点

l DC24V 宽压供电;

l RS485 通讯隔离，输入光耦隔离;

l 通讯接口支持 RS232 、RS485;

l 支持标准modbus 协议;

二、产品功能

l 10 路模拟量输出，10 位 DA;

l 10 路模拟量输入通道，12 为AD;

l 支持 5 位寻址地址;

l 支持波特率：1200,2400,4800,9600, 19200,38400,57600, 115200。

三、产品选型

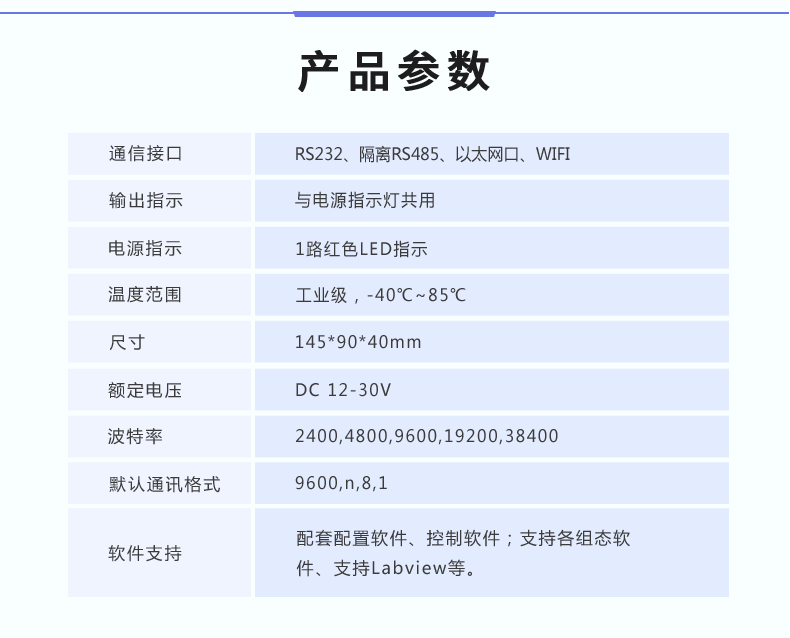

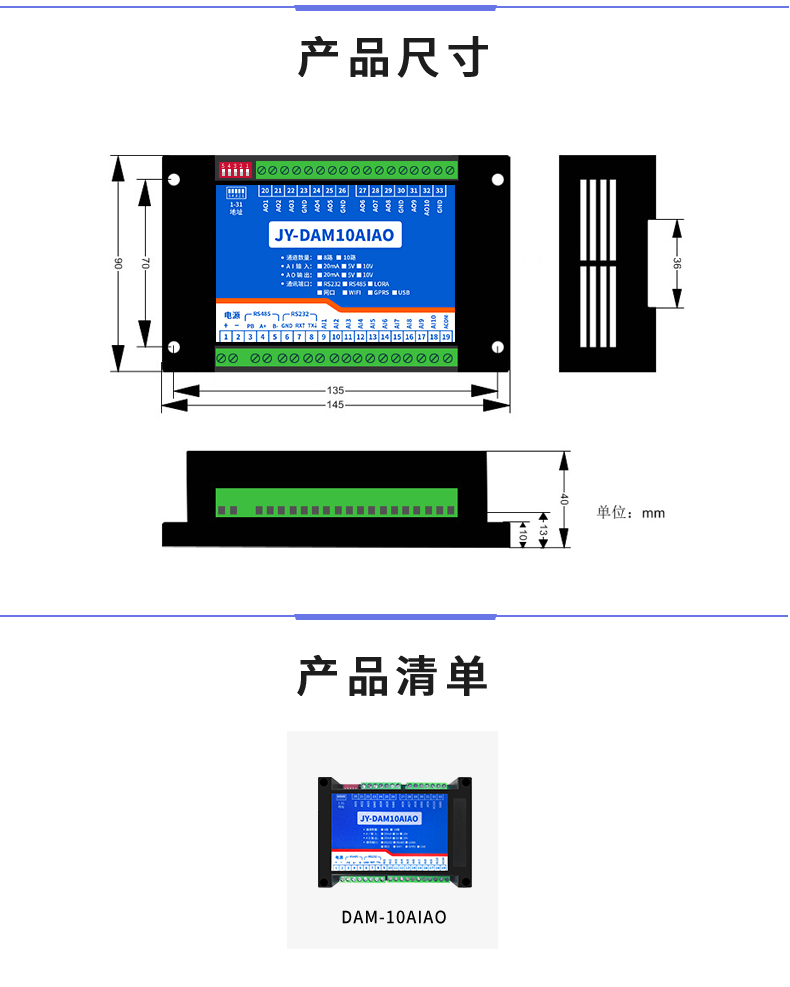

四、主要参数

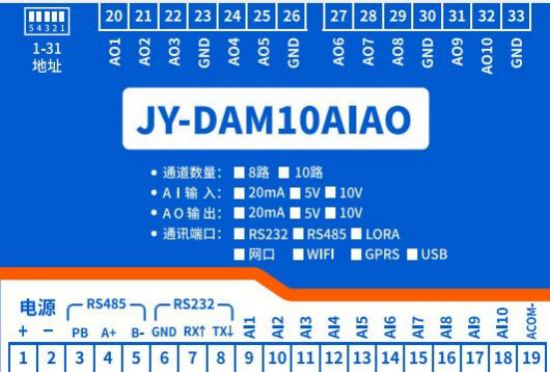

五、接口说明

六、通讯接线说明

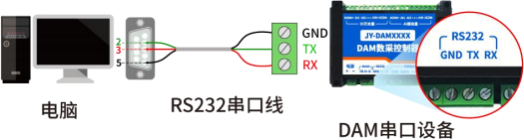

1、RS232 接线方式

RS232 接线为端子接线。

2、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、输入输出接线

1、模拟量输出接线

GND 为输出负极，AO1-AO8 为信号正极

设置输出值与实际值之间的关系是：输出值=实际值*100，如设置输出4ma，写入 400。

2、模拟量输入接线

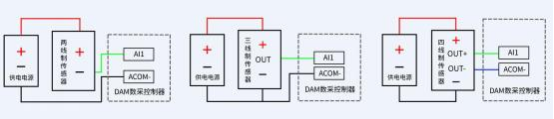

下图中的电源部分为传感器供电，AI1-AI10 接传感器信号正，GND 为传感器信号负。

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

八、测试软件说明

1、软件下载

软件下载链接地址：https://www.juyingele.com/download/JYDAMSoftware.zip

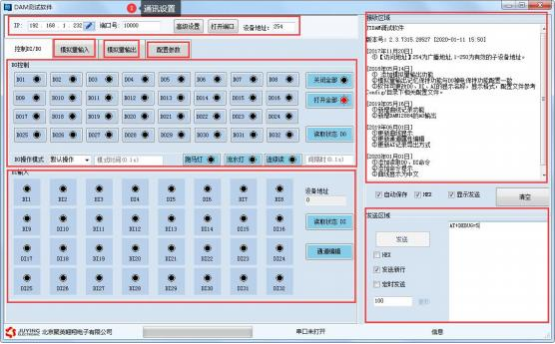

2、软件界面

软件功能

l 继电器状态查询

l 继电器独立控制

l 模拟量读取

l 开关量状态查询

l 调试信息查询

l 工作模式的更改

l 偏移地址的设定

l 继电器整体控制

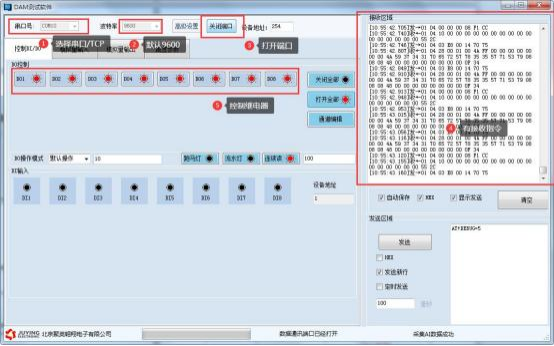

3、通讯测试

1 选择设备当前串口号(IP 地址填写IP);

2 选择默认波特率 9600;

3 打开端口：

4 右侧有接收指令，可控制继电器即通讯成功。

九、参数及工作模式配置

1 、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=拨码开关地址+偏移地址。

1 、五个拨码全都拨到“ON ”位置时，为地址“31 ”;

2 、五个拨码全都拨到“OFF ”位置时，为地址“ 1 ”;

3 、最左边 1 为二进制最低位。

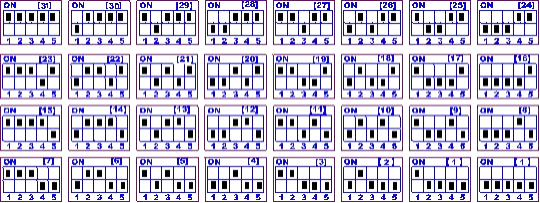

4 、地址表：

1.2 、设备地址的读取

设备正常通讯后，初始设备地址写入 254 ，然后点击软件上方“配置参数 ”即可读到设备的当前地址。

1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

2 、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

2、Modbus 寄存器说明

本控制卡主要为模拟输入寄存器和光耦输入寄存器，主要支持以下指令码：2 、4

寄存器说明：

3、指令生成说明

指令可通过“聚英翱翔 DAM 调试软件 ”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器00001 的读写操作。

4、指令列表

4.1 、模拟量输入发送指令

5、指令详解

5.1 、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询第一路模拟量 AD 字

FE 04 00 00 00 01 25 C5

模拟返回信息：

FE 04 02 00 00 AD 24

5.2 、模拟量输出

设置第一路模拟量输出

设置输出值与实际值之间的关系是：输出值=实际值*100，如设置输出8ma，写写入 800。

FE 06 00 00 03 20 9C ED

模拟返回信息：

FE 06 00 00 03 20 CD 2D

5.3 、设置多路模拟量输出

FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模拟返回信息：

FE 10 00 00 00 0A 54 01

十一、常见问题与解决方法

1.采集板卡供电后使用232 接口无法建立通信，无法控制

首先测试不同波特率是否可以控制，485 接口注意 A+ 、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

2.485 总线，挂载了大于 1 个的设备，我以广播地址 254 发送继电器 1 吸和，但并不是所有模块的继电器 1 吸和。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
