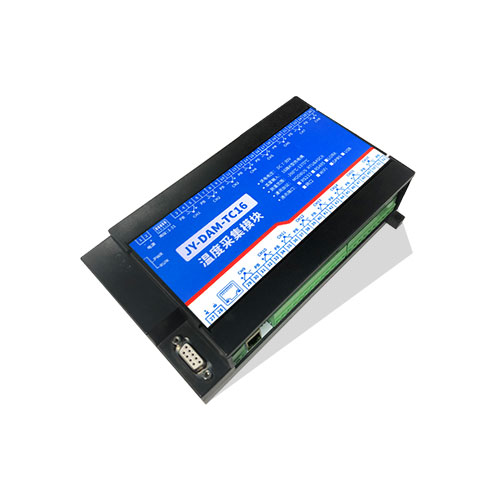

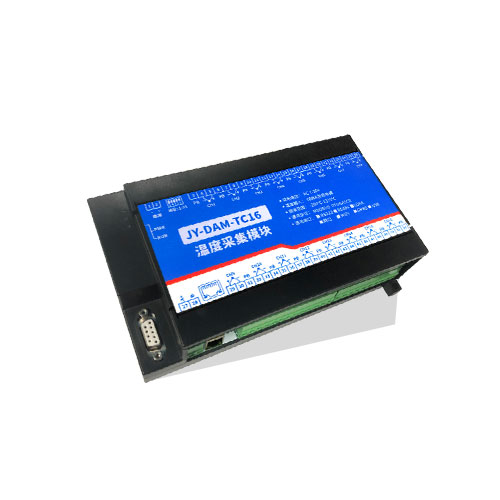

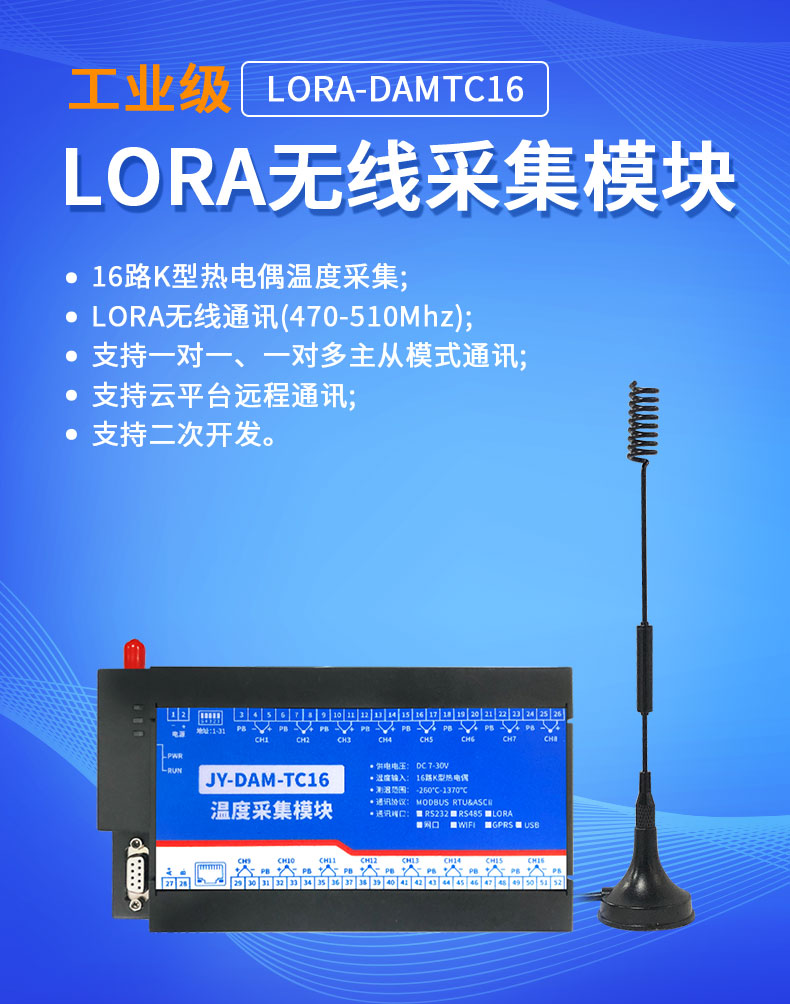

l DC7-30V 宽压供电;
l 通讯接口支持无线 LORA 方式;
l 通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以 通过软件修改,默认 9600);
l 支持标准 modbus 协议,同时支持 ASCII/RTU 格式;

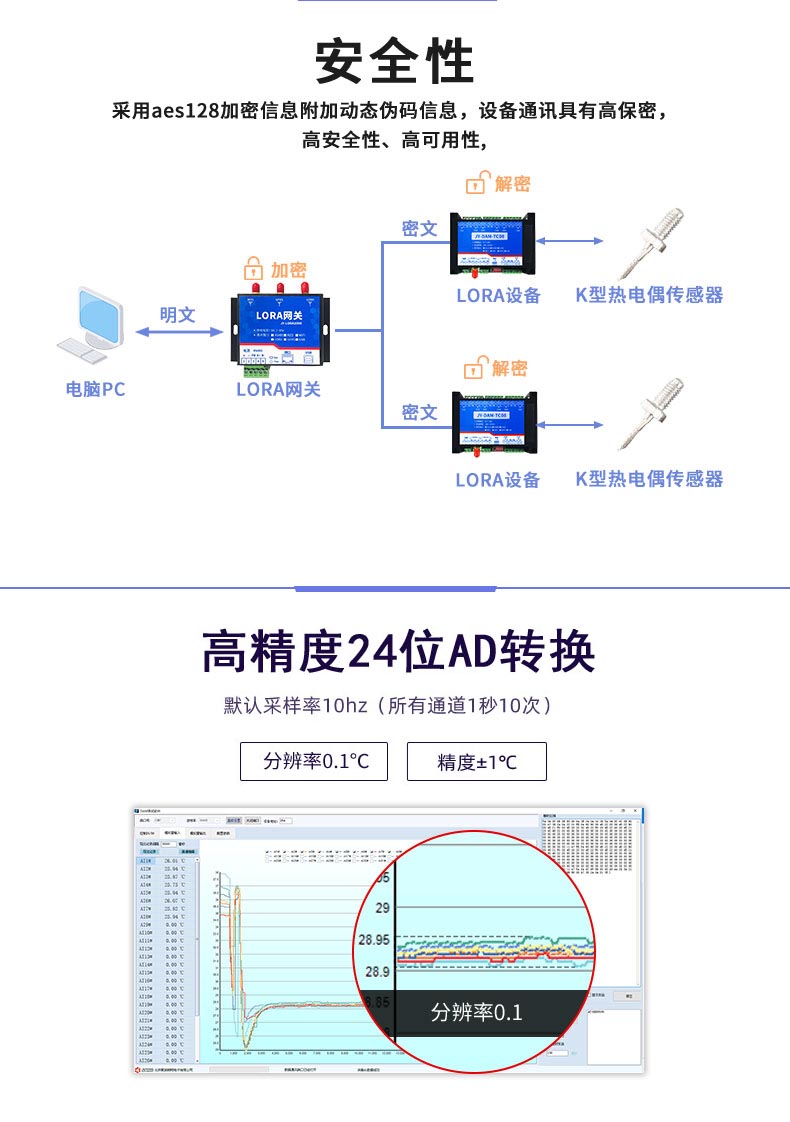

l 测量芯片采用24 位 AD 转换器。
l 16 路 K 型热电偶采集通道;
l 支持 5 位寻址地址;
l 支持波特率:1200,2400,4800,9600,19200,38400,57600,115200
型号 | modbus | RS232 | RS485 | USB | WiFi | 热电偶 |
LORA-TC16 | ● | ● | ● | ● | 16 |
参数 | 说明 |
通讯距离 | 无线 LORA 最远3000米 |
通讯频段 | 470MHz(天线433-510MHZ)可配置433MHZ |
扩频因子 | 7、8、9、10、11、12 |
默认参数 | 扩频10,带宽125MHZ,区域号1,地址0 |
无线速率 | 0.3kbps~19.2kbps |
额定电压 | DC 7-40V |
功率 | 20db 或30db |
电源指示 | 1路红色 LED 指示(不通信时常亮,通信时闪烁) |
通讯指示 | 与电源指示灯共用 |
温度范围 | -260℃到1370℃ |
温度精度 | ±1℃ |
尺寸 | 180*94*41mm |
重量 | 300g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; 支持各家组态软件; 支持 Labviewd 等 |

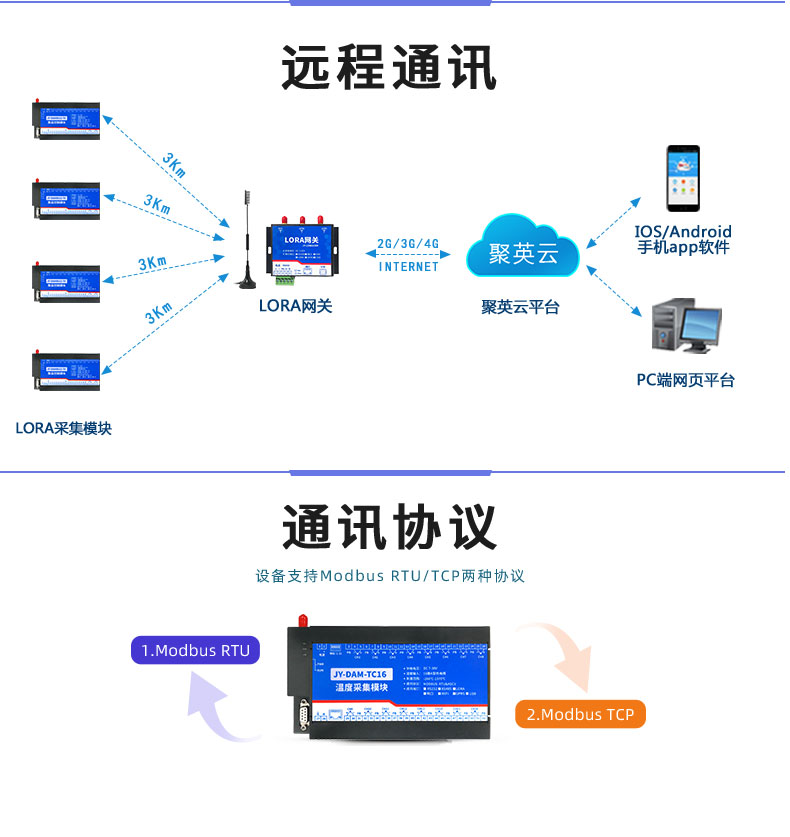

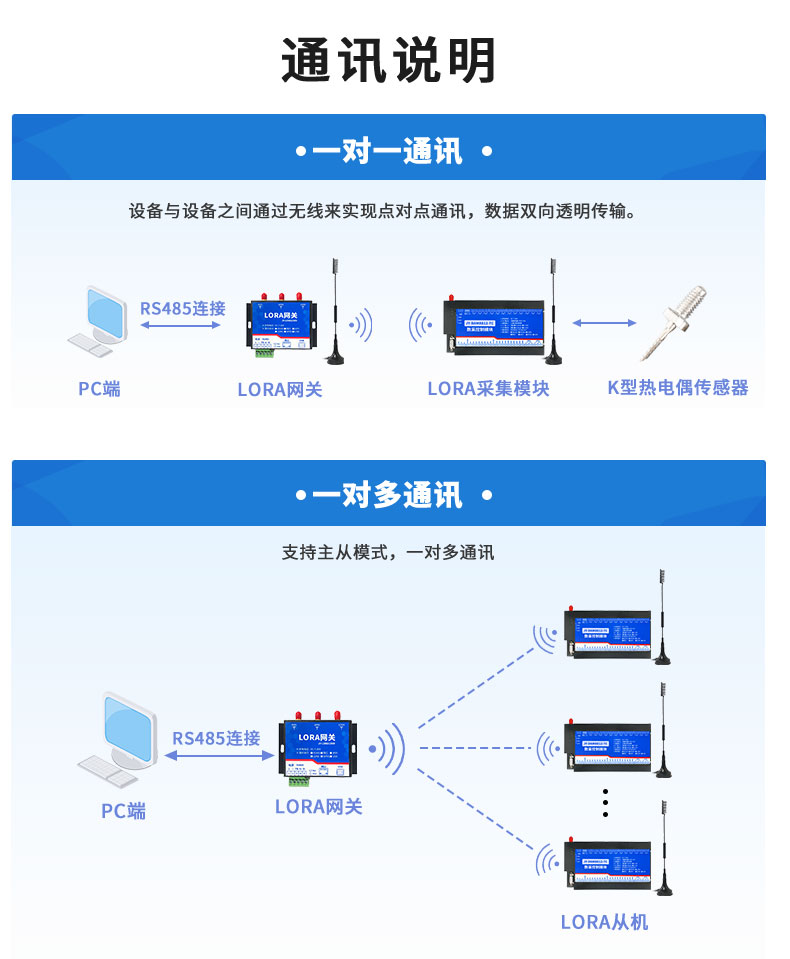

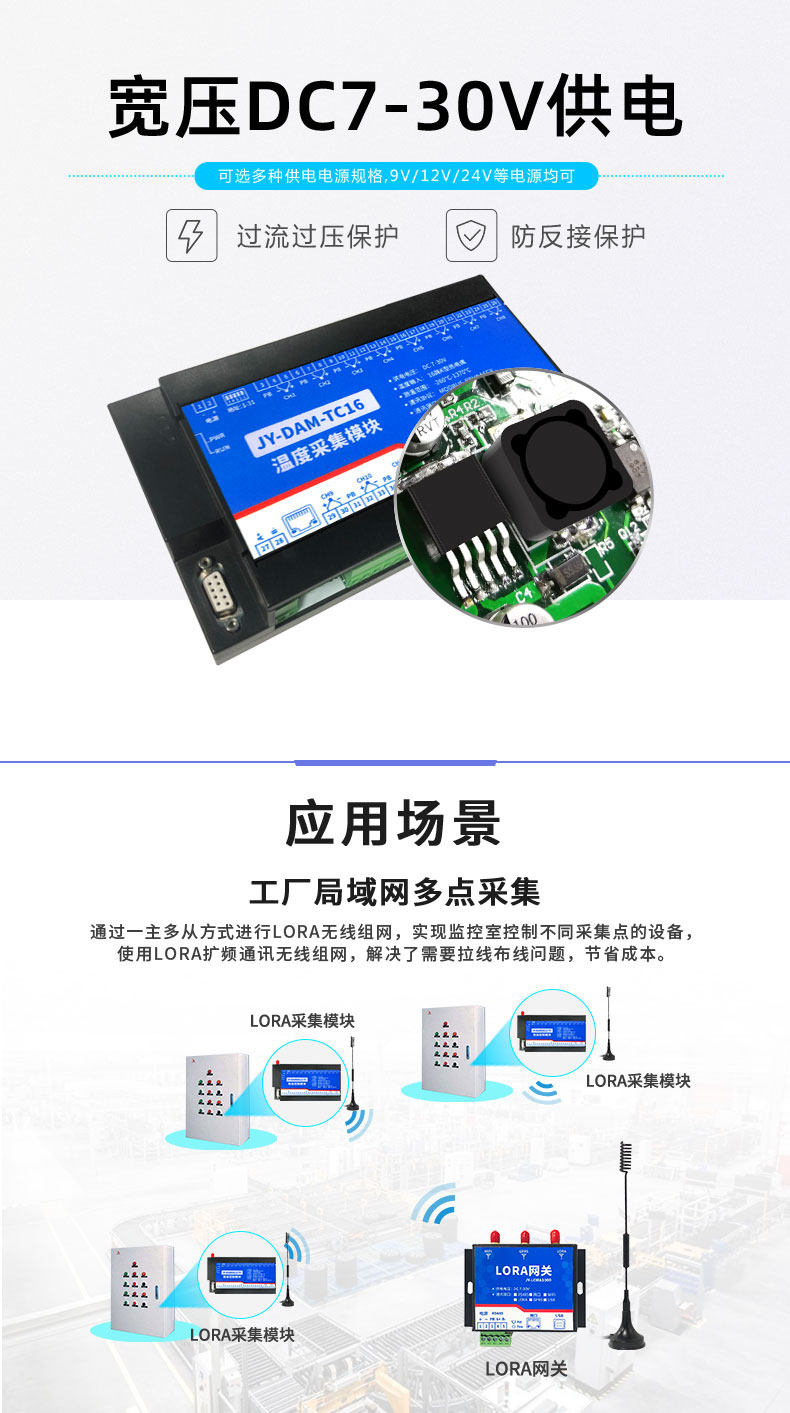

LORA-TC16 设备作为子机需要与 LORA1000 网关配对使用,支持多个子机同时与一个 LORA 网关主机通讯,LORA 网关支持 R485/网口/WIFI/4G 等多种通讯方式。

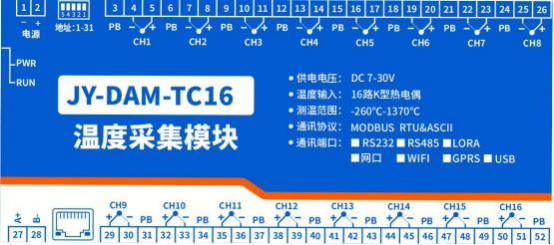

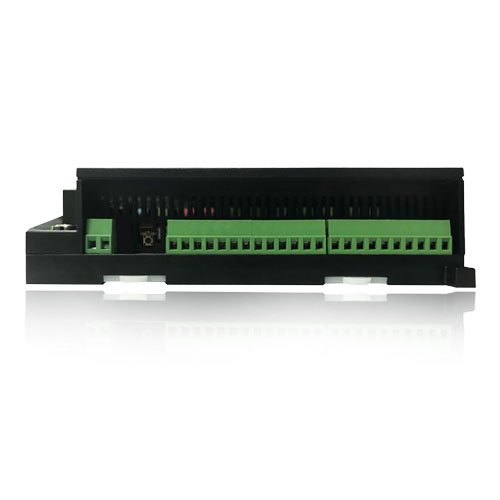

K 型热电偶接线方式
获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0. 1
LORA-TC16 出厂默认为子机

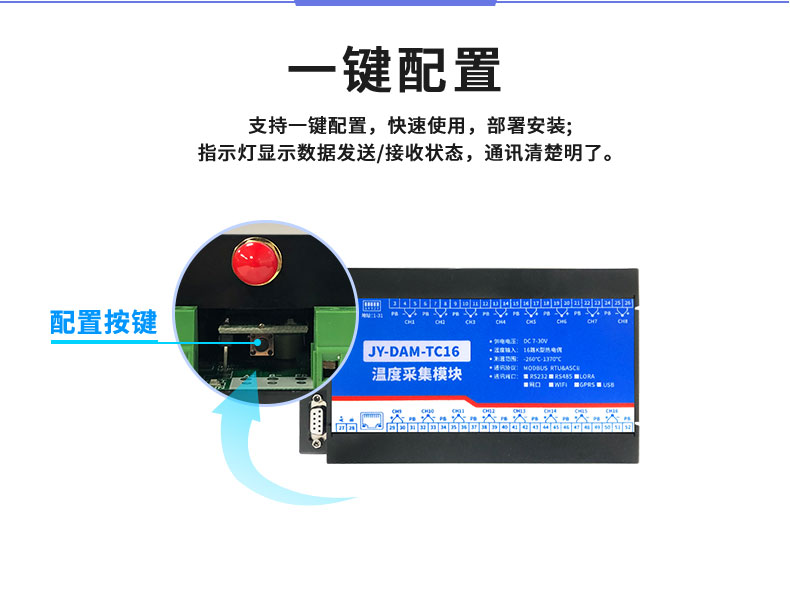

作为子机,通过按键或使用“LORA 配置软件 ”与 LORA 网关进行配对使用。
主机操作:
长按 6 秒,再点按 1 下,设置为主机 7 扩频因子模式,区域号、密钥随机生成。
长按 6 秒,再点按 2 下(最多可以点按 6 下),设置为主机 8 扩频因子模式(6 对应 12 扩频因子),区域号、密钥随机生成。
子机操作:
长按 3 秒指示灯常亮,再点按 1 下,状态指示灯频闪 3 次,进入自动联机配置。
自动联机配置模式下:
主机发射灯 2 秒闪烁 1 次。
子机状态灯 2 秒闪烁 1 次。
主机、子机在联机配对成功之后,状态指示灯频闪 6 次退出。
复位子机:
长按 6 秒,状态指示灯由常亮转为闪烁,恢复为子机模式配置;
长按6S | 子机模式(扩频 10 ,区域号 0) |
长按 6S+点按 1 次 | 主机模式(扩频07 ,区域号随机) |
长按 6S+点按 2 次 | 主机模式(扩频08 ,区域号随机) |
长按 6S+点按 3 次 | 主机模式(扩频09 ,区域号随机) |
长按 6S+点按 4 次 | 主机模式(扩频 10 ,区域号随机) |
长按 6S+点按 5 次 | 主机模式(扩频 11 ,区域号随机) |
长按 6S+点按 6 次 | 主机模式(扩频 12 ,区域号随机) |
长按 3S+点按 1 次 | 主机、子机进入配对模式 |
软件下载地址:https://www.juyingele.com/download/JYLoraConfig.zip
①、建立通讯
电脑通过 RS232/RS485 或 TCP 连接至 LORA 网关主机
②、设置主从机
在本地参数中设置主机和子机的参数,进行下载即可,参数一样区分工作模式。
③、子机配对
进入自动配置后,其它子机长按按键 3S 点按 1S 会自动搜所配对,成功后提示出更改 LORA 参数成功,可与透传模块、网关、DAM 系列子机配合使用。
④、搜索子机设备
若配置成功在信道一可以搜索到配对好的设备,可给每个子机分配一个 LORA 地址方 便查看信号和上线状态,-20/6/-20 分别表示主机查询子机信号/信噪比/子机发送网关信号。
JYDAM 调试软件下载地址:https://www.juyingele.com/download/JYDAMSoftware.zip
1 根据网关通讯方式,选择串口或 TCP 连接;
2 设定网关通讯参数;
3 设置 LORA-TC16 子机设备地址:
4 打开串口,右侧有正常发送和接收指令,可控制继电器即通讯成功。
1.1 、设备地址的介绍
DAM 系列设备地址默认为 0 ,使用广播地址为 254 进行通讯, 用0 无法通讯。
设备地址=拨码开关地址+偏移地址。
1.2 、设备地址的读取
设备正常通讯后,初始设备地址写入 254 ,然后点击软件上方“读取地址 ” 即可读到设备的当前地址。
1.3 、拨码开关地址
1 、五个拨码全都拨到“ON ”位置时,为地址“31 ”;
2 、五个拨码全都拨到“OFF ”位置时,为地址“0 ”;
3 、最左边 1 为二进制最低位。
4 、地址表:
1.4 、偏移地址的设定与读取
点击 DAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏 移地址进行读取或设置。
1.5 、波特率的读取与设置
点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。
本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本 文中的寄存器表结合参考《MODBUS 协议中文版》 即可。
Modbus 协议中文版参考:
https://www.juyingele.com/download/Modbus_Protocol.zip
本产品同时支持 modbus RTU 格式。
本控制卡主要为温度寄存器,支持以下指令码:3 、4 、6
指令码 | 含义 |
3 | 读取配置数据 |
4 | 读取温度数据 |
6 | 修改配置数据 |
寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | |||
模拟量输入 | |||||
输入 1 | 温度输入 4 号指令 | 3x0001 | 第一路输入 | ||
输入 2 | 3x0002 | 第二路输入 | |||
输入 3 | 3x0003 | 第三路输入 | |||
输入 4 | 3x0004 | 第四路输入 | |||
输入 5 | 3x0005 | 第五路输入 | |||
输入 6 | 3x0006 | 第六路输入 | |||
输入 7 | 3x0007 | 第七路输入 | |||
输入 8 | 3x0008 | 第八路输入 | |||
输入 9 | 3x0009 | 第九路输入 | |||
输入 10 | 3x0010 | 第十路输入 | |||
输入 11 | 3x0011 | 第十一路输入 | |||
输入 12 | 3x0012 | 第十二路输入 | |||
输入 13 | 3x0013 | 第十三路输入 | |||
输入 14 | 3x0014 | 第十四路输入 | |||
输入 15 | 3x0015 | 第十五路输入 | |||
输入 16 | 3x0016 | 第十六路输入 | |||
配置参数 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 见下表波特率数值对应表,默认为 0, 支持 0-5,该寄存器同时决定 RS232 和 RS485 的通信波特率 | ||
备用 | 4x1002 | 备用,用户不可写入任何值。 | |||
偏移地址 | 4x1003 | 设备地址=偏移地址+拨码开关地址 | |||
工作模式 | 4x1004 | 用户可以使用,存储用户数据 | |||
延迟时间 | 4x1005 | 用户可以使用,存储用户数据 |
应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的 254 为广播地址。当 总线上只有一个设备时,无需关心拨码开关地址,直接使用254 地址即可,当总线上有多个 设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232 总线为 1 对 1 总线,即总线上只能有两个设备,例如电脑与继电器板卡, 只有 485 总线才可以挂载多个设备。
指令可通过“聚英翱翔 DAM 调试软件 ”,的调试信息来获取。
指令生成说明:对于下表中没有的指令,用户可以自己根据modbus 协议生成,对于继 电器线圈的读写,实际就是对modbus 寄存器中的线圈寄存器的读写,上文中已经说明了继
电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1
的状态,实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。
查询第 1 路温度 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查询第 2 路温度 | FE 04 00 01 00 01 74 05 |
查询第 3 路温度 | FE 04 00 02 00 01 84 05 |
查询第 4 路温度 | FE 04 00 03 00 01 D5 C5 |
查询第 5 路温度 | FE 04 00 04 00 01 64 04 |
查询第 6 路温度 | FE 04 00 05 00 01 35 C4 |
查询第 7 路温度 | FE 04 00 06 00 01 C5 C4 |
查询第 8 路温度 | FE 04 00 07 00 01 94 04 |
查询第 9 路温度 | FE 04 00 08 00 01 A4 07 |
查询第 10 路温度 | FE 04 00 09 00 01 F5 C7 |
查询第 11 路温度 | FE 04 00 0A 00 01 05 C7 |
查询第 12 路温度 | FE 04 00 0B 00 01 54 07 |
查询第 13 路温度 | FE 04 00 0C 00 01 E5 C6 |
查询第 14 路温度 | FE 04 00 0D 00 01 B4 06 |
查询第 15 路温度 | FE 04 00 0E 00 01 44 06 |
查询第 16 路温度 | FE 04 00 0F 00 01 15 C6 |
查询 1~ 16 路温度 | FE 04 00 00 00 10 E5 C9 |
5.1 温度查询
获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0. 1
查询第一路温度
FE040000000125C5
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04 指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的第一路模拟量寄存器地址 |
00 01 | 查询数量 | 要查询的模拟量数量 |
25 C5 | CRC16 |
模拟返回信息:
FE 04 02 00 00 AD 24
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04 指令 | 返回指令:如果查询错误,返回 0x82 |
02 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00(TH) 00(TL) | 查询的 AD 字 | TH 为温度高字节,TL 为温度低字节 |
AD 24 | CRC16 |
软件名称:聚英组态软件
软件下载链接地址:http://pan.baidu.com/s/1ntPZK4h
本软件适用与我公司的DAM 系列设备连接使用,支持串口、WiFi 等通讯方式。软件 更加人性化,能够自主的添加、删除、修改。有清晰的框架结构,便于管理,可实时显示设 备状态及采集的数据,可查询历史操作导出历史数据 excel 表格
人员管理结构包含:系统管理员、管理员、操作员、监视员。
设备管理结构包含:区域、设备组、设备。
软件功能:
1. 软件登陆
2. 添加区域
3. 添加设备(设备组命名)
4. 操作设备
5. 定时功能
6. 查看历史数据及数据导出
7. 数据备份及还原
8. 系统设定
由于聚英组态软件实现的功能较多,具体操作方法参考阅读:聚英组态软件使用说明.pdf
1 、搜索不到设备时的解决方法:
1 检查硬件指示灯,
以太网黄色灯常亮:代表链路正常。长灭:网线异常。
以太网绿色灯闪烁:检测到数据传输。
2 操作软件,使能 DHCP 服务
3 如果以上操作仍旧搜索不到,
请确认当前 PC 的网段和设备的网段在一个网段下。
禁用 PC 的其他不用的网卡。
当前 PC 只有一个唯一的局域网 IP。
请用PC 确认网线是好用的。
当前软件仅支持 ipv4。
4 如若仍搜索不到,可对有复位按键的设备进行复位,按住复位键 6S ,无线 LORA 方式 灯会灭一下,然后正常显示,第一次复位为设备为动态 IP ,再短接 6S 复位,此时设备 为静态 IP;
5 勾选所有设备
在“基本配置信息 ”栏内,修改设备 IP 为静态 IP ,与电脑所处网段为同一网段,点击 “下载参数 ”,2S 后再点击“下载参数 ”,提示配置成功。
2 、当设备能搜索到,修改设备参数,点击“配置参数 ”无反应时,解决办法:
确认电脑端 IP 与设备要配置的 IP 为同一网段下,电脑只接入有线或无线网络,当有线 和无线网络都接入时,确认两种网络位于同一网段下,当前网络的路由器的 DHCP 处于开 启状态。
参数 | 说明 |
通讯距离 | 无线 LORA 最远3000米 |
通讯频段 | 470MHz(天线433-510MHZ)可配置433MHZ |
扩频因子 | 7、8、9、10、11、12 |
默认参数 | 扩频10,带宽125MHZ,区域号1,地址0 |
无线速率 | 0.3kbps~19.2kbps |
额定电压 | DC 7-40V |
功率 | 20db 或30db |
电源指示 | 1路红色 LED 指示(不通信时常亮,通信时闪烁) |
通讯指示 | 与电源指示灯共用 |
温度范围 | -260℃到1370℃ |
温度精度 | ±1℃ |
尺寸 | 180*94*41mm |
重量 | 300g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
软件支持 | 配套配置软件、控制软件; 支持各家组态软件; 支持Labviewd 等 |
