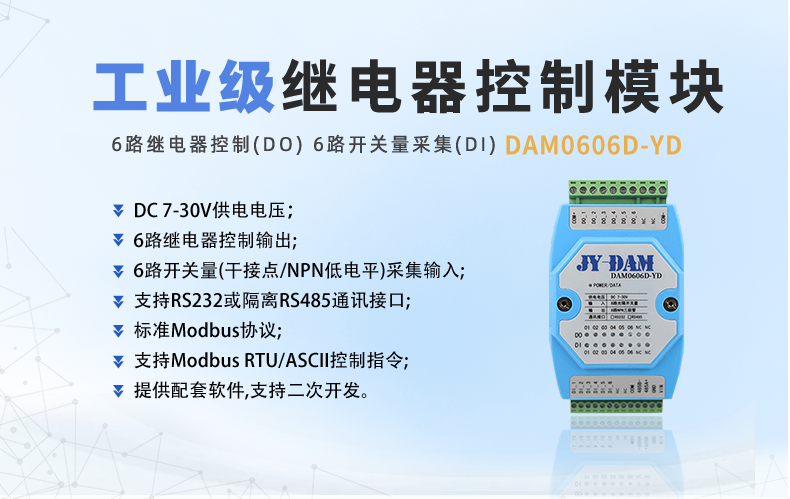

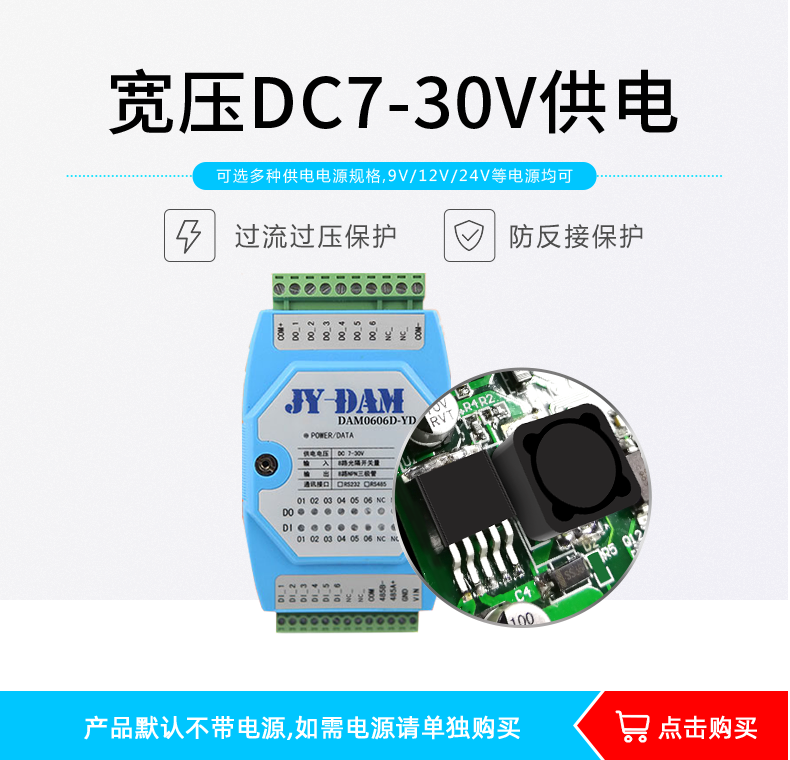

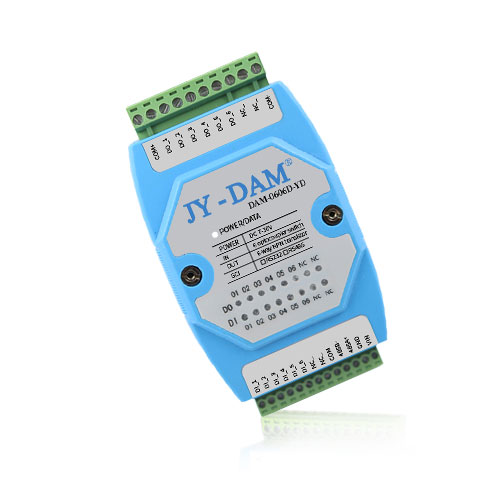

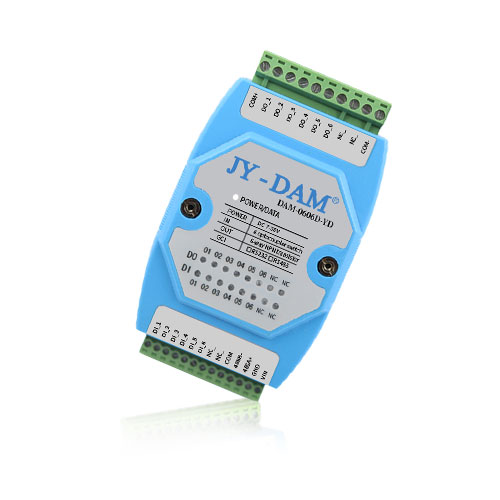

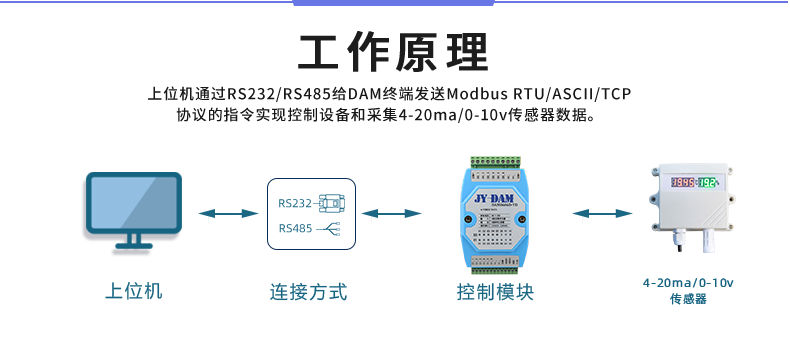

l 供电电压:DC7-30V;
l 6 路隔离光耦输入;
l 6 路开关量输出;
l 通信波特率:2400,4800,9600, 19200,38400(默认 9600 ,可以修改)
l 通信协议:支持标准modbus RTU 和modbus ASCII 协议。
l 可以设置 0-255 个设备地址,可以通过软件设置。

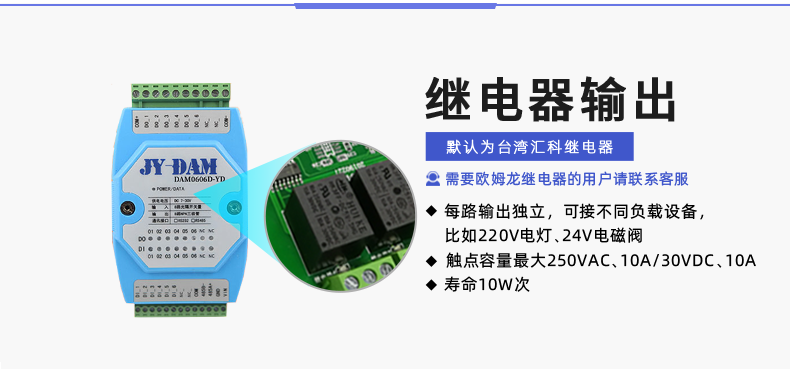

l 六路开关量 NPN 三极管 OC 输出

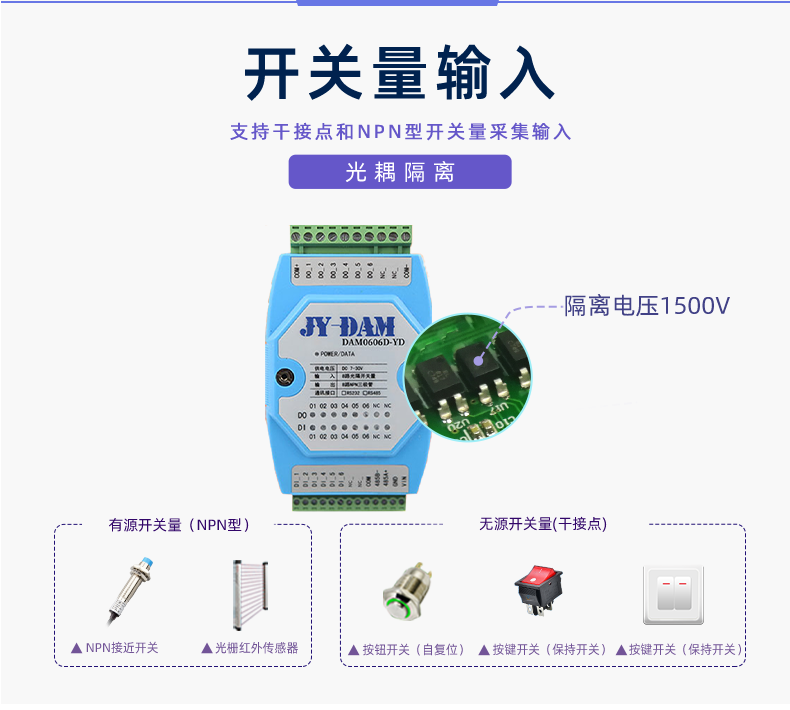

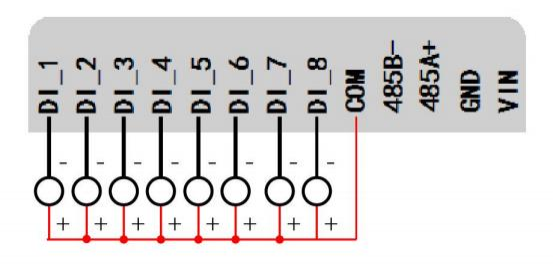

l 六路光耦隔离输入,可以接无源触点和 DC3.3-24V 电压。
型号 |
modbus |
RS232 |
RS485 |
USB |
WiFi |
输出 |
输入 |

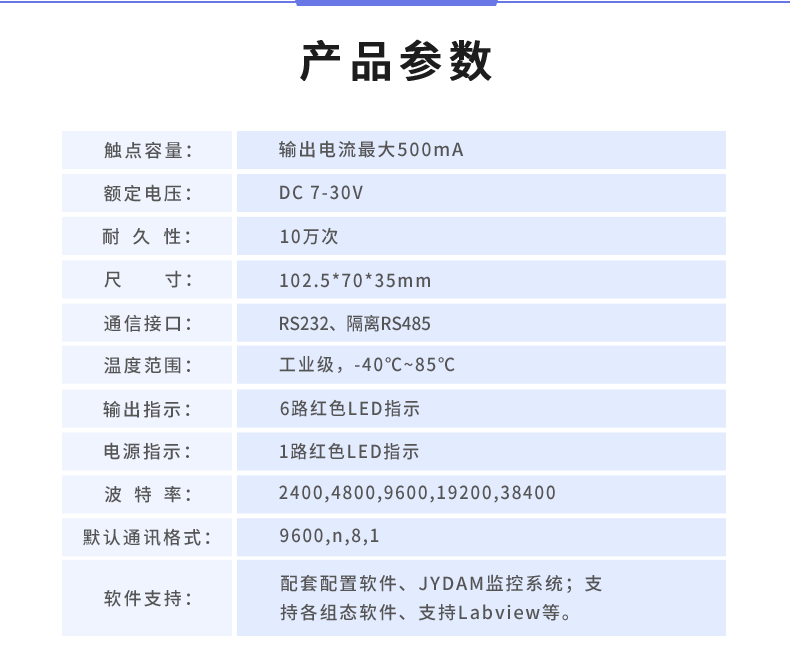

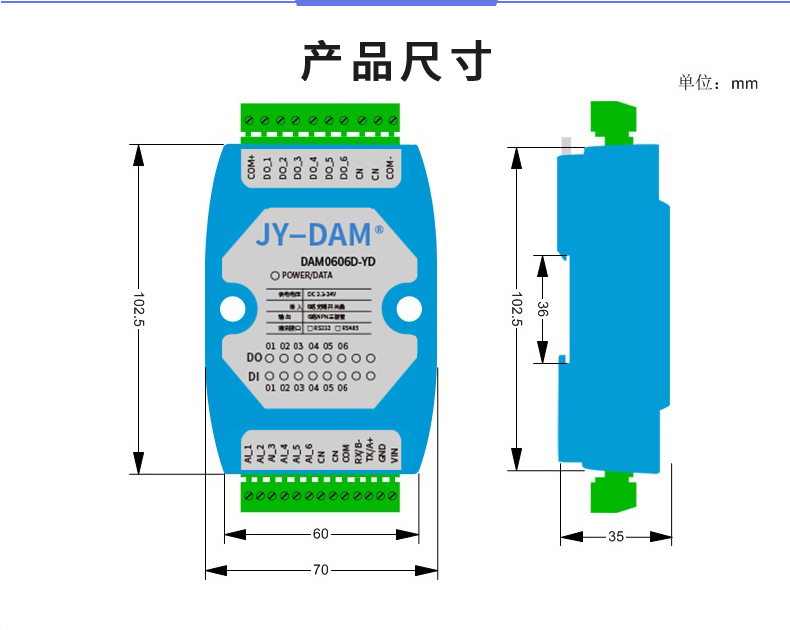

DAM0606-YD-RS232 | ● | ● | 6 | 6 | |||
DAM0606-YD-RS485 | ● | ● | 6 | 6 |
参数 | 说明 |
数据接口 | RS485、RS232 |
额定电压 | DC 7-30V |
电源指示 | 1路 LED 指示 |
输出指示 | 16路 LED 指示 |
温度范围 | 工业级,-40℃~85℃ |
尺寸 | 120*70*35mm |
安装方式 | 35mm 卡轨安装 |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
软件支持 | 配套配置软件、控制软件; 支持各家组态软件; 支持 Labviewd 等 |
重量 | 100g |

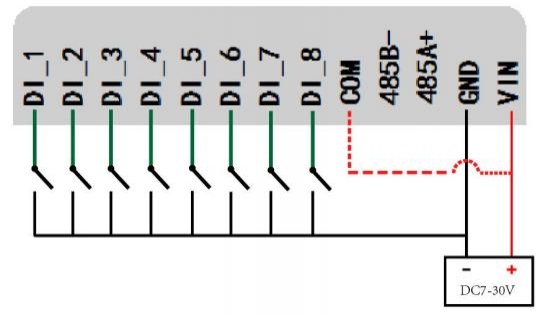

VIN 为供电电源正极,GND 为供电电源负极。

注:COM 端与 VIN 可以在设备内连接,购买时需说明。




软件功能:
l 开关量状态查询
l 调试信息查询
l 偏移地址的设定
打开“聚英翱翔 DAM 调试软件 ”;串口设定栏:串口选择您电脑对应 COM口,波特率选择设备默认波特率(9600)(未自己设置过波特率前),设备地址填写“254 ”(254 为设备的广播地址),设备型号选择相对应型号,设置好以上设备的 4 个参数后点击打开串口,点击继电器按钮“JD1 ”若继电器反应则连接成功。

本设备是没有拨码开关的设备,所以设备地址 = 偏移地址。
点击软件上方“读取地址 ”

点击软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。

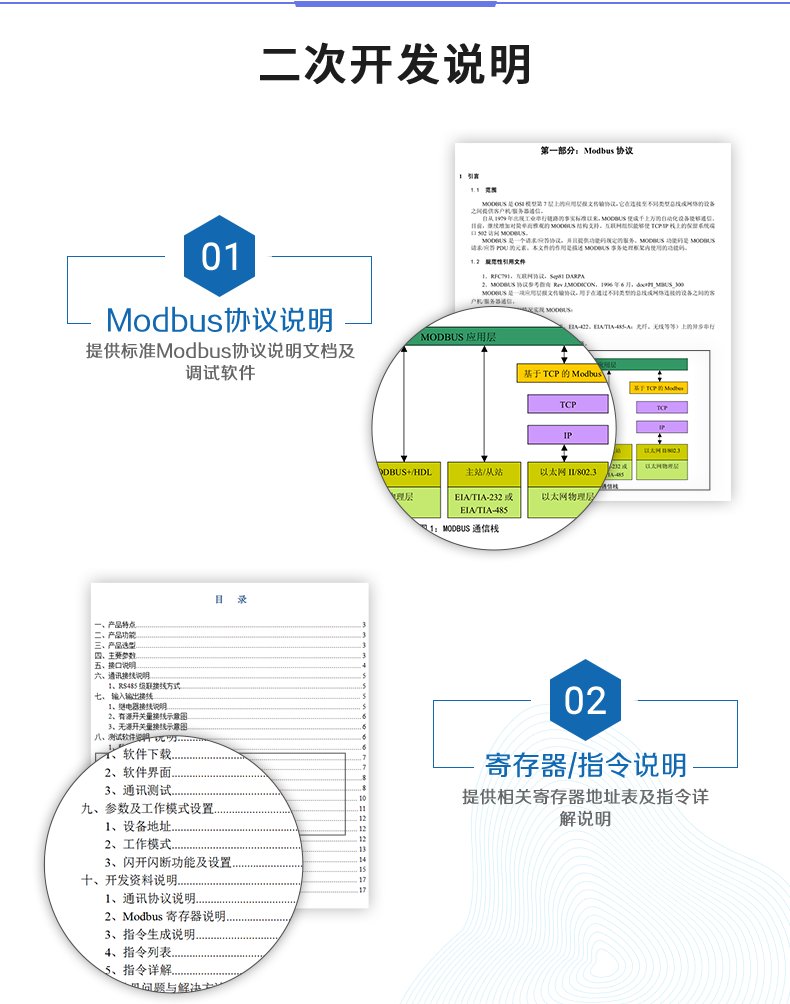

本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。
Modbus 协议中文版下载地址:
http://www.juyingele.com.cn/software/software/Modbus POLL 软件及使用教程.rar
本产品支持 modbus RTU 格式。
本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15
指令码 | 含义 |
1 | 读线圈寄存器 |
5 | 写单个线圈 |
15 | 写多个线圈寄存器 |
线圈寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 |
光耦 1 | 20000 | 第一路光耦输入 |
光耦 2 | 20001 | 第二路光耦输入 |
光耦 3 | 20002 | 第三路光耦输入 |
光耦 4 | 20003 | 第四路光耦输入 |
光耦 5 | 20004 | 第五路光耦输入 |
光耦 6 | 20005 | 第六路光耦输入 |
开关量 1 | 50000 | 第一路开关量输出 |
开关量 2 | 50001 | 第二路开关量输出 |
开关量 3 | 50002 | 第三路开关量输出 |
开关量 4 | 50003 | 第四路开关量输出 |
开关量 5 | 50004 | 第五路开关量输出 |
开关量 6 | 50005 | 第六路开关量输出 |
配置参数 | ||
通信波特率 | 41001 | 见下表波特率数值对应表,默认为 0 ,支持0-6 ,该寄存器同时决定 RS232 和 RS485 的通信波特率 |
备用 | 41002 | 备用,用户不可写入任何值。 |
设备组号 | 41003 | 用于扩展设备使用。 组号取值范围:0, 1,2,3,4,5,6,7 设备地址=设备组号*32+组内地址 |
备用 | 41004 | 用户可以使用,存储用户数据 |
备用 | 41005 | 用户可以使用,存储用户数据 |
只读参数 | ||
设备地址 | 30001 | Modbus 访问的地址 |
光耦输入状态 | 30004 | 1-16 |
光耦输入状态 | 30005 | 17-32 |
备注:
应用举例及其说明:本机地址除了拨码开关地址之外,还有默认的 254 为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254 地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

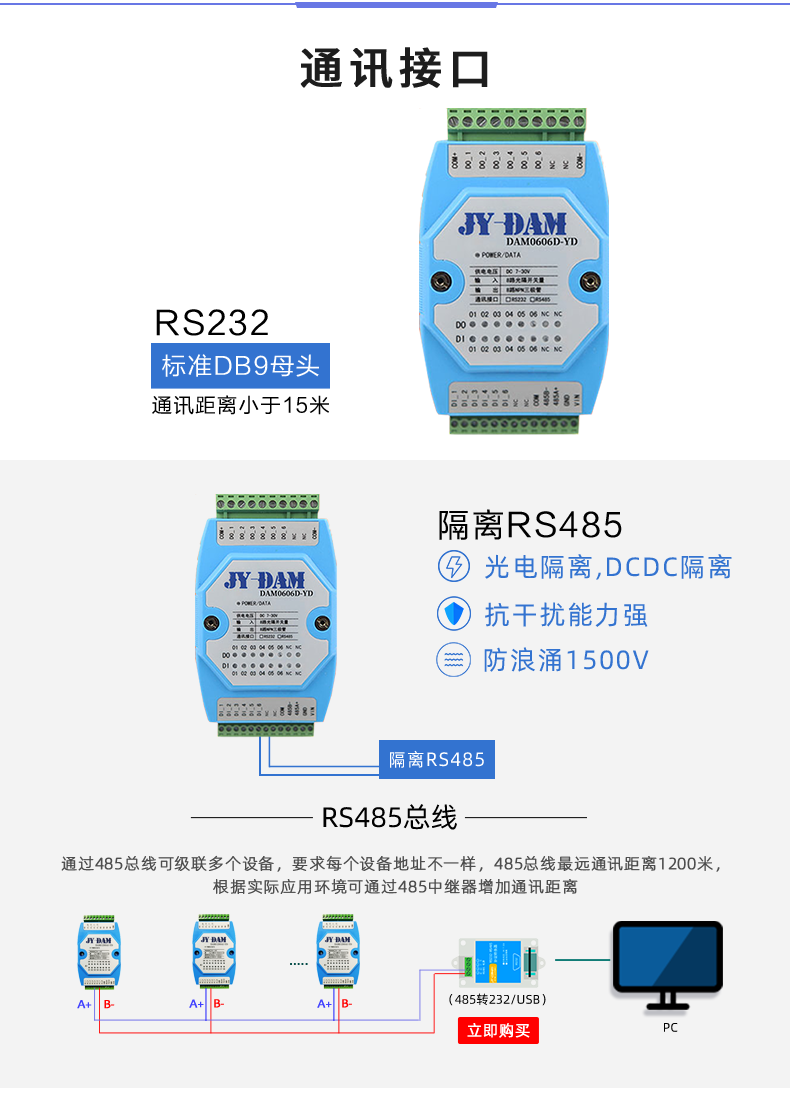

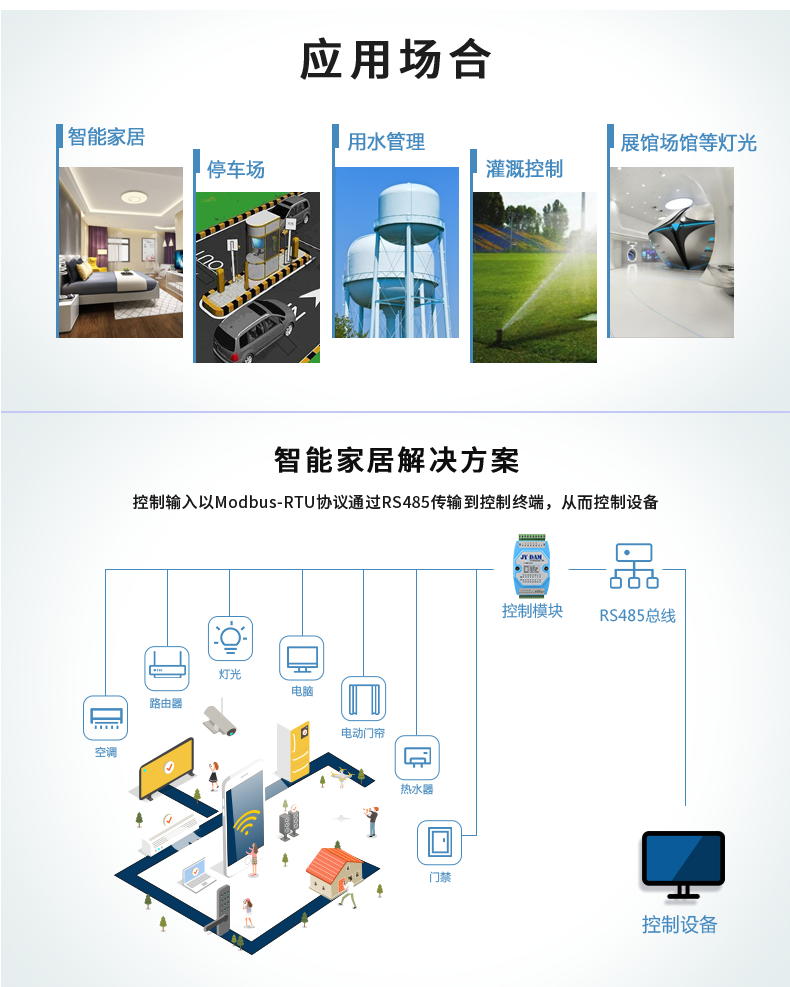

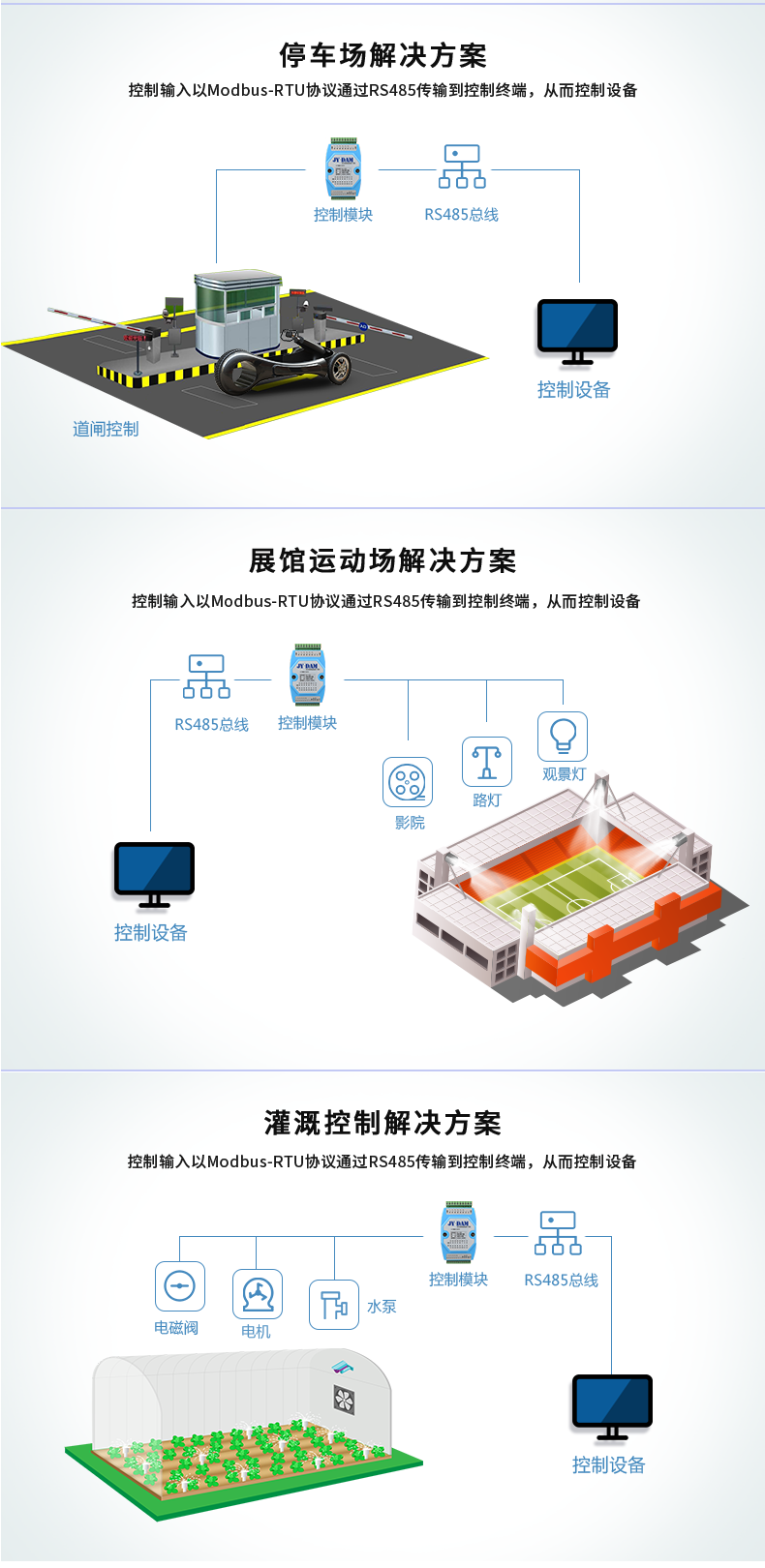

注意:RS485 总线可以挂载多个设备。
指令可通过“聚英翱翔 DAM 系列配置软件 ”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus 协议生成
情景 | RTU 格式(16 进制发送) |
查询六路状态 | FE 01 00 00 00 06 A8 07 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制第五路开 | FE 05 00 04 FF 00 D9 F4 |
控制第五路关 | FE 05 00 04 00 00 98 04 |
控制第六路开 | FE 05 00 05 FF 00 88 34 |
控制第六路关 | FE 05 00 05 00 00 C9 C4 |
查询六路光耦状态 | FE 02 00 00 00 06 EC 07 |
查询返回信息 | FE 02 01 00 91 9C |
详解:
控制 1 路开关量(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05 指令 | 单个控制指令 |
00 00 | 地址 | 要控制开关量寄存器地址 |
FF 00 | 指令 | 继电器开的动作 |
98 35 | CRC16 | 前 6 字节数据的CRC16 校验和 |
采集卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
05 | 05 指令 | 单个控制指令 |
00 00 | 地址 | 要控制寄存器地址 |
FF 00 | 指令 | 开的动作 |
98 35 | CRC16 | 前 6 字节数据的CRC16 校验和 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 06 01 FF 90 12
全断发送码:FE 0F 00 00 00 06 01 00 D0 52
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 08 | 控制数量 | 控制的开关量数量 |
01 | 字节数 | 发送命令字节数 |
FF (或 00 ) | 全开全关命令 | FF FF 全开命令 00 00 全关命令 |
90 12 (或 D0 52) | CRC16 | 校验位 |
全开返回码:FE 0F 00 00 00 06 C1 C6
全断返回码:FE 0F 00 00 00 06 C1 C6
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 06 | 数量 | 返回信息的开关量数量 |
C1 C6 | CRC16 | 校验位 |
1 查询光耦
发送码:FE 02 00 00 00 06 EC 07
字段 | 含义 | 备注 |
FE | 设备地址 | |
02 | 02 指令 | 查询离散量输入(光耦输入)状态指令 |
00 00 | 起始地址 | 要查询的第一个光耦的寄存器地址 |
00 06 | 查询数量 | 要查询的光耦状态数量 |
EC 07 | CRC16 |
光耦返回信息:
返回码:FE 02 01 01 50 5C
字段 | 含义 | 备注 |
FE | 设备地址 | |
02 | 02 指令 | 返回指令:如果查询错误,返回 0x82 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
01 | 查询的状态 | 返回的继电器状态。 Bit0:第一个光耦输入状态 Bit1:第二个光耦输入状态 。。。。。。。 Bit7:第八个光耦输入状态 |
50 5C | CRC16 |
1.继电器板卡供电后使用232 接口无法建立通信,无法控制
首先测试不同波特率是否可以控制,485 接口注意 A+ 、B-线以及屏蔽线,屏蔽线不是必须,但在通信误码率大的情况下必须接上,即便距离很近也可能出现此类情况。
2.总线,挂载了大于 1 个的设备,我以广播地址 254 发送继电器 1 吸和,但并不是所有模块的继电器 1 吸和。
广播地址在总线上只有一个设备时可以使用,大于 1 个设备时请以拨码开关区分地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
3.西门子 PLC 与设备不能正常通讯
西门子 485 总线 AB 定义与设备相反
