一、产品介绍

1、产品概述

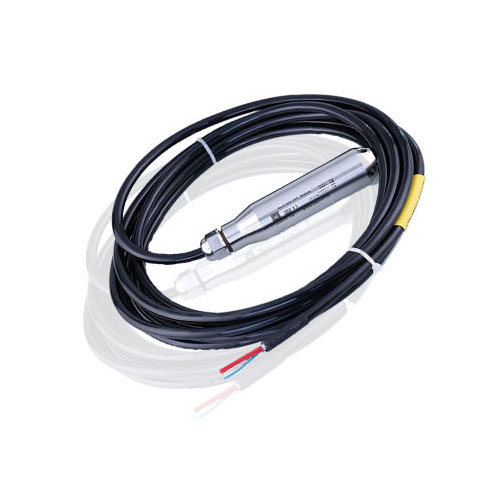

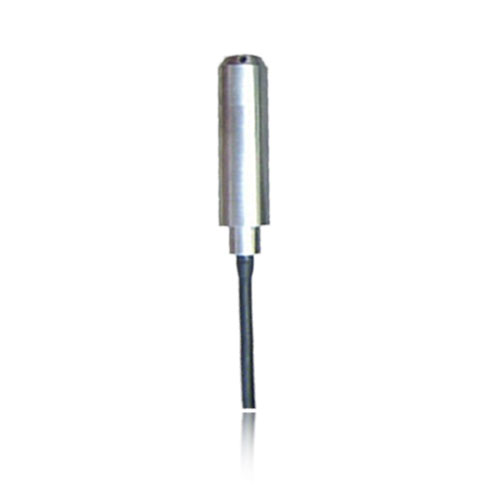

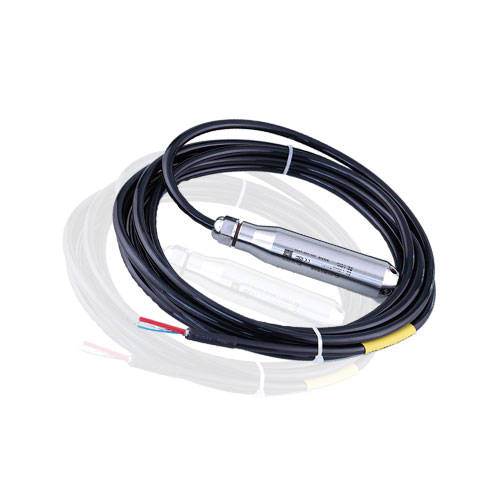

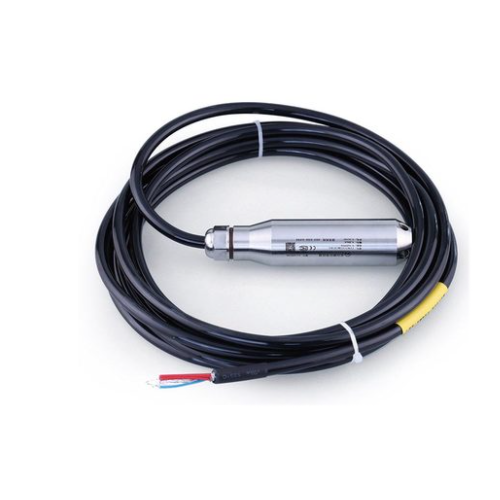

JY-DAM-LC投入式液位传感器，采用进口充油硅芯片，不锈钢全封焊结构设计，具有良好的防潮性能和极强介质兼容性，可用于许多工业场合较弱的腐蚀性介质中;电路部分的关键元器件、压力敏感芯子，选用国际著名品牌的元器件采用国际生产标准工艺，使产品的各项技术指标均达到国际水平，产品有很好的稳定性和较高的精度。

广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、水文地质、水库、河道、海洋等场所。

2、产品特点

采用扩散硅压力敏感元件膜片隔离技术

电缆连接，直接投入现场，安装简便

放大电路采用集成芯片，宽电压供电

防堵塞、防结垢

防雷击、截频干扰设计、抗干扰能力强

接线反向和过压保护、限流保护(限电流输出)

稳定性好、响应速度快

二、技术参数

l 测量介质：水（H20）或与接触材质兼容

l 整体材质：膜片316L不锈钢（接触）

外壳304不锈钢（接触）

密封件氟橡胶（接触）

线缆聚氨酯等（接触）

l 量程范围:0~1～50mH20（详见量程选型表）

l 输出信号∶4~～20mA、RS485（标准Modbus-RTU协议）、

l (01-10VDC、0-5VDC、1-5VDC、0.5-2.5VDC定制)

l 供电电压:12~36VDC常规

l 精度等级∶.25%FS（量程≥10m默认）

l 工作条件︰介质温度-40一60℃

环境温度-40一85℃

l 温度补偿∶-10一60℃

l 抗震性能: 10g(20.. . 200OHz)

l 过载能力:200%满量程

l 响应频率︰模拟信号输出≤500Hz、数字信号输出≤5Hz

l 稳定性能∶士0.1% FS/年

l 温度漂移:+0.01%FS/℃（温度补偿范围内）

l 整体重量︰探头～290g线缆每米心60g

l 防护等级: IP68

l 功率范围∶电流型≤0.02Us(W)

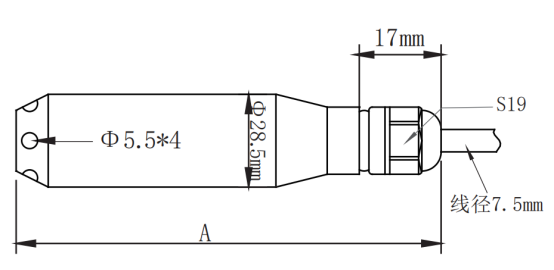

三、外形尺寸

四、接线说明

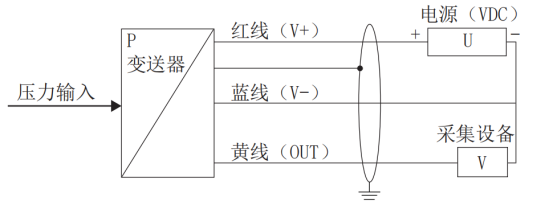

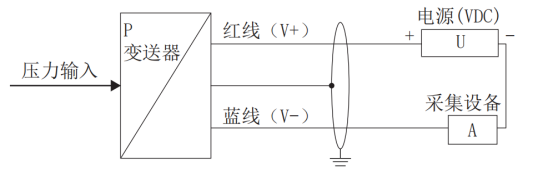

二线制

三线制

五、安装说明

a)须在无加压和无供电的情况下进行设备的安装。

b)禁止测量与变送器接触材质不兼容的介质。

c)当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符。

d)不能在设备上进行任何修改或变更。

e)要轻拿轻放不能随意抛扔,安装该变送器时请不要使用蛮力。

f)如果变送器被安装在恶劣现场会遇到雷击或过压等危险的损坏时，我们建议用户在配电箱或电源与变送器之间进行防雷击和过压保护。

g)变送器可垂直、倾斜或水平安装在罐体、槽内，应确保避免泥沙等杂质埋没或堵塞变送器探头部分。

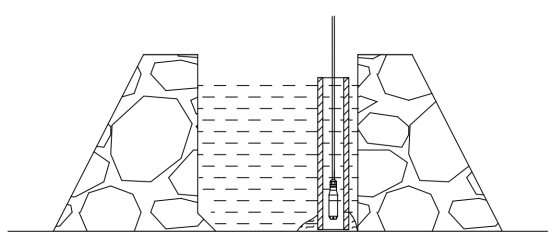

h)在介质波动较大时，应采取措施固定变送器探头部分，如给变送器加配重或固定管套等。在流动的水中测量水位时，可以在水中插入或安装一根大于探头直径的钢管或PVC管，在管子位于水流方向的反向不同高度开若干个5mm左右的小孔，使水进入管中。如图7-1所示

i)导气电缆除作为电源和信号传输外，还起到关键的大气补偿作用，安装时应避免对线缆锁定太紧或过于锐角弯折，以防止导气管不通或折断。

j)现场安装如需加装延长线时，请确保接线部分保持干燥通风，严禁浸泡和避免湿气、污垢堵塞电缆中心的大气连接管，否则会造成变送器损坏或测量不准。

k)请避免液位变送器的电缆线被刀或其他锋利的金属物体划伤，造成变送器进水损坏。

1)本产品属于弱电设备，布线时须与强电线缆分开布设，应遵守国家相关布线标准(GB/T50312-2016)进行布线。

m)确保电源供电电压符合变送器供电要求。

n)用户在使用时请不要自行拆解，更不能碰触膜片，以免造成产品损坏。

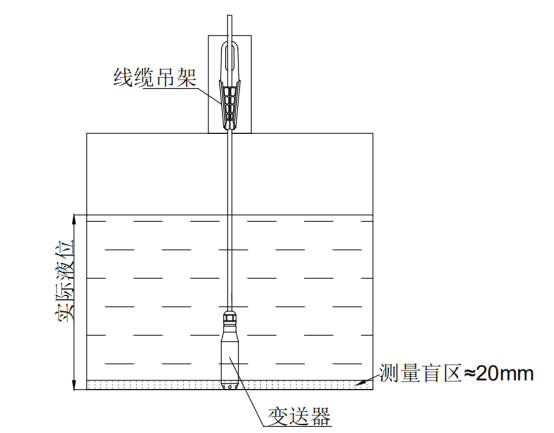

线缆吊架安装示意图

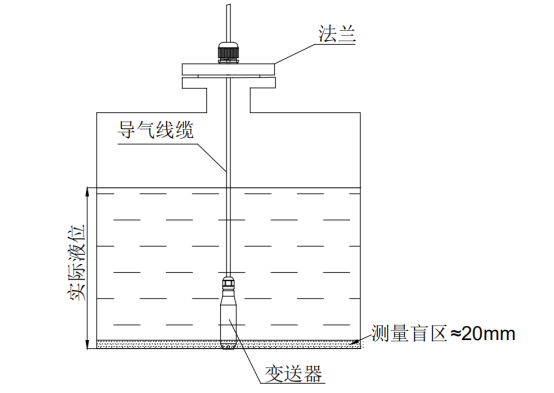

线缆固定法兰安装示意图

六、常见问题
