一、产品介绍

1、产品概述

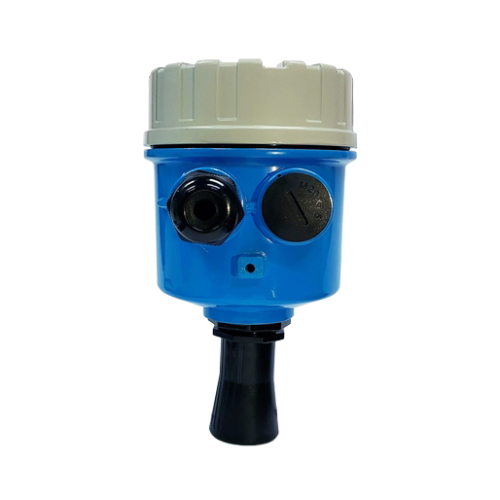

JY-CS-A01超声波液位计，是一种使用超声波传感技术进行测距的传感器。采用高性能处理器、高品质元器件，产品稳定可靠、使用寿命长。使用防水型超声波换能器，工作环境适应性强。配套专用喇叭口，适用更大检测量程要求。此系列有多种不同的输出方式，是一款操作简单的高性能、高可靠性商用级功能性传感器。

2、产品特点

l RS485输出

l 一体封闭式防水外壳

l 温度补偿

l 工作温度-15℃到+60℃

l 存储温度-25℃到+80℃

l 测量精度±(1cm+S*0.3%)(S为测量值)

l 静电防护设计，探头外壳与I/O引线加入静电防护器件，符合IEC61000-4-2标准。

l 平面物体量程25cm～750cm;

l 测距角度≈15°(单边)。

3、产品功能

l 防护等级高

l 抗干扰强

l 数据输出稳定可靠

l 功耗低

l 抗静电强

l 测量精度高

l 体积小，安装便捷

二、主要参数

三、通讯接线说明

RS485接口参数

(3)RS485 Modbus协议参数

(4)RS485 Modbus协议格式

用户机为主机设备，本模组为从机设备。

主机发送(读)：

从机回应(读)：

主机发送(写)：

从机回应(写)：

(5)RS485 Modbus寄存器

备注：寄存器数据为高字节在前，低字节在后。

(6)RS485 Modbus通讯举例

例1：读取处理值数据

主机：01 03 01 00 00 01 85 F6

从机：01 03 02 02 F2 38 A1

说明：传感器地址为0x01，处理距离值为0x02F2，转换成十进制为754mm。

例2：读取实时值数据

主机：01 03 01 01 00 01 D4 36

从机：01 03 02 02 EF F8 A8

说明：传感器地址为0x01，实时距离值为0x02EF，转换成十进制为751mm。

例3：读取温度值数据

主机：01 03 01 02 00 01 24 36

从机：01 03 02 01 2C B8 09

说明：传感器地址为0x01，实时温度值为0x012C，转换成十进制为30.0℃。

例4：修改从机地址

主机：01 06 02 00 00 05 48 71

从机：01 06 02 00 00 05 48 71

说明：传感器地址由0x01修改为0x05。

例5：修改波特率

主机：05 06 02 01 00 01 19 F6

从机：05 06 02 01 00 01 19 F6

说明：传感器地址为0x05，波特率修改为0x01，即2400bps。

四、极限参数

1、额定环境条件

备注：(1) a、环境温度在0-39℃时，湿度最高值为90%(不凝露)

b、环境温度在40-50℃时，湿度最高为当前温度下自然界最高湿度(不凝露)

2、额定电气条件

五、有效测量范围参考波束图

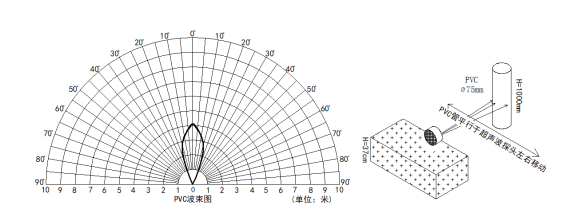

被测试物体为PVC材质白色圆柱管，高为100cm、直径为7.5cm测试数据。

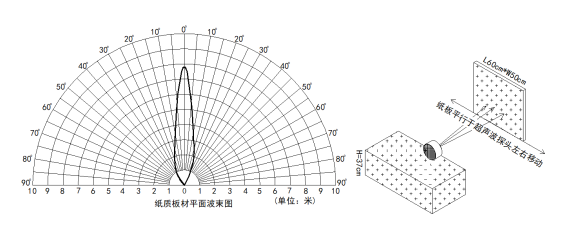

被测试物体为“瓦楞纸箱”垂直于0°中轴线，长*宽为60cm*50cm。

注: 以上为实验室测试数据，在实际使用中，产品安装方式、使用环境等各种因素，可能与实验室数据有所差异，请以实际应用环境检测为准。

六、测试软件说明

1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar

2、软件界面

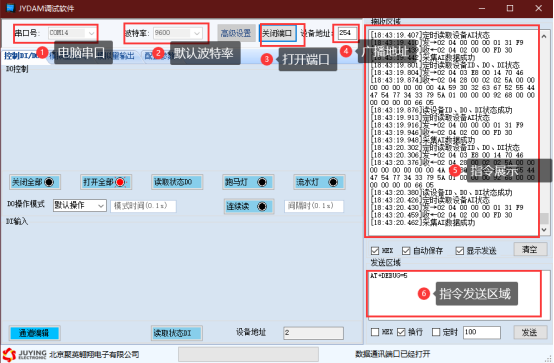

JYDAM调试软件：

通讯测试

①　选择设备当前串口号;

②　选择默认波特率9600;

③　打开端口：

④　右侧有接收指令，即通讯成功。

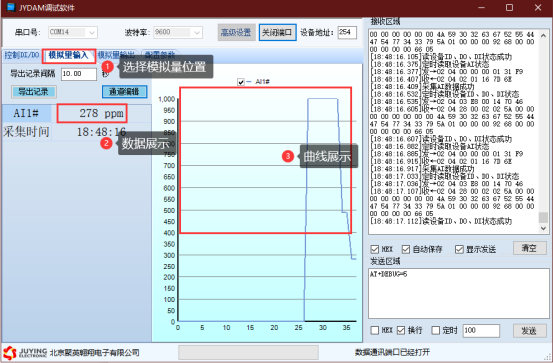

3、数据输入说明

①　选择模拟量输入;

②　下方可以直接查看数据大小和实时曲线。

七、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为1，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

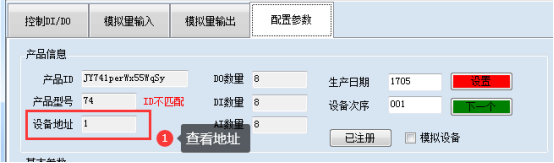

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“配置参数”即可读到设备的当前地址。

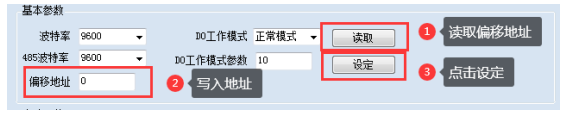

1.3、偏移地址的设定与读取

点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

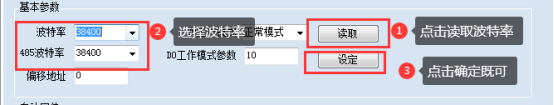

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。
