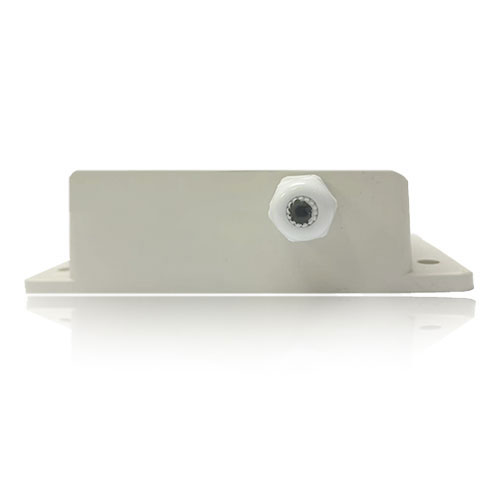

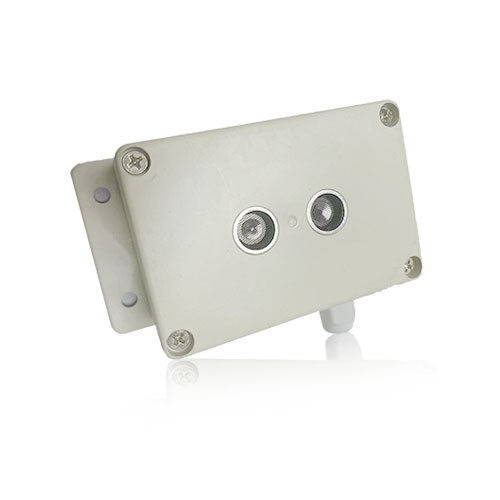

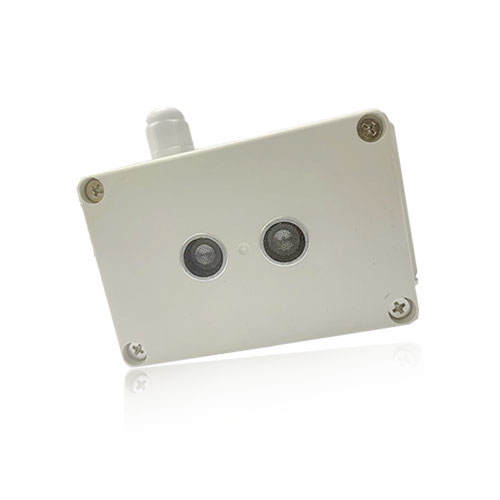

产品特点

　　l 宽压供电(11-30V)

　　l 支持RS485

　　l 支持标准Modbus-RTU协议

　　l 10Hz数据刷新速度

　　l 硬件支持最多64个设备地址

　　l 1cm稳定测量精度，5mm分辨率

　　l 探测距离：3cm-450cm

　　l 可配置补偿值，消除安装误差

　　l 波特率可配置

　　主要参数

　　产品选型

型号	modbus	RS485
DAM500	●	●

　　地址说明

　　1、六个拨码全都拨到“OFF”位置时，为地址“0”(注意：Modbus协议不支持0地址);

　　2、六个拨码全都拨到“ON”位置时，为地址“64”;

　　3、最左边1为二进制最低位。

　　4、254地址为广播地址，总线上只有一个设备时以该地址访问即可

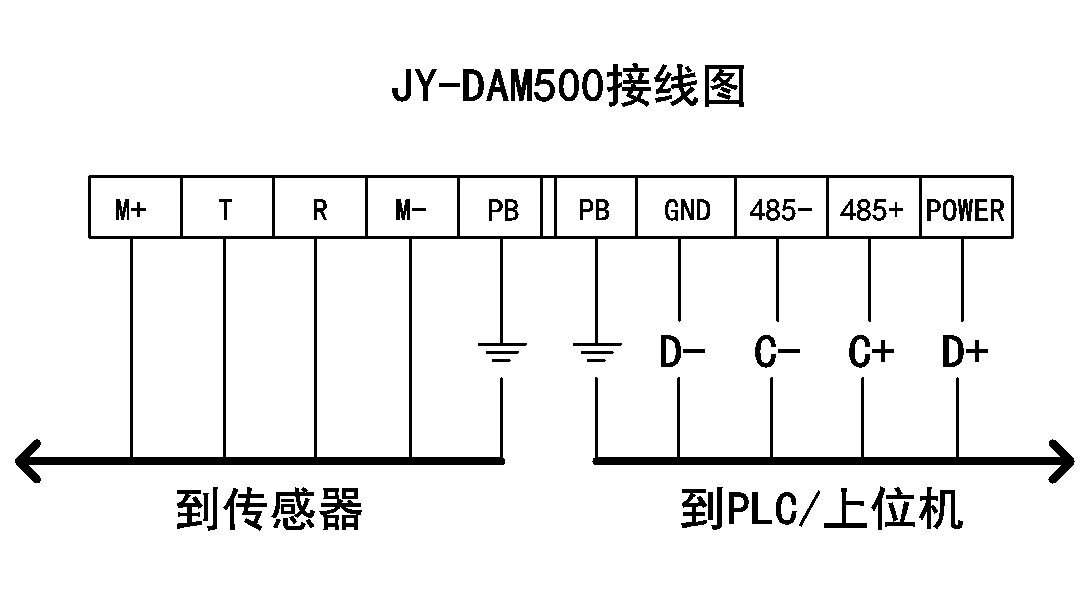

　　接口定义

管脚	定义	含义
1	M+	传感器供电电源正
2	T	传感器信号线
3	R	传感器信号线
4	M-	传感器供电电源负
5	PB	传感器屏蔽线
6	PB	通信屏蔽线
7	GND	模块供电电源负
8	485-	485通信B-信号线
9	485+	485通信A+信号线
10	POWER	模块供电电源正

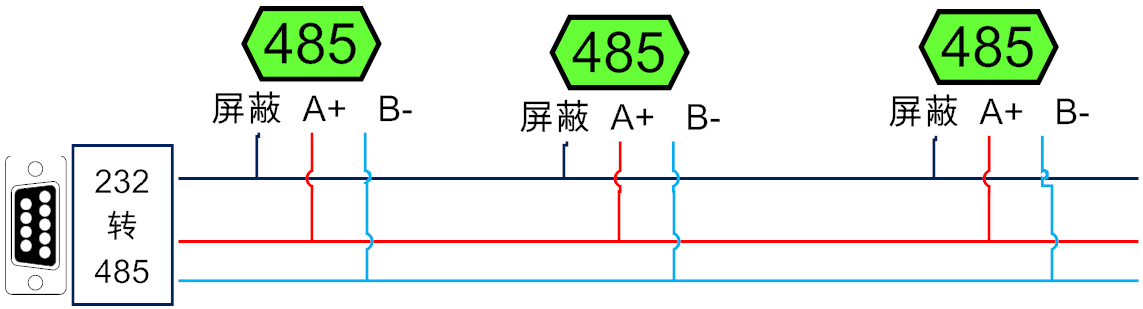

　　多个模块485级联接线示意图

　　DAM500寄存器说明

　　本控制卡主要为线圈寄存器，主要支持以下指令码：03

　　线圈寄存器地址表：

　　寄存器名称寄存器地址说明

　　备注：

　　①：Modbus设备指令支持下列Modbus地址：

　　30001至39999是输入寄存器(通常是模拟量输入)40001至49999是保持寄存器(预留)

　　采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

　　②：波特率数值对应表

　　数值波特率

　　常见故障分析：

　　1.接通电源指示灯亮但是上位机软件无法连接模块：

　　遇到该问题一般检查以下几个关键点

　　l 485通信A、B线连接是否正确

　　l 串口波特率、停止位、校验方式等参数是否正确

　　l 设备拨码开关地址与上位机软件设置地址是否一致

　　l 485走线长没有加屏蔽线

　　2.距离值固定为某个数值，该数值不随传感器被测距离变化

　　l 传感器连接错误

　　l 传感器已经损坏

　　3.距离值波动大

　　l 模块供电电压低、或纹波大

　　l 传感器接线不良

　　l 传感器走线长，未加屏蔽线

　　l 被测物体表面与传感器不垂直，或测量表面夹角变化

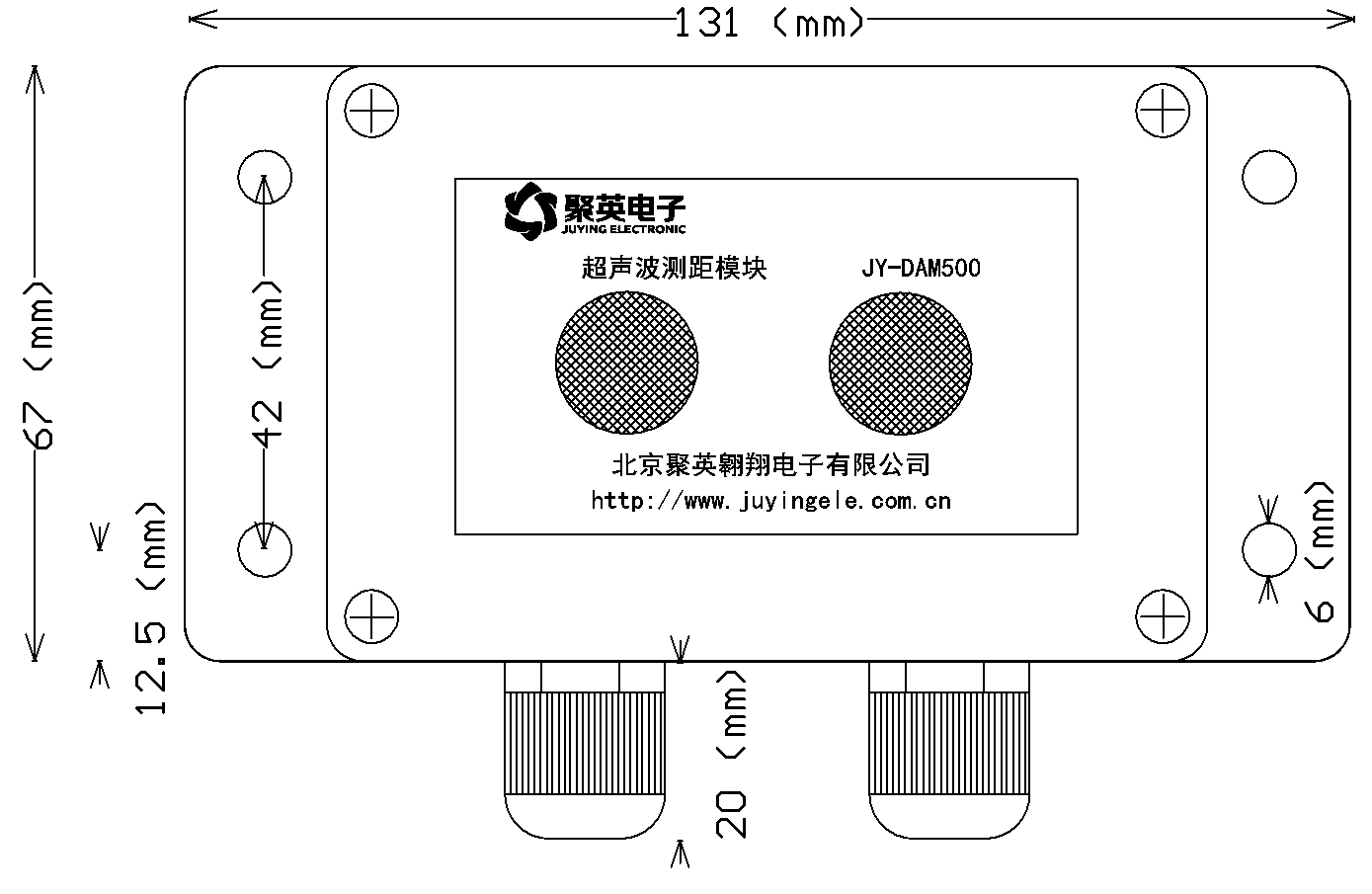

　　安装尺寸：
