一、产品介绍

1.1 产品概述

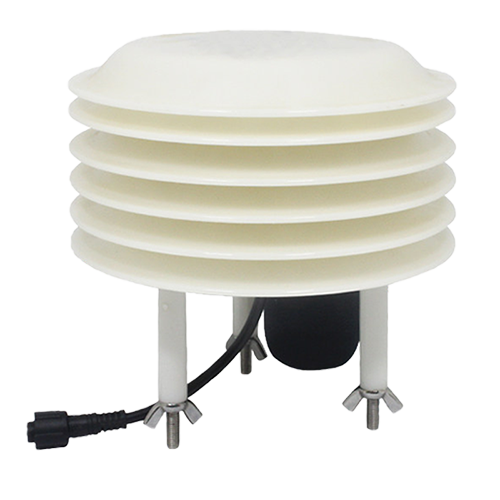

噪声传感器是一款高精度的声音计量器，量程可达 30dB~130dB， 满足日常检测需求，广泛应用于家庭、办公、车间、汽车测量、工业 测量等各种领域。

1.2  功能特点

●采用高灵敏度的电容式麦克风，信号稳定，精度高;

●测量范围广；

●使用方便、便于安装；

●通讯距离远；

●低功耗，寿命长；

●精度高、稳定性好；

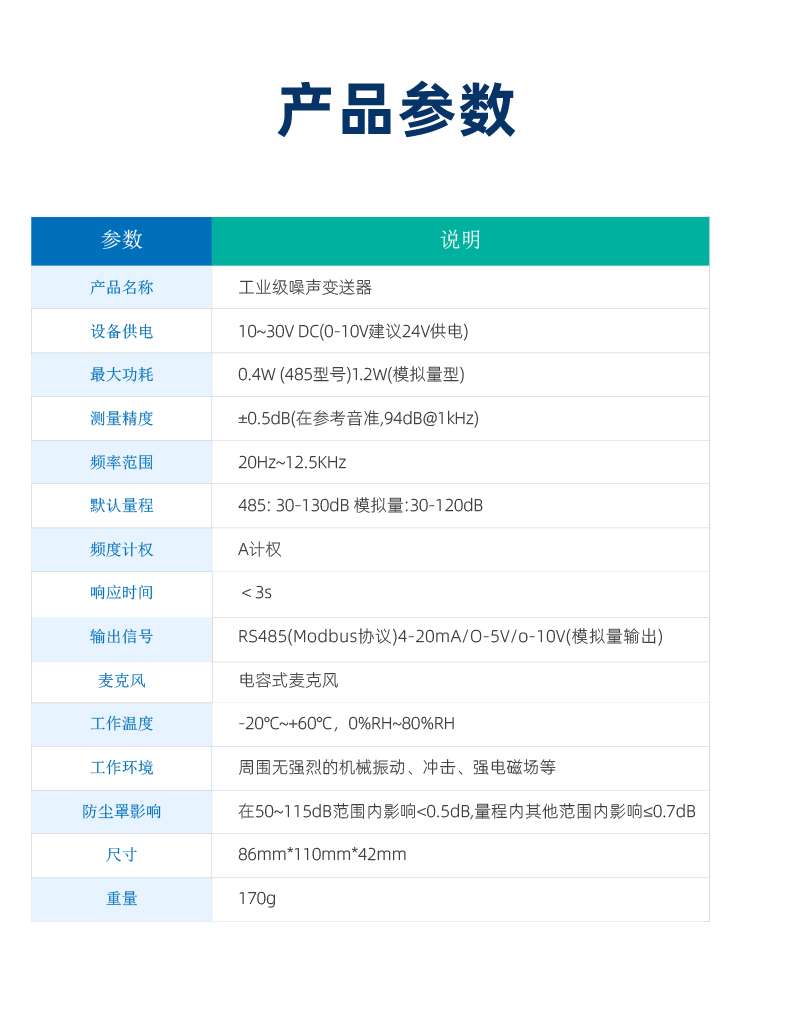

●供电：7~30V DC。二、主要参数

三、设备安装说明

3.1  设备安装前检查

设备清单：

■变送器设备 1 台

■安装螺丝 2 个、膨胀塞 2 个（王字壳）

■合格证、保修卡、接线说明等

■USB 转 485（选配）

■485 终端电阻（选配）

3.2 接口说明

宽电压电源输入 7~30V 均可。485 信号线接线时注意 A/B 两条 线不能接反，总线上多台设备间地址不能冲突。

3.3  电气接线

3.4 现场布线说明

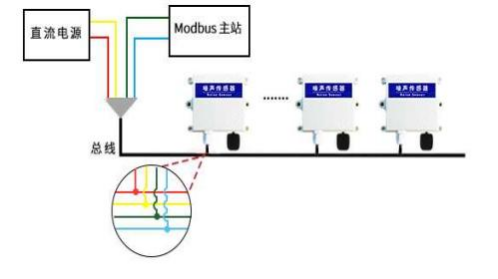

多个 485 型号的设备接入同一条总线时，现场布线有一定的要求， 具体如下图所示。

3.5  安装方式

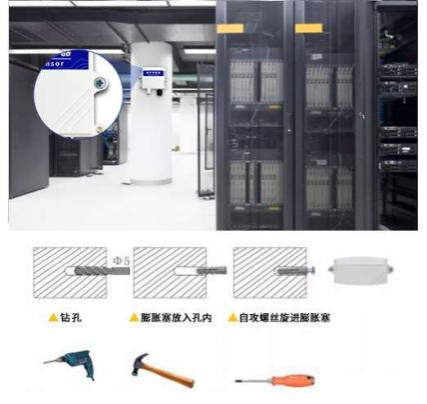

3.5.1  王字壳安装

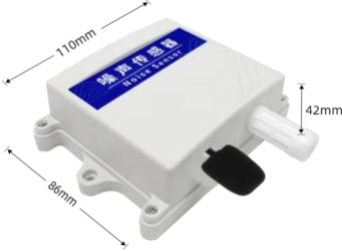

3.5.2  安装尺寸

3.5.3  注意事项

①用户不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损 坏。

②尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、 电机等，安装、拆卸变送器时必须先断开电源，禁变送器内有水进入 可导致不可逆转变化。

③防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温 度环境下长期使用、 严防冷热冲击。

四、常见问题与解决方法

4.1  设备无法连接到 PLC  或电脑

答：

可能的原因有：

1)电脑有多个 COM 口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为 1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在 200ms 以上。

5)485 总线有断开，或者 A、B 线接反。

6)设备数量过多或布线太长，应就近供电，加 485 增强器，同时增 加 120 Ω终端电阻。

7)USB 转 485 驱动未安装或者损坏。

8)设备损坏。

4.2 变送器输出数据跳动

答：传感器与采集器之间距离过长，造成信号紊乱。

4.3 模拟量输出达不到最大值

答：测量传感器端电压是否大于 7V ，且信号线不要太长。
