风速传感器

4-20MA/0-10V | LED显示 | 高灵敏度 | 数据精准

风速传感器，聚碳酸酯外壳，高精度测量，量程范围广，气象专用，采用进口轴承，阻力更小，数据更精确适用于气象、海洋、农田等场合风向监测

供电说明：DC 7-30V 输出信号：RS485/4-20mA/0-5VDC/0-... 测量范围：0-30m/s 通讯协议：Modbus RTU 安装方式：支架安装

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品介绍

1、产品概述

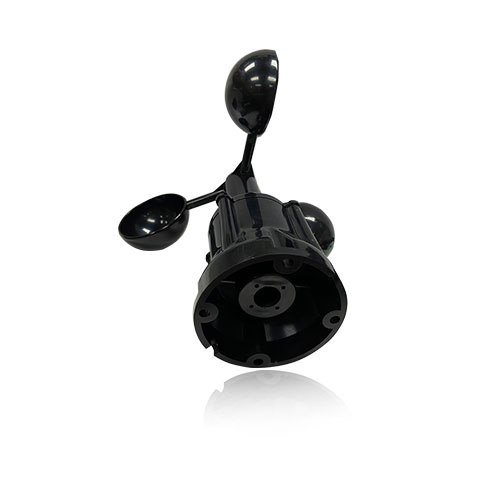

风速传感器是利用风量产生的转速不同产生的频率信号进行采集，通过高精度数字芯片运算得出结果，顶部采用三杯式测量，风杯选用碳纤维材料，强度高，质量轻，可广泛应用农业、气象、海洋、实验室等领域。

本设备采用光电隔离RS485通讯，抗干扰能力更强。

2、功能特点

l 量程0-30m/s，分辨率0.01m/s ;

l 采用进口轴承，阻力更小，数据更精确；

l 高强度碳纤维外壳，强度更高；

l DC7-30V宽压供电；

l RS485通讯光电隔离；

l 支持标准Modbus RTU协议；

l 长寿命、高精度、高重复性、高稳定性；

l 0-255设备地址可通过软件设置；

l 输出方式：RS485、0-5V、0-10V、4-20MA（可选）

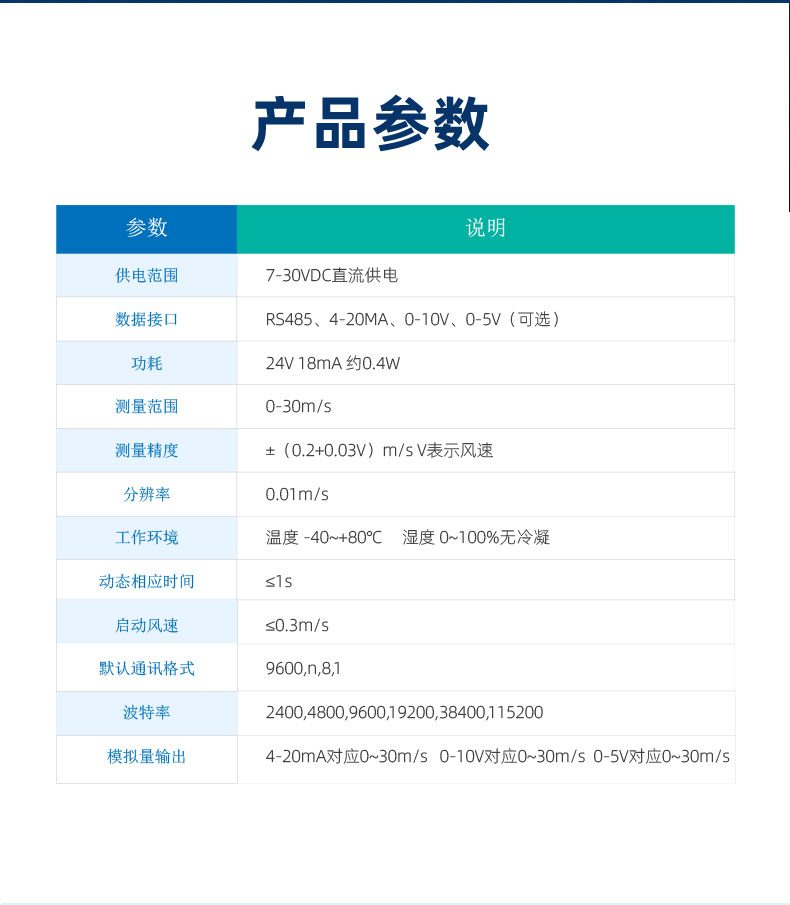

二、主要参数

参数	说明
供电范围	7-30VDC直流供电
数据接口	RS485、4-20mA、0-10V、0-5V（可选）
功耗	24V 18mA 约0.4W
测量范围	0-30m/s
测量精度	±（0.2+0.03V）m/s V表示风速
分辨率	0.01m/s
工作环境	温度 -40~+80℃ 湿度 0~100%无冷凝
动态相应时间	≤1s
启动风速	≤0.3m/s
默认通讯格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400,115200
模拟量输出	4-20mA对应0~30m/s 0-10V对应0~30m/s 0-5V对应0~30m/s
接线顺序	RS485	4-20MA
	红+ 黄- 绿A 蓝B	红+ 黄- 绿AO 蓝GND

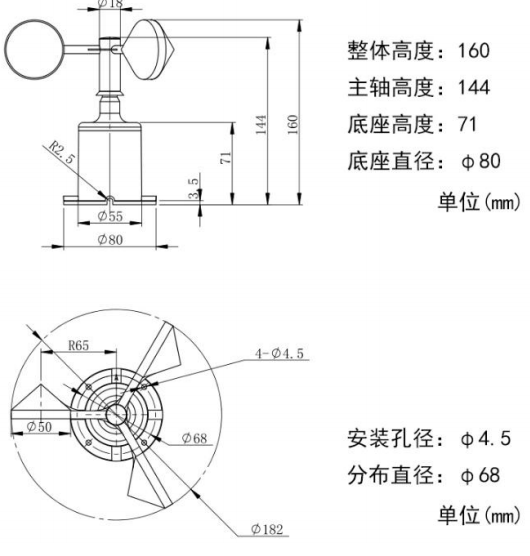

尺寸	见下图
重量	140g

三、开发资料说明

1、Modbus寄存器说明

寄存器地址表：

寄存器名称	支持指令码	寄存器地址	说明
模拟量数据
风速数据	04：只读寄存器	0	uint16_t类型数据返回为020B即为5.23m/s
风速数据	03：保持寄存器	300	uint16_t类型数据返回为020B即为5.23m/s
配置参数
通信波特率	06：写寄存器指令	1000	见下表波特率数值对应表，默认为0，支持0-5。
偏移地址	06：写寄存器指令	1002	设备地址=偏移地址

通讯格式查询表

字节位数	定义	说明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校验	0：无校验 1：偶校验(Even) 2：奇校验(Odd)
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令列表

查询数据	RTU格式(16进制发送)	描述
查询风速数据	FE 04 00 00 00 01 25 C5	查询0寄存器
返回数据	FE 04 02 02 0B ED 83	返回020B=5.23m/s（举例）

查询风速数据	FE 03 01 2C 00 01 50 30	查询300寄存器
返回数据	FE 03 02 02 0B EC F7	返回020B=5.23ppm（举例）

修改地址	RTU格式(16进制发送)	描述
查询地址	FE 04 03 E8 00 01 A5 B5	查询当前地址
返回数据	FE 04 02 00 02 2C E5	当前地址为02（举例）

修改地址	FE 06 03 EA 00 02 3D B4	修改地址为02（举例）
返回数据	FE 06 03 EA 00 02 3D B4	已修改为02

4、指令详解

风速查询

获取到的数据与实际值之间的关系为：实际值=返回值*0.01

FE 04 00 00 00 01 25 C5

字段	含义	备注
FE	设备地址	广播通讯
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的风速寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16	校验码

模拟返回信息：

FE 04 02 02 0B ED 83

字段	含义	备注
FE	设备地址	广播通讯
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
02 0B	查询的AD字	风速值=0x020B = 5.23m/s
ED 83	CRC16	校验码

修改地址

FE 06 03 EA 00 02 3D B4

字段	含义	备注
FE	设备地址	广播通讯
06	06指令	写寄存器指令
03 EA	起始地址	修改风速地址的寄存器地址
00 02	设置地址	要设置的地址
3D B4	CRC16	校验码

返回信息：

FE 06 03 EA 00 02 3D B4

字段	含义	备注
FE	设备地址	广播通讯
06	06指令	写寄存器指令
03 EA	起始地址	修改风速地址的寄存器地址
00 02	设置地址	要设置的地址
3D B4	CRC16	校验码

四、常见问题与解决方法

（1）485设备与上位机不能通讯

答：检查接线是否错误，可使用广播地址254通讯尝试。

（2）模拟量输出设备与显示差异较大

答：确认数据换算关系，一般4mA对应0，20mA对应上限。

（3）变送器输出数据跳动

答：传感器与采集器之间距离过长，造成信号紊乱。

（4）模拟量输出达不到最大值

答：测量传感器端电压是否大于12V，且信号线不要太长。
