雨雪传感器

一、产品介绍

1、产品概述

雨雪传感器是测量室外或自然界是否降雨或降雪的测量设备。可 广泛应用于环 境、温室、养殖、建筑、楼宇等雨雪有无的测量，安 全可靠，外观美观，安装方便。

2、产品特点

l DC7-30V 宽压供电；

l 雨雪检测

l RS485 和继电器开关量输出

l 自动加热功能

l 传感器灵敏度可调节

l 报警延时可设置

l 长寿命、高精度、高重复性、高稳定性；

l IP68 级别防尘防水。

3、产品功能

l 支持 RS485 通讯；

l 支持标准 Modbus RTU 协议；

l 0-255 设备地址可通过软件设置；

l 支持波特率：2400,4800,9600, 19200,38400, 115200(默认 9600)。

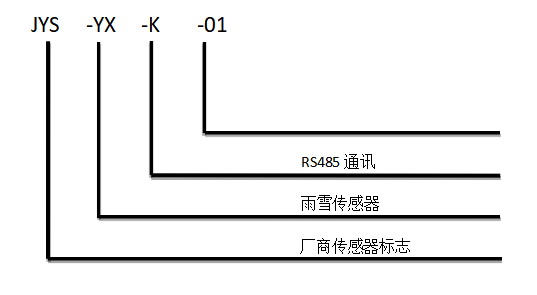

4、型号说明

 二、主要参数

三、接口说明

1 、RS485 接线

四、通讯接线说明

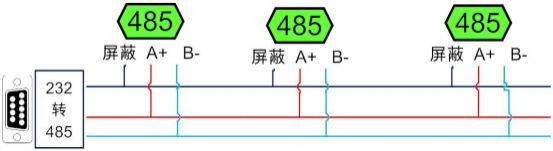

1 、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境 建议使用有源带隔离的转换器) ，转换后 RS485 为 A 、B 两线，A 接 板上 A 端子，B 接板上 B 端子，485 屏蔽可以接隔离地。

若设备比较多建议采用双绞屏蔽线，采用链型网络结构，在 485 总线的头尾两端的信号线 AB 之间各并联一个 120R 电阻。

五、开发资料说明

1 、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存 器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址：http://www.juyingele.com.cn/software/software/Modbus%20POLL 软件及使用教程.rar

2 、Modbus 寄存器说明

寄存器地址表：

功能码04  输入寄存器

功能码03 保持寄存器

备注：

① ：对 Modbus 的定义说明为准。

PLC 例程下载地址：

https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址：

http://www.juyingele.com.cn/software/software/第三方组态例程.rar

② ：波特率及校验位

串口 1 保持寄存器地址 1000

3、指令列表

4、指令详解

雨雪状态查询

获取到的数据与实际值之间的关系为：实际值=返回值

FE 04 00 00 00 01 25 C5

模拟返回信息：

FE 04 02 00 01 6CE4

修改地址

FE 06 03 EA 00 02 3D B4

返回信息：

FE 06 03 EA 00 02 3D B4

六、测试软件说明

1 、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔 DAM 调试软件使用教程.rar

2 、软件界面

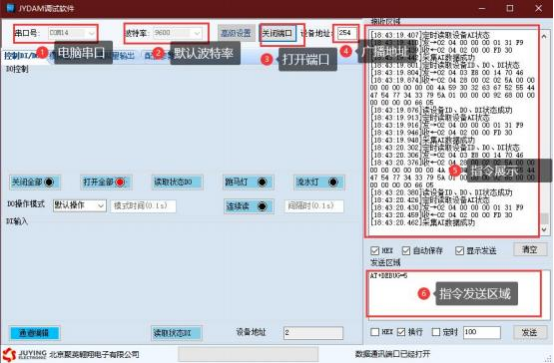

JYDAM 调试软件：

通讯测试

1   选择设备当前串口号；

2   选择默认波特率 9600；

3   打开端口：

4   右侧有接收指令，即通讯成功。

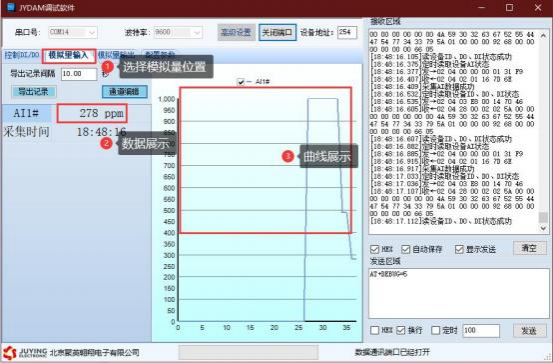

3、模拟量数据输入说明

1   选择模拟量输入；

2   下方可以直接查看数据大小和实时曲线。

七、参数及工作模式配置

1 、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=偏移地址。

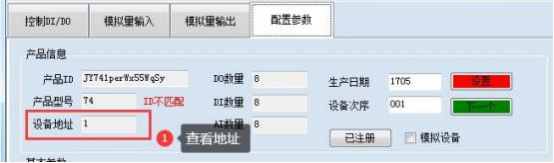

1.2 、设备地址的读取

设备正常通讯后，初始设备地址写入254 ，然后点击软件上方“配置参数 ” 即可读到设备的当前地址。

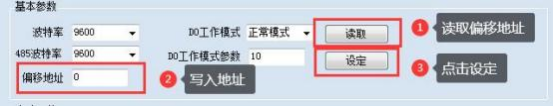

1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的 偏移地址进行读取或设置。

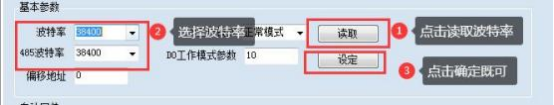

2 、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

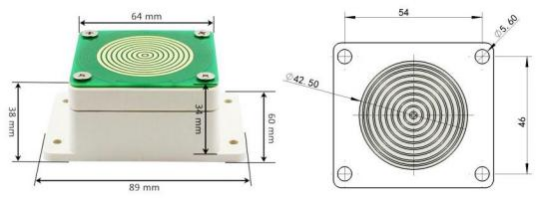

八、安装尺寸

九、常见问题与解决方法

（1）485 设备与上位机不能通讯

答：检查接线是否错误，可使用广播地址 254 通讯尝试。
