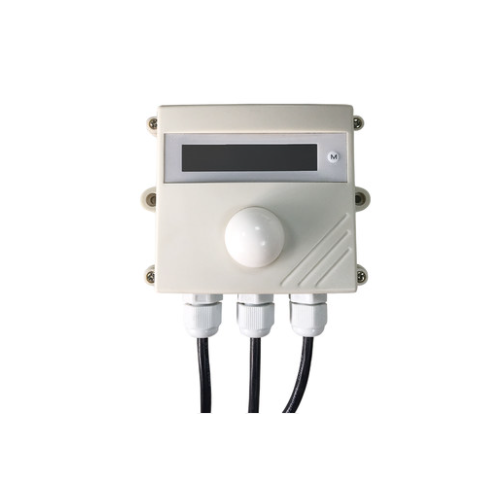

产品特点

　　DC7-40V宽压供电;

　　RS485通讯隔离接口;

　　支持标准modbus RTU协议

　　产品功能

　　二氧化碳采集;

　　温湿度采集

　　光照度采集;

　　变送模拟量输出;

　　支持波特率：2400,4800,9600,19200,38400。

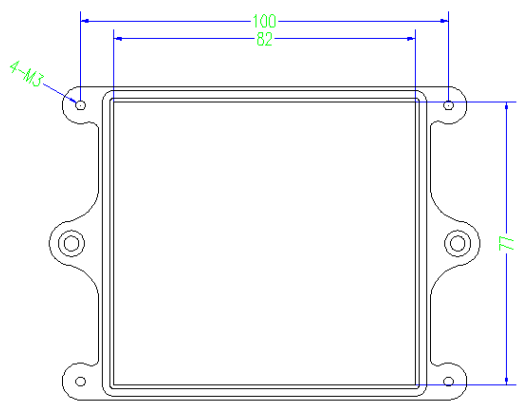

　　产品型号

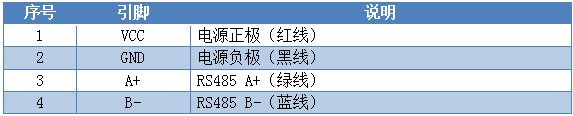

　　引脚说明

　　通讯接线说明

　　1、接线方式

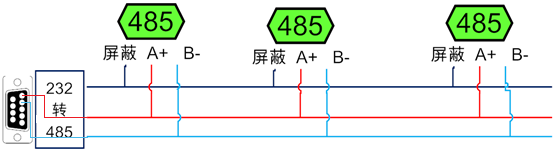

　　2、RS485级联接线方式

　　电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

　　测试软件说明

　　1、软件下载

　　http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)

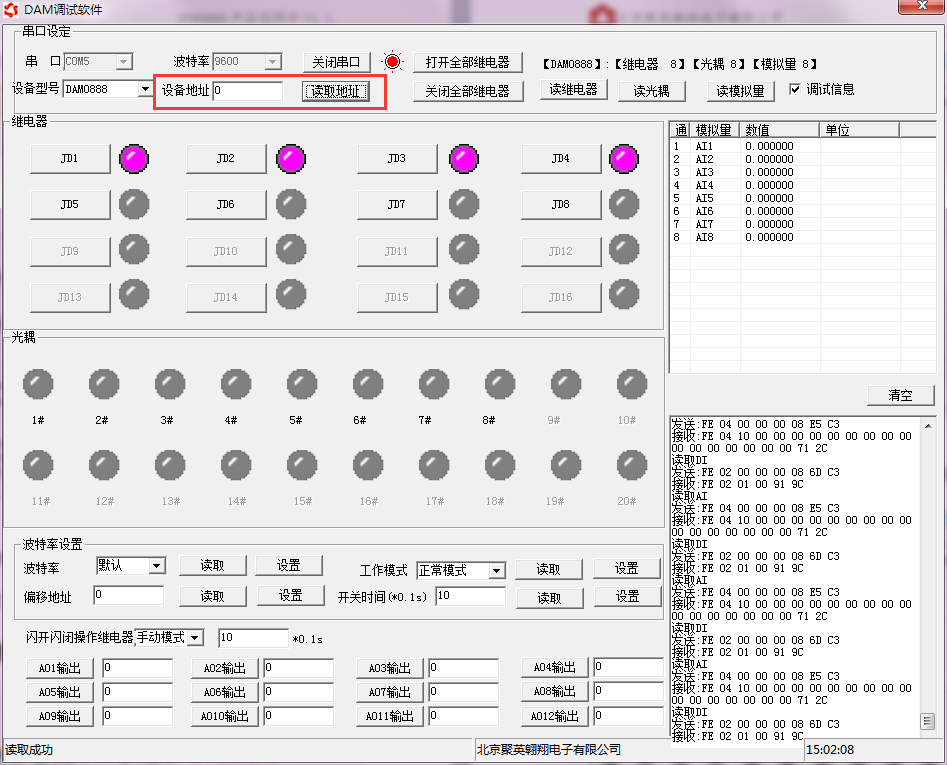

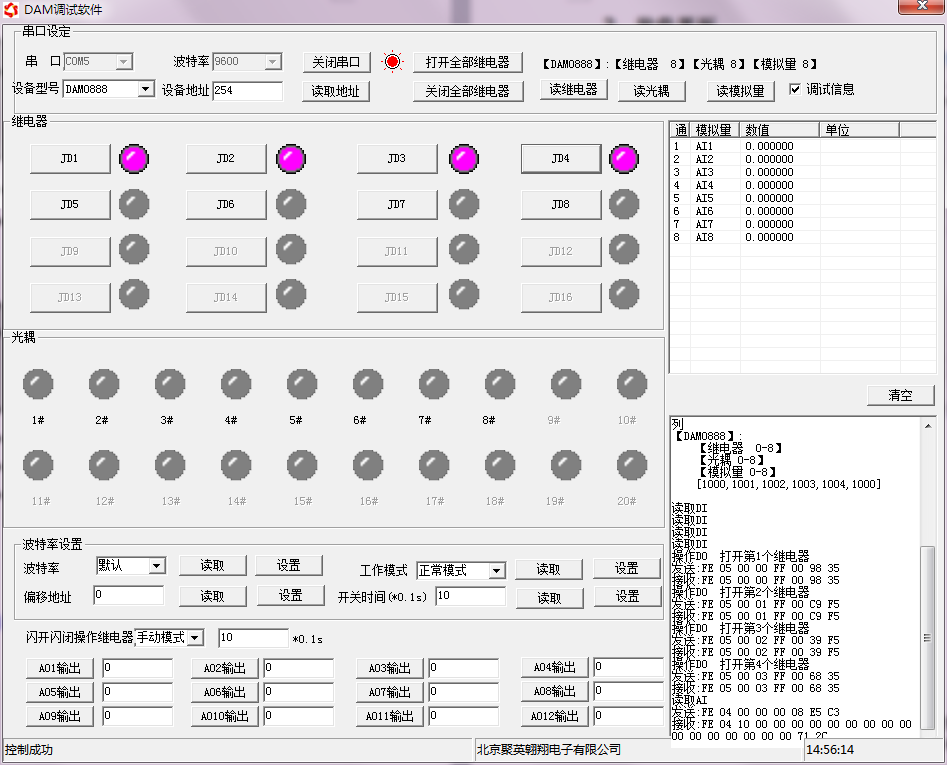

　　2、软件界面

　　软件功能

　　l 继电器状态查询

　　l 继电器独立控制

　　l 模拟量读取

　　l 开关量状态查询

　　l 调试信息查询

　　l 工作模式的更改

　　l 偏移地址的设定

　　l 继电器整体控制

　　3、通讯测试

　　①选择设备当前串口号，打开串口;

　　②选择对应的产品型号;

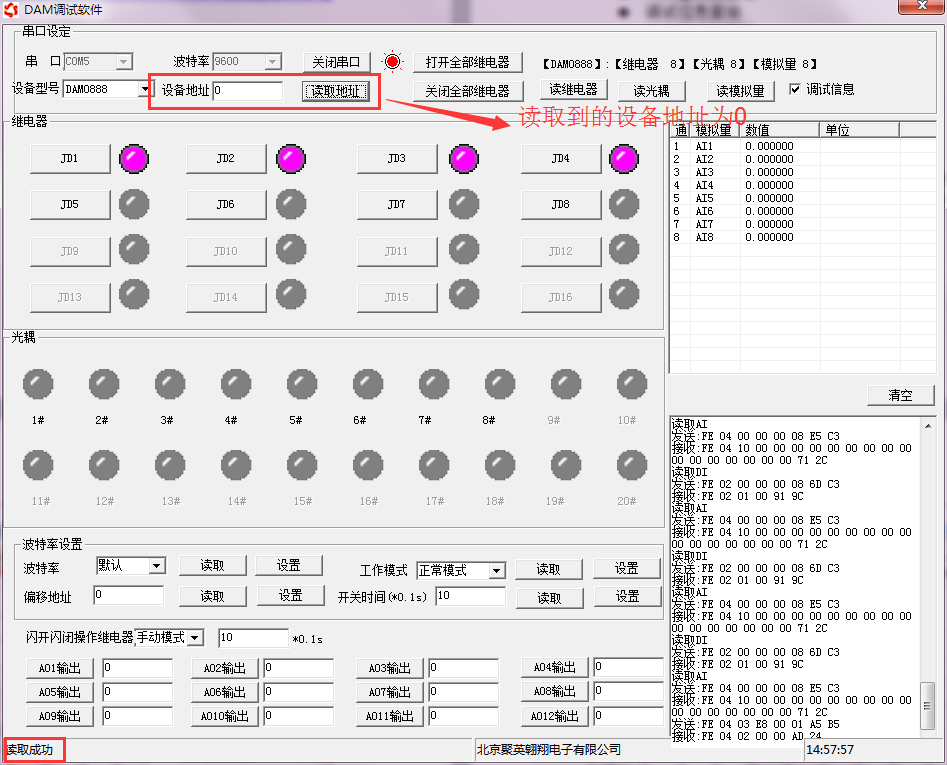

　　③设备地址修改为254，点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

　　参数设置

　　1、设备地址

　　1.1、设备地址的介绍

　　DAM系列设备地址默认为0，使用广播地址为254进行通讯，用0无法通讯。

　　设备地址=拨码开关地址+偏移地址。

　　注意：本设备没有拨码开关的设备，所以设备地址=偏移地址。

　　1.2、设备地址的读取

　　设备正常通讯后，初始设备地址写入254，然后点击软件上方“读取地址”即可读到设备的当前地址。

　　1.3、偏移地址的设定与读取

　　点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

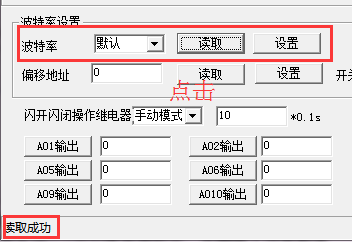

　　1.4、波特率的读取与设置

　　点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

　　开发资料说明

　　1、通讯协议说明

　　本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

　　2、Modbus寄存器说明

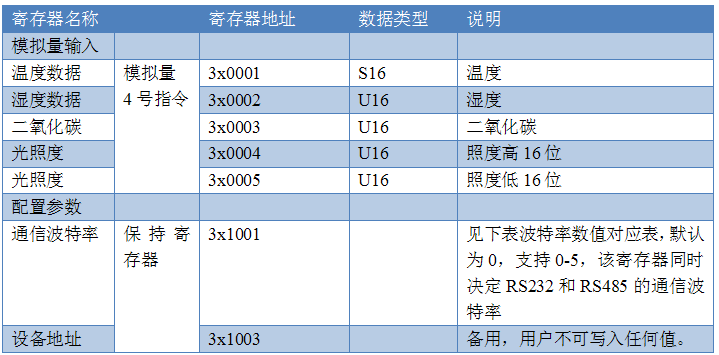

　　线圈寄存器地址表：

　　波特率数值对应表

　　3、指令生成说明

　　应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

　　注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

　　指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器0001的读写操作。

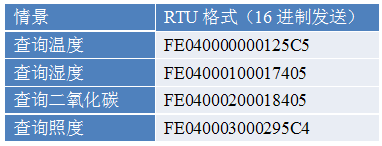

　　4、指令列表

　　5、指令详解

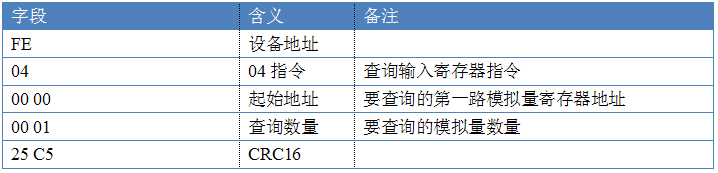

　　1：温度查询

　　查询温度

　　FE040000000125C5

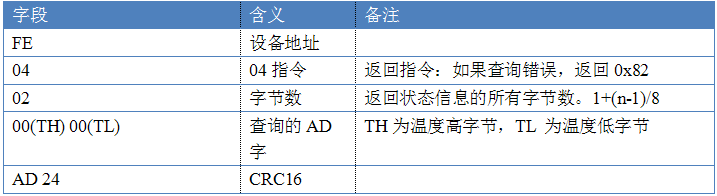

　　返回信息：

　　FE 04 02 00 00 AD 24

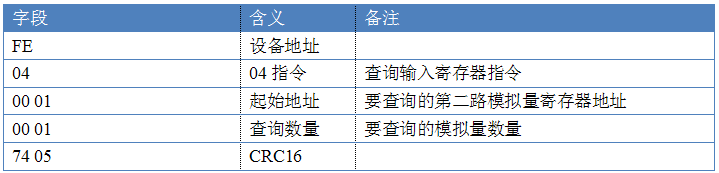

　　2：湿度查询

　　查询湿度

　　FE04000100017405

　　返回信息：

　　FE 04 02 00 00 AD 24

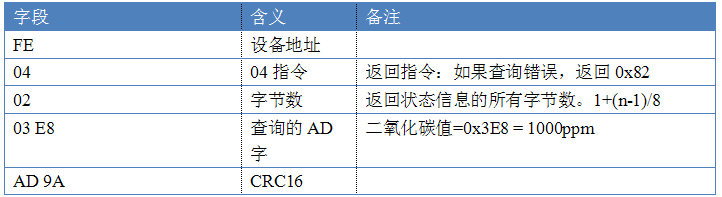

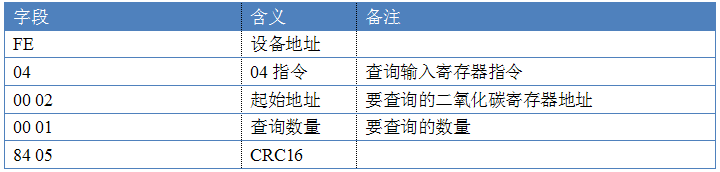

　　3：二氧化碳查询

　　查询二氧化碳

　　FE04000200018405

　　返回信息：

　　FE 04 0203 E8 AD9A

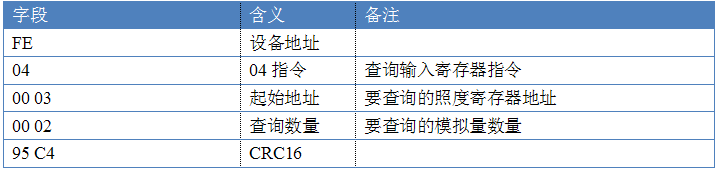

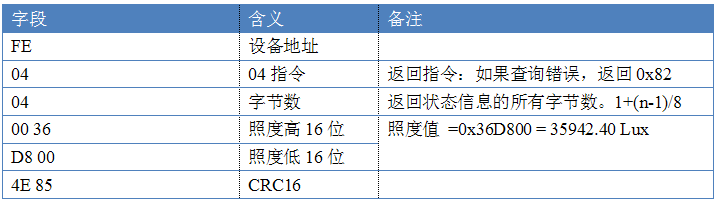

　　4：照度查询

　　查询照度

　　FE040003000295C4

　　模拟返回信息：

　　FE 04 04 00 36 D8 00 4E 85
