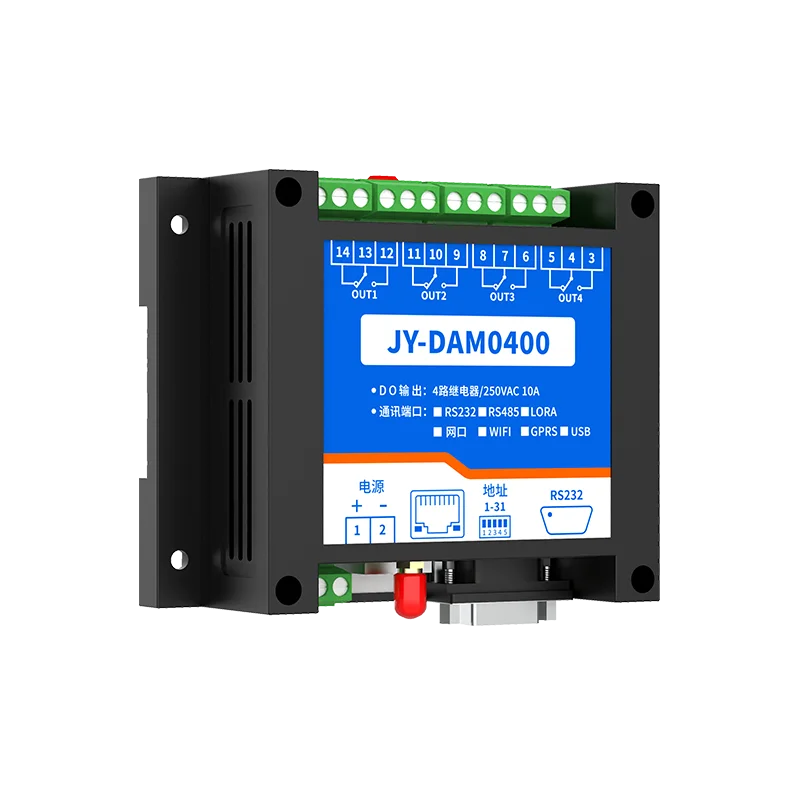

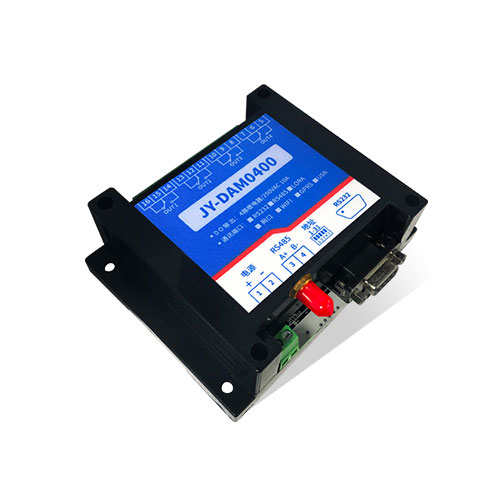

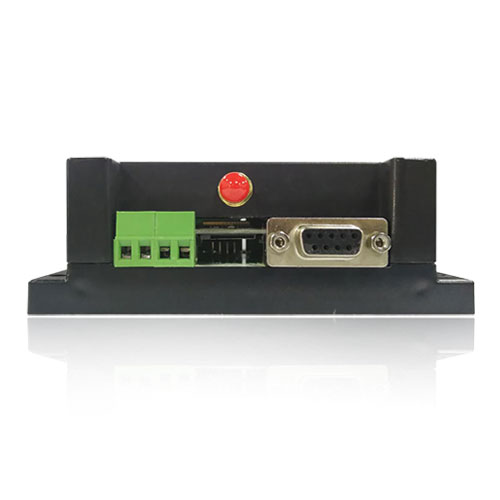

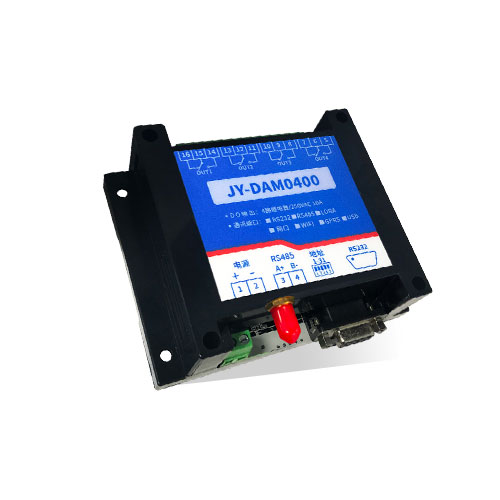

DAM0400 设备是我 公 司 云系列设备 中 网络版 的一种 ,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。
l 供电电压 DC7-40V;
l 继电器输出触点隔离;
l 通讯接口支持无线 WIFI+RJ45 以太网口;
l 设备默认 IP 为 192.168.16.254;
l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);
l 通信波特率:2400,4800,9600, 19200,38400;
l 通信协议:支持标准modbus RTU/TCP 协议;
l 支持用户二次开发。
l 四路继电器控制;
l 可实现远距离操控;
l 支持局域网和外网控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透传、力控、组态王、Modbus tcp 连接;
l 具有闪开、闪断【点动】功能,可以自定义设置点动时间。
|
型号 |
modbus |
RJ45 |
WIFI |
GSM |
继电器 |
|
DAM0400-WIFI+网口 |
● |
● |
4 |
|

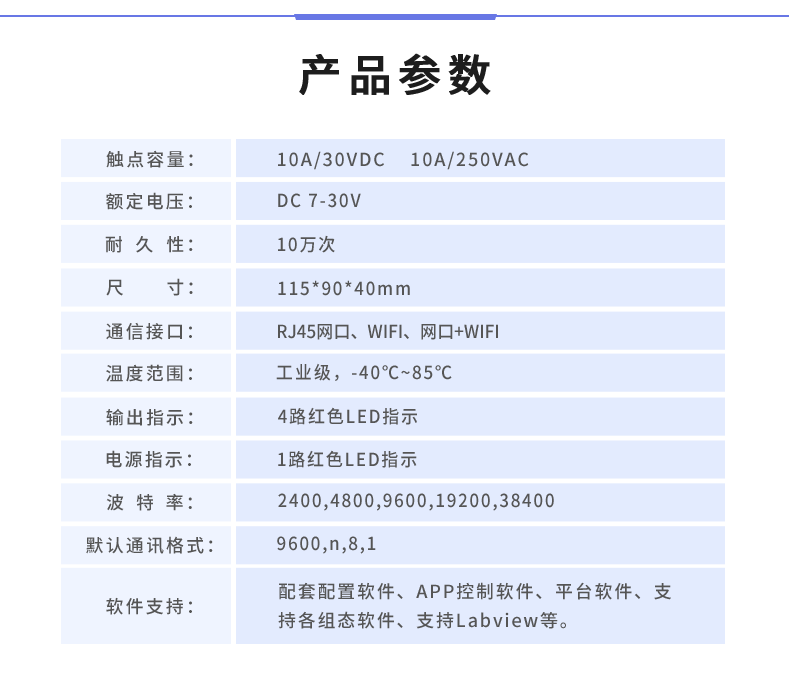

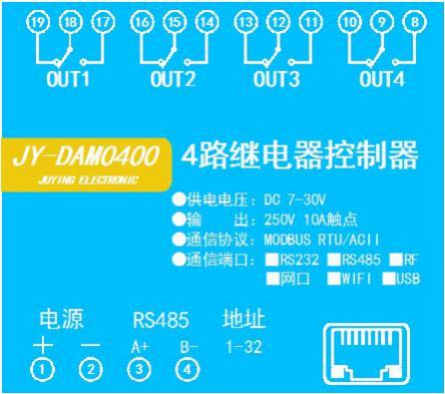

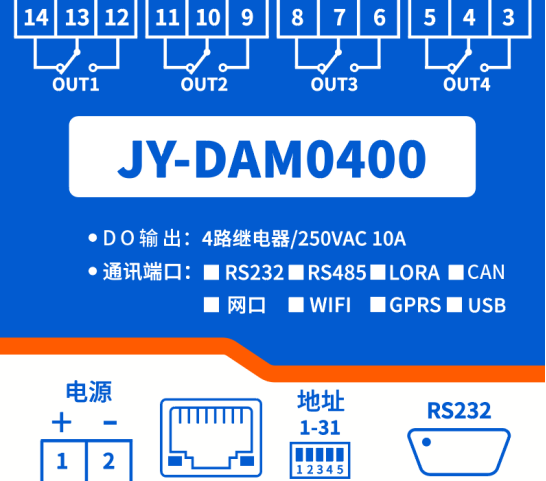

参数 |
说明 |
|
触点容量 |
10A/30VDC 10A/250VAC |
|
耐久性 |
10万次 |
|
通讯接口 |
WIFI+RJ45以太网口 |
|
网口参数 |
默认10M |
|
默认IP:192.168.1.232 |
|
|
默认端口号:10000 |
|
|
默认工作模式:TCP Server |
|
|
复位操作:长按复位按键12s |
|
|
WIFI参数 |
默认AP名称:JY_**(**代表随机数字字母组合) |
|
AP默认IP:192.168.10.1 |
|
|
默认端口:10000 |
|
|
默认工作模式:TCP Server |
|
|
复位操作:长按复位按键6s |
|
|
额定电压 |
DC 7-30V |
|
电源指示 |
1路红色LED指示(不通信时常亮,通信时闪烁) |
|
输出指示 |
4路红色LED指示 |
|
温度范围 |
工业级,-40℃~85℃ |
|

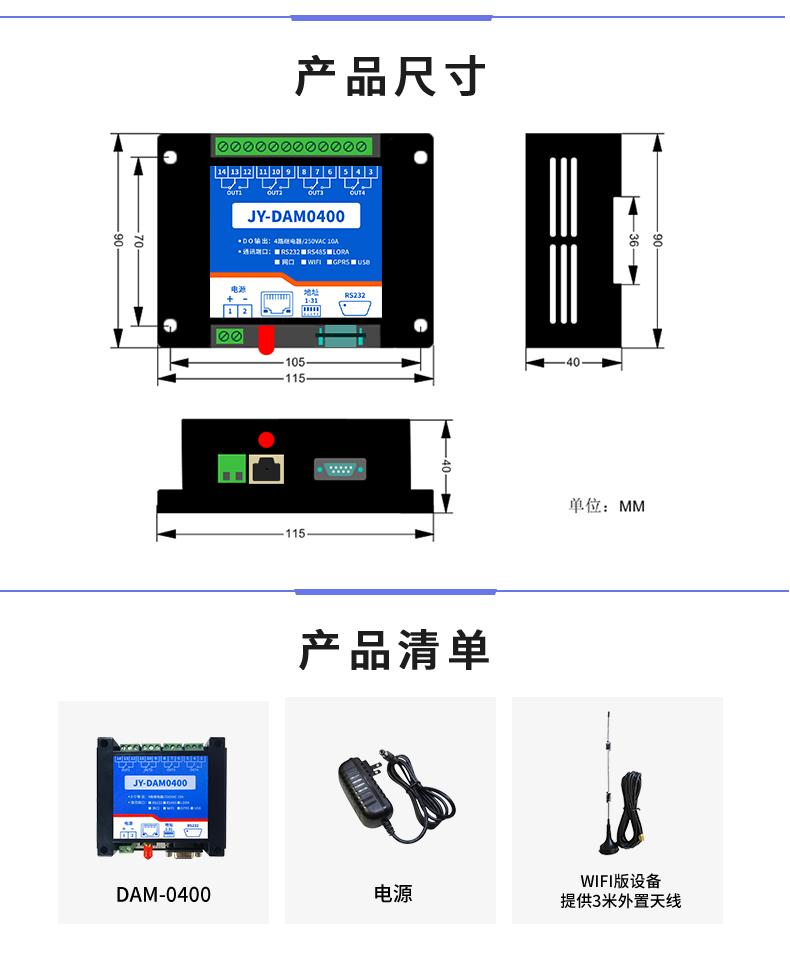

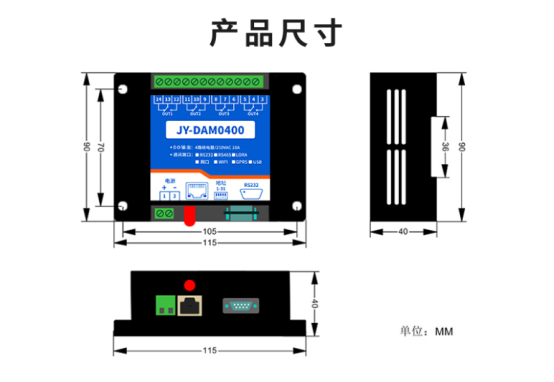

尺寸 |
115*95*41mm |
|
重量 |
200g |
|
默认通讯格式 |
9600,n,8,1 |
|
波特率 |
1200,2400,4800,9600,19200,38400,57600,115200 |
|
软件支持 |
配套配置软件、app控制软件,平台软件; |

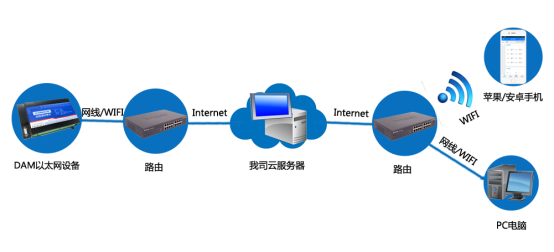

设备使用基于 Internet广域网进行远程通讯,通过配置参数面向我司云服务器 ems.jydtu.com,端口号 60001 进行通讯。

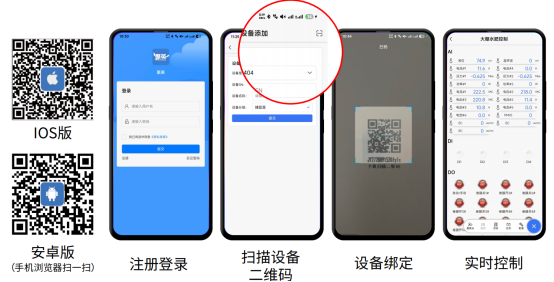

1、扫码下载安装软件,注册账号,扫码添加设备。

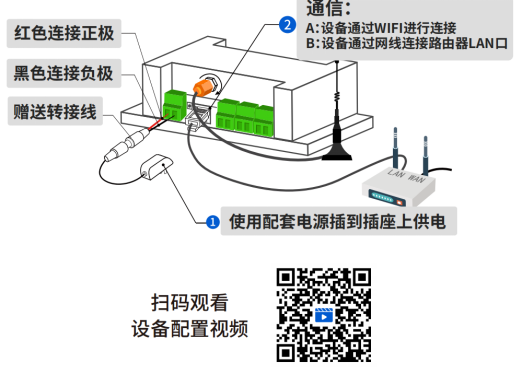

2、选择WIFI或网口通讯方式

3、WIFI网口配置手册
下载地址:https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf



聚英云平台为我公司开发的一款物联网云平台,平台包含手机APP软件和WEB版平台,其中手机APP软件包含Android、IOS两大类,平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA、0-10V、0-5V)采集、开关量采集等服务,极大方便了用户的需求。

电脑端WEB平台地址:https://www.juyingiot.com/web/std/manager/#/
云系列设备支持二次开发,有两种方式:
一:是设备直接面向用户自己得的服务器地址或第三方服务器,提供设备的通讯协议和指令,服务器端通讯流程说明。用户需要独立开发服务器端软件,app小程序等前端平台软件;
二:调用我司云平台API接口,用户只需要开发前端软件例如小程序,app,WEB平台,PC端软件等,可以减少80%的工作量和难度。

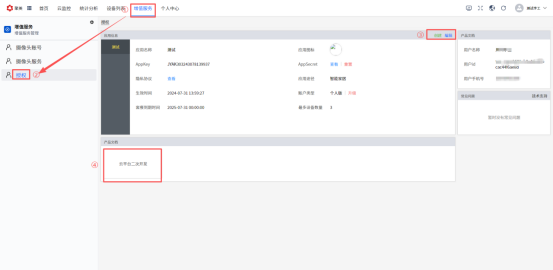

调用API接口开发需要通过WEB平台后台进行自主授权申请。

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);
闪开模式:对继电器每操作一次,继电器则闭合 1 秒(实际时间【单位秒】=设置数字*0. 1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开 1.秒(时间可调)后自行闭合;
本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15
|
指令码 |
含义 |
|
1 |
读线圈寄存器 |
|
5 |
写单个线圈 |
|
15 |
写多个线圈寄存器 |
线圈寄存器地址表:
|
寄存器名称 |
寄存器地址 |
说明 |
|
|
线圈控制 |
|||
|
线圈 1 |
写线圈 1 号指令码 |
0x0001 |
第一路继电器输出 |
|
线圈 2 |
0x0002 |
第二路继电器输出 |
|
|
线圈 3 |
0x0003 |
第三路继电器输出 |
|
|
线圈 4 |
0x0004 |
第四路继电器输出 |
|
|
配置参数 |
|||
|
通信波特率 |
保持寄存器 |
4x1001 |
见下表波特率数值对应表,默认为 0,支持 0-5 ,该寄存器同时决定 RS232 和RS485 的通信波特率 |
|
备用 |
4x1002 |
备用,用户不可写入任何值。 |
|
|
偏移地址 |
4x1003 |
设备地址=偏移地址+拨码开关地址 |
|
|
工作模式 |
4x1004 |
用户可以使用,存储用户数据 |
|
|
延迟时间 |
4x1005 |
用户可以使用,存储用户数据 |
|
备注:
① :Modbus 设备指令支持下列Modbus 地址:
00001 至 09999 是离散输出(线圈) 10001 至 19999 是离散输入(触点)
30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)
采用5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0 开始,如 00001 对应 0000。
波特率数值对应表
|
数值 |
波特率 |
|
0 |
9600 |
|
1 |
2400 |
|
2 |
4800 |
|
3 |
9600 |
|
4 |
19200 |
|
5 |
38400 |
③ :继电器状态,通过 30002 地址可以查询,也可以通过 00001---00002 地址来查询,但控制只能使用 00001---00002 地址。
30002 地址数据长度为 16bit 。最多可表示 16 个继电器。
对应结果如下:
|
Bit |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
继 电 器位置 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。
同理:光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002都对应到指定的硬件上。
寄存器地址按照 PLC 命名规则,真实地址为去掉最高位,然后减一。
|
情景 |
RTU 格式(16 进制发送) |
|
查询四路状态 |
FE 01 00 00 00 04 29 C6 |
|
查询指令返回信息 |
FE 01 01 00 61 9C |
|
控制第一路开 |
FE 05 00 00 FF 00 98 35 |
|
控制返回信息 |
FE 05 00 00 FF 00 98 35 |
|
控制第一路关 |
FE 05 00 00 00 00 D9 C5 |
|
控制返回信息 |
FE 05 00 00 00 00 D9 C5 |
|
控制第二路开 |
FE 05 00 01 FF 00 C9 F5 |
|
控制第二路关 |
FE 05 00 01 00 00 88 05 |
|
控制第三路开 |
FE 05 00 02 FF 00 39 F5 |
|
控制第三路关 |
FE 05 00 02 00 00 78 05 |
|
控制第四路开 |
FE 05 00 03 FF 00 68 35 |
|
控制第四路关 |
FE 05 00 03 00 00 29 C5 |
控制 1 路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
05 |
05 指令 |
单个控制指令 |
|
00 00 |
地址 |
要控制继电器寄存器地址 |
|
FF 00 |
指令 |
继电器开的动作 |
|
98 35 |
CRC16 |
前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
05 |
05 指令 |
单个控制指令 |
|
00 00 |
地址 |
要控制继电器寄存器地址 |
|
FF 00 |
指令 |
继电器开的动作 |
|
98 35 |
CRC16 |
前 6 字节数据的CRC16 校验和 |
1. 继电器查询
查询4 路继电器
发送吗:FE 01 00 00 00 04 29 C6
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
01 |
01 指令 |
查询继电器状态指令 |
|
00 00 |
起始地址 |
要查询的第一个继电器寄存器地址 |
|
00 04 |
查询数量 |
要查询的继电器数量 |
|
29 C6 |
CRC16 |
前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
返回码:FE 01 01 00 61 9C
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
01 |
01 指令 |
返回指令:如果查询错误,返回 0x81 |
|
01 |
字节数 |
返回状态信息的所有字节数。1+(n-1)/8 |
|
00 |
查询的状态 |
返回的继电器状态(16 进制转为 2 进制,其中 1 代表吸合,0 代表断开)。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
|
61 9C |
CRC16 |
前 6 字节数据的CRC16 校验和 |
2. 闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
10 |
10 指令 |
查询输入寄存器指令 |
|
00 03 |
继电器地址 |
要控制的器地址 |
|
00 02 |
控制命令数量 |
要对继电的命令个数 |
|
04 |
字节数 |
控制信息命令的的所有字节数。1+(n-1)/8 |
|
00 04/00 02 |
指令 |
闪开闪闭指令 |
|
00 0A |
延时时间 |
00 0A 为十六进制换为十进制则为间隔时间 |
|
00 D8 |
CRC16 |
返回码:FE 10 00 03 00 02 A5 C7
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
10 |
10 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 03 |
设备地址 |
查询设备的地址 |
|
00 02 |
接收命令数 |
设备接受的命令个数 |
|
A5 C7 |
CRC16 |
校验位 |
3. 全开全关指令解析
全开发送码:FE 0F 00 00 00 04 01 FF 31 D2
全断发送码:FE 0F 00 00 00 04 01 00 71 92
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
0F |
0F 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 00 |
起始地址 |
|
|
00 04 |
控制数量 |
控制的继电器数量 |
|
01 |
字节数 |
发送命令字节数 |
|
FF (或 00) |
全开全关命令 |
FF 全开命令 00 全关命令 |
|
31 D2(或 71 92) |
CRC16 |
校验位 |
全断全开返回码:FE 0F 00 00 00 04 40 07
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
0F |
0F 指令 |
返回指令:如果查询错误,返回 0x82 |
|
00 00 |
起始地址 |
|
|
00 04 |
数量 |
返回信息的继电器数量 |
|
40 07 |
CRC16 |
校验位 |
