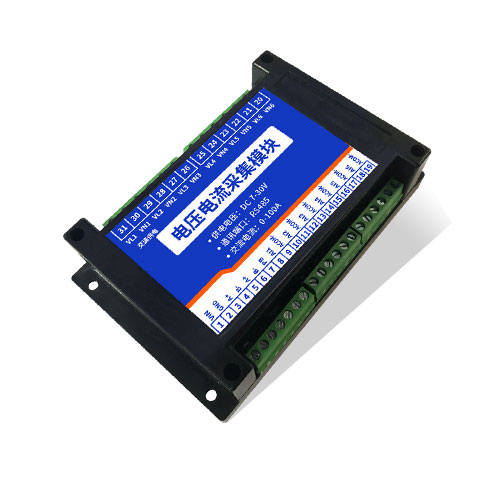

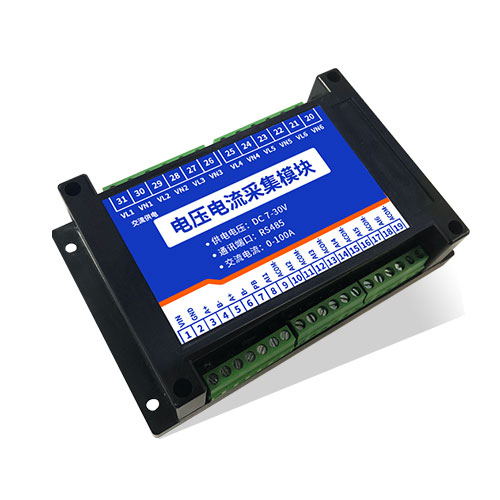

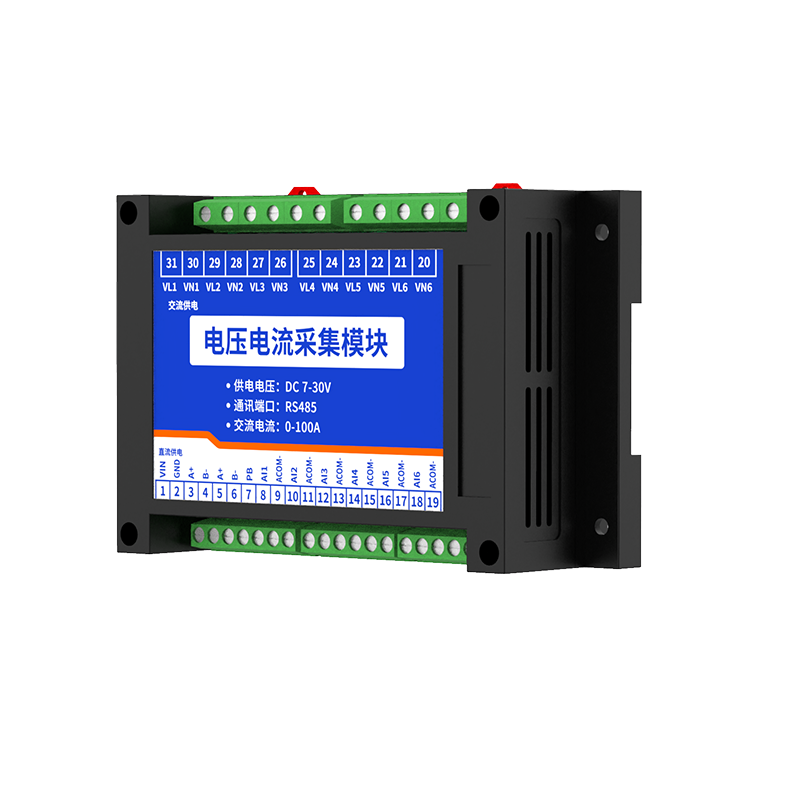

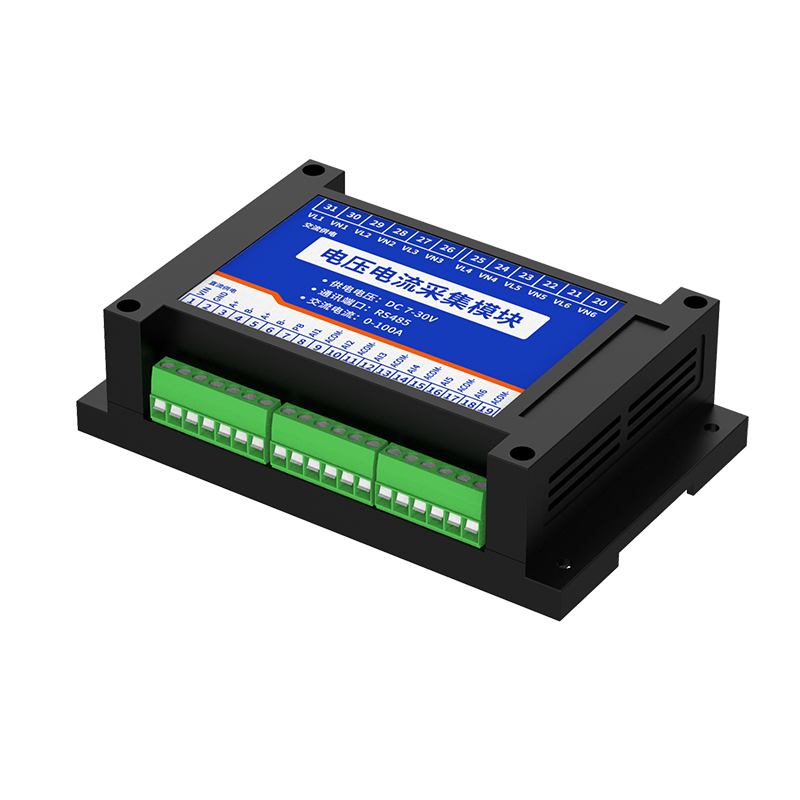

一、产品特点

DC7-30V宽压供电;AC220V;AC380V

电源接口采用防反接、自恢复保险、瞬态抑制二极管多重保护

通讯接口支持2路RS485，其中一路带光电隔离;

同时支持多种协议，Modbus RTU/TCP/ASCLL协议;

通信波特率：2400,4800,9600,19200,38400,115200(可以通过软件修改，默认9600);

3路交流电压采集;3路交流电流采集(需配电流互感器)。

有功功率，无功功率，视在功率，功率因数累积电量，频率等电参数输出。

二、产品功能

6路交流电压采集;

6路交流电流采集;

用电量统计;

功率因数计算;

有功功率、无功功率、视在功率显示：

支持波特率：2400,4800,9600,19200,38400,115200(可以通过软件修改，默认9600);

三、版本说明

型号	modbus	RS485	交流电压	交流电流
DAMAC0303-485	●	●	3	3
DAMAC0606-485	●	●	6	6

四、主要参数

参数	说明
数据接口	RS485
额定电压	DC7-30V宽压供电；AC220V；AC380V
电源指示	1路红色LED指示，通电常亮
通讯指示	1路红色LED，通讯时闪烁
信号输入指示	红色LED指示，输入常亮
交流电压	0~500V
交流电流	0~10A；0~30A；0~100A
采集精度	±0.5%
温度范围	工业级，-40℃～85℃
尺寸	1459441mm
重量	200g
默认通讯格式	9600,n,8,1
通讯协议	Modbus RTU/TCP/ASCLL
波特率	2400,4800,9600,19200,38400，115200
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等
安装方式	标准DIN导轨安装或者螺丝固定

五、接口说明

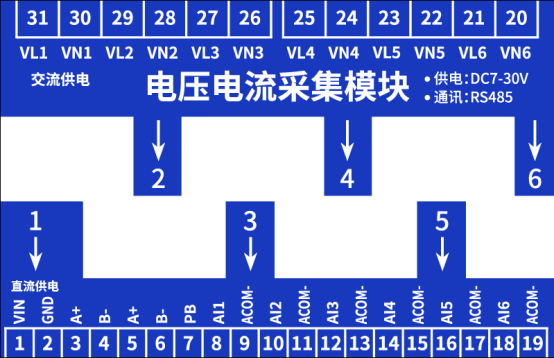

聚英电压电流采集模块接口说明

1、引脚说明

功能	序号	引脚	说明
供电DC 7-30V	1	VIN	电源正极
供电DC 7-30V	2	GND	电源负极
通讯接口	3	A+	485 A+接线引脚
	4	B-	485 B-接线引脚
	5	A+	485 A+接线引脚
	6	B-	485 B-接线引脚
	7	PB	485屏蔽线
外部互感器接线口	8	互感器1	第1路互感器输入，不分线序
	9	互感器1	第1路互感器输入，不分线序
	10	互感器2	第2路互感器输入，不分线序
	11	互感器2	第2路互感器输入，不分线序
	12	互感器3	第3路互感器输入，不分线序
	13	互感器3	第3路互感器输入，不分线序
	14	互感器4	第4路互感器输入，不分线序
	15	互感器4	第4路互感器输入，不分线序
	16	互感器5	第5路互感器输入，不分线序
	17	互感器5	第5路互感器输入，不分线序
	18	互感器6	第6路互感器输入，不分线序
	19	互感器6	第6路互感器输入，不分线序
交流电压采集接线口	20	电压1	VL1火线或相线，VN1为零线
	21	电压1	VL1火线或相线，VN1为零线
	22	电压2	VL2火线或相线，VN2为零线
	23	电压2	VL2火线或相线，VN2为零线
	24	电压3	VL3火线或相线，VN3为零线
	25	电压3	VL3火线或相线，VN3为零线
	26	电压4	VL4火线或相线，VN4为零线
	27	电压4	VL4火线或相线，VN4为零线
	28	电压5	VL5火线或相线，VN5为零线
	29	电压5	VL5火线或相线，VN5为零线
	30	电压6	VL6火线或相线，VN6为零线
	31	电压6	VL6火线或相线，VN6为零线
	交流采集1	交流采集1	需按照交流方向串入互感器中
	交流采集2	交流采集2	需按照交流方向串入互感器中
	交流采集3	交流采集3	需按照交流方向串入互感器中
	交流采集4	交流采集4	需按照交流方向串入互感器中
	交流采集5	交流采集5	需按照交流方向串入互感器中
	交流采集6	交流采集6	需按照交流方向串入互感器中

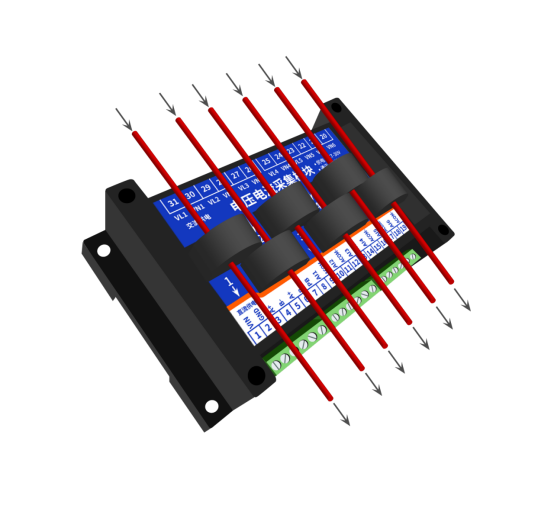

2、电流接线示意图

电压电流采集模块接线示意图

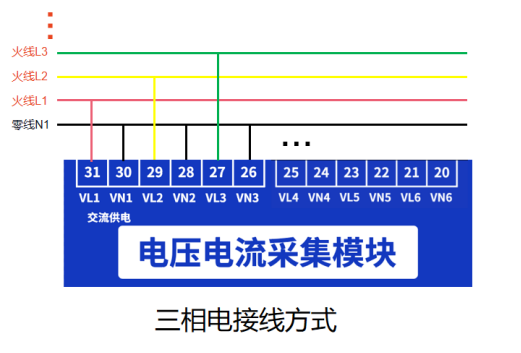

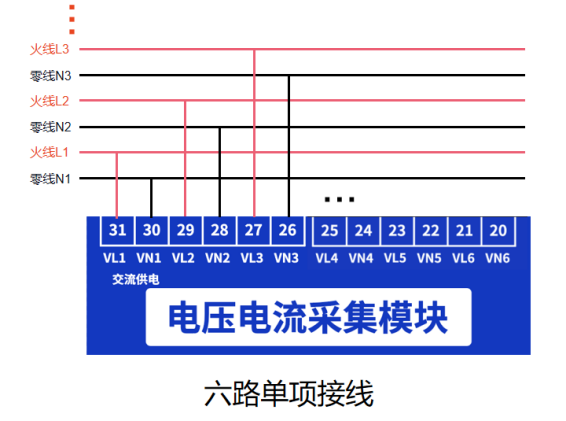

3、电压接线示意图

电压电流采集模块电压接线示意图

六、通讯接线说明

1、RS485级联接线方式

电压电流采集模块485接线示方式

电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

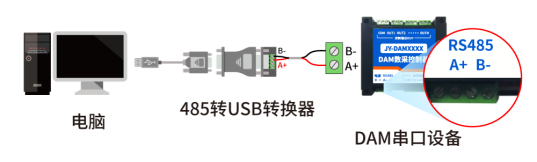

2、USB转485接线

七、测试软件说明

1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar

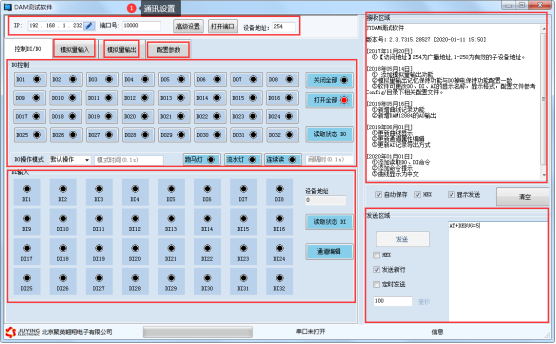

2、软件界面

JYDAM调试软件：

工具栏	说明
通讯设置	l 串口/网络通讯方式选择； l 端口号/TCP地址选择； l 设置AI/DI/DO读取刷新时间。
DO控制	l 操作DO通道； l 选择DO模式； l 设置动作时间。
DI输入	l 查看DI输入状态； l 读取DI状态生成查询指令； l 设置DI/DO通道名称。
模拟量输入	l 显示4-20ma/0-10v/0-5v实时数据/曲线； l 显示PT100/K型热电偶/DS18B20温度数据/曲线； l 显示实时采集时间； l 设置AI/温度通道名称； l 设置AI通道量程转换及显示单位； l 手动导出excel表格数据； l 手动保存数据曲线。
模拟量输出	l 设置AO输出； l 生成AO多通道输出指令。
配置参数	l 显示当前设备AI/DI/DO通道数量信息； l 设置波特率； l 设置偏移地址； l 设置工作模式； l 设置AI/DI/DO自动回传； l 设置DO掉电记忆。
指令区域	l 生成AI/DI/DO/AO/参数设置等指令。
调试区域	l 用户自定义发送指令测试。

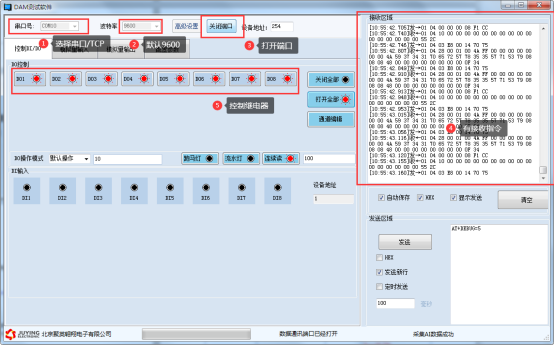

3、通讯测试

①　选择设备当前串口号(IP地址填写IP);

②　选择默认波特率9600;

③　打开端口：

右侧有接收指令，可控制继电器即通讯成功。

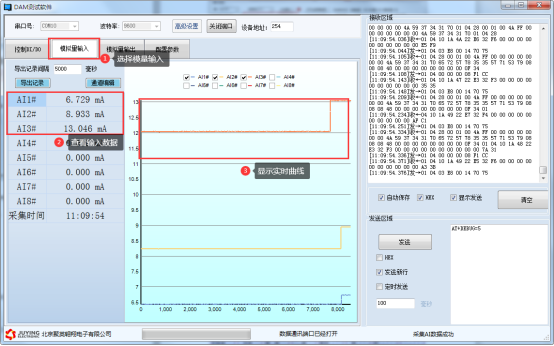

4、模拟量数据输入说明

①　选择模拟量输入;

②　下方可以直接查看数据大小和实时曲线。

AI1	实际电压1	AI13	有功功率1
AI2	实际电压2	AI14	无功功率1
AI3	实际电压3	AI15	视在功率1
AI4	实际电压4	AI16	功率因数1
AI5	实际电压5	AI17	累积电量1（W.h）
AI6	实际电压6	AI18	频率1
AI7	实际电流1	AI19	有功功率2
AI8	实际电流2	AI20	无功功率2
AI9	实际电流3	AI21	视在功率2
AI10	实际电流4	AI22	功率因数2
AI11	实际电流5	AI23	累积电量2（W.h）
AI12	实际电流6	AI24	频率2

八、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为1，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

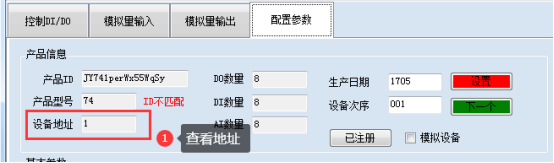

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“配置参数”即可读到设备的当前地址。

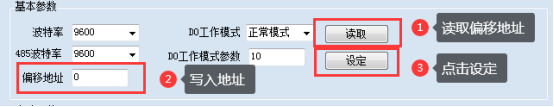

1.3、偏移地址的设定与读取

点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

九、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

线圈寄存器地址表：

寄存器名称		数据类型	寄存器地址	说明
模拟量输入
交流电压1	模拟量 4号指令	u16	0	真实值= 读取值/100 22015代表220.15
交流电压2		u16	1
交流电压3		u16	2
交流电压4		u16	3
交流电压5		u16	4
交流电压6		u16	5
交流电流1		u16	6
交流电流2		u16	7
交流电流3		u16	8
交流电流4		u16	9
交流电流5		u16	10
交流电流6		u16	11
有功功率1		u16	12	真实值=读取值
无功功率1		u16	13	真实值=读取值
视在功率1		u16	14	真实值=读取值
功率因数1		u16	15	真实值=读取值/1000；854代表0.854
累积电量1		u16	16	真实值=读取值单位W.h
频率1		u16	17	50代表50Hz；60代表60Hz
有功功率2		u16	18	真实值=读取值
无功功率2		u16	19	真实值=读取值
视在功率2		u16	20	真实值=读取值
功率因数2		u16	21	真实值=读取值/1000
累积电量2		u16	22	真实值=读取值单位W.h
频率2		u16	23	50代表50Hz；60代表60Hz
交流电压1		FloatABCD	50	Float 类型数据，字节顺序ABCD 真实值 = 读取值
交流电压2		FloatABCD	52
交流电压3		FloatABCD	54
交流电压4		FloatABCD	56
交流电压5		FloatABCD	58
交流电压6		FloatABCD	60
交流电流1		FloatABCD	62
交流电流2		FloatABCD	64
交流电流3		FloatABCD	66
交流电流4		FloatABCD	68
交流电流5		FloatABCD	70
交流电流6		FloatABCD	72
有功功率1		FloatABCD	74
无功功率1		FloatABCD	76
视在功率1		FloatABCD	78
功率因数1		FloatABCD	80
累积电量1		FloatABCD	82
频率1		FloatABCD	84
有功功率2		FloatABCD	86
无功功率2		FloatABCD	88
视在功率2		FloatABCD	90
功率因数2		FloatABCD	92
累积电量2		FloatABCD	94
频率2		FloatABCD	96
配置参数
修正系数1	保持寄存器3号指令	floatABCD	100	第1路输入电压=采集值*修正系数1
修正系数2		floatABCD	102	第2路输入电压=采集值*修正系数2
修正系数3		floatABCD	104	第3路输入电压=采集值*修正系数3
修正系数4		floatABCD	106	第4路输入电压=采集值*修正系数4
修正系数5		floatABCD	108	第5路输入电压=采集值*修正系数5
修正系数6		floatABCD	110	第6路输入电压=采集值*修正系数6
修正系数7		floatABCD	112	第1路输入电流=采集值*修正系数7
修正系数8		floatABCD	114	第2路输入电流=采集值*修正系数8
修正系数9		floatABCD	116	第3路输入电流=采集值*修正系数9
修正系数10		floatABCD	118	第4路输入电流=采集值*修正系数10
修正系数11		floatABCD	120	第5路输入电流=采集值*修正系数11
修正系数12		floatABCD	122	第6路输入电流=采集值*修正系数12
COM1通信波特率		u16	1000	见下表波特率数值对应表，默认为0，支持0-6，该寄存器决定RS485的通信波特率
COM2通信波特率		u16	1001	见下表波特率数值对应表，默认为0，支持0-6，该寄存器决定隔离RS485的通信波特率
偏移地址		u16	1002	设备地址=偏移地址
电流采集电阻如不用无需配置		u16	1003	0： 100Ω 1： 50Ω 2: 20Ω 3: 10Ω
电流匝数比如不用无需配置		u16	1004	0： 1000:1 1： 500:1 2： 300:1 3: 100:1
工作模式如不用无需配置		u16	1005	0：三相采集 1：单相采集

备注：

①：使用第三方PLC/组态与设备通讯时，Modbus地址定义如下：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入)

40001至49999是保持寄存器

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0 开始，如00001对应0000。

说明：由于不同品牌PLC/组态软件对Modbus地址定义可能有不同，具体以其帮助文档中对Modbus的定义说明为准。

PLC例程下载地址：

https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址：

http://www.juyingele.com.cn/software/software/第三方组态例程.rar

②：波特率及校验位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字节位数	定义	说明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校验	0：无校验 1：偶校验（Even） 2：奇校验（Odd）
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

4、指令详解

4.1、模拟量查询

查询第一路交流电压

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.01

发送码：FE 04 00 00 00 01 25 C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16	校验码

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数
00 00	查询的AD字	0x56FA，即十进制22266，为查询的模拟量AD字的值,实际值是222.66
AD 24	CRC16	检验码

查询1~24路模拟量

发送码：FE 04 00 00 00 18 E4 0F

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的模拟量寄存器地址
00 18	查询数量	要查询的模拟量数量
E4 0F	CRC16	校验码

模拟返回信息：

返回码：FE 04 30 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 53 DD

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
30	字节数	返回状态信息的所有字节数
00 00		交流电压1 真实值= 读取值/100
00 00		交流电压2 真实值= 读取值/100
00 00		交流电压3 真实值= 读取值/100
00 00		交流电压4 真实值= 读取值/100
00 00		交流电压5 真实值= 读取值/100
00 00		交流电压6 真实值= 读取值/100
00 00		交流电流1 真实值= 读取值/100
00 00		交流电流2 真实值= 读取值/100
00 00		交流电流3 真实值= 读取值/100
00 00		交流电流4 真实值= 读取值/100
00 00		交流电流5 真实值= 读取值/100
00 00		交流电流6 真实值= 读取值/100
00 00		有功功率1 真实值=读取值
00 00		无功功率1 真实值=读取值
00 00		视在功率1 真实值=读取值
00 00		功率因数1 真实值=读取值/1000；854代表0.854
00 00		累积电量1 真实值=读取值单位W.h
00 00		频率1 50代表50Hz；60代表60Hz
00 00		有功功率2 真实值=读取值
00 00		无功功率2 真实值=读取值
00 00		视在功率2 真实值=读取值
00 00		功率因数2 真实值=读取值/1000；854代表0.854
00 00		累积电量2 真实值=读取值单位W.h
00 00		频率2 50代表50Hz；60代表60Hz
53 DD	CRC16	校验码

查询累积电量(float类型)

发送码：FE 04 00 46 00 02 84 11

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 46	起始地址	要查询累积电量（float类型）的寄存器地址
00 02	查询数量	要查询的模拟量数量
84 11	CRC16

模拟返回信息：

返回码：FE 04 04 47 BF 68 00 FE 1B

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
04	字节数	返回状态信息的所有字节数
47 BF 68 00	查询的AD字	字节顺序是floatABCD， 47 BF 68 00 代表98000，即累积电量98000W.h
FE 1B	CRC16

4.2、配置修正系数

配置修正系数1(float类型)

发送码：FE 10 00 64 00 02 04 3F 99 99 9A F1 63

字段	含义	备注
FE	设备地址
10	10指令	写多个寄存器的功能码
00 64	起始地址	配置的寄存器起始地址
00 02	查询数量	要配置的数量
04	字节数量	数据字节数量
3F 99 99 9A	数据	3F 99 99 9A代表1.2，即修正系数1为1.2 第1路输入电压=采集值1.2；如第一路采集值为200，则最终第一路输入的电压=2001.2=240
F1 63	CRC16

模拟返回信息：

返回码：FE 10 00 64 00 02 14 18

字段	含义	备注
FE	设备地址
10	10指令	写多个寄存器的功能码
00 64	起始地址	配置的寄存器起始地址
00 02	查询数量	要配置的数量
14 18	CRC16

十、常见问题与解决方法

1、电量显示为负数，功率不显示

将互感器线圈的线，调换方向穿入，此问题由电流方向错误引起的

2、电压电流数据不能读取

读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否正确，如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器

3、485总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址254来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于1个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

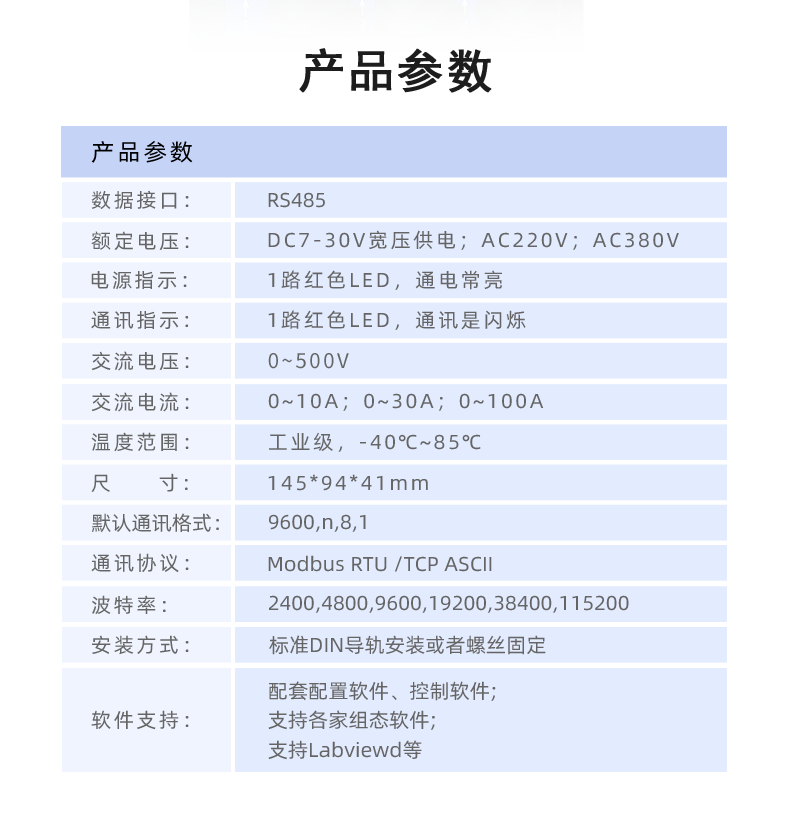

电流电压采集模块参数

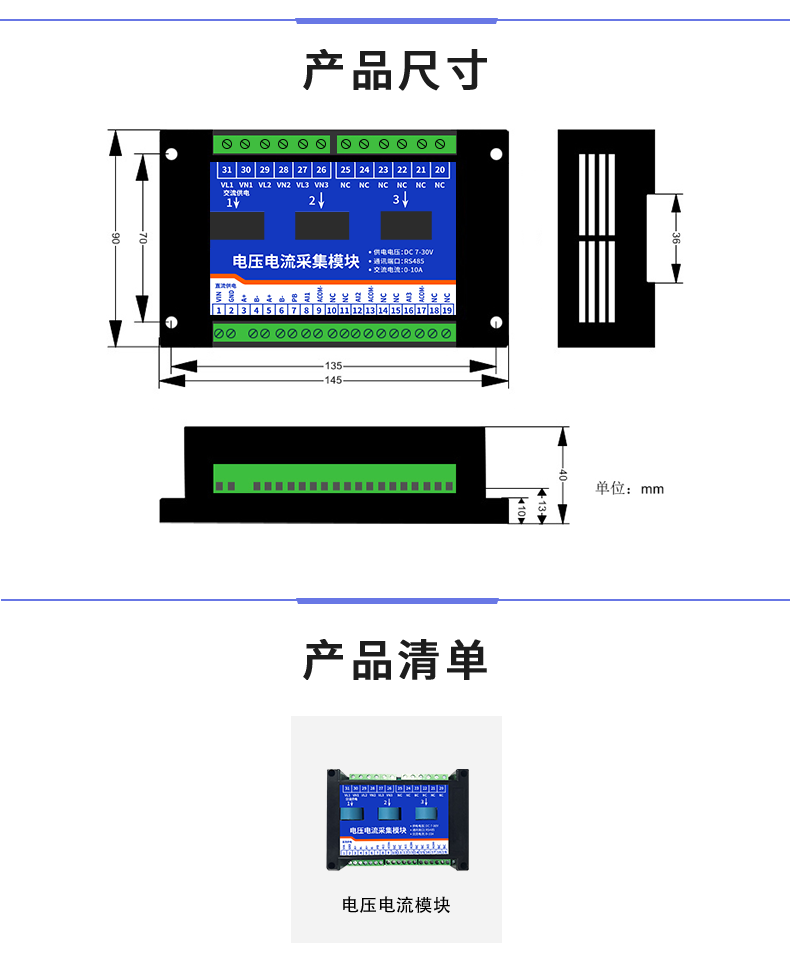

电流电压采集模块尺寸
