首页 > 产品中心 > 继电器驱动板 > 16通道继电器驱动板

16路继电器驱动板

光耦保护|电源电路

本产品分为串口版、CAN接口版、以太网口版多种型号可供选择,核心电路与继电器部分隔离供电,保证安全和稳定。支持7-30V宽压供电,支持RS232、RS485、CAN以太网接口等多种通信方式,16路继电器手动/智能控制,支持双电源/单电源供电两种方式,方便客户使...

通道数:16 驱动电源:LM2576 触发方式:高电平/低电平

  本产品分为串口版、CAN接口版、以太网口版多种型号可供选择(买家需备注清楚,各版本价格不同)。核心电路与继电器部分隔离供电,保证安全和稳定。


  【功能】

  7-30V宽电压供电;


  RS232、RS485、CAN以太网接口多种通信方式;


  16路继电器手动控制;


  16路继电器智能控制;



  【关于供电】


  支持双电源/单电源供电两种方式,方便客户使用,将图中所示位置横向短路,即可实现单电源供电。



  【设备参数】


  ※触点容量:5A/30VDC 5A/220VAC


  ※耐久性: 10万次


  ※ 数据接口:RS485、RS232、CAN、以太网接口


  ※额定电压:DC 7-30V


  ※控制方式:计算机软件或嵌入式系统


  ※提供自定义的简单的总线协议,用于上位机软件编程使者用


  ※输出指示:16个继电器的输出有16个输出指示灯


  ※单片机:工业级芯片,超强抗干扰


  ※软件:配套上位机控制软件。

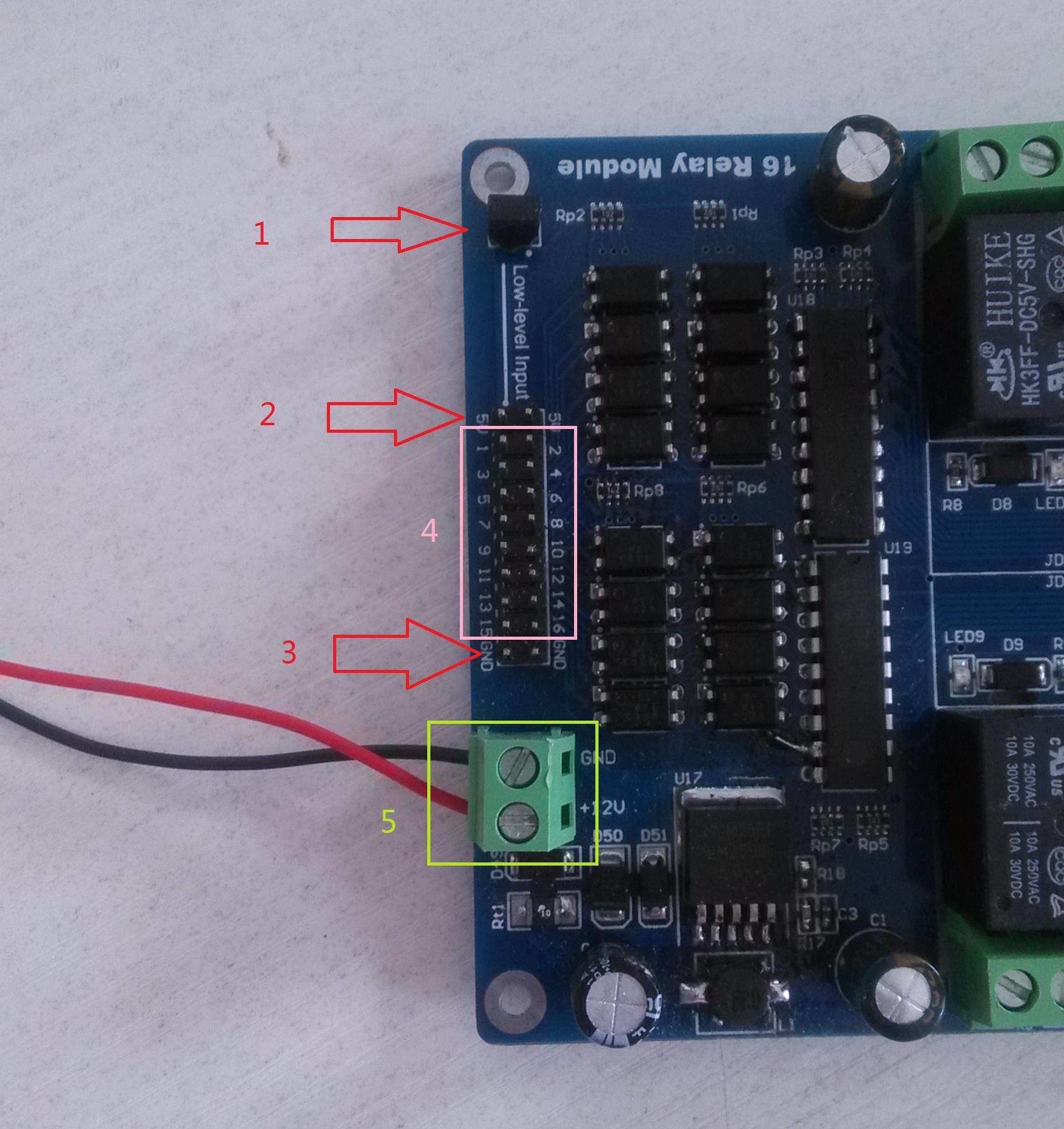

  接线:


  1:信号输入电源选择,2处的两个排针标着5V,当插上该跳帽时,输入信号的电源由板卡上的稳压系统提供5V,2处的排针连通到板卡内部经过稳压的5V上。此时输入信号与板卡的供电电源不隔离;


  2:若去掉1处的跳帽,则信号输入的电源需要从外部供应,即从2处加上来自信号源的5V电源电压。此时输入信号与板卡的供电电源隔离;


  3:此处的两个排针为板卡内部的电源负极,由于板卡是低电平出发信号,一般不需要连接;


  4:信号输入接口,当板卡工作时,往此接口输入低电平会导致对应的继电器吸和;


  5:电源接口,此处接口为板卡的供电电源接口,供电范围为:7~30V。如图中所示,红线为正极黑线为负极。16路继电器驱动板(图1)




16路继电器驱动板接线图
16路继电器驱动板(图1)

  简单使用测试:给板卡供电,插上电源选择跳帽,把信号输入的排针通过导线短接到3处的GND接口上即可导致继电器吸和。


  本店长期供货。1路、4路、8路、16路继电器模块。量大优惠

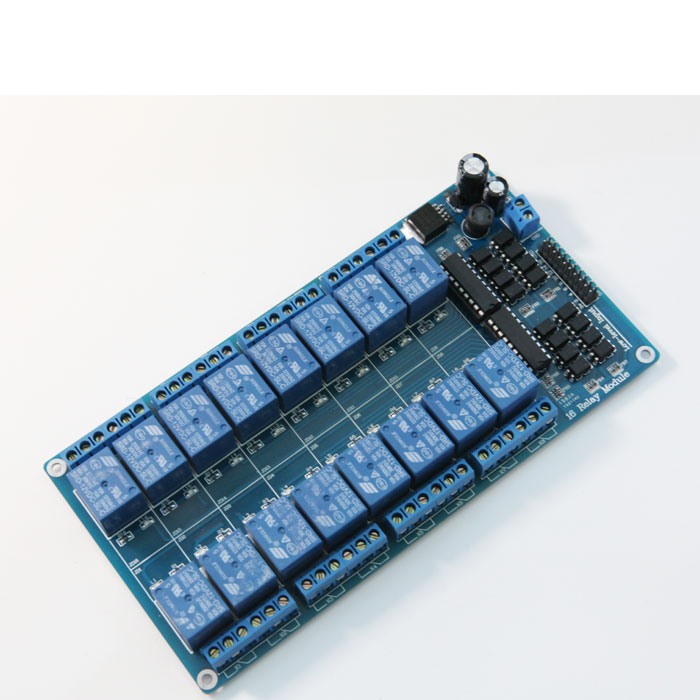

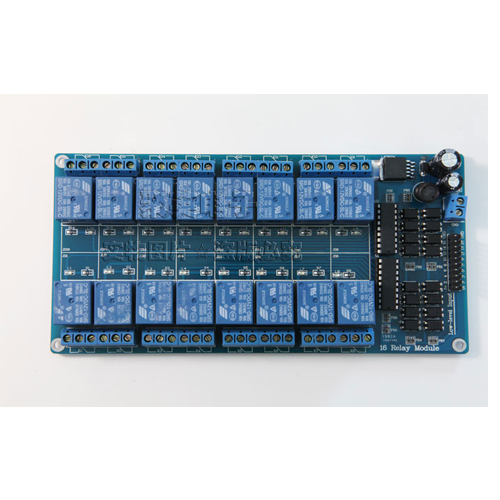

16路继电器驱动板产品图
16路继电器驱动板产品图






16路继电器驱动板产品图




16路继电器驱动板产品图




16路继电器驱动板产品图


  【设备参数】


  ※触点容量:5A/30VDC 5A/220VAC


  ※耐久性: 10万次


  ※ 数据接口:RS485、RS232、CAN、以太网接口


  ※额定电压:DC 7-30V


  ※控制方式:计算机软件或嵌入式系统


  ※提供自定义的简单的总线协议,用于上位机软件编程使者用


  ※输出指示:16个继电器的输出有16个输出指示灯


  ※单片机:工业级芯片,超强抗干扰


  ※软件:配套上位机控制软件。


16路继电器驱动板相关资料下载
16路继电器驱动板说明书 16路继电器驱动板说明书
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
