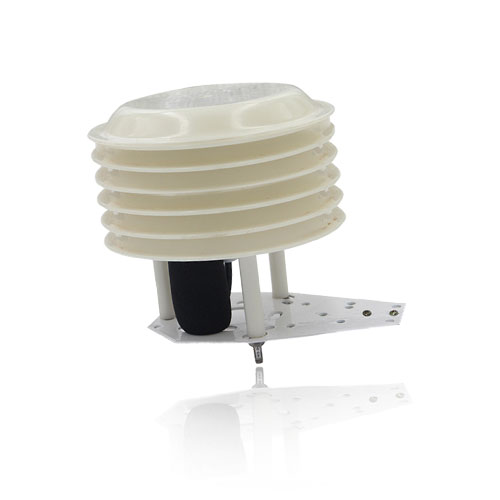

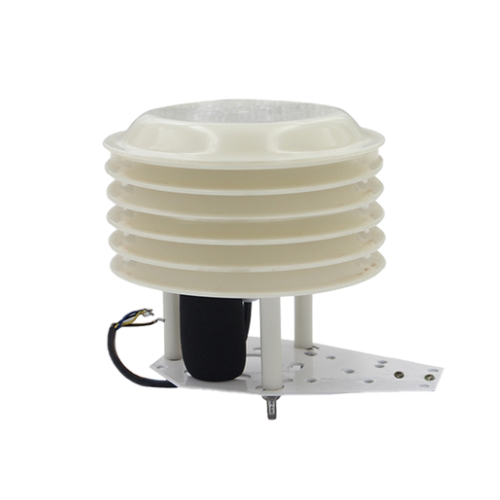

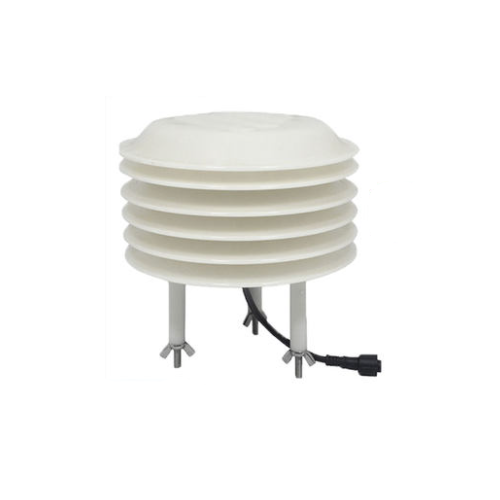

多功能气象百叶盒

高灵敏度 | 最多支持7种环境参数采集 | 标准MODBUS协议 | 支持PLC | DC7-30V宽压供电

百叶箱体，防雨防雪同时通风透气，保持与外部环境一致，适用于高温高湿、粉尘雨雪等恶劣环境监测，七合一多种环境监测，支持二氧化碳、光照度、温度、湿度、PM2.5、大气压强、紫外线、PM2.5等环境参数监测，应用于小型气象站、气象局、农业等场景

供电说明：DC 7-30V 输出信号：RS485 测量范围：0~5000ppm/0~18.8万LuX/-... 通讯协议：Modbus 安装方式：支架安装

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品介绍

1、产品概述

气象百页盒是针对气象站设计的一款环境数据信息采集设备，可以同时监测空气温湿度、光照度、二氧化碳基本参数，还可以扩展大气压、紫外线、PM2.5等参数采集，使用RS485回传到PLC或其他上位机，实现一体化采集。

本产品位百叶盒外壳形式，可防止户外防淋雨，多应用与农业监测，气象站等设施，用于数据分析。

2、产品特点

DC7-30V宽压供电;

RS485通讯光电隔离;

长寿命、高精度、高重复性、高稳定性;

可同时支持7种环境参数。

3、产品功能

温湿度采集;

光照度采集;

二氧化碳采集;

可拓展大气压、紫外线、PM2.5采集;

支持4-20mA或0-10V信号输出;

0-255设备地址可通过软件设置;

支持波特率：2400,4800,9600,19200,38400,115200(默认9600)。

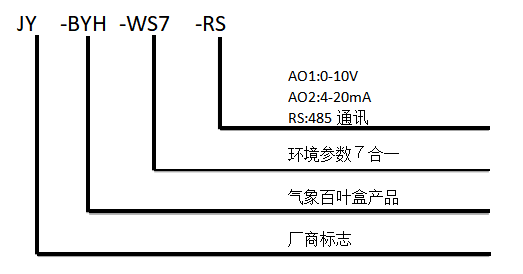

4、型号说明

聚英气象百叶盒型号说明

型号	RS485	4-20MA/0-10V	描述
JYBYH-WS2-RS	●		温湿度-RS485
JYBYH-WS2-AO2		●	温湿度-4-20MA
JYBYH-WS4-RS	●		温湿度、光照、二氧化碳-RS485
JYBYH-WS6-RS	●		温湿度、光照、二氧化碳、大气压、紫外线
JYBYH-WS7-RS	●		温湿度、光照、二氧化碳、大气压、紫外线、PM2.5

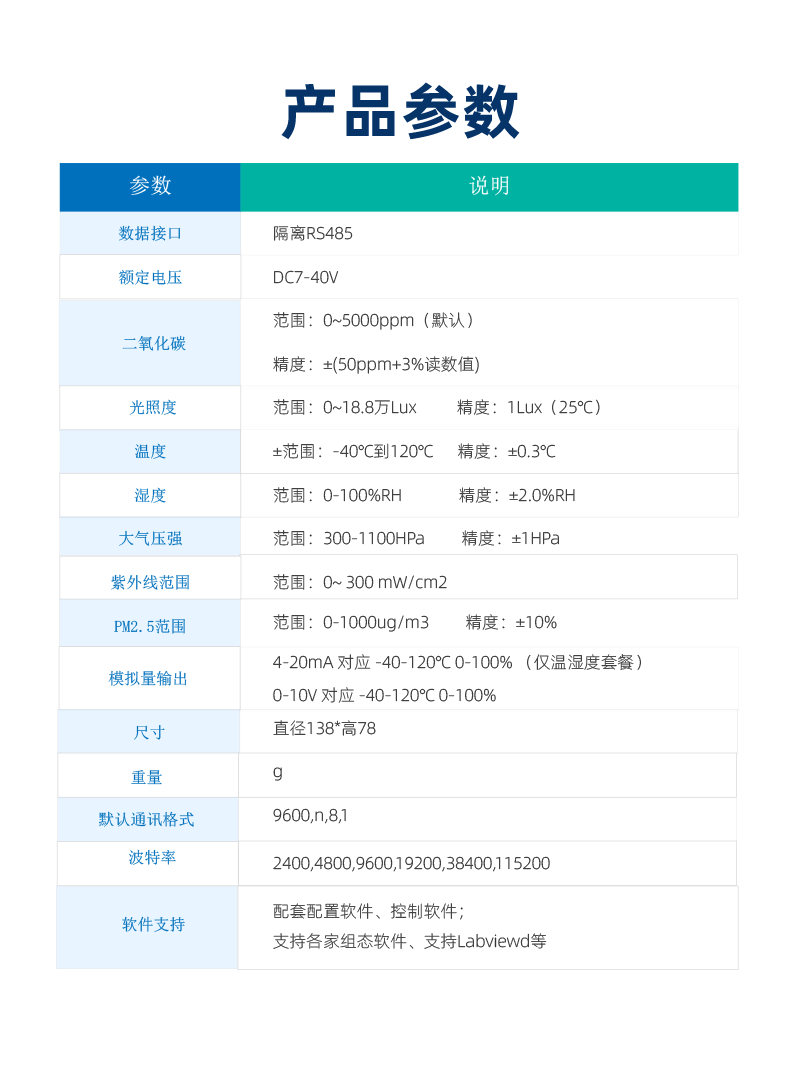

二、主要参数

参数	说明
数据接口	隔离RS485
额定电压	DC 7-40V
二氧化碳	范围：0~5000ppm（默认）精度：±(50ppm+3%读数值)
光照度	范围：0~18.8万Lux 精度：1Lux（25℃）
温度	范围：-40℃到120℃ 精度：±0.3℃
湿度	范围：0-100%RH 精度：±2.0%RH
大气压强	范围：300-1100HPa 精度：±1HPa
紫外线范围	范围：0~300 mW/cm2
PM2.5范围	范围：0-1000ug/m³ 精度：±10%
模拟量输出	4-20mA 对应 -40-120℃ 0-100% （仅温湿度套餐） 0-10V 对应 -40-120℃ 0-100%
尺寸	直径138*高78
重量	g
默认通讯格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
软件支持	配套配置软件、控制软件；支持各家组态软件、支持Labviewd等

三、接口说明

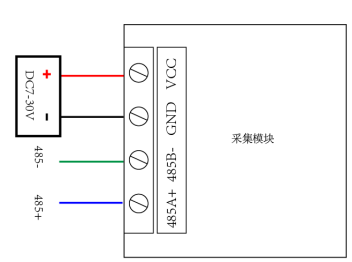

1、RS485接线

气象百叶盒接线说明

供电正	供电负	485A+	485B-
红色	黑色/黄色	绿色	蓝色

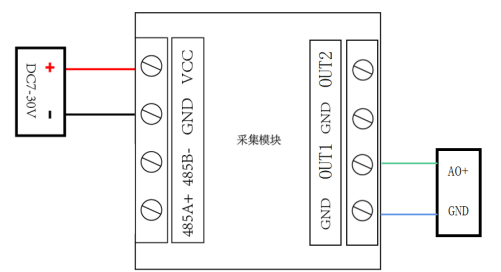

2、4-20mA/0-10V接线

聚英气象百叶盒接线图

供电正	供电负	信号输出	信号负
红色	黑色/黄色	绿色	蓝色

四、通讯接线说明

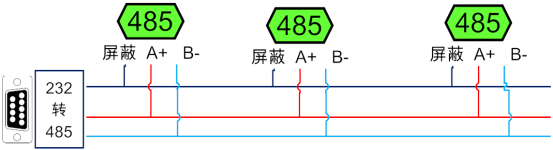

1、RS485级联接线方式

聚英气象百叶盒通讯接线说明

电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接隔离地。

若设备比较多建议采用双绞屏蔽线，采用链型网络结构，在485总线的头尾两端的信号线AB之间各并联一个120R电阻。

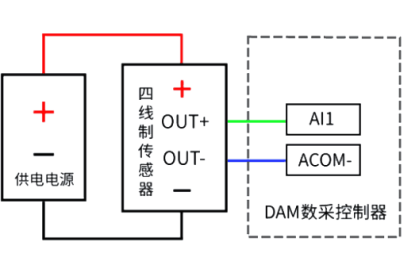

2、模拟量接线方式

聚英气象百叶盒模拟量集线方式

五、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

寄存器地址表：

寄存器名称	支持指令码	寄存器地址		说明
模拟量数据
温度数据	04：只读寄存器备注：（03：保持寄存器起始地址位300）	0	s16	温度，单位0.01℃
湿度数据		1	u16	湿度，单位0.01%
二氧化碳		2	u16	二氧化碳，单位1ppm
光照度高		3	u16	照度高16位
光照度低		4	u16	照度低16位，单位1lux
大气压强		6	u16	大气压，单位1HPa
紫外线		7	u16	紫外线，单位1mW/cm²
PM2.5		8	u16	PM2.5，单位1ug/m³
配置参数
通信波特率	06：写寄存器指令	1000		见下表波特率数值对应表，默认为0，支持0-5。
偏移地址	06：写寄存器指令	1002		设备地址=偏移地址+拨码开关地址

备注：

①：对Modbus的定义说明为准。

PLC例程下载地址：

https://www.juyingele.com.cn/zlxz/danziliao/1226.html

第三方组态(MCGS/组态王/力控/WINCC/威纶通)例程下载地址：

http://www.juyingele.com.cn/software/software/第三方组态例程.rar

②：波特率及校验位

串口1保持寄存器地址1000

字节位数	定义	说明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校验	0：无校验 1：偶校验(Even) 2：奇校验(Odd)
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令列表

查询数据	RTU格式(16进制发送)	描述
查询温度数据	FE 04 00 00 00 01 25 C5	查询0寄存器
返回数据	FE 04 02 0A 01 6A 44	返回0A01=25.61℃（举例）
查询湿度数据	FE 04 00 01 00 01 74 05	查询1寄存器
查询CO₂数据	FE 04 00 02 00 01 84 05	查询2寄存器
查询光照数据	FE 04 00 03 00 02 95 C4	查询3、4寄存器
查询大气压数据	FE 04 00 05 00 01 35 C4	查询5寄存器
查询紫外线数据	FE 04 00 06 00 01 C5 C4	查询6寄存器
查询PM2.5数据	FE 04 00 07 00 01 94 04	查询7寄存器
查询8个寄存器	FE 04 00 00 00 08 E5 C3	查询全部寄存器

修改地址	RTU格式(16进制发送)	描述
查询地址	FE 04 03 E8 00 01 A5 B5	查询当前地址
返回数据	FE 04 02 00 02 2C E5	当前地址为02（举例）

修改地址	FE 06 03 EA 00 02 3D B4	修改地址为02（举例）
返回数据	FE 06 03 EA 00 02 3D B4	已修改为02

4、指令详解

1：温度查询

查询温度

FE 04 00 00 00 01 25 C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16	校验位

返回信息：

FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节
AD 24	CRC16	校验位

2：湿度查询

查询湿度

FE 04 00 01 00 01 74 05

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 01	起始地址	要查询的第二路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
74 05	CRC16	校验位

返回信息：

FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL)	查询的AD字	TH为湿度高字节，TL 为湿度低字节
AD 24	CRC16	校验位

3：二氧化碳查询

查询二氧化碳

FE 04 00 02 00 01 84 05

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 02	起始地址	要查询的二氧化碳寄存器地址
00 01	查询数量	要查询的数量
84 05	CRC16	校验位

返回信息：

FE 04 02 03 E8 AD 9A

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
03 E8	查询的AD字	二氧化碳值=0x3E8 = 1000ppm
AD 9A	CRC16	校验位

4：照度查询

查询照度

FE 04 00 03 00 02 95 C4

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 03	起始地址	要查询的照度寄存器地址
00 02	查询数量	要查询的模拟量数量
95 C4	CRC16	校验位

模拟返回信息：

FE 04 04 00 36 D8 00 4E 85

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
04	字节数	返回状态信息的所有字节数。1+(n-1)/8
00 36	照度高16位	照度值 =0x36D800 = 35942.40 Lux
D8 00	照度低16位	照度值 =0x36D800 = 35942.40 Lux
4E 85	CRC16	校验位

5：查询多个寄存器

FE 04 00 00 00 08 E5 C3

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	起始寄存器地址
00 08	查询数量	要查询的模拟量数量
95 C4	CRC16	校验位

模拟返回信息：

FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
10	字节数	返回状态信息的所有字节数。1+(n-1)/8
00 00	第一字节	温度数据
00 00	第二字节	湿度数据
00 00	第三字节	二氧化碳数据
00 00	照度高16位	光照度数据
00 00	照度低16位	光照度数据
00 00	第六字节	大气压数据
00 00	第七字节	紫外线数据
00 00	第八字节	PM2.5数据
71 2C	CRC16	校验位

修改地址

FE 06 03 EA 00 02 3D B4

字段	含义	备注
FE	设备地址	广播通讯
06	06指令	写寄存器指令
03 EA	起始地址	修改氢气地址的寄存器地址
00 02	设置地址	要设置的地址
3D B4	CRC16	校验码

返回信息：

FE 06 03 EA 00 02 3D B4

字段	含义	备注
FE	设备地址	广播通讯
06	06指令	写寄存器指令
03 EA	起始地址	修改氢气地址的寄存器地址
00 02	设置地址	要设置的地址
3D B4	CRC16	校验码

六、测试软件说明

1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar

2、软件界面

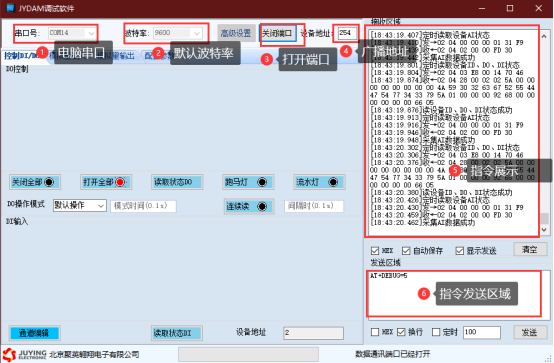

JYDAM调试软件：

聚英调试软件界面

通讯测试

①　选择设备当前串口号;

②　选择默认波特率9600;

③　打开端口：

④　右侧有接收指令，即通讯成功。

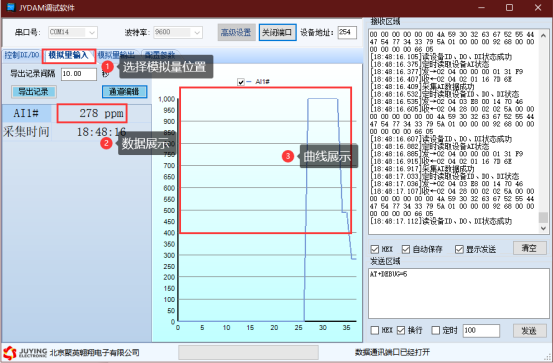

3、模拟量数据输入说明

①　选择模拟量输入;

②　下方可以直接查看数据大小和实时曲线。

聚英调试软件界面

七、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为1，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

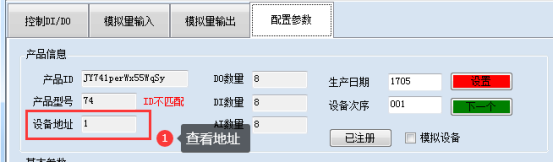

1.2、设备地址的读取

设备正常通讯后，初始设备地址写入254，然后点击软件上方“配置参数”即可读到设备的当前地址。

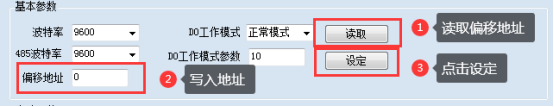

1.3、偏移地址的设定与读取

点击JYDAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

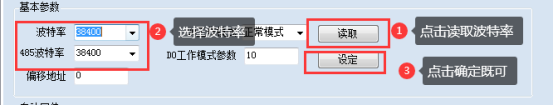

2、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

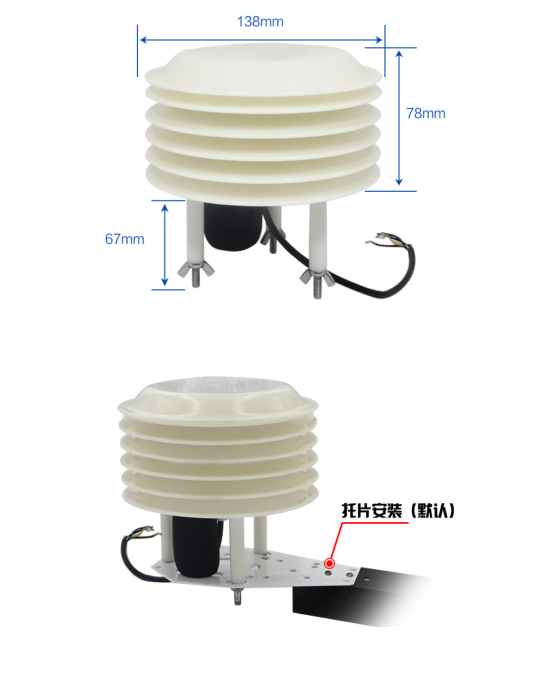

八、安装尺寸

聚英气象百叶盒安装尺寸

九、常见问题与解决方法

(1)485设备与上位机不能通讯

答：检查接线是否错误，可使用广播地址254通讯尝试。

(2)模拟量输出设备与显示差异较大

答：确认数据换算关系，一般4mA对应0，20mA对应上限。

(3)变送器输出数据跳动

答：传感器与采集器之间距离过长，造成信号紊乱。

(4)模拟量输出达不到最大值

答：测量传感器端电压是否大于12V，且信号线不要太长。

(5)通电有较大数值，实际无气体

答：设备传感器需要进行预热，通电5分钟以上既可。
